Техобслуживание рулевого управления Камаз
При эксплуатации необходимо регулярно в сроки, указанные в химмотологической карте, проверять уровень масла в бачке насоса и промывать фильтры насоса
Ежедневно внешним осмотром контролировать герметичность соединений и шлангов гидросистемы рулевого управления
Для гидросистемы нужно употреблять только чистое, отфильтрованное масло, указанное в химмотологической карте.
Заливать масло надо через воронку с двойной сеткой и заливной фильтр, установленный в горловине крышки бачка насоса.
Применение загрязненного масла вызывает заклинивание руля и быстрое изнашивание деталей насоса и рулевого механизма.
При проверке уровня масла передние колеса автомобиля должны быть установлены в положение, соответствующее прямолинейному движению.
Перед снятием пробки заливной горловины для проверки уровня масла, его доливки или смены пробку или крышку надо тщательно очистить от грязи и промыть.
Масло доливают при работе двигателя на холостом ходу до уровня между метками указателя.
Фильтры насоса гидроусилителя нужно промывать в бензине.
В случае значительного засорения фильтров смолистыми отложениями их необходимо дополнительно промыть растворителем № 646.
Шарнирные сочленения тяг регулярно смазывают через пресс-масленки до выдавливания свежего слоя смазки из-под резиновых уплотнений шарниров.
Ежедневно внешним осмотром необходимо проверить крепление деталей рулевого управления и их шплинтовку:
- сошки рулевого механизма на валу, гаек шаровых пальцев рулевых тяг, рычагов в поворотных кулаках,
- резьбовых крышек наконечников рулевых тяг,
- рулевого колеса на валу рулевой колонки.
При ненадежном креплении и плохой их шплинтовке детали при движении автомобиля могут разъединиться, что может привести к аварии.
Периодически необходимо проверять отсутствие зазора в шарнирах рулевых тяг, шарнирах и шлицевых соединениях карданного вала, а также свободный ход рулевого колеса, которые не должен превышать 25° (при работающем двигателе).
Неисправности системы рулевого управления проявляются в снижении устойчивости движения автомобиля, когда требуется дополнительная работа рулевым колесом для его поддержания, обычно это связано с увеличением свободного хода рулевого колеса.
Увеличенный свободный ход рулевого колеса обусловливается повышенными зазорами в сочленениях деталей от колес рулевого механизма и в самом механизме.
На величину свободного хода рулевого колес влияет также нарушение регулировок ходовой части, изнашивания подшипников ступиц передних колес и втулок шкворней, шарнирных соединений тяг и т. д.
Для регулирования свободного хода рулевого колеса прежде всего необходимо устранить люфты в рулевом приводе.
Если люфта в приводе нет, то причиной увеличенного свободного хода рулевого коле может быть рулевой механизм. Его необходимо отрегулировать.
Резкое увеличение усилий на рулевом колесе при управлении автомобилем обычно объясняется неисправностями в гидравлической части рулевого управления.
В частности, возможно наличие воздуха в гидросистеме, самоотворачивание седла предохранительного клапана или зависание перепускного клапана насоса. Возможны также утечки масла.
Проверка и регулировка рулевого механизма проводятся при отсоединенной продольной тяге и неработающем двигателе.
Усилие на ободе рулевого колеса измеряется динамометром в различных его положениях.
При повороте рулевого колеса более чем на два оборота от среднего положения усилие должно быть в пределах 6-16 Н.
При повороте рулевого колеса на ¾ оборота от среднего положения усилие не должно превышать 23 Н.
С переходом рулевого колеса через среднее положение усилие на ободе должно быть на 4-6 Н больше, чем во втором положении, но не превышать 28 Н.
Регулирование этих параметров начинают в среднем положении смещением зубчатого сектора при вращении регулировочного винта в крышке рулевого механизма.
При вращении винта по часовой стрелке усилие при повороте рулевого колеса возрастает, а при вращении в противоположном направлении — уменьшается.
Уменьшение усилия поворота рулевого колеса в среднем положении указывает на изнашивание рулевого механизма в зубчатом зацеплении, при этом автомобиль плохо «держит дорогу».
Несоответствие усилий на ободе рулевого колеса в первом положении свидетельствует о необходимости регулирования упорных подшипников винта.
Регулирование подшипников производится подтягиванием гайки при снятой передней крышке.
Изменение усилий на ободе рулевого колеса во втором положении может быть вызвано изнашиванием или повреждением деталей шариковинтовой пары.
Для устранения этой неисправности требуется полная разборка рулевого механизма.

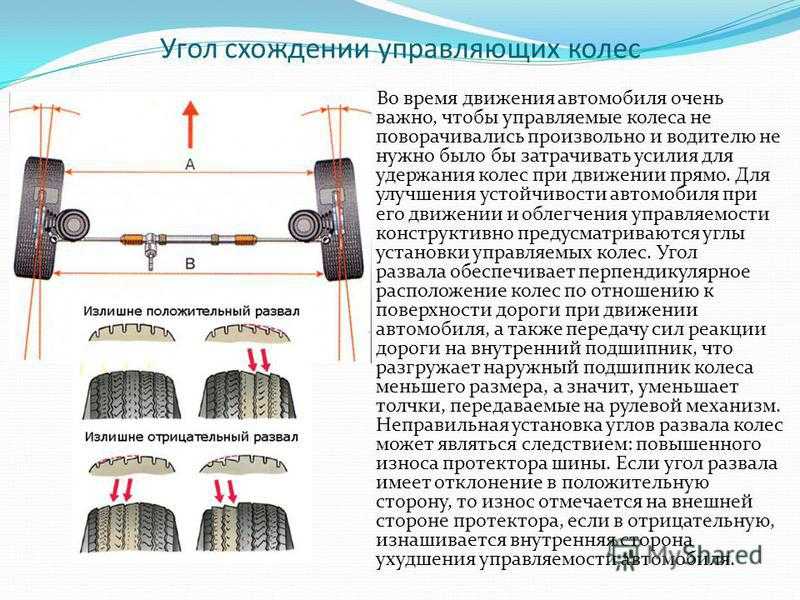

В рулевом приводе проверяют и при необходимости регулируют схождение и максимальные углы поворота управляемых колес.
Для проверки схождения управляемых колес необходимо установить автомобиль на горизонтальной площадке в положение для прямолинейного движения, проверить и довести давление воздуха в шинах до нормы.
Установить телескопическую линейку перед балкой передней оси горизонтально между ободами на высоте осей колес и измерить расстояние А
Для устранения влияния биения колес на результаты замера продвинуть автомобиль вперед так, чтобы линейка установилась за осью на той же высоте, и провести второй замер В.
Разность между вторым и первым замерами на автомобиле КамАЗ-5320 должна быть в пределах 1-3 мм, на автомобилях КамАЗ-4310 — 1-2 мм.
Схождение колес регулируют изменением длины поперечной рулевой тяги, вращая ее трубным ключом при ослабленных стяжных болтах наконечников.
Поскольку изогнутую поперечную тягу автомобиля КамАЗ-4310 нельзя повернуть, изменяют ее длину вращением наконечников.
Для этого кроме ослабления стяжных болтов необходимо разъединить их с рычагами поворотных кулаков.
За один оборот левый наконечник тяги перемещается вдоль резьбы на 2 мм, а правый наконечник — на 1,5 мм.
Надо иметь ввиду, что безотказная и эффективная работа рулевого управления определяется не только исправностью входящих в него элементов, но и правильной работой других узлов (сборочных единиц) автомобиля, особенно его несущей системы.
Передняя ось и рулевые тяги МАЗ — обслуживание и ремонт
Содержание
- 1 Техническое обслуживание передней оси и рулевых тяг МАЗ
- 2 Установочные параметры передних колес МАЗ
- 3 Устройство передней оси и рулевых тяг МАЗ
Техническое обслуживание передней оси и рулевых тяг МАЗ
При осмотрах передней оси обращать внимание на степень затяжки конусного соединения шкворня и на состояние упорного подшипника.
При износе упорного подшипника увеличивается зазор между верхним ушком поворотной цапфы и балкой, который не должен превышать 0,4 мм. При необходимости следует ставить металлические прокладки.
Особое внимание обращать на величину износа шкворня и втулок поворотной цапфы. Изношенные бронзовые втулки цапфы заменять новыми.
Регулярно проверять крепление пальцев шаровых сочленений продольной и поперечной тяг, крепление рычагов рулевой трапеции к поворотным цапфам. При осмотре деталей шаровых сочленений проверить, нет ли трещин на пружинах и сухарях. Пальцы с вмятинами, сухари и пружины с трещинами обязательно заменять новыми.
Регулярно проверять правильность углов установки передних колес, так как вследствие износа и деформации деталей углы во время эксплуатации могут изменяться.
Угол схождения колес в горизонтальной плоскости устанавливают регулировкой длины поперечной рулевой тяги, на концах которой имеется правая и левая резьба.
рис. 86).Схождение колес рекомендуется регулировать в следующем порядке:
- установить колеса в положение, соответствующее движению по прямой;
- ослабить затяжку болтов обоих наконечников поперечной рулевой тяги;
- вращением тяги (ввертывая ее в наконечник при большом схождении и вывертывая при недостаточном) изменить ее длину так, чтобы величина схождения колес стала нормальной;
- затянуть стяжные болты обоих наконечников.
После регулировки схождения колес проверить углы поворота колес и отрегулировать положение обоих болтов (упорных), ограничивающих поворот колеса. Угол поворота левого колеса при повороте влево, а правого при повороте вправо должен быть 38°.
При регулировке шарового сочленения продольной рулевой тяги пробку 6 (см. рис. 84) завернуть до отказа (до выбора зазора между сухарем 4 и ограничителем 2 пружины), после чего отвернуть на 1/8 — 1/4 оборота (до первого положения, при котором возможна шплинтовка) и зашплинтовать.
При регулировке шаровых сочленений поперечной рулевой тяги завернуть до отказа опорную пяту (см. рис. 85) до выбора зазора между сухарем 7 и опорной пятой 9, после чего отвернуть на 1/2 — 1 оборот (до первого положения, при котором возможно стопорение) и застопорить.
Проверять и регулировать углы поворота колес следует, как правило, после регулировки схождения колес. При регулировке углов поворота колес изменяют положение упорных болтов, ввернутых в выступы балки передней оси.
После регулировки углов проверить, не задевают ли шины при осадке рессор и поворотах колес в крайнее положение за детали.
Установочные параметры передних колес МАЗ
Устойчивость движения автомобиля, легкость управления им, более равномерный износ шин передних колес зависят от углов установки колес (рис. 86).
Продольный угол наклона шкворня 2°30′ обеспечивается за счет того, что нижний конец шворня вынесен вперед. Его положение определяется креплением рессоры в кронштейнах рамы.
Продольный угол наклона шкворня обеспечивает хорошую устойчивость автомобиля вследствие возникновения стабилизирующего момента, что особенно заметно при повороте, а также облегчает управление автомобилем. При изменении этого угла во время эксплуатации возможно виляние колес, ухудшение управляемости автомобиля (автомобиль «плохо держит дорогу») и затруднение выхода из поворота на прямолинейный участок. Указанные явления могут возникнуть при значительной неравномерности в осадке и прогибе передних рессор, скручивании балки передней оси или износе шкворневого соединения. В этом случае требуется восстановить продольный угол шкворня, заменив или исправив изношенные детали.
Поперечный угол наклона шкворня, равный 8°, обеспечивается наклоном оси отверстия под шкворень в балке передней оси.
Стабилизирующий эффект от поперечного угла наклона шкворня проявляется в способности колес сохранять нейтральное положение при движении автомобиля.
Поперечный угол наклона шкворня может быть нарушен при прогибе балки передней оси.
В этом случае следует устранить прогиб балки.
Угол развала колеса 1° определяется заданным при обработке положением оси поворотной цапфы по отношению к отверстиям под шкворень в ушках.
При наличии угла развала колес создается горизонтальная составляющая вертикальной нагрузки, направленная к оси автомобиля. Эта сила всегда прижимает ступицу колеса к внутреннему роликовому подшипнику. В случае отсутствия угла развала колес и наличия некоторого осевого зазора в подшипниках ступиц возможно осевое перемещение ступиц на подшипниках, в результате чего ухудшается устойчивость автомобиля при движении и возрастает износ шин.
На угле развала колес отражается износ шкворневого соединения, а также чрезмерные зазоры в подшипниках колес.
Для проверки развала колес измерить расстояния В и Г соответственно верхней и нижней частей ободьев колес от какой-либо вертикальной плоскости или отвеса. Разность этих расстояний при правильном угле развала должна быть 7—11 мм.
Рис. 86. Установочные параметры колес МАЗ
Схождение колес в горизонтальной плоскости необходимо для того, чтобы передние колеса катились строго в продольной плоскости, так как при наличии угла развала колеса автомобиля стремятся катиться по расходящимся дугам в сторону от автомобиля. Схождение колес зависит от угла развала, с увеличением которого возрастает схождение. Неправильное (увеличенное) схождение колес может привести к интенсивному износу шин.
Устройство передней оси и рулевых тяг МАЗ
Передняя ось автомобиля воспринимает нагрузку вертикальную, а также силы и момент, возникающие при торможении и повороте автомобиля. Колеса передней оси являются управляемыми.
Основной несущей деталью, через которую с помощью рессор передаются указанные силы на раму автомобиля, является балка 21 (рис. 83) передней оси.
Она изготовляется методом горячей штамповки из стали 40 и имеет двутавровое сечение с площадками на верхней полке для крепления рессор.
По концам балка имеет утолщения цилиндрической формы, в которых выполнены конические отверстия с вершиной конуса, обращенной вверх. Балка передней оси соединена с поворотными цапфами 7 с помощью шкворней 27. Концы шкворня представляют собой цилиндрические шейки разных диаметров, соединенные конической частью. Верхняя шейка шкворня на конце имеет резьбу. Шейка шкворня большего диаметра соединена с нижним ушком поворотной цапфы, а меньшего диаметра — с верхним ушком. Средней конической частью шкворень входит в коническое отверстие балки передней оси, обеспечивая ее связь с поворотной цапфой.
С целью повышения износостойкости поверхность шкворня подвергается закалке т. в. ч. до твердости HRC 56—63. Нижняя цилиндрическая шейка шкворня опирается на бронзовую втулку, запрессованную в ушко поворотной цапфы. Так как ушки поворотной цапфы обработаны в линию и имеют одинаковый диаметр, а диаметр верхнего конца шкворня меньше диаметра нижнего, то сверху на шкворень устанавливается стальная втулка, которая компенсирует разность в указанных диаметрах и одновременно является распорной втулкой.
Втулка вместе со шкворнем поворачивается в бронзовой втулке 26 верхнего ушка поворотной цапфы.
Торцы распорной и бронзовой втулок, помещенных в верхнем ушке поворотной цапфы, защищены уплотнительным резиновым кольцом, закрытым металлической обоймой. На резьбовой конец шкворня навернута гайка, с помощью которой устраняют зазор в коническом соединении шкворня с балкой передней оси. Гайка стопорится замковой шайбой.
Между нижним ушком поворотной цапфы и балкой расположен упорный шариковый подшипник 28. Балка опирается на этот подшипник через опорную шайбу 31, прилегающую к нему плоской стороной, а к балке — сферической поверхностью, что обеспечивает правильную самоустановку подшипника. При таком соединении балки передней оси с поворотной цапфой горизонтальные нагрузки воспринимаются бронзовыми втулками, запрессованными в ушки поворотной цапфы, а вертикальные нагрузки — упорным шариковым подшипником.
Рис. 83. Передняя ось и ступица переднего колеса МАЗ:
1 — болт крепления колеса; 2 и 12 — гайки; 3 — гайка крепления колеса; 4 — внутренний подшипник; 5 — наружный подшипник; 6 — крышка ступицы; 7 — поворотная цапфа; 5 — ступица; 9 — контргайка; 10 — замковая шайба; 11 — замковое кольцо; 13 — обод колеса; 14 — замочное кольцо; 15 — бортовое кольцо; 16 — колесо; 17 — самоподжимный сальник; 18 — продольная рулевая тяга; 19 — рычаг поперечной рулевой тяги; 20 — поперечная рулевая тяга; 21 — балка передней оси; 22 — рычаг продольной рулевой тяги; 23 — суппорт колесного тормоза; 24 — тормозная накладка; 25 — тормозной барабан; 26 — бронзовая втулка; 27 — шкворень; 28 — шариковый подшипник шкворня; 29 — распорная втулка; 30 — регулировочные шайбы; 31 — опорная шайба
Для свободного вращения при ограниченном вертикальном перемещении поворотной цапфы и связанного с ним колеса на шкворне между верхним ушком поворотной цапфы и балкой передней оси имеется зазор, который должен быть в пределах 0,1—0,4 мм.
Для обеспечения заданного зазора между верхним ушком поворотной цапфы и балкой установлены металлические регулировочные шайбы 30. Поворотные цапфы соединены с рулевой трапецией.
Ушки поворотной цапфы переходят в цилиндрические утолщения, в которых сделаны конические отверстия. На левой цапфе утолщения имеются у верхнего и нижнего ушков, а на правой — только у. нижнего. В коническое отверстие верхнего ушка левой поворотной цапфы вставлен конический хвостовик поворотного рычага 22 продольной рулевой тяги, а в конические отверстия нижних ушков обеих поворотных цапф — конический хвостовик рычага 19 поперечной рулевой тяги.
Рычаги соединены с ушками поворотной цапфы на шпонках и затянуты по конусу гайками, а с тягами рулевой трапеции — с помощью шаровых сочленений. Для этого на концах рычагов имеются площадки, в которых сделаны конические отверстия под хвостовики сферических пальцев, соединяющих рычаги с тягами. Сферические пальцы коническими хвостовиками плотно входят в конические отверстия рычагов и надежно по конусу притянуты к ним корончатыми гайками, которые зашплинтованы.
Задний конец продольной рулевой тяги соединен с поворотным рычагом, а передний конец ее с помощью шарового пальца — с корпусом шарнира гидроусилителя рулевого механизма.
Продольная рулевая тяга (рис. 84) изготовлена из трубы 1, в передний торец которой вварен наконечник 10, для сферического пальца 11, соединяющего тягу с гидроусилителем рулевого механизма. С другого конца труба на небольшой длине обжимается и образует гнездо для вкладыша-заглушки. Сферическая часть пальца 8, входящего в продольную тягу, охватывается двумя сухарями 4, наружная поверхность которых несколько меньше внутренней поверхности конца трубы, а внутренние поверхности сухарей, так же как и пальца, сферические. Для повышения износостойкости соединения сферические поверхности сухаря и пальца обработаны до высокой чистоты и, кроме того, палец закален т. в. ч., а сухарь подвергнут цементации и объемной закалке.
Сферическая головка пальца поджимается к сухарям пружиной 3, натяжение которой регулируется пробкой 6, ввернутой в конец трубы.
Благодаря пружине автоматически устраняется зазор, возникающий при износе деталей, а также смягчается ударная нагрузка на детали рулевого механизма.
Чтобы обеспечить качание шарового пальца, с внутренней стороны в сухарях сделаны выемки. Шаровые пальцы с сухарями смазываются через масленку и уплотняются защитным резиновым уплотнителем 7.
Поперечная рулевая тяга (рис. 85), так же как и продольная, трубчатая. В отличие от продольной тяги длину поперечной тяги можно регулировать, что необходимо для регулировки схождения колес. Поэтому на концы трубы 10 поперечной тяги навернуты стальные наконечники 1 и 13, отличающиеся между собой только направлением резьбы.
Шаровая головка пальца 3 поперечной тяги охватывается сухарями 2 и 7, поджимаемыми пружиной 8, установленной в стакане большого сухаря 7. Натяжение пружины регулируется гайкой до сборки наконечника с трубой поперечной тяги.
Рис. 84. Продольная рулевая тяга МАЗ:
1 — труба; 2 — ограничитель пружины; 3 — пружина; 4 — сухарь пальца; 5 — хомут уплотнителя; 6 — пробка; 7 — уплотнитель; 8 — шаровой палец; 9 — масленка; 10 — наконечник; 11 — палец
Рис.
85. Поперечная рулевая тяга МАЗ:
1 — левый наконечник тяги; 2 — малый сухарь пальца; 3 — шаровой палец; 4 — сальник пальца; 5 — обойма сальника; 6 — пружина сальника; 7 — большой сухарь пальца; 8 — пружина сухаря; 9 — опорная пята; 10 — труба; 11 — стопорный болт; 12 — стяжные болты; 13 — правый наконечник тяги
Самоотвертыванию гайки препятствует болт 11, который вставляется в прорезь гайки при совпадении прорези с отверстием в наконечнике. После регулировки длины поперечной тяги навернутые на трубу наконечники фиксируются в нужном положении двумя стяжными болтами 12 на каждом наконечнике. Для этого на наконечнике сделаны разрезные бобышки, стягиваемые стяжными болтами.
Шаровые пальцы смазываются через масленки, ввернутые в головки наконечников тяги.
Уплотнение шаровых сочленений обеспечивается резиновым сальником 4, поджимаемым к наконечнику конической пружиной 6.
Поворотные цапфы имеют развитые фланцы прямоугольной формы, к которым крепятся суппорты 23 (см.
рис. 83) колесных тормозов, являющиеся одновременно тормозными щитами:
Поворотная цапфа 7 имеет плавный переход к фланцу, обрабатываемый до высокой чистоты и подвергаемый поверхностной закалке т. в. ч. для повышения усталостной прочности детали. На большой цилиндрической шейке цапфы установлен внутренний конический роликовый подшипник ступицы переднего колеса, на меньшую шейку — наружный роликовый подшипник. Эти подшипники воспринимают как радиальную, так и осевую нагрузку, действующую на колесо.
На конических роликовых подшипниках поворотной цапфы вращается ступица 8 переднего колеса. Подшипники закреплены на цапфе гайкой 12 с замковым кольцом 11 и контргайкой 9 с шайбой 10.
Уплотнение подшипников с внутренней стороны обеспечивается самоподжимным сальником 17, размещенным в крышке, привернутой к внутреннему торцу ступицы. Для уплотнения подшипников с наружной стороны служит крышка 6, привернутая через прокладку к внешнему торцу ступицы колеса.
Ступицы колес, отлитые из ковкого чугуна, с наружной стороны имеют шесть фигурных спиц, к которым при помощи прижимов закреплен обод 13 колеса.
К внутреннему фланцу ступицы прикреплен тормозной барабан 25.
