Renault k4m: К4М — двигатель Рено 1.6 литра

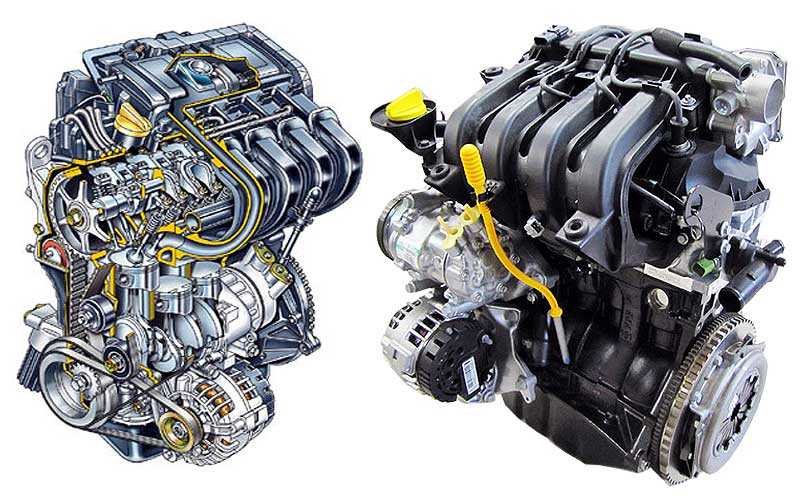

Renault K4M бюджетомотор

Казалось бы: чего интересного может быть в двигателях современных автомобилей бюджетного класса? Там ведь объем 1.6 вместо двигателя, и больше ничего? А у каждого такого мотора есть свои интересные нюансы, хотя бы в плане регламентного обслуживания.

Именно такой подборкой попробую поделиться, и начну с мотора K4M от Renault.

Характеристики: объем 1.6, 16 клапанов (DOHC), 100-110 л.с. (в зависимости от исполнения), в ряде исполнений на впускном распредвале установлен фазорегулятор (правильное наименование ниже в тексте), привод ГРМ — ремень, блок цилиндров чугунный, впрыск во впускной коллектор, распределенный, электронный. Устанавливается этот мотор на самые распространенные модели Renault — Logan, Sandero, Duster, Megane, Fluence, Scenic. А также на Lada Largus, Lada Vesta.

Замена моторного масла

При замене масла больше всего умиляет (как на большинстве современных бюджетных моторов Renault) доступ к масляному фильтру.

Точнее, почти полное его отсутствие. Так сразу его не видно.

На многих исполнениях он закрыт от взгляда массивной железкой, прикрывающей топливную рампу:

Защита рампы. Достоверно ее назначение неизвестно, однако по каталогу ее название именно такое: «защита топливной рампы». Да и визуально непохоже, что она может нести какую-то другую функцию.

Что скрыто под защитой рампы.

 После снятия видим, что действительно, рампа стоит как-то немного неуклюже — возможно, в случае ДТП она повреждалась и бензин начинал вытекать, и защиту поставили именно для устранения этой опасности.

Но мы сейчас про замену масла. Масляный фильтр виден в левой части. Можно заметить, что цепным съемником добраться до него затруднительно, лучше иметь съемник «чашку» или «паук». Но это мелочь, есть и менее очевидное обстоятельство: если стартер расположен так же, как здесь, то настоятельно рекомендуется перед снятием фильтра снять клемму с аккумулятора, так как силовая клемма на стартере ничем не закрыта, и проще простого задеть ее воротком, пытаясь подлезть к фильтру.

Свечи зажигания

Зато в плане доступа к свечам зажигания конструкторы расстарались. Хотя впускной коллектор и располагается прямо над мотором, между каналами как раз есть место для доступа к свечам.

Вот только катушки зажигания садятся в колодцы через уплотнения и немного прикипают — вытащить их становится проблематично. Совет капитана Очевидность — не стоит пытаться тащить их, схватившись за разъем, он отламывается.

На автомобилях группы VAG для этого потребовались бы примерно такие приспособления:

Но у нас — Renault, здесь такие инструменты не помогут. Видно, что тут буквально некуда их подсунуть:

Помогут здесь обычные длинногубцы:

И небольшой совет для тех, кто будет вытаскивать катушки в первый раз: поначалу не «рвите» катушку вверх, сначала шевельните, почувствуйте «идёт — не идёт», то есть — «раскачайте» в самом гнезде, а потом нежненько начните вытаскивать с одновременным лёгким прокручиванием по горизонтальной оси.

Еще одна характерная болячка этого мотора, связанная с компоновкой — на многих моделях Renault (в частности, на Duster), откуда-то из района форсунок омывателя вода норовит затечь в свечной колодец второго цилиндра.

Следы воды в данном случае явственно видны как на катушке, так и на свече:

Пояснение на всякий случай: в автомобилях Renault нумерация цилиндров начинается от коробки передач, а не от привода ГРМ, так что на фотографиях все приведено верно.

Для более углубленного изучения вопроса можно посоветовать почитать на интернет-портале компании Легион-Автодата в разделе «Система зажигания» статьи, где автоспециалисты своими словами рассказывают о множестве нюансов, с которыми можно встретиться при обслуживании систем зажигания вообще – пригодится при сопоставлении аналогий. Например:
«Почему постоянно перегорает катушка зажигания» ,
«Почему нет искры и методика поиска неисправности» ,
«Типичные неисправности системы зажигания и способы устранения этих неисправностей» ,
«По какой причине горят и греются катушки зажигания»

и так далее.

Стартер.

На некоторых машинах типа Megane 3, на этом моторе крайне неудачно располагают стартер — за мотором. Прямо над ним проходит выпускной коллектор, а прямо под ним — правый приводной вал. В результате, от дорожной грязи он не прикрыт ничем, зато от демонтажа защищен надежно – добираться до него приходится через арку правого переднего колеса, на вытянутых руках. Сочетание этих факторов приводит к тому, что клеммы на стартере норовят окислиться (да и сам он не очень охотно живет в таких условиях), а процедуру регулярной очистки и смазки клемм никто не делает (ну кому это, в самом деле, придет в голову?).

При всем этом, например, на Renault Scenic и Duster почему-то решили так не издеваться над пользователем, и стартер расположили с другой стороны мотора — и теперь он очень легко доступен прямо под капотом (см. фотографии в разделе про замену масла). Правда, легкость доступа здесь уже и не нужна — самим расположением он надежно защищен от грязи с дороги.

Что можно дополнительно почитать по теме вопроса:
«Почему подгорают «пятаки» стартера»
«Стартер не крутит – какие причины?»
А более продвинутые спецы могут поинтересоваться скриптом ElPower , при помощи которого можно провести диагностику состояния аккумуляторной батареи, генератора и стартера на автомобиле:

Об этом подробно рассказывалось на III конференции «Технологии авторемонта. Диагностика современных силовых агрегатов»

Ремень ГРМ

Примечателен этот мотор и в смысле ремня ГРМ. Ресурс ремня 60 тысяч километров или четыре года. И замена его обладает всеми современными приколами. На ряде исполнений этого двигателя на коленчатом вале нет шпонки, шестерня и шкив фиксируются болтом. То есть, затягивать надо строго по мануалу, вариант «затянуть пневмой до дури» не работает. А там, где шпонка есть (например, на Duster), легче все равно не становится, потому что нет меток, и выставлять нужные положения валов надо с помощью фиксаторов:

— ввернуть в блок цилиндров фиксатор коленвала
— прокрутить до упора в фиксатор
— зафиксировать распредвалы пластиной, вставляющейся в разрезы с торцов распредвалов.

Эти торцы валов расположены с противоположной стороны двигателя:

На фото фиксатор распределительных валов.

У Фордов, например, принцип такой же. Разница в том, что на K4M эти торцы валов прикрыты заглушками.

Заглушки эти, если смотреть по сервис-мануалу, одноразовые — их надо протыкать отверткой для демонтажа. Кто-то осилит снять старые, не повредив, но вообще-то, при замене ремня ГРМ надо сразу заказывать новые заглушки. Вот кто об этом задумается? Стандартно же как — «…ага…, меняю ГРМ. Так, ремень заказал, натяжитель, помпу… Какие заглушки?».

Шестерня на коленвале Renault Duster. Видно, что шпонка есть, а меток нету.

К слову о ремнях ГРМ: при приобретении нового весьма желательно обращать внимание на год выпуска:

«Определение года выпуска ГРМ»
1 — заводские обозначения
2 — год выпуска (пишется последняя цифра года, в данном случае «2007 год» )

3 — неделя выпуска

Система VCP

(Variable Cam Phases или «Система изменения фаз газораспределения»)
Разговорное название — «фазорегулятор».
Принцип работы системы: блок управления, сопоставляя имеющиеся данные, даёт команду на исполнительный электронно-гидравлический механизм, который управляет распределительным валом и двигает его, в результате чего изменяется:
— время открытия-закрытия клапанов (продолжительность)
— высота подъема клапанов
— момент открытия клапанов

Что в свою очередь обуславливает:
— повышение мощности в определенный момент
— экономию топлива
— снижение вредных выбросов в атмосферу

При каких условиях могут начаться проблемы:
— при приближении пробега авто к гарантийному (около 100 тыс. км.)
— при несвоевременном проведении ТО
— при использовании некачественного моторного масла

В чем могут выражаться проблемы (например):
— мотор заводится и глохнет
— нет приёмистости
— увеличенный расход топлива
— акустический признак неисправности данного узла: «непонятный треск под капотом»

Немного подробнее о системах изменения фаз газораспределения можно прочитать на интернет-портале компании Легион-Автодата: статьи

Системы VTC/VTEC на HONDA двигателях К20,К24
Интеллектуальная система изменения фаз газораспределения,
Изменяемые фазы на FSI
Система Toyota VVTL-i. Первое знакомство

А вживую в тему вопроса можно вникнуть на проводимых компанией Легион-Автодата практических конференциях, например: II конференция «Технологии авторемонта. Диагностика современных силовых агрегатов»

На фото ниже: докладчик Тимофеев Евгений Илларионович, инженер-электромеханик, более 20 лет занимающийся диагностикой и обслуживанием автомобилей HONDA. Прошел обучение в Японии и странах Европы. Автор статей в печатных изданиях. Специалист по сложным техническим проблемам.
«На лекции были рассмотрены вопросы работы механизмов газораспределения двигателей автомобилей Honda, их конструкции, режимов работы и методов диагностики при изменении фаз газораспределения (все варианты систем VTEC и i-VTEC)»

И напоследок — не то, чтобы особенность, но умиляющий момент — кронштейн крепления генератора.

Длиннющая железяка, идущая под углом 45 градусов… Смотрится, скажем так, необычно.

 А вообще, этот мотор, ощущается эдакой стариной, родом чуть ли не из семидесятых годов прошлого века. Вот вроде современная машина, всё достаточно удобно, плотно скомпоновано, но некоторая кондовость присутствует. И это, пожалуй, даже приятно. Уж точно приятнее моторов от VAG, на которых даже катушки зажигания со свечей не снять без специального съемника.

Бочканов Евгений Александрович
© Легион-Автодата

Москва, г. Зеленоград
[email protected]

Двигатель Renault K4M 1.6 16v технические характеристики, расход масла, ресурс, ремень ГРМ + видео по замене

С 1999 г., на предприятиях концерна Renault, начался выпуск 16 клапанного, 1.6 литрового двигателя Renault K4M. Через десять лет, этот двигатель стали выпускать в России на АвтоВАЗе. Мотор, несмотря на ряд недостатков получил широкое распространение и популярность в России и странах Европы. Рено к4м устанавливался на большое количество французских автомобилей концерна Рено.

Содержание страницы

Автомобили с двигателем Рено K4M

Среди них такие модели бренда Renault: Sandero, Megane 2, Megane 1, Megane 3, Fluence, Logan, Kangoo 2, Kangoo 1, Laguna 2, Laguna 1, Duster, Clio 2, Scenic.

А так же к4м устанавливали на автомобили Nissan, модель Almera G11 и на отечественную Ладу, модель Largus.

Расшифровка индекса двигателя K4M

Все двигатели французского концерна Рено, в какой бы стране они не производились, имеют одинаковую формулу, для кодировки названия. Силовые агрегаты, выпускаемые АвтоВАЗом имеют название K4MD812. Эта кодировка послужит примером для разбирательства.

K

Первая буква K определяет принадлежность к серии двигателей. В данном случае семейство двигателей серии К.

4

Вторая по очереди идёт цифра, она даёт сведения, о спецификации мотора. Например 7 означает четырёхтактный, бензиновый двигатель с одним распределительным валом и 8 клапанами. Цифра 9 означает вообще дизельный двигатель. Здесь цифра 4, под ней скрывается бензиновый двигатель, с двумя распределительными валами и 4 клапанами на каждом цилиндре.

M

За цифрой идёт буква, за которой скрыт объём двигателя. Буква М подразумевает мотор, объёмом камеры сгорания 1.6 литров. Буква D означает что на впускном валу, установлена система изменяющая фазы газораспределения. Она добавляет лишних 15 л., сил мощности двигателю К4М.

Технические данные K4M

• Точный объём цилиндров — 1598 куб., сантиметров.
• Блок цилиндров выполнен из чугуна. Четыре цилиндра расположены в один ряд. На каждый цилиндр четыре клапана.
• Инжекторная система питания имеет газом ампир делитель ней механизм DOHC. Два распределительных вала и 16 клапанов.
• Ход поршня практически равен диаметру цилиндров, 80.5 миллиметров и 79.5 мм., соответственно, такие двигателя называют квадратными.
• Степень сжатия зависит от модернизации и года выпуска. Она может составлять 9.5 — 10.
• Мощность мотора может быть разная, зависит от года выпуска и комплектации. Силовые агрегаты К4М выпускаются с установленной на впускном распредвалу, системой изменения фаз газораспределения и без неё. Эта система добавляет двигателю 15 — 20 дополнительных лошадиных сил. Поэтому мощность выпускаемого мотора К4М может колебаться от 90 л., сил до 115 л., сил.
• Крутящий момент к4м при 3750 оборотов мин., составляет около 145 Нм.
• Нормы соответствия экологическим требованиям 4, 5. Данный двигатель неплохо работает как на АИ 95, так и на АИ 92.

Расход топлива

Расход горючего при городской езде составляет почти 12 литров, по трассе 6.7 литра, средний общий расход около 8.4 литр., на 100 км., пробега.

Масло для Рено K4M

Применяемое масло на к4м: 5W40, 5W30. Допустимый расход которого пол литра, на 1000 км., пробега.

Ресурс

Если не экономить на мероприятиях по обслуживанию автомобиля, то ресурс работы двигателя К4М, может перевалить за 500 тыс. , километров.

Но бывают единичные случаи…

Особенности конструкции К4М

Конструкция силового агрегата К4М, это четырёхтактный бензиновый двигатель, четыре цилиндра которого расположены в один ряд. Система питания состоит из блока электроники, которая управляет, распылённым, точечным впрыском топлива.

Вращение поршней осуществляет один коленчатый вал. Он так же, с помощью шкива и ремня с зубцами, вращает распределительные валы, газораспределительной системы DOHC. Вращение валов, через гидра компенсаторы и коромысла, поступает на выпускные и впускные клапаны. У этой простой конструкции есть важный недостаток, когда рвётся зубчатый ремень, внутри цилиндров происходит столкновение поршней с клапанами. Результат этой поломки, в лучшем случае выход из строя ШПГ, а в худшем, разрушение БЦ.

Клапана мотора к4м имеют разный размер длинны и их тарелок. Большим размером отличаются все впускные клапаны. Шатуны в данном моторе выполнены из стали, изготовляются они методом ковки. Поршни двигателя к4м имеют оригинальную конструкцию, диаметр которой 79,475 мм., а вес 450 граммов.

Система охлаждения силового агрегата К4М закрытого типа, с принудительной циркуляцией. Антифриз системы охлаждения, циркулирует благодаря работе водяного насоса, она же помпа. Система смазки, как, и у предшественника К7М комбинирования. То есть, моторная смазка поступает к трущимся деталям под давлением, другие детали смазываются разбрызгиванием.

Головка БЦ сделана из алюминиевого сплава. На двигателе К4М она претерпела кардинальные изменения. Основные отличия мотора к4м и к7м состоят именно в конструкции головки БЦ. Поэтому, этой теме ниже будит посвящена отдельная глава.

Основные отличия Renault К4М от двигателя К7М

Прототипом для создания двигателя Renault K4M является его старший брат К7М. Нужно отметить, что чугунный БЦ на двигателях одинаковый. Одинаковые коленчатые валы, масленный насос, поршня, шатуны и другие детали, находящиеся в БЦ. Вся разница заключается в серьезных отличиях головки БЦ. На новом моторе, вместо одного распределительного вала установленны два вала. На отдельных моделях, у которых мощность около 115 л., сил, на впускном валу устанавливается система, изменяющая регулировку фаз газораспределения. Вместо 8 клапанов старого образца К7М, здесь работают 16 клапанов. Об этом можно узнать по надписи на верхней крышке двигателя. Ещё одно важное изменение новой модели, это установленные гидра компенсаторы. Установка гидра компенсаторов, исключает необходимость, периодической, сложной и дорогостоящей регулировки клапанов. В результате этих изменений, мотор Renault K4M стал мощнее, экономичнее, а звук работы двигателя, стал значительно тише.

Возможные неисправности

Плавающие обороты

К присущим неисправностям силового агрегата в первую очередь можно отнести плавающие обороты. Часто это бывает по причине выхода из строя электроники: может сломаться датчик ХХ или другой электронный узел. Причиной этой поломки бывает подсос воздуха и загрязнённая дроссельная заслонка.

Троит K4M

Троение силового агрегата к4м, связано скорее всего с выходом из рабочего состояния катушки зажигания. На моторе к4м катушка зажигания идёт на каждый цилиндр индуведуально. Её поломку вычислить не сложно. Если свечи в порядке, значит неполадка только в катушки.

Падение мощности

Если упала мощность двигателя, а под капотом изменился звук работы ДВС, то скорее всего вышла из строя система фазораспределения топлива. Фазорегулятор слабое место двигателя к4м, он может сломаться задолго до заявленного ресурса. Проблема решится только установкой нового фазорегулятора.

Течи масла

Проблемой ДВС К4М являются течи рабочих жидкостей. Это касается как системы смазки, так и системы охлаждения. Особенно часто подтекает масло из-под сальника коленчатого вала и антифриз из помпы. Проблема решается заменой вышедших из строя деталей.

Повреждение шкива

Разрушение демпферной пружины шкива коленчатого вала может произойти на, почти новом двигателе. Трудоёмкий ремонт данной неисправности, лучше делать на СТО.

Недостатки и недоработки конструкции

Все механизмы имеют свои недостатки, не является исключением и двигатель Renault K4M:

ГРМ + Зима

Недоработка конструкции кожуха ГРМ, в зимнее время, может привести к большой проблеме. Снег накопившийся на кожухе ГРМ, при остановке ДВС будит таять и капать на внутреннюю сторону ремня ГРМ. Замерзая, капли превратятся в бугорок льда, что может привести к проскакиванию ремня привода ГРМ. В результате чего, клапана встретятся с поршнями. Результат данного столкновения описан выше;

Расход топлива

К недостаткам конструкции можно отнести относительно высокий расход горючего. Для шестнадцати клапанного мотора, объёмом 1.6 л., с фазорегулятором на впускном валу, средний расход 8.4 литра на 100 км., далеко не скромный показатель. Многие водители ожидали от этого двигателя меньшей прожорливости. Данную недоработки можно отнести не столько к самому к4м, как к МКПП, которыми комплектуется силовой агрегат. Всё дело в том, что придаточное число между скоростями МКПП слишком маленькое. То же самое можно сказать об АКПП установленные на этот двигатель.

Обслуживание К4М

Замена масла

К самым важным мероприятиям по обслуживанию нужно отнести замену масляного фильтра и моторной смазки 5W40 или 5W30. Производители рекомендуют эту процедуру производить через 15 тыс., км. А вот владельцы автомобилей Рено, у которых мотор проехал более 500000 км., советуют менять моторное масло через 7.5 тыс., км.

Фазорегулятора

Ресурс работы фазорегулятора рассчитан на 100000 километров поэтому после истечения такого срока он подлежит замене.

Замена ремня ГРМ

Ремень привода ГРМ необходимо менять своевременно, не позже чем через 60000 тыс., километров.

Замена фильтра и свечей

Воздушный фильтр, а так же свечи зажигания могут выйти из работы после пробега 30 тыс., км. По истечении этого срока, не нужно медлить с их заменой.



В общих чертах Renault K4M — это качественный, и надёжный силовой агрегат, который завоевал своё законное место в рейтинге востребованных ДВС концерна Рено.

Рено | К4М | 244° | | впускной распределительный вал | 0374E1441-00

Общий
Торговая марка
Двигатель	K4M 4 зил. , 4 вент.
Комментарий

Продолжительность [°Kw] (en)
Продолжительность приема	244
Продолжительность всасывания @ 1 мм
Продолжительность выхлопа	106
Продолжительность выхлопа @ 1 мм
Время пиковой нагрузки	106
Максимальное время выхлопа

Подъем [мм] (en)
Подъем кулачка впуска	5,02
Подъем кулачка выхлопа
Подъем клапана без впускного зазора клапана	10
Подъем клапана без зазора клапана
Зазор клапана впускной	гидр,
Клапанный зазор выхлопа

Время [°Kw] (en)
Впуск открывается	16
Впуск открывается (Eö) (EM) 2
Впуск закрывается	48
Впускные клапаны (Es) (EM) 2
Выхлоп открывается
Выхлоп открывается (Aö) (AM) 2
Выхлопные заглушки
Выхлопные заглушки (As) (AM) 2

Время [°Kw] при подъеме 1 мм (en)
Входное отверстие открывается на 1 мм (EM) 1
Входное отверстие открывается на 1 мм (EM) 2
Впускные отверстия @ 1 мм (EM) 1
Впускные отверстия @ 1 мм (EM) 2
Выхлоп открывается на 1 мм (AM) 1
Выхлоп открывается на 1 мм (AM) 2
Выхлопные трубы @ 1 мм (AM) 1
Выпускные заглушки @ 1 мм (AM) 2

Подъем при ВМТ [мм] (en)
Подъем клапана при ВМТ впуска (EM) 1	0,7
Подъем клапана при ВМТ впуска (EM) 2
Подъем клапана при ВМТ выхлопа (AM) 1
Подъем клапана при ВМТ выхлопа (AM) 2

Скачать
Датенблат херунтерладен

Распределительный вал / Nockenwelle Renault K4M 4 Zyl, 4 Вентиляция,
