Хотите знать, как распознать «очаг» поломки и своими руками сделать ремонт ПГУ КАМАЗ? Тогда вы попали по адресу, в этой статьей мы поэтапно расскажем об этом процессе.

Что за «зверь» этот ПГУ

Начнем с определения аббревиатуры «ПГУ» – это пневмогидравлический усилитель, составной элемент узла сцепления. Грузовые машины КАМАЗ весьма габаритны и массивны, поэтому управлять ими нелегко. Водитель такого авто стал бы тяжелоатлетом нажимая педаль сцепления, если бы не существовало такого технологичного решения как ПГУ. Он делает жизнь за рулем грузовика легче и комфортнее.

Проще говоря, он отвечает за снижение прилагаемого усилия на педаль. Хоть сам пневмогидравлический усилитель и небольшого размера, но выполняет серьезную задачу – облегчает процесс вождения тяжелой машины. Если бы его не было, переключать передачи стало бы сложным процессом. Все последние модели ПГУ состоят из:

системы слежения;
исполнительного пневматического цилиндра;
индикатора степени износа накладок у ведомого диска.

В пневмогидравлический усилитель транспортируется давление жидкости, которая находится в главном цилиндре устройства. Оно в свою очередь принуждает работать гидравлические поршни и следящую систему. При снижении давления все возвращается в исходную позицию.

Причины поломки ПГУ

Если следящий поршень ПГУ заклинило, то это произошло из-за разбухания резинового кольца или уплотнительной манжеты.
В случае, когда сжатый воздух в пневмогидравлическом усилителе поступает в малом количестве или совершенно не поступает, «виноватым» будет впускной клапан ПГУ.
Когда в работе педали наблюдается ситуация «проваливания», то это означает, что воздух попал в гидропривод.

Первые признаки проблем с пневмогидравлическим усилителем

Новичкам в ремонте ПГУ КАМАЗ распознать первые сигналы неисправности в работе ПГУ порой сложно. Но вот небольшой перечень возможных ошибок в работе сцепления:

На момент начала движения либо при переключении передачи устройство срабатывает с опозданием.
Устройство реагирует лишь при значительном усилении.
Периодические «клины» устройства.

Если хоть один из вышесказанных симптомов присутствует, то срочно нужно искать и устранять неполадки блока пневмогидравлического усилителя.

Начинаем ремонт ПГУ КАМАЗ своими руками

Изучив все показатели поломки, вы пришли к решению провести ремонт самостоятельно? Тогда начинать нужно с разборки агрегата, цикл которой проводится строго в следующем порядке:

Задний корпус пневмоусилителя крепится в тиски.
Поочередно вывинчиваются болты с шайбами.
Снимается крышка подвода воздуха.
Из корпуса ПГУ вытаскивается клапан.
Передний корпус в сборке с пневмопоршнем снимается.
У мембраны и пневмопоршня удаляются пружины.
Диафрагма снимается.
Из заднего корпуса вытаскивается корпус уплотнения, упорное кольцо, следящий поршень и поршень выключения сцепления в сборе.
Отвинчивается крышка с уплотнителем выпускного отверстия и перепускной клапан.
Закрепленный ранее задний корпус освобождается из тисков.
Вытаскивается стопорное кольцо.
Снимаются конусы, шайбы и седло со стержня клапана.
Вынимается уплотнительное кольцо с корпуса следящего поршня.
Вынимается следящий поршень и с него снимаются остальные детали.
Вытаскивается уплотнительное кольцо и пневматический поршень из переднего корпуса.
С пневмопоршня снимается манжета.
Вся снятые элементы прочищаются в нефтепродукте: керосин или бензин, обдуваются сжатым воздухом и подвергаются дефектовке.
После качественного просмотра деталей и починки требуемых запчастей или их замены осуществляется сборка в обратном порядке.

Принцип работы ПГУ

Сегодня в трансмиссию машины встраивают преобразователи усилия нескольких типов, тем не менее, принцип работы ПГУ КамАЗ одинаков. Конструктивно, механизм связан двумя узлами, помещенными в остов:

Механизм слежения;
Цилиндрическая камера, исполняющая функции за счёт пневматики.

Устройство слежения управляет ПГУ, контролируя усилие, с которым водитель давит на ножной рычаг сцепления. Когда давление достигает нужного значения, порция воздушной массы подаётся в цилиндр. В состав устройства слежения входит мембрана, иногда выполняющая роль уплотнителя деталей остова. Также в механизме предусмотрен поршень, связанный с ножным рычагом сцепления посредством гидравлики. Кроме того, в наличии клапана впуска и выпуска, оба относятся к пневматике и взаимодействуют с поршнем. Поскольку в работе механизма участвуют как гидравлические, так и пневматические элементы, к ПГУ подают и воздух и жидкость.

Пгу камаз: легкое управление сцеплением

» Статьи » Пгу камаз: легкое управление сцеплением

Для управления сцеплением в грузовых автомобилях КАМАЗ используется пневмогидравлический усилитель (ПГУ) — это устройство облегчает выключение сцепления и снижает утомляемость водителя. О том, как устроен и работает ПГУ КАМАЗ, а также об его обслуживании и некоторых нюансах ремонта читайте в этой статье.

Назначение и роль ПГУ в автомобилях КАМАЗ

В ряде старых и во всех новых моделях грузовых автомобилей КАМАЗ (военный 4310, самосвалы 55111, 65115 и 6520, бортовые 43118 и 5320, тягачи 5460 и 6460 и другие) в систему привода сцепления интегрирован пневмогидравлический усилитель (ПГУ). Это вызвано необходимостью облегчить труд водителя, так как сцепление в грузовике имеет большую массу, а пружины развивают значительное усилие прижима дисков, и частое его выключение приводит к чрезмерной утомляемости.

ПГУ значительно облегчает задачу выключения сцепления, сводя к минимуму усталость водителя, одновременно с этим повышая безопасность (так как в экстренной ситуации выключение сцепления не потребует дополнительных усилий, и даже в конце рабочей смены водитель легко сделает это) и улучшая управляемость грузовика.

Необходимо отметить, что в ряде моделей КАМАЗ ПГУ одновременно входит в систему управления делителем передач (демультипликатором), который устанавливается между сцеплением и КПП (чаще всего он является составной частью коробки).

При переключении передач делитель необходимо отключать, что обеспечивается пневматической системой автомобиля. Отключение делителя осуществляется с помощью клапана, имеющего привод от штока ПГУ.

Таким образом, при использовании делителя его отключение и включение производится автоматически одновременно с отключением и включением сцепления при нажатии педали. Такая система реализована на КАМАЗ-5320 и многих других моделях.

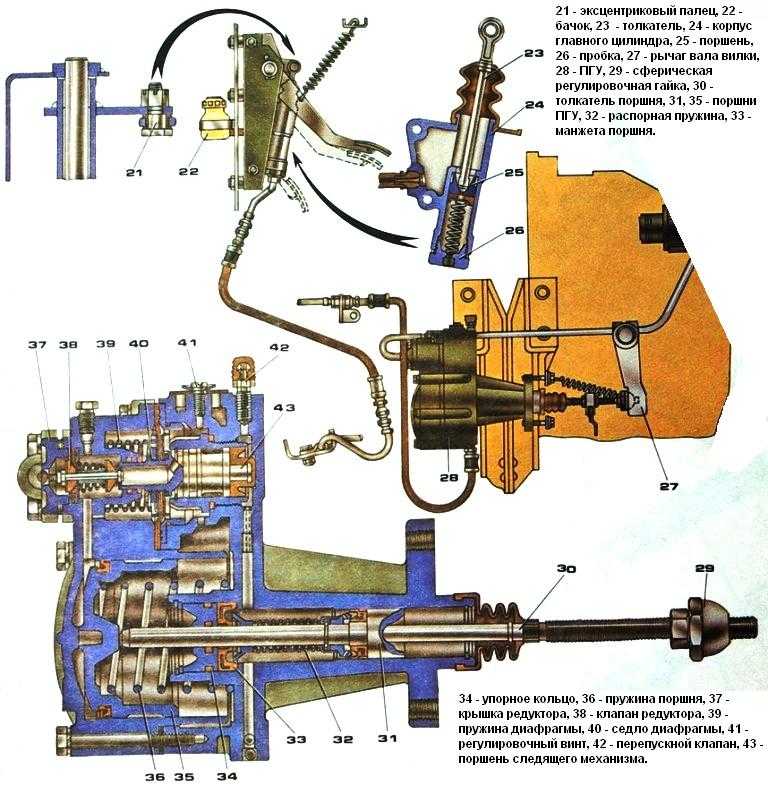

Устройство пневмогидравлического усилителя

Пневмогидравлический усилитель состоит из следующих комплектующих:

Металлический корпус;
Гибкая мембрана;
Поршень следящего действия;
Поршень воздушной камеры;
Шток выключения сцепления;
Впускной клапан;
Выпускной клапан;
Резиновые манжеты.

Корпус усилителя

Корпус усилителя металлический. Он состоит из двух частей. Части скреплены между собой болтами. Проушины одной половины корпуса имеют внутреннюю резьбу. Это исключает необходимость установки гаек. В каждой половине корпуса пневмогидравлического усилителя оборудованы цилиндры для установки поршней.

Мембрана

Диафрагма устанавливается в месте соединения частей корпуса ПГУ. Одновременно мембрана служит герметизирующей прокладкой. Диафрагма является частью следящего механизма.

Следящий поршень

Поршень следящего механизма необходим для регулировки подачи сжатого воздуха из ресивера автомобиля в пневматический цилиндр. На поршень и гибкую мембрану воздействует давление тормозной жидкости, поступающей из главного цилиндра сцепления.

Поршень воздушного цилиндра и шток

Поршень является частью силового пневматического цилиндра. Поршень жестко соединен с рабочим штоком. При подаче давления сжатого воздуха поршень перемещается, оказывая воздействие на шток выключения сцепления. Так же можете прочитать про Схема подключения генератора КамАЗ.

Клапана и уплотнения

ПГУ оборудован двумя клапанами. Впускной клапан необходим для разобщения силового цилиндра и пневматической магистрали автомобиля. Выпускной используется для сообщения полости силового пневматического цилиндра с атмосферным выводом. Уплотнения необходимы для предотвращения утечек тормозной жидкости и давления сжатого воздуха.

Инструкция по установке ПГУ WABCO

Регулировка ПГУ КАМАЗ WABCO.

В процессе работы сервисные станции достаточно часто сталкиваются с течью жидкости из ПГУ на автомобилях МАЗ при полном выходе штока ПГУ из корпуса. Зачастую это не является неисправностью, а всего лишь следствие неверной регулировки привода. В прилагаемом файле – копия схемы из руководства по эксплуатации МАЗа. Весь смысл регулировки – определение рабочего хода штока ПГУ. Для этого необходимо оттянуть шток ПГУ от рычага, отвести его в сторону и дать возможность полностью выйти из корпуса. Затем повернуть рукой рычаг сцепления в рабочем направлении (т.е. от ПГУ) чтобы выбрать все зазоры в приводе, потом замерить расстояние от конца штока до поверхности рычага сцепления, на которой расположена цековка под шток ПГУ. Если размер более 50 мм, ПГУ будет работать в нормальном диапазоне, а если менее, то необходимо снять рычаг с поворотного вала и установить на один шлиц ближе к корпусу ПГУ. Если эта операция выполнена, то есть полная гарантия что плунжер ПГУ не будет выходить до упора и открывать проход жидкости между кромкой уплотнения и поверхностью фаски на торце.

1.1. Установка При замене ПГУ сцепления, а также при его первичной установке необходимо предусмотреть соблюдение ряда мероприятий: — для гидравлической части использовать трубопроводы и шланги с внутренним диаметром не менее 8 мм. — после установки ПГУ на кронштейн максимальный перекос по вылету штока в исходном состоянии не должен превышать 3” (±1,5). 2. Прокачка Прокачать гидравлическую часть привода можно только одним из следующих способов: — давлением воздуха около 5-6 кгс/см2, подаваемым через специальный адаптер в бачок главного цилиндра сцепления. Процесс прокачки считается завершенным, после того как через открытый клапан прокачки усилителя сцепления пойдет тормозная жидкость без пузырьков воздуха. — давлением жидкости около 3 кгс/см2, подаваемым через клапан прокачки усилителя сцепления. Процесс прокачки считается завершенным, после того как тормозная жидкость в бачке главного цилиндра сцепления пойдет без пузырьков воздуха. — прокачка вакуумным способом с помощью специальной установки RAPID CHARGE (Франция), заключающаяся в предварительном процессе создании вакуума в гидравлической части привода сцепления с последующим заполнением системы тормозной жидкостью под давлением 3 кгс/см2.

Внимание:

если была замена ПГУ на новый, прокачка с помощью педали привода сцепления, с созданием переменного усилия в гидравлической части привода не допускается, поскольку при данном способе прокачки не происходит заполнение пространства перед клапаном управления усилителя и привод будет работать с запозданием. Проверка после установки:

1. После завершения прокачки померить максимальный ход штока пневмогидравлического усилителя, который должен быть не менее 14 мм (для сцеплений ГАЗ, ПАЗ) и не менее 18 мм (для сцепления ЯМЗ). 2. Померить давление, создаваемое в гидравлическом цилиндре ПГУ или произвести замер объема вытесненной жидкости при однократном нажатии на педаль сцепления, отвернув клапан прокачки, которое должно составлять 7-8 см3. При подаче давления воздуха не менее 7 кгс/см2 на вход усилителя, давление жидкости должно быть не менее 4 кгс/см2. 3. После прокачки гидравлической части усилителя максимальный перекос по вылету штока во время нажатия на педаль сцепления не должен превышать ±1.50 от исходного состояния. 4. Для усилителей, оснащенных механическим датчиком износа накладок диска сцепления необходимо убедиться в том, что наконечник датчика не выступает из корпуса пневматического цилиндра усилителя, при необходимости, его нужно утопить до касания в защитный чехол. По мере износа накладок ведомого диска сцепления датчик «выходит» из корпуса пневматического цилиндра и, по нанесенной на датчике разметке, потребитель определяет степень суммарного износа накладок.

Регулировка свободного хода муфты

Дальнейшая прокачка сцепления на автомобиле КамАЗ 65115 – это проведение регулировочных работ, касающихся выжимной муфты. Деталь устанавливается для отключения сцепления. Величина его свободного хода должна находиться в пределах 3-4 мм. Этот показатель будет соответствовать аналогичному показателю хода вилки – он составляет примерно 4-5 мм. Изменение этих цифр требует немедленной регулировки.

Порядок работ:

вилка, которая деактивирует сцепление, отодвигается в сторону, а пружинный механизм извлекается;
ход рычага проверяется вручную;
восстановление нормального хода муфты осуществляется за счет регулировки вала сферической гайкой, которая является частью пневматического толкателя;
когда требуемый показатель достигнут, пружина устанавливается на место.

Обслуживание

Для поддержания рабочего состояния узла осуществляют следующие работы:

Визуальный осмотр, позволяющий обнаружить видимые утечки воздуха и жидкости.
Подтягивание фиксирующих болтов.
Регулировку свободного хода толкателя при помощи сферической гайки.
Доливку рабочей жидкости в баке системы.

Стоит отметить, что при регулировке ПГУ КамАЗа-5320 модификации Wabco, износ накладок сцепления легко просматривается на специальном указателе, выдвигаемом под воздействием поршня.

Осмотр и проверочные работы

Изначально необходимо определить, нужна ли регулировка сцепления и его прокачка. Это можно понять по наличию или отсутствии утечки воздуха. Чем сильнее утечка, тем хуже работает пневматический гидроусилитель.

Проверить можно с помощью обычных нажатий на педаль (двигатель должен быть выключен). Если водитель слышит характерный свист, это говорит о сильной утечке. Если на звук определить ее не удалось, можно нанести мыльный раствор. Появление пузырьков будет свидетельствовать о нарушении работы системы сцепления.

Как работает усилитель

Суть действия ПГУ заключается в том, что этот механизм отключает систему сцепления, таким образом, нейтрализуя воздействие на нее значительного давления со стороны водителя. Когда человек нажимает на соответствующую педаль, топливная жидкость начинает давить на поршневую систему усилителя. Поршень опускается, вследствие чего открывается впускной клапан. В открывшееся отверстие под давлением устремляется воздушный поток, который достигает пневматического поршневого толкателя. Этот толкатель отводит вилку, вследствие чего происходит деактивация сцепления.

Прокачать ПГУ на КамАЗе ЕВРО актуально, если водитель отмечает недостаток давления в системе, из-за чего отключение сцепления происходит не сразу. Помимо таких негативных проявлений данной проблемы, как пробуксовка и увод педали, это так же может спровоцировать износ механизмов и деталей коробки передач.

Производство

Устройство ПГУ КамАЗа-5320 подходит для многих модельных модификаций этого производителя. Большинство старых и новых тягачей, самосвалов, военных вариантов оснащается пневмогидравлическим усилителем руля. Современные модификации, производимые различными компаниями, имеют следующие обозначения:

Запчасти КамАЗ (ПГУ) производства ОАО «КамАЗ» (номер по каталогу 5320) с вертикальным размещением следящего приспособления. Устройство над корпусом цилиндра используется на вариациях под индексом 4310, 5320, 4318 и некоторых других.
WABCO. ПГУ под этой маркой производятся в США, отличаются надежностью и компактными габаритами. Эта комплектация оборудована системой слежения за состоянием накладок, уровень износа которых доступно определить без демонтажа силового агрегата. Большинство грузовиков с коробкой передач серии 154 оснащаются именно этим пневмогидравлическим оборудованием.
Пневмогидроусилитель сцепления «ВАБКО» для моделей с КПП типа ZF.
Аналоги, выпускаемые на заводе в Украине (Волчанск) или Турции (Yumak).

В плане выбора усилителя специалисты рекомендуют приобретать такую же марку и модель, которая была изначально установлена на машине. Это позволит обеспечить максимально правильное взаимодействие между усилителем и механизмом сцепления. Прежде чем менять узел на новую вариацию, проконсультируйтесь со специалистом.

✅ Принцип работы ПГУ сцепления

Рубрика: КАМАЗ

Устройство пневмогидравлического усилителя Корпус усилителя
Мембрана
Следящий поршень
Поршень воздушного цилиндра и шток
Клапана и уплотнения

Принцип работы ПГУ КамАЗ 5320

Неисправности ПГУ 1609510 и их устранение

Сцепление не выключается, «ведет»

Сцепление до конца не включается, «буксует»

Демонтаж и установка ПГУ КамАЗ 5320

Разборка ПГУ КамАЗ 5320

Обслуживание узла

Автомобили КамАЗ оборудованы приводом выключения сцепления с пневмогидравлическим усилителем. ПГУ КамАЗ 5320 и других моделей необходим для снижения усилий, прилагаемых водителем при выключении сцепления. Усилитель снижает усталость водителя при длительном вождении.
