Обслуживание и регулировки тормозной системы УАЗ-469, УАЗ-31512, 31514

_____________________________________________________________________________

Рабочие тормоза автомобилей УАЗ-469, УАЗ-31512, 31514 — барабанного типа. Конструкция передних тормозов отличается от конструкции задних.

На передних тормозах установлены отдельные колесные цилиндры на каждую колодку. Обе колодки тормозов одинаковые.

Передние тормоза автомобилей УАЗ-469 и УАЗ-469Б (рис.1) отличаются щитами и соединительными трубками цилиндров, а также рабочим положением цилиндров на автомобиле.

Рис.1. Тормоз переднего колеса: а — автомобиля УАЗ-469; б — автомобиля УАЗ-469Б;

1 — щит тормоза; 2 — соединительные трубки; 3 — болт регулировочного эксцентрика; 4 — тройник; 5— колесный цилиндр; 6 — болт соединительной муфты; 7 — соединительная муфта; 8 — перепускной клапан; 9 — стяжная пружина колодок; 10—колодка тормоза; 11 — регулировочный эксцентрик; 12 — защитный колпак; 13 — опорный палец; 14— гайка; 15 —эксцентрик опорного пальца; 16—шайба; 17—пружина; 18 — поршень; 19 —

уплотнительный манжет; 20—метки на пальцах

На задних тормозах обе колодки приводятся в действие от одного цилиндра. Колодки тормозов разные: передняя имеет длинную фрикционную накладку, задняя — короткую.

Тормоза задних колес автомобилей УАЗ-469 и УАЗ-469Б (рис.2) отличаются только щитами.

Рис 2. Тормоз заднего колеса УАЗ-469, УАЗ-31512, 31514

1 — регулировочный эксцентрик; 2 — щит тормоза; 3 — болт регулировочного эксцентрика; 4 — болт соединительной муфты; 5 — соединительная муфта; 6 — перепускной клапан; 7 — передняя колодка тормоза; 8 — защитный колпак; 9 — уплотнительный манжет; 10 — поршень цилиндра; 11 — пружина; 12— стяжная пружина колодок; 13 — колесный цилиндр; 14 — задняя колодка тормоза; 15 — пластина опорных пальцев; 16 — эксцентрик опорного пальца; 17 — усилитель щита; 18 — гайка; 19 — опорный палец; 20 — метки пальцев

Поршни и уплотнительные манжеты колесных цилиндров передних и задних тормозов УАЗ-469 одинаковые.

Все колодки передних тормозов и передние колодки задних тормозов взаимозаменяемы. Тормозные барабаны одинаковые на всех колесах — съемные со ступиц.

Рис.3. Главный тормозной цилиндр УАЗ-469, УАЗ-31514, 3151 и его привод

1 — стопорное кольцо; 2 — упорная шайба; 3— наружный уплотнительный манжет; 4 — отверстия в поршне; 5 — перепускное отверстие; 6 — шайба; 7 — внутренний уплотнительный манжет; 8 — компенсационное отверстие; 9 — возвратная пружина; 10 — пружина выпускного клапана; 11 — впускной клапан; 12 — выпускной клапан; 13— пробка наливного отверстия; 14 — крышка картера; 15— картер главного тормозного цилиндра; 16 — соединительная трубка; 17 — поршень; 18 — защитный колпак; 19 — толкатель; 20 — контргайка; 21 — вилка толкателя; 22 — палец вилки; 23 — оттяжная пружина педали; 24 — педаль тормоза; 25 — резиновый упор педали тормоза; 26— пол кузова

Привод рабочих тормозов гидравлический. Системы привода тормозов автомобилей УАЗ-469 и УАЗ-469Б отличаются друг от друга только трубопроводами. Педаль тормоза и главный цилиндр (рис.3) установлены на левой продольной балке рамы.

Стояночный тормоз одинаковый для автомобилей УАЗ-469 и УАЗ-469Б — барабанного типа с внутренними колодками, установлен на раздаточной коробке и действует на карданный вал автомобиля (рис.4).

Рис 4. Стояночный тормоз УАЗ-469, УАЗ-31512, 31514 и его привод

1 — регулировочная вилка; 2 — контргайка; 3 — тяга привода, 4-собачка, 5 —рычаг- 6 — разжимный сухарь; 7 —заглушка; 8 — рычаг привода, 9— регулировочный винт; 10-опора колодки, 11-толкатель разжимного механизма, 12 — корпус шариков; 13 — корпус разжимного механизма; 14 — барабан тормоза, 15, 20-колодки тормоза; 16-стяжная пружина колодок ; 17-колпак, 18 — шарик разжимного механизма; 19 — болт, 21-щит корпуса, 22 — корпус регулировочного механизма

В верхней части тормозного щита крепится разжимный механизм, а в нижней — регулировочный. Обе колодки тормоза одинаковые. Привод стояночного тормоза механический.

Техническое обслуживание рабочих тормозов УАЗ-469, УАЗ-3151, 31514

Техническое обслуживание рабочих тормозов УАЗ-469, УАЗ-31512, 31514 заключается в постоянном поддержании их в исправном состоянии, для чего необходимо:

— своевременно проводить регулировку рабочих тормозов и устранять возникающие неисправности, систематически проверять уровень жидкости в главном тормозном цилиндре, который должен быть расположен на 15—20 мм ниже верхней кромки наливного отверстия (см. рис.3), и в случае необходимости доводить его до нормы;

— постоянно следить за герметичностью соединений трубопроводов гидравлического привода тормозов, систематически проверять состояние трубопроводов, а также надежность закрепления трубок на раме и заднем мосту.

— При осмотрах необходимо убедиться в отсутствии повреждений трубок и гибких шлангов. Трубки и шланги с повреждениями должны быть заменены новыми;

— периодически снимать тормозные барабаны и очищать детали тормозов от пыли и грязи.

Периодичность этой операции зависит от условий эксплуатации автомобиля. В летнее время и при езде по грязным дорогам чистка должна проводиться чаще, зимой—реже.

После снятия барабана следует убедиться в отсутствии течи из колесных цилиндров тормозов, а также проверять надежность крепления колесных цилиндров к щитам.

Обратить внимание на состояние защитных колпаков колесных цилиндров, степень износа фрикционных накладок, а также состояние тормозного барабана.

В случае «засмоления» поверхностей накладок их необходимо зачистить шкуркой. При снятых ступицах необходимо подтягивать болты крепления тормозных щитов;

— регулярно промывать тормозную систему УАЗ-469, УАЗ-31514, 3151 и заливать в нее свежую жидкость. Следует иметь в виду, что для тщательной промывки системы необходимо полностью разобрать главный и колесный цилиндры, а трубопроводы продуть.

При прокачке без разборки цилиндров полностью удалить загрязненную тормозную жидкость из системы невозможно.

Регулировка рабочих тормозов УАЗ-469, УАЗ-31512, 31514

Полная регулировка рабочих тормозов УАЗ-469, УАЗ-31512, 31514 включает регулировку зазоров между колодками и тормозными барабанами, а также регулировку свободного хода педали тормоза.

По мере износа фрикционных накладок зазоры между колодками и тормозными барабанами увеличиваются и ход педали тормоза при торможении возрастает.

Для восстановления нормальной величины зазоров и уменьшения хода педали необходимо: поднять домкратом колесо, тормоз которого регулируется, и, вращая колесо, постепенно повертывать регулировочный эксцентрик до тех пор, пока колесо не затормозится.

Затем постепенно отпускать эксцентрик и поворачивать при этом колесо до тех пор, пока оно не станет провертываться свободно, без задевания барабана за колодки. Отрегулировать таким же образом зазоры между колодками и барабанами остальных тормозов.

При регулировке колодок передних тормозов УАЗ-469, УАЗ-31512, 31514, а также передних колодок задних тормозов колесо рекомендуется вращать вперед, а при регулировке задних колодок задних тормозов — назад.

Для уменьшения зазоров эксцентрики необходимо поворачивать по направлению вращения колеса, а для увеличения — против вращения.

После регулировки необходимо проверить на ходу автомобиля отсутствие нагрева тормозных барабанов и равномерность работы тормозов при торможении.

При текущей регулировке ни в коем случае не следует пользоваться опорными пальцами, так как нарушается заводская установка колодок.

Регулировка свободного хода педали тормоза заключается в установке правильного зазора между толкателем и поршнем главного цилиндра. Зазор должен быть в пределах 1,5—2,5 мм, что соответствует свободному ходу педали тормоза 10—16 мм.

Этот зазор необходим для обеспечения возврата поршня главного цилиндра в исходное положение до упора в шайбу при отпущенной педали тормоза во избежание перекрытия внутренней манжетой компенсационного отверстия.

Регулировка свободного хода педали тормоза УАЗ-469, УАЗ-31512, 31514 производится в следующей последовательности:

— установить педаль тормоза до полного прилегания ее к упору, ввернуть стержень соединительной вилки толкатель поршня главного цилиндра таким образом, чтобы при крайнем переднем положении поршня главного цилиндра ось отверстия стержня не доходила бы до оси отверстия в педали на 1,5—2,5 мм (см. рис.3) и в этом положении соединительную вилку законтрить гайкой;

— установить отверстие вилки и педали на одной оси; вставить палец и зашплинтовать.

Заполнение тормозной системы рабочей жидкостью производится в следующей последовательности:

— проверить герметичность всех соединений гидравлического привода тормозов и состояние гибких резиновых шлангов, отвернуть наливную пробку и заполнить главный цилиндр рабочей жидкостью, снять с перепускного клапана тормозного цилиндра правого заднего колеса резиновый колпачок и надеть на клапан специальный резиновый шланг длиной около 400 мм, другой конец этого шланга опустить в стеклянный сосуд емкостью не менее 0,5 л, заполненный наполовину тормозной жидкостью;

— отвернуть перепускной клапан, после чего несколько раз нажать на педаль тормоза. Нажимать следует быстро, отпускать медленно. Прокачивать жидкость через главный тормозной цилиндр УАЗ-469, УАЗ-31512, 31514 до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, опущенного в сосуд с тормозной жидкостью;

— плотно завернуть перепускной клапан колесного цилиндра, снять шланг и надеть колпачок. Завертывать перепускной клапан следует при нажатой тормозной педали.

Тормозные цилиндры остальных колес прокачивать в следующей последовательности:

— нижний (передний) цилиндр переднего правого тормоза, верхний (задний) цилиндр переднего правого тормоза, нижний (передний) цилиндр переднего левого тормоза, верхний (задний) цилиндр переднего левого тормоза, цилиндр заднего левого тормоза.

После прокачки всех тормозов долить в главный цилиндр тормозную жидкость до уровня на 15—20 мм ниже верхней кромки наливного отверстия, прочистить вентиляционное отверстие у наливной пробки и плотно завернуть ее. После этого проверить работу тормозов на ходу.

При правильной регулировке рабочих тормозов УАЗ-469, УАЗ-3151, 31514, их привода и правильно выполненной прокачки тормозов полное торможение должно происходить в пределах 1/2 — 2/3 хода педали, после чего нога должна ощущать жесткую педаль.

Прокачку рекомендуется проводить не только при заполнении тормозной системы жидкостью, но и при отсоединении какой-либо детали гидросистемы для ремонта или замены, т. е. когда воздух может проникнуть в систему.

Техническое обслуживание стояночного тормоза УАЗ-469, УАЗ-31512, 31514

Техническое обслуживание стояночного тормоза УАЗ-469, УАЗ-31512, 31514 состоит в периодической проверке состояния тормоза и его привода, надежности креплений, регулировке и очистке от грязи, смазке деталей разжимного и регулировочного механизма, а также в устранении возникающих неисправностей.

Периодически рекомендуется снимать тормозной барабан и проверять состояние его рабочей поверхности и степень износа тормозных накладок.

Колодки тормоза УАЗ-469, УАЗ-31512, 31514 очищать от пыли и грязи, в случае засмоления поверхностей накладок их зачищать шкуркой.

Несмотря на герметизацию разжимного и регулировочного механизмов, в них постепенно накапливается грязь, поэтому механизмы (особенно разжимный) необходимо периодически разбирать, очищать от грязи и закладывать свежую смазку.

При этом смазка не должна попадать на барабан и фрикционные накладки. Необходимо также обращать внимание на правильность зацепления собачки и сектора рычага стояночного тормоза и состояние их зубьев.

Регулировку стояночного тормоза УАЗ-469, УАЗ-31512, 31514 рекомендуется делать тогда, когда ход рычага тормоза становится более половины своего максимального хода и эффективность торможения становится недостаточной.

Увеличение хода рычага может происходить по двум причинам: из-за больших зазоров между колодками и тормозным барабаном (в этом случае необходимо отрегулировать зазор) или из-за излишнего свободного хода в приводе (в этом случае необходимо отрегулировать длину тяги).

Необходимость в регулировке зазоров между колодками и тормозным барабаном возникает в результате износа фрикционных накладок.

Регулировка зазоров между колодками и барабаном производится в следующем порядке:

— поставить рычаг включения заднего моста и понижающей передачи в раздаточной коробке в нейтральное положение, выключить передний мост и переместить рычаг ручного тормоза в крайнее переднее положение;

— поднять домкратом одно заднее колесо автомобиля и завернуть регулировочный винт так, чтобы тормозной барабан усилием руки не проворачивался, затем отвернуть регулировочный винт на четыре — шесть щелчков, чтобы барабан свободно вращался.

Длина тяги стояночного тормоза УАЗ-469, УАЗ-31514, 3151 регулируется в следующей последовательности:

— поставить рычаг тормоза в крайнее переднее положение, отвернуть контргайку регулировочной вилки, расшплинтовать и вынуть палец, соединяющий вилку и рычаг привода тормоза;

— вращая регулировочную вилку, выбрать все зазоры в приводе с тем, чтобы рычаг привода касался корпуса шариков разжимного механизма стояночного тормоза, после чего отвернуть регулировочную вилку на полтора-два оборота, совместить отверстия в вилке и рычаге, поставить палец, зашплинтовать его и затянуть контргайку.

При правильной регулировке стояночного тормоза автомобиль должен затормаживаться при установке собачки рычага в третью или четвертую впадину сектора (считая от задней части).

Сборка и установка тормозов автомобилей УАЗ-469, УАЗ-31512, 31514

При появлении в тормозах больших износов или повреждений их необходимо разобрать, проверить состояние деталей и их пригодность для дальнейшей работы. Изношенные и поврежденные детали заменить новыми или отремонтировать.

При ремонте обычно подлежат замене тормозные колодки и колесные цилиндры УАЗ-469, УАЗ-31512, 31514 или входящие в них детали, для снятия которых нет необходимости снимать полностью рабочие тормоза.

Снятие, разборка и сборка рабочих тормозов УАЗ-469, УАЗ-31512, 31514

Рабочие тормоза УАЗ-469 в сборе снимают только при их замене новыми или при полной разборке мостов. Для снятия рабочих тормозов в сборе с автомобиля УАЗ-469Б необходимо снимать только ступицу, а на автомобиле УАЗ-469 также и цапфы.

При установке передних тормозов УАЗ-469 необходимо обращать внимание на правильное положение щитов.

На автомобиле цилиндры передних тормозов должны располагаться один впереди, другой сзади. На автомобиле УАЗ-469Б верхний цилиндр должен быть наклонен вперед (от вертикальной оси) на угол около 30°.

При этом колодки при торможении должны отжиматься по ходу вращения тормозного барабана при движении автомобиля вперед. При установке задних тормозов колодка с длинной накладкой должна быть впереди.

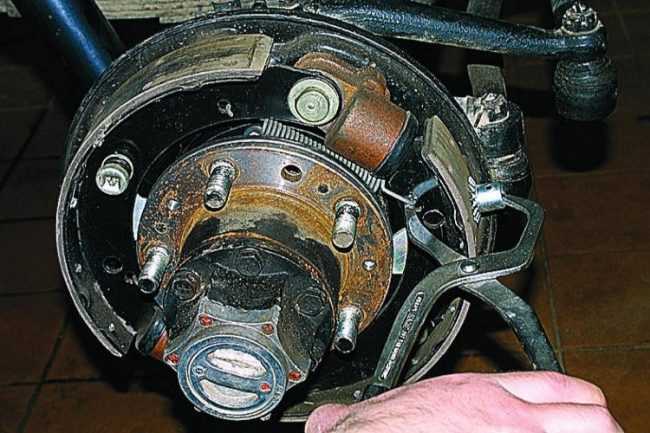

Тормозные колодки УАЗ-469, УАЗ-31512, 31514 снимают в следующем порядке: поднять домкратом автомобиль и сиять колесо, а затем тормозной барабан со ступицы.

Если барабан снимается трудно, то необходимо завернуть съемные болты в три специальные резьбовые отверстия, имеющиеся в усилительном кольце диска, и, равномерно вращая их, снять барабан.

В качестве съемных болтов можно использовать болты для демонтажа полуосей или ведущих фланцев мостов, которые являются их принадлежностью; снять стяжную пружину тормозных колодок, верхние чашки отжимных пружин, пружины и нижние чашки, вынуть стержни, отвернуть гайки опорных пальцев, вынуть опорные пальцы.

Установка тормозных колодок и сборка тормозов производятся в обратном порядке. При сборке необходимо смазать эксцентрики опорных пальцев и опорные поверхности колодок тонким слоем консистентной тугоплавкой и водостойкой смазки.

При этом смазка не должна попадать на накладки колодок и защитные колпаки цилиндров. Колодки должны легко вращаться на опорных пальцах и не заклинивать на
опорах колодок.

Тормозные барабаны обработаны и отбалансированы вместе со ступицами, поэтому после разборки их необходимо устанавливать на те же ступицы.

При установке барабана на место, прежде, чем завернуть винты, следует гайками крепления колес плотно прижать тормозной барабан к ступице и только после этого завернуть винты.

После замены накладок или колодок следует отрегулировать установку колодок тормозов УАЗ-469, УАЗ-31512, 31514. Для этого необходимо:

— поднять колесо домкратом, немного отвернуть гайки опорных пальцев и установить опорные пальцы в начальное положение, затем, нажимая на педаль тормозов с постоянным усилием 12—15 кгс, повернуть опорные пальцы так, чтобы концы колодок со стороны пальцев упирались в тормозной барабан (момент соприкосновения колодок с барабаном определяется по увеличению сопротивления при вращении опорного пальца) и в этом положении затянуть гайки опорных пальцев, следя за тем, чтобы пальцы при этом не повернулись.

Момент затяжки находится в пределах 4—6 кг/см;

— повернуть регулировочные эксцентрики до упора в тормозные колодки и, прекратив нажатие на педаль, повернуть регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно.

При правильной установке новых колодок с неизношенными тормозными барабанами УАЗ-469, УАЗ-31512, 31514 метки на опорных пальцах должны быть расположены или с незначительными отклонениями от этого положения в ту или другую сторону.

При установке новых колодок, когда фрикционные накладки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут несколько нагреваться.

Если нагрев невелик (рука свободно терпит при прикосновении к ободу барабана), то после нескольких торможений колодки приработаются и нагрев прекратится.

При сильном нагреве тормозных барабанов необходимо регулировочными эксцентриками несколько отвести колодки нагревающегося тормоза от тормозного барабана.

Колесные тормозные цилиндры УАЗ-469, УАЗ-31514, 3151 снимать и разбирать в следующем порядке:

— снять тормозной барабан со ступицы, стяжную пружину тормозных колодок, отжимные пружины колодок и их стержни;

— отсоединить трубопровод от цилиндра и снять цилиндр, защитные колпаки цилиндров, вынуть поршни с уплотнительными манжетами и пружины.

Сборка и установка тормозных цилиндров производится в обратном порядке. Замену поршней, манжет и промывку колесных цилиндров можно выполнять без снятия цилиндров с тормозного щита.

Главный тормозной цилиндр УАЗ-469, УАЗ-31512, 31514 снимать и разбирать рекомендуется в следующем порядке:

— снять оттяжную пружину педали тормоза, вынуть палец, отсоединить педаль тормоза от соединительной вилки толкателя и трубопровод от главного цилиндра тормоза и слить тормозную жидкость;

— снять главный цилиндр тормоза, стяжные кольца, защитный колпак и толкатель поршня, стопорное кольцо, затем вынуть упорною шайбу, поршень, шайбу, уплотнительный манжет, возвратную пружину и клапан в сборе.

Сборка и установка главного тормозного цилиндра УАЗ-469, УАЗ-31512, 31514 производится в обратном порядке.

При разборке колесных и главного цилиндров необходимо соблюдать полную чистоту. Резиновые и металлические детали цилиндров можно промывать только в спирте или тормозной жидкости.

Ни в коем случае для этих целей нельзя применять керосин или бензин, так как это вызовет набухание резиновых деталей и отказ тормозов в работе.

Детали тормозных цилиндров после мойки обдуть сжатым воздухом, но не вытирать тканью во избежание попадания волокон на рабочую поверхность деталей и потери герметичности.

Перед сборкой поршни и манжеты погрузить в теплое касторовое масло или тормозную жидкость. Применение минеральных масел недопустимо.

После сборки главного тормозного цилиндра УАЗ-469, УАЗ-31512, 31514 необходимо убедиться в полном и четком возвращении назад поршня под действием возвратной пружины после нажатия на него толкателем.

При этом следует проверить при помощи мягкой проволоки диаметром не более 0,6 мм отсутствие перекрытия компенсационного отверстия цилиндра кромкой манжета поршня.

Шланги передних и задних тормозов необходимо снимать в следующем порядке:

— отвернуть соединительную гайку трубопровода, подводящего тормозную жидкость к шлангу от системы гидропривода, отвернуть гайку крепления наконечника шланга к кронштейну, приваренному на раме, и вывернуть наконечник шланга из соединительного штуцера (на передних тормозах автомобиля УАЗ-469Б) или соединительного тройника (на передних тормозах автомобиля УАЗ-469 и задних тормозах).

Установку шлангов выполняют в обратном порядке. При этом передние шланги должны быть установлены таким образом, чтобы при среднем положении и максимальных углах поворота передних колес шланги не задевали за шины и детали подвески.

Для исключения задеваний допускается небольшая закрутка шлангов при их установке. Чрезмерное перекручивание шлангов не допускается.

_____________________________________________________________________________

  • УАЗ-469
  • УАЗ-31512, 31514
  • УАЗ-3160 Симбир
  • УАЗ-452
  • УАЗ-3303
  • УАЗ-3909
  • УАЗ-2206
  • УАЗ-3962
  • УАЗ-3741
  • Хантер
  • Патриот

_____________________________________________________________________________

_____________________________________________________________________________

УАЗ-469, 31512, 31514

  • Автомобиль УАЗ-469
  • Автомобили УАЗ-31512, 31514
  • Блок цилиндров
  • Двигатель
  • Коробка передач
  • Ведущие мосты
  • Детали мостов
  • Подвеска
  • Рама и кузов
  • Раздатка и карданы
  • Рулевое управление
  • Сцепление
  • Система охлаждения
  • Система смазки
  • Система зажигания
  • Топливная система
  • Тормозная система

_____________________________________________________________________________

УАЗ-3160 Симбир

  • Автомобиль УАЗ-3160 Симбир
  • Двигатель УМЗ-4213
  • КПП и раздаточная коробка
  • Передний мост и подвеска
  • Рулевое управление
  • Сцепление
  • Тормозная система
  • Задний мост и карданные валы

УАЗ-3303, 452, 2206, 3909

  • Автомобили УАЗ-2206, УАЗ-3909
  • Автомобиль УАЗ-452
  • Детали коробки передач УАЗ-452
  • Регулировка деталей мостов УАЗ-452
  • ТО раздаточной коробки УАЗ-452
  • Замена деталей сцепления УАЗ-452
  • Грузовой автомобиль УАЗ-3303
  • Карданная передача УАЗ-3303
  • Коробка передач УАЗ-3303
  • Регулировки переднего моста УАЗ-3303
  • Обслуживание подвески и рамы УАЗ-3303
  • Раздаточная коробка УАЗ-3303
  • Система рулевого управления УАЗ-3303
  • Регулировки сцепления УАЗ-3303
  • Система тормозов УАЗ-3303
  • Обслуживание заднего моста УАЗ-3303
  • Характеристика двигателя УМЗ-421, УМЗ-4218
  • Детали двигателя УМЗ-4218, УМЗ-421
  • ГРМ и клапаны УМЗ-421, УМЗ-4218
  • Коленвал двигателей УМЗ-421, 4218
  • Система охлаждения УМЗ-4218, 421
  • Система смазки двигателя УМЗ-421
  • Топливная система УМЗ-421, 4218

УАЗ-3962, 3741

  • Автомобили УАЗ-3741, 3962
  • Системы двигателя
  • Карданная передача и подвеска
  • КПП
  • Передний мост
  • Ремонт раздаточной коробки
  • Рулевое управление
  • Сцепление
  • Тормоза
  • Задний мост

УАЗ 31519 Хантер

  • Характеристики УАЗ Хантер 315195, 31519
  • Коробка передач
  • Подвеска
  • Раздаточная коробка и карданные валы
  • Рулевой механизм
  • Рулевое управление
  • Сцепление
  • Система тормозов
  • Ведущие мосты
  • Зажигание и электрооборудование
  • Задний мост Спайсер

УАЗ-3163 Патриот

  • Обзор автомобиля Патриот
  • Карданные валы
  • Коробка передач
  • Ведущие мосты
  • Подвеска
  • Раздаточная коробка
  • Рулевое управление
  • Сборка КПП
  • Сцепление
  • Тормозная система
  • Передний мост Спайсер
  • Компоненты двигателя ЗМЗ-409
  • Характеристики ЗМЗ-409
  • Устройство деталей ГРМ ЗМЗ-409
  • Системы питания и охлаждения ЗМЗ-409
  • Система смазки ЗМЗ-409
  • Устройство сцепления ЗМЗ-409

Регулировка рабочих тормозов автомобилей УАЗ-452 и хода педали

Полная регулировка рабочих тормозов грузопассажирских автомобилей семейства УАЗ-452 включает в себе регулировку зазоров между колодками и тормозными барабанами, а также регулировку свободного хода педали тормоза и ее положения в кабине относительно пола.

Регулировка рабочих тормозов автомобилей УАЗ-452.

Регулировка зазоров между колодкам и тормозными барабанами необходима потому, что по мере износа фрикционных накладок зазоры между колодками и тормозными барабанами увеличиваются, и ход педали тормоза при торможении возрастает. Для восстановления нормальной величины зазоров и уменьшения хода педали необходимо регулировать тормоза эксцентриками, головки осей которых выведены наружу.

Оба эксцентрика у рабочего тормоза заднего колеса расположены несколько выше оси колеса, а у тормозов передних колес эксцентрик передней колодки расположен ниже оси колеса, а у задней колодки — выше оси.

Регулировка зазоров между колодкам и тормозными барабанами автомобилей УАЗ-452.

Проводится следующим в следующей последовательности :

1. Поднять домкратом колесо, тормоз которого регулируется.
2. Вращая колесо, постепенно поворачивать регулировочный эксцентрик до тех пор, пока колесо не затормозится.
3. Постепенно отпуская эксцентрик, поворачивать колесо до тех пор, пока оно не станет поворачиваться свободно, без задевания барабана за колодки.
4. Отрегулировать таким же образом зазоры между колодками и барабанами остальных тормозов.

При регулировке колодок передних тормозов, а также передних колодок задних тормозов колесо нужно вращать вперед. При регулировке задних колодок задних тормозов колесо следует вращать назад. Для уменьшения зазоров эксцентрики нужно поворачивать по направлению вращения колеса, а для увеличения их, наоборот, против вращения.

5. Проверить на ходу автомобиля отсутствие нагрева тормозных барабанов и равномерность работы тормозов при торможении.

Нельзя отворачивать при регулировке гайки опорных пальцев колодок и нарушать заводскую установку пальцев. У тормозов задних колес опорные пальцы расположены в нижней части опорного диска тормоза, у тормозов передних колес опорный палец передней колодки находится снизу, а у задней колодки сверху. Эти пальцы нужно регулировать только при установке новых колодок или новых фрикционных накладок.

При правильно отрегулированных зазорах между колодками и тормозным барабаном полное торможение должно происходить в пределах 1/2—2/3 хода педали тормоза. Автомобили УАЗ-452 с полной нагрузкой, с правильно отрегулированными рабочими тормозами на горизонтальном участке сухой бетонной дороги должны останавливаться :

— при движении со скоростью 30 км/ч : на расстоянии не более 6 метров,
— при движении со скоростью 70 км/ч (кроме автобуса) : на расстоянии не более 53 метров
— при движении автобуса УАЗ-452В со скоростью 60 км/ч : на расстоянии не более 37 метров.

Регулировка рабочих тормозов при смене тормозных колодок или фрикционных накладок.

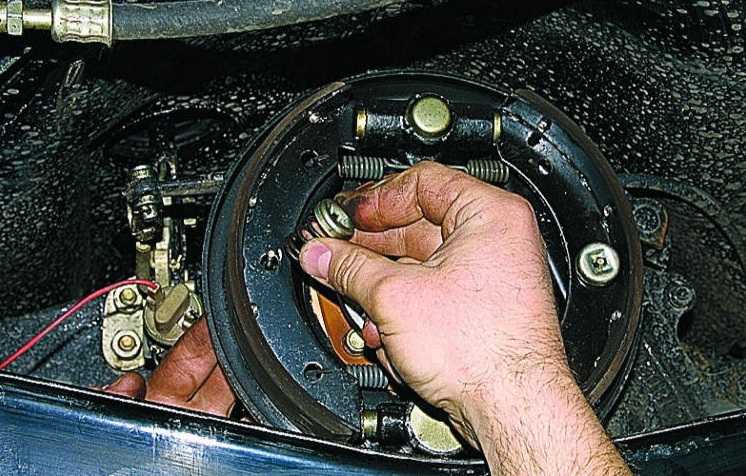

В случае замены фрикционных накладок или тормозных колодок нужно провести регулировку установки колодок. Для этого необходимо :

1. Поднять колесо домкратом.
2. Немного отвернуть гайки опорных пальцев и установить упорные пальцы в начальное положение. У тормозов задних колес метки на торцах должны быть обращены друг к другу. У тормозов передних колес метки должны быть расположены по оси цилиндра.
3. Нажимая на педаль тормоза с постоянным усилием, равным 12-16 кгс, повернуть опорные пальцы так, чтобы концы колодок со стороны пальцев упирались в тормозной барабан. Затянуть в этом положении гайки опорных пальцев, следя за тем, чтобы пальцы при этом не повернулись.
4. Повернуть регулировочные эксцентрики до упора в колодки.
5. Прекратив нажатие на педаль, повернуть регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно.

При установке новых колодок, когда фрикционные накладки еще не приработались к поверхности барабанов, тормозные барабаны после указанной регулировки могут несколько нагреваться. Если нагрев невелик и рука свободно терпит при прикосновении к ободу барабана, то после нескольких торможений колодки приработаются и нагрев прекратится.

При сильном нагреве тормозных барабанов нужно регулировочными эксцентриками несколько отвести колодки нагревающегося тормоза от тормозного барабана. Как текущая, так и монтажная регулировка рабочих тормозов проводиться, когда тормозные барабаны полностью остыли и подшипники колес правильно отрегулированы.

Регулировка свободного хода педали тормоза.

Заключается в установке правильного зазора между толкателем и поршнем главного цилиндра. Зазор должен быть в пределах 1,5—2,5 мм, что соответствует свободному ходу педали тормоза 8-14 мм. Зазор регулируют изменением длины толкателя.

Для регулировки необходимо установить педали тормоза и сцепления на одинаковой высоте от пола кузова, а ход педалей до упора в пол должен быть равен 150+-5 мм. Затем, отпустив контргайку толкателя, вращать за шестигранник толкатель до установления свободного хода педали тормоза в указанных пределах и затянуть контргайку.

Этот зазор необходим для обеспечения возврата поршня главного цилиндра в исходное положение при отпущенной педали тормоза во избежании перекрытия внутренней манжетой компенсационного отверстия.

УАЗ 469 автозапчасти онлайн по низкой цене

  • Главная
  • . ..
  • УАЗ 469 технические характеристики

Выберите спецификацию УАЗ, чтобы просмотреть все детали УАЗ, выставленные на продажу.

Последние объявления

Цена: 350,00 €
