Особенности регулировки клапанов

На тракторы Минского завода устанавливаются двигатели МТЗ Д 240. Это мощный дизельный четырехцилиндровый агрегат мощностью 80 л. с. с неразделённой камерой сгорания горючей смеси. Реже встречаются двенадцатицилиндровые агрегаты, выпускаемые Ярославским моторным заводом (ЯМЗ). Регулировка клапанов на этих моторах не имеет принципиальных отличий от других дизельных агрегатов отечественного производства.

Зазоры коромысел и клапанов проверяют через каждые 480 часов работы, а также после любого ремонта или снятия цилиндров. Зазоры на непрогретом двигателе должны составлять не более 0,25 мм.

Регулировка должна производиться через определенные промежутки времени

Порядок регулировки клапанов

Существуют разные способы, как отрегулировать клапана на МТЗ 82. Различаются они методом поиска ВМТ (высшей мертвой точки), в которой и нужно проводить проверку и регулировку. ВМТ можно определить по появлению топлива в цилиндрах или по упору клапана в поршень при нажатии (ход должен составлять около 10 мм). Некоторые мастера выставляют метки на шкиве коленвала или ориентируются по отверстию в плите и положению маховика.

Однако проще и надёжнее следовать инструкции производителя и придерживаться такого порядка:

1. Провернуть коленвал, пока впускной клапан первого цилиндра не начнет открываться, а выпускной – закрываться. Это легко отслеживается визуально.
2. Отрегулировать зазоры в клапанах № 4, 6, 7 и 8, считая от вентилятора.
3. Повернуть коленвал ещё на один оборот, пока не закроется четвертый цилиндр. После этого отрегулировать зазоры в оставшихся клапанах (1, 2, 3 и 5).

Регулировка клапанов с протяжкой головки цилиндров

Протяжка – важная процедура, поддерживающая надёжное соединение головки и блока цилиндров, что защищает двигатель от утечки масла и обеспечивает его нормальную работу. На современных моторах устанавливают особые пружинные болты, поддерживающие нужный момент затяжки. Но на двигателях типа Д 240 желательно эту операцию проводить в профилактических целях, совмещая с регулировкой клапанов и любым ремонтом головки блока.

Контроль затяжки выполняется только специальными динамометрическими ключами. Порядок затяжки головки стандартный – сначала центральные гайки, затем остальные по принципу «крест-накрест». Момент затяжки ГБЦ – 150—170 Н-м. Недостаточный момент указывает на то, что прочность болта недостаточна, и он может разрушиться. Такой болт нужно заменить. В обратной ситуации, болт также подлежит замене как имеющий повышенную прочность. Это важно, потому что болты головки блока работают в режиме «нагрев – охлаждение» и нуждаются в особом внимании.

Одновременно контролируется состояние прокладок, при необходимости они заменяются на новые.

Источник: https://traktoramira. ru/traktora/kolesnye-traktora/mtz-82-regulirovka-klapanov.html

Смотрите также: реле стартера МТЗ

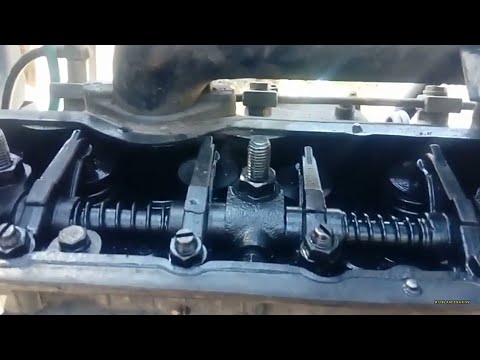

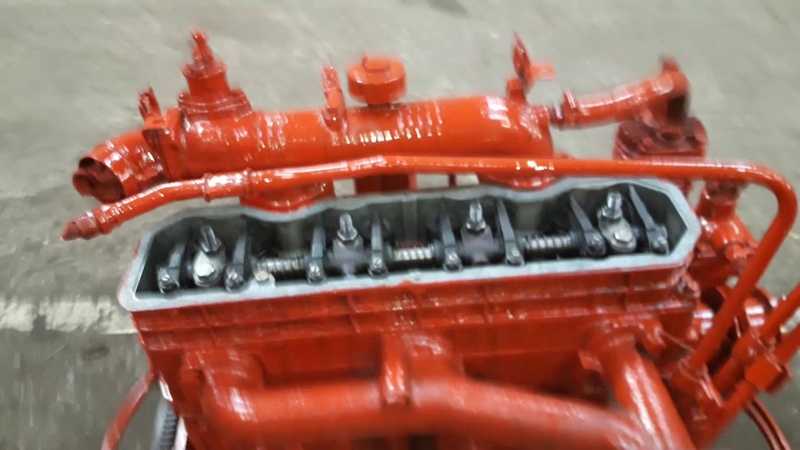

Регулировка клапанов на двигателе Д-240

Зазор в клапанах нужно регулировать на холодном двигателе. Для двигателя Д-240 зазор в впускных клапанах 0,25мм, для выпускных – 0,30мм.

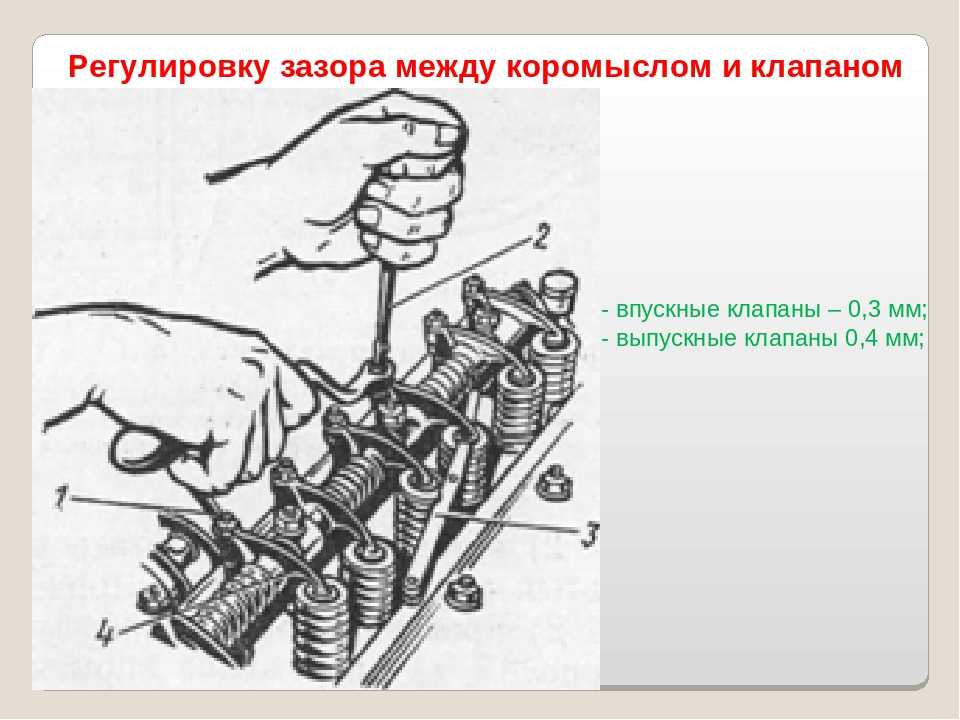

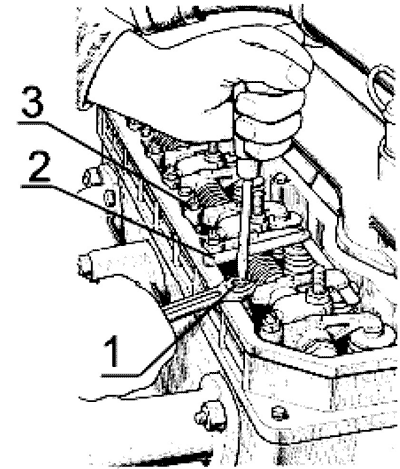

Проверка и регулировка зазоров дизеля:1-контргайка, 2-регулировачный винт, 3-щуп, 4- боек коромысла, 5- стержень клапанов.

1. Очистить от грязи и пыли колпак и крышку головки цилиндров так, чтобы на наружной поверхности не было маслянистых отложений.
2. Снять колпак крышки и обмыть его в керосине.
3. Вывинтить установочный болт и вставить его противоположным концом в отверстие в картере маховика.
4. Проверить крепления стоек валиков коромысел и при необходимости подтянуть их.
5. Установить приспособление КИ-9918 на тарелку пружины впускного клапана, отпустив отжимной кулачок подвижной каретки. Подвижная каретка приспособления под действием пружины должна упираться в боек коромысла.
6. Нажать на коромысло до упора бойка в торец стержня каретки и установить стрелку индикатора на нуль.
7. Если зазор не соответствует допустимым пределам, отрегулировать по показаниям индикатора приспособления клапанный механизм, ввинчивая или вывинчивая регулировочный винт, предварительно отвинтив его контргайку.
8. Проворачивая коленчатый вал на 1/2 оборота, проверьте и при необходимости отрегулируйте зазоры соответственно в третьем, четвёртом и втором цилиндрах .
9. Ввинтить фиксатор в отверстие корпуса маховика. Установите на двигатель снятые составные части.

При отсутствии приспособления КИ-9918 выполняют после четвертого пункта выполняют следующие действия:

1. Установить поршень первого цилиндра в положение, соответствующее концу такта сжатия( оба клапана закрыты).
2. Отпустить контргайку регулировочного винта на коромысле клапана и, ввертывая винт, установить при помощи щупа требуемый зазор между бойком коромысла и торцом клапана.
3. Надежно затянуть контргайку и снова проверить щупом зазор, проворачивая штангу толкателя вокруг ее оси.
4. По окончании регулировки клапанов первого цилиндра повернуть коленчатый вал в направлении часовой стрелки на половину оборота(180о) и приступить к установке зазора в клапанах третьего цилиндра. Зазоры регулируются в последовательности, соответствующей порядку работы цилиндров дизеля(1-3-4-2).

Регулировка и техническое обслу­живание рулевого управления тракторов МТЗ-82

От состояния рулевого управления трактора МТЗ во многом зависят безопасность, качество работы и утомляе­мость водителя. Поэтому техническое обслуживание рулевого управления нужно проводить особенно тщательно. Техническое обслу­живание рулевого управления трактора МТЗ-80, МТЗ-82 заключается в пери­одическом контроле уровня масла в корпусе гидро­усилителя и его замене, смазывании карданных шар­ниров рулевого привода МТЗ, контроле состояния резь­бовых соединений рулевого привода и рулевых тяг, сошки и поворотных рычагов, крепления сектора, проверке и регулировке свободного хода рулевого колеса.

Рулевую колонкутрактора МТЗ необходимо регулировать с целью исключения возможных вибраций на рулевом колесе. Для этого рукой заворачивают гайку 12 (см. рис. 1) до соприкосновения последней с втулкой 10. При этом должны быть выбраны зазоры в соедине­ниях, Затем отворачивают гайку 12 на полтора обо­рота и контрят гайкой 13.

Рис. 1. Привод рулевого ме­ханизма тракторов МТЗ-82

1 — шлицевая втулка; 2 -передний вал; 3, 7 — карданные шарниры; 4 — промежуточная опо­ра; 5 — средний вал; 6 — стойка; 8 — штифт; 9, 12 — гайки; 10 — втул­ка; 11 — амортизатор; 13 — контр­гайка; 14 — рулевое колесо; 15 — маховичок; 16 — рулевой вал; 17, 21 — винты; 18 — промежуточ­ный вал; 19 — труба рулевой ко­лонки; 20 — серьга; 22 — правая стенка стойка; 23 — фиксатор; 24 — пружина; 25 – рукоятка

Масляный фильтр промывают в такой последо­вательности:

Поднимают облицовку. Отсоединяют подводящий маслопровод 12 (см. рис. 2) от крыш­ки 11 редукционного клапана 14. Снимают крыш­ку, для чего сначала отворачивают два болта креп­ления ее к корпусу 22, а затем, используя их в каче­стве демонтажных, вворачивают болты в демонтаж-ные отверстия крышки и снимают ее. Отсоединяют оставшиеся маслопроводы от редукционного клапа­на 14. Удерживая рукой фильтр 13, выворачивают редукционный клапан и снимают сливной фильтр. Промывают фильтр в дизельном топливе.

Рис. 2. Гидроусилитель рулевого управления трак­торов МТЗ-82

1 — пробка; 2 клапанная крыш­ка; 3 регулировочный винт клапана; 4 червяк; 5 — болт крепления регулировочной втулки; 6 — регулировочная втулка; 7 — сектор; 8 — гайка; 9 — рейка; 10 — регулировоч­ный болт; 11 — верхняя крышка; 12 — гайка; 13 — сливной фильтр; 14 — редукционный клапан; 15 — кран управления АБД; 16 — золотник датчика блокировки дифференциала; 17 — маховичок крана управления; 18 — сошка; 19 — гайка сошки; 20 — сливная пробка; 21 — поворотный вал; 22 — кор­пус; 23 — упор рейки; 24 — регулировочные прокладки; 25 — шток; 26 — поршень; 27 — передняя крышка цилиндра; 28 — упорный подшипник; 29 — шайба; 30 — сферическая гайка; 31 — золотник

Для установки фильтра операции выполняют в обратной последовательности:

Фильтр промывают при ТО-3 (960-1000 моточа­сов работы). Одновременно нужно подтянуть гай­ку 8 крепления сектора на поворотном валу.

В гидроусилителе МТЗ-82 регулируют :

зацепление чер­вяк-сектор и сектор-рейка, затяжку гайки червяка, осевой ход поворотного вала, предохранительный клапан, а также управление краном блокировки дифференциала.

Зацепление «червяк-сектор» и затяжку гайки чер­вяка регулируют в следующей последовательности. Поддомкрачивают трактор, чтобы передние колеса не касались грунта. Затем ослабляют затяжку ре­гулировочного болта 5, вводят в паз втулки 6 ключ и поворачивают ее по ходу часовой стрелки до упо­ра зубьев червяка и сектора (при этом сошка 18 дол­жна находиться в среднем положении). Втулку по­ворачивают против хода часовой стрелки так, что­бы по наружному диаметру она провернулась на 10-12 мм. Затягивают болт 5. Запускают двигатель и проверяют отсутствие заеданий в зацеплении «чер­вяк-сектор» при повороте рулевого колеса в обе сто­роны до упора. Если при этом имеют место заеда­ния, то нужно увеличить зазор в зацеплении, отпу­стив болт 5 и повернув втулку 6 дополнительно по ходу часовой стрелки. Усилие на рулевом колесе не должно превышать 30-40 Н. Регулировка затяжки сферической гайки 30 чер­вяка заключается в правильной затяжке упорных шариковых подшипников 28 для обеспечения нормального поджатая кольцами подшипников торцов золотника 31. От этой регулировки во многом зави­сит исправная работа гидроусилителя. Чрезмерная затяжка гайки 30 может вызвать перекос золотника и увеличение усилия поворота. Зазоры между под­шипниками и золотником приводят к увеличению свободного хода рулевого колеса, а также к колеба­ниям колес, так как в этих условиях золотник может произвольно перемещаться, изменяя соответственно направление потока масла в одну или другую по­лость цилиндра поршня Перед затяжкой гайки 30 отворачивают четыре болта крепления распределителя, снимают крышку 29. Крепят распределитель двумя диаметрально рас­положенными болтами к корпусу гидроусилителя, подложив под головки болтов набор шайб (или гай­ку), толщина (или высота) которых равна толщине фланца крышки 29. Затягивают, предварительно расшплинтовав, гайку моментом силы 20 Н-м. При этом кольца подшипника 28 должны быть плотно прижаты к торцам золотника 31. Затем отворачи­вают гайку на 1/10-1/12 оборота, чтобы совместить прорезь гайки под шплинт и отверстие в червяке, и шплинтуют гайку. Выворачивают два болта, ввер­нутые в корпус, устанавливают на место крышку 29 и закрепляют распределитель. Зацепление «сектор-рейка» регулируют проклад­ками 24 под фланцем упора 23 рейки. При этом за­зор между упором и рейкой 9 должен быть 0,1-0,3 мм. Проверяя этот зазор, нужно поджимать рейку 9 к сектору 7. Осевой ход поворотного вала трактора МТЗ регулируют в сле­дующей последовательности: ослабляют затяжку контргайки и вворачивают регулировочный винт 10 до упора в торец вала. Затем выворачивают болт 10 па 1/8-1/10 оборота и контрят его гайкой. Предохранительный клапан проверяют следую­щим образом. В нагнетательную магистраль или в клапанную крышку вместо пробки 1 подсоединяют манометр со шкалой деления от 0 до 10 МПа. Запус­кают двигатель и поворачивают рулевое колесо из одного крайнего положения в другое. При мак­симальной частоте вращения коленчатого вала дизеля, доводят температуру масла в гидросистеме трактора МТЗ до 50±5°С. При этом давление должно достигать 8,8 МПа. Если показания манометра меньше, повышают давление до требуемых значений, медленно ввора­чивая винт 3. После регулировки винт 3 нужно за­контрить гайкой и установить колпак. Признак нарушения регулировки предохрани­тельного клапана — увеличение усилия на рулевом колесе. Свободный ход рулевого колеса проверяют на стоянке при работающем двигателе. При этом он не должен превышать 20°. Если свободный ход руле­вого колеса больше, проверяют зазоры в соединени­ях рулевого привода и при необходимости подтяги­вают гайки крепления сошки и сектора, крепление поворотных рычагов передних мостов и шарниров рулевых тяг, затяжку гайки червяка, регулировку зацепления «червяк-сектор», «сектор-рейка» и осе­вой ход поворотного вала гидроусилителя. Необходимо регулярно следить за уровнем мас­ла в гидросистеме рулевого управления трактора МТЗ. Если уро­вень масла меньше нижней риски на масломере, ра­ботать на тракторе категорически запрещается. При замене масла одновременно нужно промывать заливной фильтр. После замены масла прокачивают гидросистему рулевого управления трактора МТЗ в таком порядке:

Поддомкрачивают передний мост до отрыва пере­дних колес от грунта. Запускают двигатель и при малой частоте вращения коленчатого вала двигате­ля поворачивают рулевое колесо в крайние положе­ния по 8-10 раз (вначале медленно, затем быстро), не удерживая его при этом в крайних положениях. За­тем проверяют уровень масла и при необходимости доливают его до верхней метки масломера. Распределитель трактора МТЗ приходится снимать и заново уста­навливать в случае замены его уплотнительных ко­лец и промывки деталей.

При установке распредели­теля выполняют следующее. Проверяют наличие уп­лотнительных колец на торцах распределителя и по­ложение золотника 31 в его корпусе. Золотник должен быть установлен так, чтобы его торец с фаской по на­ружному диаметру был направлен к корпусу гидро­усилителя. Противоположная установка золотника приведет к резкому повышению усилия поворота. Устанавливают распределитель трактора МТЗ без наружной крышки 29 и крепят его к корпусу гидроусилителя МТЗ двумя диаметрально расположенными болтами, под­ложив под головки болтов набор шайб, толщина которых равна высоте крышки. Ставят упорный подшипник 28, шайбу с конусом и затягивают сфе­рическую гайку 30 в соответствии с рекомендация­ми, приведенными выше.

Признак правильной за­тяжки гайки — отсутствие зазоров между золотником и кольцами подшипника и отдачи рулевого колеса (возвращение золотника в нейтральное положение) после прекращения его вращения влево.

refac.ru

Блок цилиндров и клапаны двигателя Д-243

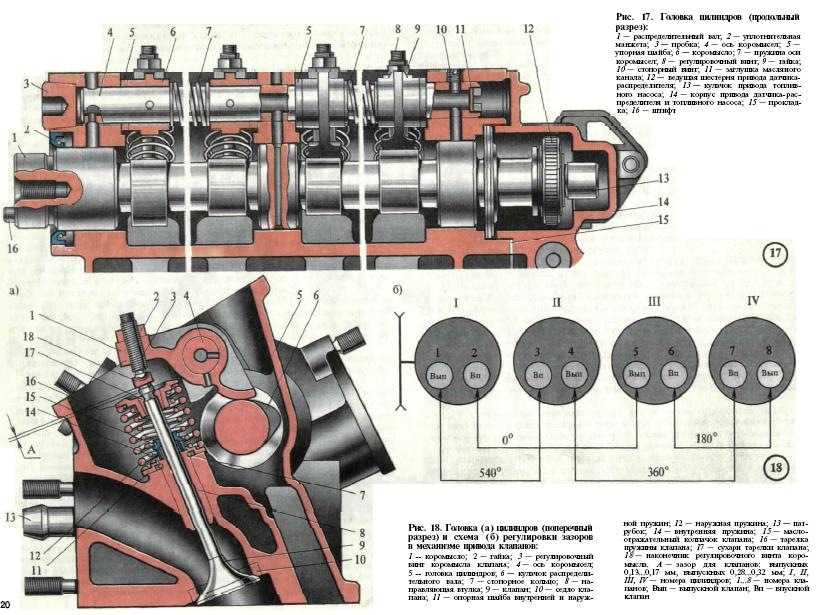

Головка блока цилиндров Д-243

Головка блока цилиндров двигателя Д-243 трактора МТЗ-82 представляет собой чугунную отливку, во внутренних полостях которой имеются впускные и выпускные каналы, закрываемые клапанами. Для обеспечения отвода тепла головка цилиндров имеет внутренние полости, в которых циркулирует охлаждающая жидкость. На головке блока цилиндров сверху устанавливаются стойки, ось коромысел с коромыслами, крышка головки, впускной коллектор и колпак крышки, закрывающий клапанный механизм.

Со стороны топливного насоса в головке блока двигателя МТЗ-82 установлены четыре форсунки, а со стороны генератора к головке крепится выпускной коллектор. Для уплотнения разъема между головкой и блоком цилиндров установлена прокладка из армированного перфорированным стальным листом асбестового или безасбестового полотна. Отверстия для гильз цилиндров и масляного канала окантованы стальными обечайками.

Проверка затяжки болтов крепления головки цилиндров Д-243

Проверку затяжки болтов крепления головки цилиндров Д-243 трактора МТЗ-82 производите по окончании обкатки и через 1000 часов работы на прогретом дизеле в следующем порядке:

— снимите колпак и крышку головки цилиндров;- снимите ось коромысел с коромыслами и стойками;- динамометрическим ключом проверьте затяжку всех болтов крепления головки цилиндров в последовательности, указанной на рисунке 19, и, при необходимости, произведите подтяжку. Момент затяжки -200±10 Нм.

После проверки затяжки болтов крепления головки блока цилиндров двигателя МТЗ-82 установите на место ось коромысел и отрегулируйте зазор между клапанами и коромыслами.

Схема последовательности затяжки болтов крепления головки цилиндров двигателя Д-243

Блок цилиндров двигателя Д-243

Блок цилиндров Д-243 является основной корпусной деталью дизеля и представляет собой жесткую чугунную отливку. В вертикальных расточках блока установлены четыре съемные гильзы, изготовленные из специального чугуна.

Гильза устанавливается в блок цилиндров двигателя МТЗ-82 по двум центрирующим поясам: верхнему и нижнему. В верхнем поясе гильза закрепляется буртом, в нижнем — уплотняется двумя резиновыми кольцами, размещенными в канавках блока цилиндров. Гильзы по внутреннему диаметру сортируются на три размерные группы: большая (Б), средняя (С) и малая (М). Маркировка группы наносится на заходном конусе гильзы.

Нужно устанавливать гильзы блока Д-243 одной размерной группы. Между стенками блока цилиндров и гильзами циркулирует охлаждающая жидкость.Торцовые стенки и поперечные перегородки блока цилиндров имеют приливы, предназначенные для образования опор коленчатого вала. На эти приливы установлены крышки. Приливы вместе с крышками образуют постели для коренных подшипников. Постели под вкладыши коренных подшипников расточены с одной установки в сборе с крышками коренных подшипников. Менять крышки местами не допускается.

Блок цилиндров Д-243 имеет продольный канал, от которого по поперечным каналам масло поступает к коренным подшипникам коленчатого вала и подшипникам распределительного вала. На наружных поверхностях блока цилиндров имеются обработанные привалочные плоскости для крепления центробежного масляного фильтра, водяного насоса, фильтров грубой и тонкой очистки топлива, маслозаливной горловины.

Механизм газораспределения ГРМ Д-243

Механизм газораспределения двигателя Д-243 трактора МТЗ-82 состоит из распределительного вала, впускных и выпускных клапанов, а также деталей их установки и привода: толкателей, штанг, коромысел, регулировочных винтов с гайками, тарелок с сухариками, пружин, стоек и оси коромысел.

Распредвал Д-243 — трехопорный, приводится в действие от коленчатого вала через шестерню распределения. Подшипниками распределительного вала служат три втулки, запрессованные в расточки блока. Передняя втулка (со стороны вентилятора) из алюминиевого сплава, имеет упорный бурт, удерживающий распредвал от осевого перемещения, остальные втулки чугунные.

Толкатели двигателя Д-243– стальные. Рабочая поверхность тарелки толкателя наплавлена отбеленным чугуном и имеет сферическую поверхность большого радиуса (750 мм). В результате того, что кулачки распределительного вала изготовлены с небольшим конусом, толкатели в процессе работы совершают вращательное движение.

Штанги толкателей изготовлены из стального прутка. Сферическая часть, входящая внутрь толкателя, и чашка штанги закалены. Коромысла клапанов двигателя МТЗ-82 — стальные, качаются на оси, установленной на четырех стойках. Крайние стойки — повышенной жесткости. Ось коромысел полая, имеет восемь радиальных отверстий для смазки коромысел. Перемещение коромысел вдоль оси ограничивается распорными пружинами.

Впускные и выпускные клапаны Д-243 изготовлены из жаропрочной стали. Они перемещаются в направляющих втулках, запрессованных в головку цилиндров. Каждый клапан Д-243 закрывается под действием двух пружин: наружной и внутренней, которые воздействуют на клапан через тарелку и сухарики.

Уплотнительные манжеты, установленные на направляющие втулки клапанов, исключают попадание масла в цилиндры дизеля и выпускной коллектор через зазоры между стержнями клапанов и направляющими втулками.

Проверка зазора между клапанами и коромыслами двигателя Д-243

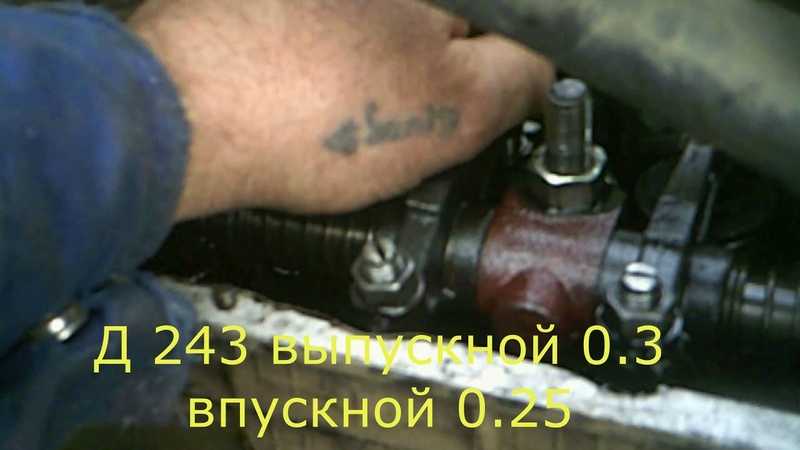

Зазоры между клапанами и коромыслами двигателя Д-243 проверяйте и, при необходимости, регулируйте через каждые 500 часов работы, а также после снятия головки цилиндров, подтяжки болтов крепления головки цилиндров и при появлении стука клапанов. Зазор между бойком коромысла и торцом стержня клапана при проверке на непрогретом дизеле ( температура воды и масла должна быть не более 60 ºС) должен быть:

Для двигателя Д-243 и его модификаций:- впускные и выпускные клапаны — 0,25 мм (+0,10 -0,05)При регулировке зазор между торцом стержня клапана и бойком коромысла на непрогретом дизеле устанавливайте: впускные и выпускные клапаны – 0,25 мм (-0,05)

Регулировку клапанов двигателя Д-243 производите в следующей последовательности:

— снимите колпак крышки головки цилиндров и проверьте крепление стоек оси коромысел;- проверните коленчатый вал двигателя МТЗ-82 до момента перекрытия клапанов в первом цилиндре (впускной клапан первого цилиндра начинает открываться, а выпускной заканчивает закрываться) и отрегулируйте зазоры в четвертом, шестом, седьмом и восьмом клапанах (считая от вентилятора), затем поверните коленчатый вал на один оборот, установив перекрытие в четвертом цилиндре, и отрегулируйте зазоры в первом, втором, третьем и пятом клапанах.

Для регулировки зазора отпустите контргайку винта на коромысле регулируемого клапана и, поворачивая винт, установите необходимый зазор по щупу между бойком коромысла и торцом стержня клапана. После установки зазора затяните контргайку. По окончании регулировки зазора в клапанах поставьте на место колпак крышки головки цилиндров.

techspez.ru

Регулировка клапанов д 240 своими руками

Регулировка клапанов д 240 станет более простой, если сначала разобраться с их назначением и устройством.

Клапаны – это чрезвычайно важные элементы в двигателе, которые отвечают за впуск воздуха в цилиндры. Через них также выводятся наружу продукты сгорания.

Оба клапана, впускной и выпускной, производятся из стальных сплавов, устойчивых к высоким температурам. Та часть клапана, которая отвечает за уплотнение, выполнена из никелевых сплавов. Тарелка выпускного клапана всего на 6 миллиметров меньше, чем тарелка клапана впускного. Сами эти устройства находятся во втулках, выполненных из нескольких металлов. Они плотно закреплены на головке блока цилиндров в движке.

Прижимаются клапаны с помощью пружин. В холодном двигателе зазоры клапанов не должны превышать 0,25 мм.

Регулировка клапанов д 240 своими руками

И так к работе…

• В идеале, регулировку клапанов нужно проводить через каждые 20 суток (480 ч) работы двигателя. Порядок действий при регулировке всегда одинаков.

• Для начала нужно снять колпак, расположенный на крышке головки блока цилиндров.

• После этого нужно убедиться, что крепления стоек валика коромысел достаточно хорошо затянуты. Поршень в первом цилиндре нужно перевести в положение, соответствующее верхней мертвой точки.

• Когда это будет сделано, необходимо закрыть впускной и выпускной клапаны. Получив полный доступ к клапанам необходимо открутить контргайку на креплении коромысла того клапана, который следует отрегулировать, однако снимать его не следует – достаточно ослабить.

• После этого можно будет отрегулировать зазор, используя винт, измерить размер зазора можно с помощью щупа. Завершив регулирование, нужно собрать устройство в обратном порядке, убедившись, что при сборке зазор не изменился.
• Когда производится регулировка клапанов д 240, необходимо помнить о том, что данную процедуру следует производить в строгой последовательности. Она полностью соответствует тому порядку, в котором работают дизельные двигатели – 1-3-4-2. Проворачивая коленчатый вал на пол-оборота по часовой стрелке, можно работать с еще не отрегулированными клапанами. После того, как процедура будет завершена, необходимо проверить работу клапанов, запустив двигателей.

Регулировки дизеля мтз.

Давление масла в системе смазки на прогретом дизеле при номинальной частоте вращения коленчатого вала, кг/см2, (МПа)	2,0-3,0(0,2-0,3)
Прогиб ветви ремня вентилятора, расположенной между шкивами генератора и коленчатого вала, при нажатии с усилием 4 кгс (40 Н), мм	15-20
Рекомендуемая температура охлаждающей дизель жидкости (тепловой режим), град	75-95
Зазор между бойком коромысла и торцом стержня клапана на непрогретом дизеля, мм	0,25-0,30
Давление начала впрыска топлива форсункой (давление начала подъёма иглы распылителя), кгс*см2(МПа)	ФД-22 175+5(17,5+0,5) ФД-22М 178+7(17,8+0,7)
Угол опережения подачи топлива топливным насосом (номинальный до ВМТ), град	23-25 20 (с топл. насосом НД-21/4)
Момент затяжки, кгс*м (Н*м):
болтов коренных подшипников	20-22 (200-220)
болтов крепления головки цилиндров	19-21 (190-210)
гаек крепления головки цилиндров Д-240	18-20 (180-200)
гаек шатунных подшипников	16-18 (160-180)
болтов крепления маховика	18-20 (180-200)
болта шкива коленчатого вала	10,5424-28 (240-280)
болтов крепления противовесов коленчатого вала	12-14 (120-140)
болтов крепления форсунок	2-2,5 (20-25)

traktormtz80.narod.ru

Читайте также: обороты вом МТЗ-80

Регулировка клапанов мтз 80 д 240

Регулировка клапанов мтз 80 д 240 производится очень удобным способом. Конструктора минского моторного завода предлагают быстрый и эффективный метод. Заключается он в следующем.

Содержание статьи:

• 1 Установка поршня первого цилиндра
  • 1. 1 Установка стопора положения первого цилиндра
  • 1.2 Регулировка клапанов в первом положении коленвала
  • 1.3 Второе положение коленвала
• 2 Зазоры клапанов на двигателе д240,д245
• 3 Регулировка клапанов
• 4 Регулировка клапанов отдельно на каждом цилиндре
  • 4.1 Порядок работы цилиндров  д240.
  • 4.2 Положение поршня первого цилиндра
  • 4.3 Порядок регулировки клапанов каждого цилиндра
• 5 Периодичность регулировки клапанов

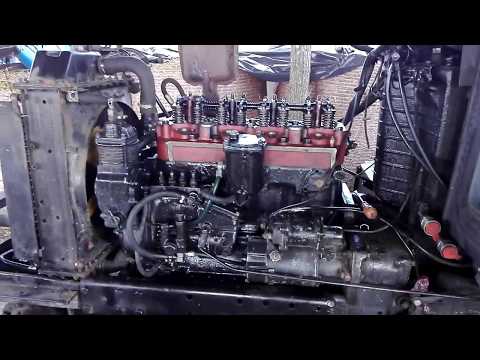

Установка поршня первого цилиндра

Необходимо выставить поршень первого цилиндра в верхнюю мертвую точку. Но не в момент сжатия топлива. Потому что его очень проще определить при подходе поршня в вмт выпускной клапан начнет закрываться а впускной сразу после прохождения вмт начнет открываться. Необходимо поймать такое промежуточное положение при котором оба клапана будут закрыты. Для большей уверенности можно поставить стопор который находится на переходной пластине.

Установка стопора положения первого цилиндра

 Он выворачивается и вворачивается обратной стороной. При этом он должен попасть в паз маховика. Но делать это не обязательно так в таком положении в большой точности положения поршня в вмт нет необходимости.

  Поршень четвертого цилиндра будет находиться в вмт. В момент сжатия. В этом положении оба клапана 4 цилиндра будут закрыты и готовы к регулировке.

Поршень второго цилиндра будет находиться в нижней мертвой точке. В начале такта сжатия, поэтому впускной клапан закрывается а  выпускной клапан закрыт. Можно регулировать выпускной клапан  2ого цилиндра

Поршень третьего цилиндра находится в конце такта расширения топлива поэтому впускной клапан будет закрыт а при дальнейшем движении поршня к вмт начнет открываться выпускной клапан следовательно можно регулировать впускной клапан  третьего цилиндра.

Регулировка клапанов в первом положении коленвала

Следовательно в данном положении коленвала регулируются по счёту клапана

4 – 6 – 7 – 8

Порядок расположения клапанов берётся от передней части двигателя то есть со стороны радиатора.

После регулировки этих клапанов проворачиваем коленвал на один оборот, то есть на 360 градусов.

Второе положение коленвала

В этом положении поршень первого цилиндра встанет в положение вмт в момент сжатия топлива. То есть впускной и выпускной клапана будут закрыты

Поршень 3 цилиндра находится в нижней мертвой точке. В начале такта сжатия выпускной клапан закрыт

Поршень второго цилиндра находится в конце такта расширения топлива поэтому впускной клапан закрыт

Исходя из этого регулируем клапана по порядку

                                                   1 – 2 – 3 – 5

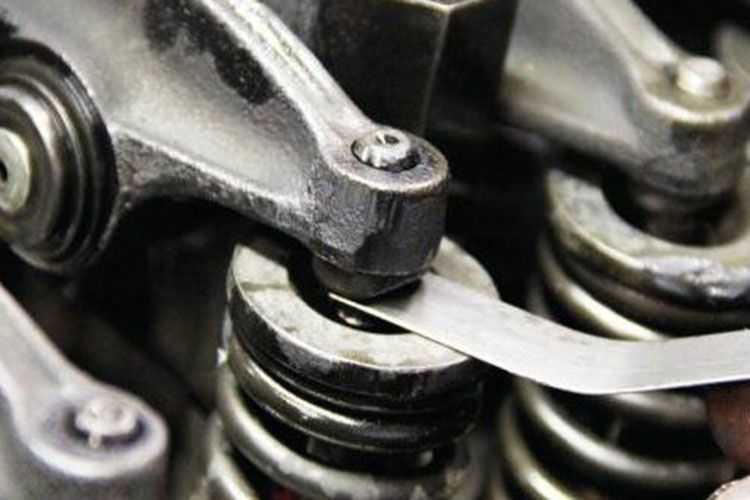

Зазоры клапанов выставляются при помощи щупа

Зазоры клапанов на двигателе д240,д245

На впускных клапанах выставляется зазор 0,25 мм

На выпускных клапанах ставится зазор  0,45 мм

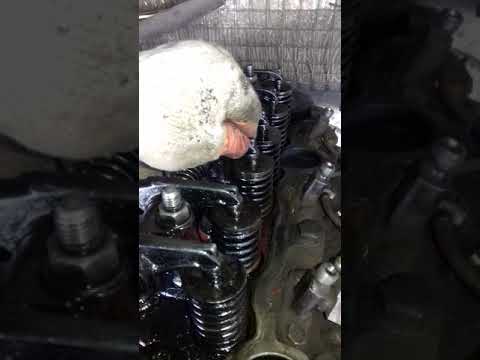

Регулировка клапанов

Перед началом регулировки необходимо протянуть болты крапления вала коромысел. Он бывает отпущен. Поэтому отрегулировать клапана не получится. Лучше убедится сразу в надежности соединения. Щуп вставляется между коромыслом и торцом стержня клапана регулировочный винт подкручивается таким образом. Чтобы щуп с  небольшим усилием проходил между стержнем и коромыслом.  Он не должен, быть зажат и не должен свободно ходить. После того как зазор установлен. Регулировочный винт контрогается при помои стопорной гайки. При этом винт необходимо придерживать отверткой.

Данный порядок регулировки конечно простой и удобный. Но не всегда можно запомнить порядок регулировки клапанов. И не всегда под рукой есть книга или интернет чтобы напомнить. Поэтому можно воспользоваться другим порядком регулировки.

Регулировка клапанов отдельно на каждом цилиндре

Он заключается в подведении каждого поршня в ВМТ в момент сжатия. Достаточно только помнить порядок работы цилиндров двигателя.

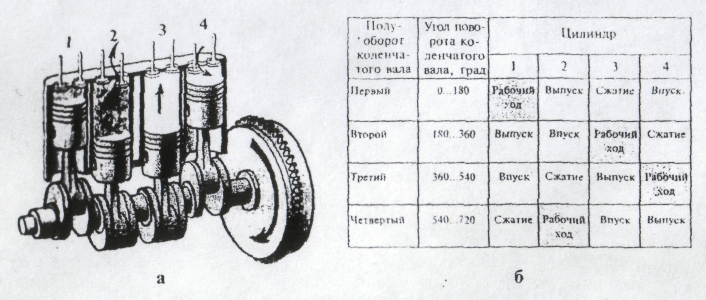

Порядок работы цилиндров  д240.

1 – 3 – 4 – 2

Положение поршня первого цилиндра

Необходимо правильно определить положение поршня первого цилиндра в ВМТ в момент сжатия. Ориентироваться необходимо по клапанам. При достижении поршнем вмт впускной клапан закроется а выпускной будет закрыт. И  момент когда поршень подходит к вмт оба клапана закрыты и коромысла не движутся. Для более точного положения можно выставить стопор. Он укажет на точное положение поршня. За один цикл работы двигателя поршень в данном случае первого цилиндра дважды подходит к вмт. Поэтому очень важно установить именно положение в момент сжатия. Когда клапана закрыты и неподвижны. Второе положение описано выше . При  нем один клапан закрывается другой открывается. Нас интересует в данном случае первое положение.

Порядок регулировки клапанов каждого цилиндра

Регулируются клапана первого цилиндра.

Затем коленчатый вал проворачивается на половину оборота и регулируются клапана 3 цилиндра.

Еще половина оборота или 180 градусов. Регулируются клапана 4 цилиндра.

половина оборота вала и регулируем клапана 2 цилиндра.

Проворачивать  вал можно за болт крепления передней ступицы шкива коленвала при помощи головки и трещётки.

Перед тем как проворачивать  двигатель необходимо вытянуть трос останова двигателя. Что бы избежать возможность его запуска. И безусловно КПП поставить в нейтральное положение. В случае если на двигателе установлена система впрыска комон рейл. Выключить зажигание.

Периодичность регулировки клапанов

Регулировка клапанов мтз 80 д 240 производится при проведении работ ТО-2 , а также при снятии установке головки блока двигателя. Кроме того при подтяжке болтов крепления головки и при появлении стука клапанов.

Мерседес Дизель Процедура Регулировки Клапана

Мерседес Дизель Процедура Регулировки Клапана

Дом Автомобили для продажи Продажа грузовиков Где мы Ссылки на другие дизельные сайты О нас Почему дизель? Дизель Видео Как они работают Как они звучат   Видео Часто задаваемые вопросы Уклоняться Техническое обслуживание дизеля советы, детали и DVD-диски DIY VW Diesel Советы по техническому обслуживанию, запчасти и самодельные DVD Страница технического обслуживания Mercedes Diesel Продажа дизельных запчастей Мерседес Отзывы Политика возврата Напишите нам

Дизельный клапан Mercedes Процедура регулировки



Продажа автомобилей

Продажа грузовых автомобилей

Где мы

Ссылки на другие дизельные узлы

О нас

Почему дизель?

Как они работают

Как они звук

Фольксваген советы по обслуживанию дизеля

Додж советы по обслуживанию дизеля

Био дизель и WVO стр.

Мерседес Продажа дизельных запчастей

Мерседес советы по обслуживанию дизеля

Отзывы





Все детали, используемые в эти фото доступны на дизеле запчасти для продажи стр.

Дизельный клапан Mercedes Процедура регулировки



Один из самых недооцененных процедуры технического обслуживания, кроме жидкости и фильтров, должны

быть клапаном корректирование. Мерседес рекомендует эту простую процедуру каждые 12 тыс. миль

или один год. я не могу сказать сколько я вижу старых дизельных мерседесов, которые отчаянно нуждаются

клапаны отрегулированы. это сделать не сложно даже новичку. Есть пара

специальные ключи, щуп Ну и новая прокладка клапанной крышки. Одна машина в

 в частности, что я сделал клапаны, перешел от неровного хода салазок к плавному

как Cadillac только из-за регулировка клапана. Это фото для

сделай сам, так что продолжай и позволяет отрегулировать некоторые клапаны………

Охрана и безопасность советы:

Пожалуйста, не забудьте утилизируйте все использованные жидкости в соответствующем центре утилизации. Быть помните, чтобы не проливать и не брызгать жидкости на себя, других или землю. Также в качестве совета по безопасности, пожалуйста, помните, когда вы работаете над или под свой автомобиль, надеть защитные очки и зафиксировать автомобиль стопорами и утвержденные стойки домкрата!





Эту работу необходимо выполнять при ХОЛОДНОМ двигателе. Значение он простоял ночь и не работает.

Теперь ваш двигатель может выглядеть немного иначе, чем этот один. Это номер 617

.

Модель без турбонаддува. Но эта процедура одинакова для 4-цилиндровый или 5-цилиндровый дизельный двигатель.

Начните с снятия шланга сапуна на клапанной крышке. Турбо-модель будет иметь

немного другая конфигурация, которая устанавливается в воздухе очиститель.



Внимательно осмотрите тягу дроссельной заслонки. Сделать рисовать или делать цифровые фотографии,

, но не начинайте просто разбирать вещи. Мне нравится удалить МИНИМАЛЬНОЕ количество связи

 для облегчения установки и избавления от головной боли. Помните меньше разбираешь, тем проще

работа будет. ***Изящный трюк*** Перед тем, как ты просто разъедините соединение, возьмите немного силикона

или распылите WD-40 и распылите в сустав. Со временем и вероятно из-за отсутствия надлежащего

смазка, маленькая половинка пружины станет липкой и трудно снять и может сломаться.

Спрей помогает смазать пружину, чтобы она двигалась в роща, и пусть мяч

выйти, не сломав пружину.



После распыления я осторожно использую отвертку с плоским лезвием и выталкиваю сустав врозь. Пожалуйста

не давите на розетку, иначе она сломается. Не спрашивай меня откуда я это знаю 🙁



Это соединение после того, как оно развалится. Очистить и повторно смазать перед повторной сборкой.



Удалите соединение в месте соединения с впрыском насос. Если у вас турбодизель,

 тоже снимите шарнир на круиз-контроле привод.



Для всех владельцев турбодизелей вы, вероятно, видите связь это другая настройка на

двигатель без турбонаддува. Не беспокоиться! Просто посмотри на свой конкретной связи и удалить

 минимум необходимо. Также ослабьте четыре клапана закройте гайки гнездом на 13 мм.

***Trick***  Когда я буду выполнять эту работу, я удалю достаточно рычажного механизма, чтобы освободить клапан

крышка. Вся связь на картинке на клапане крышка, просто остается там, включая кабели.

 Когда крышка клапана снята, я просто кладу ее на спиной к крылу, со всеми

 вещи, все еще прикрученные к клапанной крышке. Делает это Намного легче!



Для моделей без турбонаддува снимите шланг с воздуха. очиститель для дополнительной комнаты

при снятой клапанной крышке.



После того, как гайки сняты, я просто поднимаю клапанную крышку вверх и положить его на крыло водителя.

Все соединения и два кабеля, которые вы видели в предыдущие фото, все еще прикручен к клапану

крышка сверху.

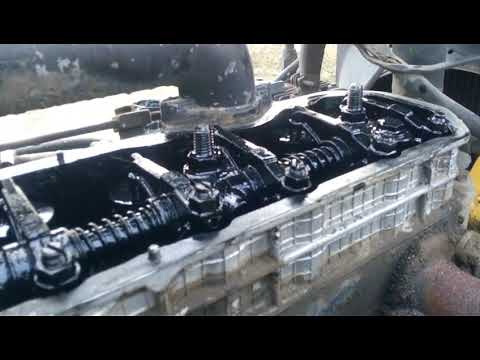

Открытая верхняя часть головки блока цилиндров.





Если вы когда-либо пытались провернуть двигатель болт коленвала, знаете ли это почти

невозможно добраться при включенном вентиляторе и т.п. Используй свой ключом на 22 мм и поверните двигатель за

Болт насоса гидроусилителя руля. Да, вам нужно сделать уверен, что ваш ремень натянут по спецификациям.

***Всегда поворачивайте по часовой стрелке, а не против часовой стрелки!



Направьте кулачок распределительного вала цилиндра номер 1 прямо вверх, 90 градусов относительно регулировочной площадки, как показано на рисунке. К для вашего глаза это будет выглядеть так, как будто мочка находится примерно в положении «1 час». Никогда попробуйте отрегулировать клапан с кулачком в любом другом положении, кроме этого путь.



Еще один снимок позиции навеса.

Теперь может возникнуть некоторая путаница, какой клапан является впускным и выхлоп. На 4цил

и 5цил дизеля, самый первый клапан — выпускной. Вы можете сказать, посмотрев прямо на

со стороны пассажира двигателя и посмотреть, если это непосредственно на выпуске или впуске

коллектор. Я делаю лист вот так, перед каждым регулировка клапана. Так что я знаю, какой

клапан, который и дает мне визуальную возможность «отметить» те, которые я завершил. Для

 одной вещью меньше, которую мне нужно помнить. Скачать таблицу регулировки клапанов здесь 5 цилиндровый лист 4-цилиндровый лист



Спецификации для регулировки находятся на основной опоре для вашего модель. Все 4-цилиндровые и 5-цилиндровые дизели без турбонаддува используют (0,10 мм или 0,004 мм) дюймы) на впуске и (0,30 мм или 0,012 дюйма) на выпуске. В моделях с турбонаддувом используется воздухозаборник (0,10 мм или 0,004 дюйма) и (0,35 мм или 0,014 дюйма). дюймов) выхлоп.



Убедитесь, что ваш щуп имеет правильные характеристики. клапаны. У меня два комплекта

щупов и только один имеет правильные размеры. Не все щупы имеют «точный»

размеры. Как всегда, я использую Craftsman, когда это возможно.



Я знаю, что вы собираетесь сказать: «Эй, это 0,102 мм, а не .10 мм»  Да, я знаю, но разница

не имеет значения. Я никогда не видел щуп диаметром 0,10 мм. привести. Я уверен, что они там, но помните

эта страна только зарождается.



То же самое с выхлопом и впуском. я использую кусок ленты для маркировки выхлопа так

Я могу быстро найти его, когда делаю клапаны.

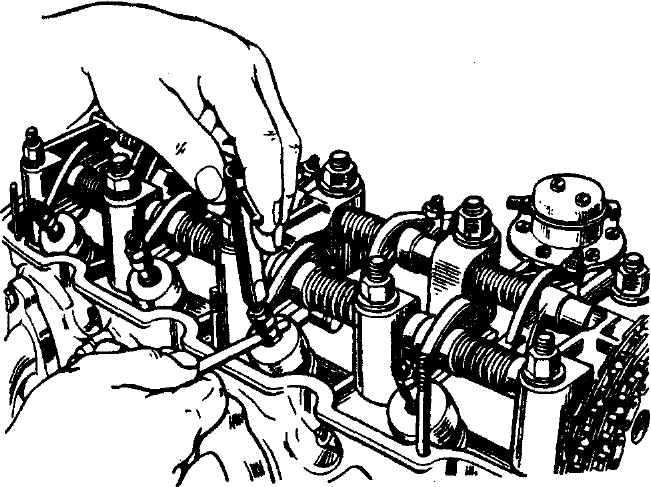

Вот как проверить зазор. Между кулачок распределительного вала и накладка коромысел.

Должно быть очень небольшое сопротивление, когда щуп скользит между. Запомнить

если вы собираетесь ошибиться, лучше ошибиться в сторону слишком свободного места чем слишком тесно. Если это было давно

так как вы сделали клапаны, то они будут, вероятно, ВСЕ быть очень тесным. Я сделал автомобили

, что я не мог установить щуп между ЛЮБЫМ из доли. Они были ОЧЕНЬ тугими и

давно пора для регулировки.

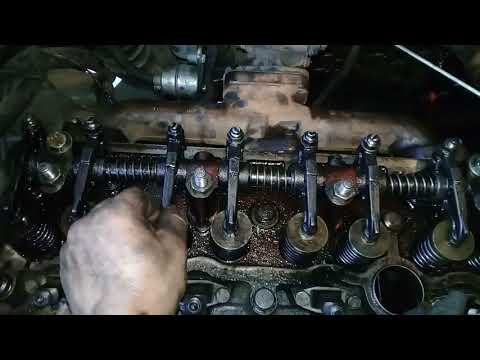

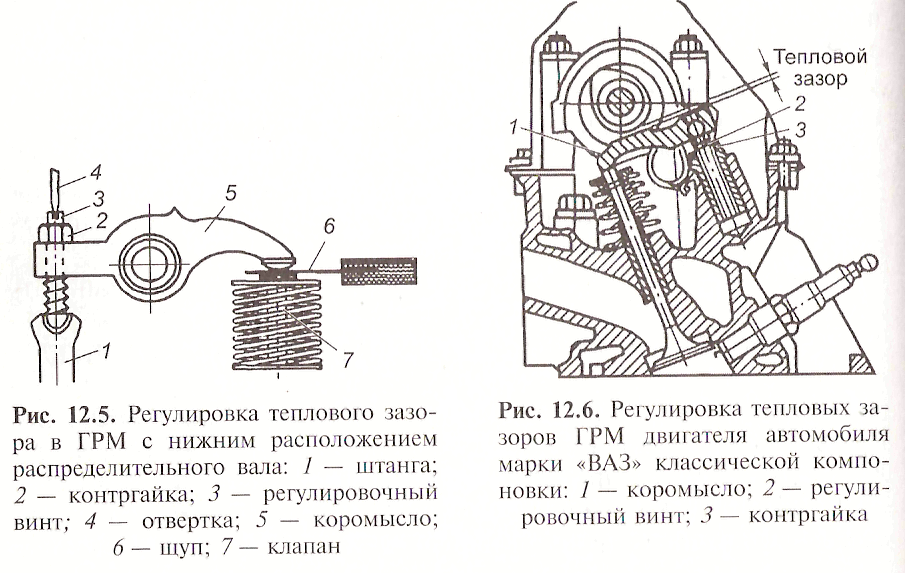

Вот две гайки, с которыми вам предстоит работать. верхняя гайка это регулировочная гайка, нижняя

— контргайка.

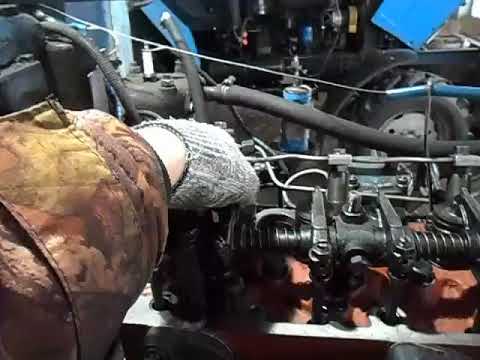

Ключ для регулировки клапана находится на нижней стопорной гайке и готов к работе. натяжение верхней регулировочной гайки.



Нижняя гайка ослабляется, удерживая верхнюю гайку Все еще. После ослабления нижней гайки

, то можно повернуть верхнюю регулировочную гайку по часовой стрелке, чтобы увеличить зазор или против часовой стрелки для уменьшения

 тогда перепроверьте щупом. Если зазор хороший, заблокируйте нижняя гайка прилегает к верхней гайке,

, удерживая верхнюю гайку. Это требует небольшой практики, но как вы это делаете вы разовьете в себе «чувство» этого.

После регулировки клапана просто проверните двигатель до следующего распредвала мочка указывает прямо вверх. Как ты

сделай регулировку, отметь на листе, чтобы знать, какой клапан сделан.

ПРИМЕЧАНИЕ. На самом деле я делаю

регулировка, противоположная тому, как я показываю вам на живописный. Я использую нижнюю гайку в качестве регулировочной гайки и

верхняя гайка в качестве стопорной гайки. Одинаково хорошо работает в в любом случае, поскольку оба метода будут выполнять одно и то же

вещь. Но, рассматривая фотографии руководства Mercedes, я хотел показать вам заводской путь..







Новая прокладка клапанной крышки. Всегда заменяйте прокладку, когда регулируешь клапана. Если вы

нет, тогда будет хорошая утечка масла.



Крышка клапана снова установлена ​​и готова к закреплению болтами.



При повторной сборке соединения будьте осторожны. Большинство из раз можно просто выжать розетку

вместе с пальцами. Используйте плоскогубцы, если это немного жестковат.



Все в сборе и готово к плавному плаванию.



https://gwinnettlawns.com

Toyota Highlander Руководство по обслуживанию: Клапанный зазор (3MZ-FE)

Toyota Highlander Руководство по обслуживанию / Контроль выбросов / Клапанный зазор (3MZ-FE)

ADJUSTMENT

1. DRAIN ENGINE COOLANT (See page 16-26 )

2. REMOVE FR WIPER ARM LH (See page 66-7 )

3. REMOVE FR WIPER ARM RH ( См. стр. 66-7 )

4. СНИМИТЕ ЖАЛЮЗИ ВЕРХНЕГО КОЛОНКА ВЕНТИЛЯТОРА В СБОРЕ (см. стр. 66-7 )

5. СНИМИТЕ СТОЙКУ ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (см. стр. 06396

0 60 )0 СНИМИТЕ ПАНЕЛЬ КАПОТА В СБОРЕ

7. СНИМИТЕ ПРАВОЕ УПЛОТНЕНИЕ ПЕРЕДНЕГО КРЫЛА

8. Снимите переднюю подвеску подвеску Верхний центр

9. Снимите подселение V-Bank Cope (см. Page 14-149)

10. Удалите крышку воздушного чистка.

11. Снимите набор управляющих клапанами эмиссии (см. Стр. 14-149)

12. Снимите резервуар для воздуха впускного воздуха (см. Стр. 14-149)

13. Удалите шарнир Radiator Intlet 9006

14 149 14 14. СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ

15. Снимите крышку головки цилиндров (см. Стр. 14-173)

16. Снимите крышку головки цилиндров Sub-Assy LH (см. Стр. 14-173)

17.

(a) Поверните шкив коленчатого вала и совместите установочный паз с установочная метка 0 на крышке ремня ГРМ № 1.

(b) Убедитесь, что толкатели клапанов на клапане № 1 (IN и EX) оба свободные.

Если нет, проверните коленвал на 1 оборот (360°) и совместите метку как указано выше.

(c) Проверьте клапаны, указанные на рисунке слева.

1.  С помощью щупа измерьте зазор между толкатель клапана и распределительный вал.

Клапанный зазор (холодный):

2. Запишите измерения зазоров клапанов, которые отсутствуют указанного диапазона. Эти измерения будут используется позже для определения размера корректировки шайба для установки

(d) Проверните коленчатый вал на 2/3 оборота (240 ) и проверьте клапаны, указанные на рисунке слева.

1.  С помощью щупа измерьте зазор между толкатель клапана и распределительный вал.

Клапанный зазор (холодный):

2. Запишите измерения зазоров клапанов, которые отсутствуют указанного диапазона. Эти измерения будут используется позже для определения размера корректировки шайба для установки.

(e) Проверните коленчатый вал на 2/3 оборота (240 ) и проверьте клапаны, указанные на рисунке слева.

1.  С помощью щупа измерьте зазор между толкатель клапана и распределительный вал.

Клапанный зазор (холодный):

2. Запишите измерения зазоров клапанов, которые отсутствуют указанного диапазона. Эти измерения будут используется позже для определения размера корректировки шайба для установки.

18. РЕГУЛИРОВКА ЗАЗОРА КЛАПАНА

(a) Поверните распределительный вал кулачком вверх.

(b) Поверните толкатель клапана с помощью отвертки так, чтобы выемки перпендикулярны распределительному валу.

(c) Используя SST (A), нажмите на толкатель клапана и поместите SST (B) между распределительным валом и толкателем клапана. Удалить SST (А).

ССТ 09248-55040 (09248-05410, 09248-05420)

СОВЕТ :

• Нанесите SST (B) под небольшим углом на сторону, отмеченную «9» или «7» в положении, показанном на рисунке.
• Если SST (B) вставлен слишком глубоко, он может защемиться шим. Чтобы он не застрял, аккуратно вставьте его со стороны впуска под небольшим углом.

(d) С помощью маленькой отвертки и магнитного пальца снимите регулировочная шайба.

(e) С помощью микрометра измерьте толщину удаленного прокладка

(f) Рассчитайте толщину новой прокладки так, чтобы клапан зазор находится в пределах указанного значения

Заданное значение (Холодный): Впуск A = B + (C — 0,20 мм (0,0079 дюйма)) Выхлоп A = B + (C — 0,30 мм (0,0118 дюйма))

(g) Выберите новую прокладку максимально близкой толщины к расчетным значениям.

ПРИМЕР (Впуск): Измеренный зазор клапана = 0,45 мм (0,0177 дюйма) 0,45 мм (0,0177 дюйма) — 0,20 мм (0,0079 дюйма) = 0,25 мм (0,0098 дюйма) (Измерено — Спецификация = Избыточный зазор) Используемый размер прокладки = 2,80 мм (0,1102 дюйма) 0,25 мм (0,0098 дюйма) + 2,80 мм (0,1102 дюйма) = 3,05 мм (0,1201 дюйма) (Избыточный зазор + Использованная регулировочная шайба = Идеальная новая регулировочная шайба) Ближайшая новая прокладка = 3,05 мм (0,1201 дюйма) Выберите прокладку № 12

СОВЕТ :

• Прокладки доступны в 17 размерах с шагом 0,05 мм. (0,0020 дюйма), от 2,50 мм (0,0984 дюйма) до 3,30 мм (0,1299 дюйма).
• См. таблицу выбора регулировочных прокладок на следующих 2 страницы.

Таблица выбора регулировочной прокладки (впуск)

Таблица выбора регулировочных прокладок (выхлоп)

(h) Поместите новую регулировочную шайбу на толкатель клапана с отпечатанным номер лицевой стороной вниз.

(i) Нажмите на толкатель клапана с помощью SST (A) и снимите SST. (Б).

ССТ 09248-55040 (09248-05410, 09248-05420) (j) Повторно проверьте зазор клапана.

19. Установите подселку крышки головки цилиндра (см. Стр. 14-173)

20. Установите крышку головки цилиндров LH (см. Стр. 14-173)

21. Установка COIL COIL COIL. Крутящий момент: 8,0 НВ·м (82 кгс⋅см, 71 дюйм∙фунт-сила)

22. УСТАНОВИТЕ ВПУСК ШЛАНГА РАДИАТОРА

23. Установите резервуар для воздуха впускного воздуха (см. Стр. 14-149)

24. Установите набор клапанов управления эмиссией (см. Стр. 14-149)

25. Установка Air Cap Sub-Assey 000.

26. Подключите вакуумные шланги (см. Стр. 14-149)

27. Установите подсудимость обложки V-Bank (см. Стр. 14-149)

28. Установите фронтальную подвеску. ЦЕНТР Крутящий момент: 80 НВм (816 кгсВсм, 59ftvlbf)

29. Установите подсекунную панель

30. Установка Стикер-стеклоочиститель. 7 )

32. УСТАНОВИТЕ ПЕРЕДНИЙ РЫЧАГ СТЕКЛООЧИСТИТЕЛЯ, ЛЕВЫЙ (см. стр. 66-7 )

33. УСТАНОВИТЕ ПЕРЕДНИЙ РЫЧАГ СТЕКЛООЧИСТИТЕЛЯ, ПРАВЫЙ (см. стр. 66-7 )

6 90 CO.ANT 4INE CO.ANT 16-26 )

35. ПРОВЕРКА НА УТЕЧКИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ (см.
