Раздаточная коробка Даймос на УАЗ Патриот

В данной статье будет рассказано о раздаточной коробке Даймос для автомобиля УАЗ — 3163. Будут учтены все ее особенности, а также чем эта раздатка лучше, нежели классическая механическая конструкция.

Автомобиль УАЗ Патриот имеет колесную формулу 4х4 именно из-за определенной коробки передач (раздатка КПП). Раздатка УАЗ Патриот позволяет использовать машину для движения, по любой поверхности: как по асфальту, так и  по пересеченке.

Раздатка, присутствующая в системе привода УАЗа Патриот перераспределяет вращающий момент между приводными валами.

Особенности  этой раздаточной коробки

Раздаточная коробка Даймос – это двухступенчатый редуктор с системой шестерен в алюминиевом корпусе.  Главным звеном в данной раздатке является цепь, с помощью которой вращающий  момент направлен к передней оси. Управляется раздаточный узел электромеханическим механизмом, с помощью которого можно выбрать  разный режим езды.

Частые проблемы КПП Даймос на УАЗ Патриот и их решение

Неотъемлемой и безусловно необходимой частью любого автотранспорта является коробка передач. С ее помощью меняется скорость передвижения транспортного средства. УАЗ Патриот, которые выпускает Ульяновский завод, оснащены механической пятиступенчатой коробкой передач корейского производства Dymos, звучащий на русском языке как Даймос. Внутри  находятся промежуточный и ведущий валы, которые фиксируются с помощью подшипников. Зацепление происходит благодаря прямозубым шестеренкам, которые расположены на приводных валах переднего и заднего моста.

Между водительским и пассажирским сидением находился рычаг переключения скоростей, и спомощью этого рычага и происходило управление старой раздаткой УАЗ Патриот. Пользуясь рычагом, автомобилист подключал либо передний мост,  либо пониженную передачу. Устройство, придуманное и изготовленное на корейской фирме Даймос, дало возможность управления поворотным переключателем. Полный привод подключается за счет поворота переключателя в нужное положение, после чего происходит автоматическое подключение переднего моста.

Чтобы пониженная передача не включалась сама, произвольно,  на раздаточной коробке вмонтирована специальная защита.

Чтобы переключится в режим пониженной передачи нужно выполнить последующие действия:

1. Переключить скорость с помощью рычага на нейтралку.
2. Повернуть рукоятку переключателя в крайнее правое положение;
3. Выключить сцепление
4. Подождать, пока не включится индикатор «4L»
5. Включить сцепление.

После этих действий, если сделать все в верной последовательности, включится пониженная передача.

Коробка передач оснащена специальной пониженной передачей, чтобы улучшить проходимость автомобиля. Благодаря этому крутящий момент, который передается от коробки переключения передач,  понижается. Раздатка КПП хорошо закрепляется на корпусе, а привод происходит за счет эксплуатации вторичного вала раздаточной коробки. Зубья шестерен расположены под углом. За счет того, что зубья шестерен располагаются только под  специальным углом, понижается шум, когда узел находится в работе.

Этой раздатке не требуется частый ремонт и профилактика. При использовании УАЗ Патриот важно периодически осуществлять диагностику коробки передач, а точнее, проверять наличие заданного уровня масла. Масло  — смазочный материал, обеспечивающий нормальную работу устройства. Уровень масла может снизиться, если манжет или уплотнительная прокладка неисправны. Перед тем как залить новое масло, необходимо их заменить.  Коробка передач  не требует постоянной регулировки. Однако не помешает периодическая проверка креплений устройства, чтобы избежать самоотвинчивания болтов из-за того, что происходит вибрация. Рекомендуется заменять масло после того как пробег автомобиля доходит до отметки 55 тысяч километров.  Однако некоторые автосервисы советуют делать это раньше, так автомобиль, который только выпустили с конвейера имеет новые детали, у которых при трении откалываются мельчайшие кусочки металла.

Конечно, через время появляются первые признаки того, что есть неисправности. В этом случае ремонт должен быть произведен незамедлительно, чтобы впоследствии не пришлось заменять полностью весь механизм.

Это достаточно дорого. Нужно рассмотреть, как правильно разбирать коробку передач Даймос, чтобы знать, когда именно присутствует необходимость ремонтировать механизм.

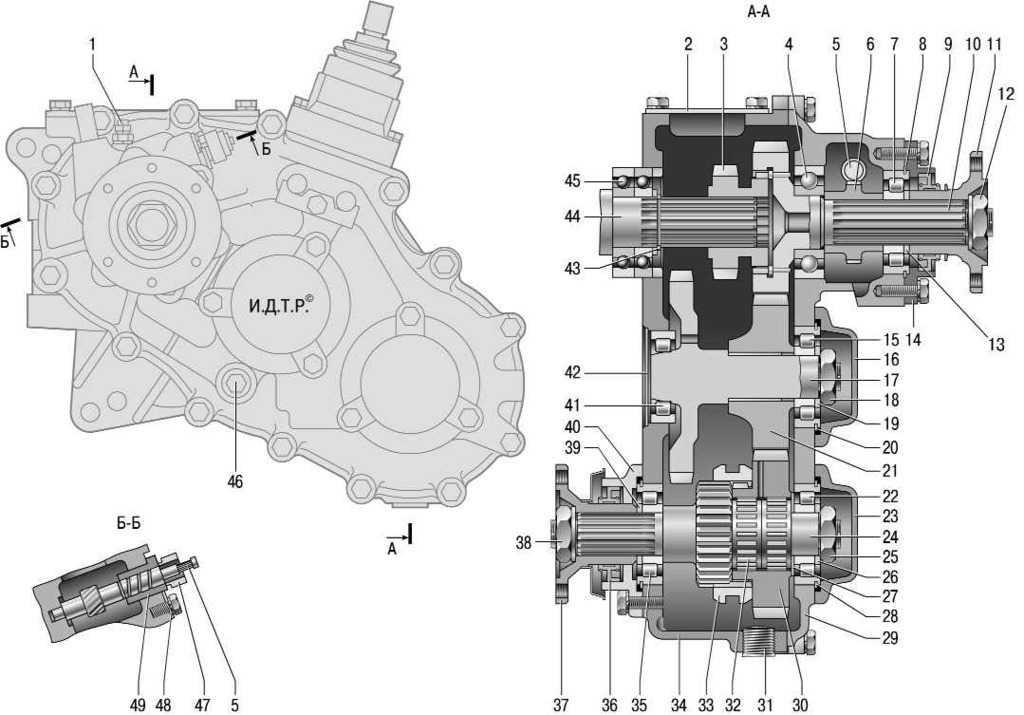

Из чего состоит коробка передач Даймос на УАЗ Патрио

Коробка передач Даймос на УАЗ Патриот – это механизм с расположенным внутри набором шестерен разного диаметра. Шестеренки во время движения сменяются благодаря приводному механизму, который выводится в салон в виде рычага переключения скоростей. Это дает возможность развить высокую скорость транспортного средства.

Признаки по которым можно определить, что коробка передач дает сбой

1. Передача выбивает самопроизвольно;
2. Проблема с включением;
3. Возникновение постороннего шума, гула во время работы устройства.
4. Нет возможности включить нужную передачу

При наличии хоть одного признака из списка, нужно разобрать механизм и произвести необходимые ремонтные работы.

Причины, по которым происходят эти неисправности различны.

Ниже приведен список этих самых причин, из-за которых в основном и возникают неисправности.

1. Долгая езда на автомобиле с колесами, которые неправильно накачали;
2. Нарушен крепеж двигателя;
3. Из-за использования плохого масла раздаточная коробка изнашивается;
4. Подшипники плохого качества;
5. Не вовремя произведена замена масла;
6. Не прикручена коробка передач;
7. Большая нагрузка КПП;
8. Использование масла неизвестной марки или не по сезону;
9. Биение карданного вала;
10. Отсутствие смазки вала;
11. Неправильный или некачественный тюнинг.

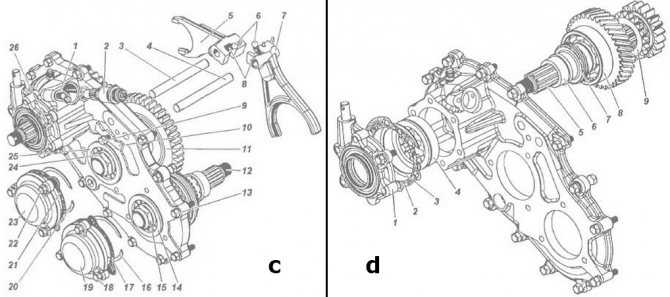

Разборка КПП

Перед разборкой КПП весь механизм вместе с коробкой передач нужно извлечь из автомобиля.

Процесс разборки КПП на внедорожнике УАЗ Патриот:

1. Изначально демонтируются вилка подшипника 5 и подшипник 6. Они располагаются на валу коробки передач.
2. Затем следует демонтаж крышки механизма, с помощью которого происходит переключение передач, вместе с рычагом переключения.
3. Следующий шаг – это с помощью гаечного ключа вывинчивается датчик выключения световой сигналки, которая включается, когда машина дает задний ход. Потом нужно  вывинчивать болт под номером один, который является осью для шестерни заднего хода.
4. Извлечь пружины и плунжеры внутри с помощью крупного магнита. Перед этим вывинчиваются фланцевые болтовые соединения
5. Демонтирование пружинного стопорного кольца номер два.
6. Перед демонтированием крышки подшипника первичного вала, нужно отвинтить болтовые соединения.
7. Потом происходит извлечение переднего картера КПП Даймос  для внедорожника.

Где располагается вторичный вал нужно  произвести демонтаж таких деталей как стопорные полукольца, защитное и стопорное кольцо, а также большое стопорное кольцо.

Так как болт под номером один – это часть оси промежуточной шестерни заднего хода, то перед тем как произвести демонтаж оси, его необходимо вывинтить. Блокировочные шифты выпрессовываются с помощью тонкого пробоя. И только потом снимаются штоки предназначенные для того, чтобы переключать передачи. После демонтирования старые шифты меняются на новые в обязательном порядке.

Подвесив устройство за вторичный вал, можно отделить задний картер от вторичного вала. Потом нужно нагреть заднюю стенку картера, пока не разъединится.  Это занимает около 5 минут, при подходящей температуре. После того как крышка прогреется, при использовании молотка можно разъединить валы.

После завершения разборки нужно каждую деталь качественно промыть и продуть сжатым воздухом. И затем уже осматривать детали на предмет неисправности с последующим ремонтом или заменой.

Когда ремонт будет закончен, необходимо обязательно залить новое масло. Потому что игнорирование этого требования может привести к тому, что проходимость автомобиля снизится, управление нарушится, и пострадает в первую очередь безопасность автомобиля, вследствие чего последует дорогостоящий ремонт. Про собственную безопасность и безопасность пассажиров и пешеходов тоже забывать не стоит.

Раздаточная коробка на УАЗ Патриот настройка и ремонт

Раздаточная коробка передач – это элемент трансмиссии, устанавливаемый на полноприводные автомобили и выполняющий функции по распределению крутящего момента между ведущими мостами. С 2013 года на УАЗ Патриот устанавливается раздаточная коробка передач корейской фирмы Hyundai Dymos. Она представляет собой двухступенчатую раздаточную коробку, имеющей цепной привод передачи момента на переднюю ось и электромеханическое управление режимами движения. В предыдущих версиях раздаточной коробки для управления режимами движения использовался механический рычаг. Благодаря тому, что механический рычаг был заменен на электронную шайбу, управление режимами движения стало более удобным.
Трансмиссия внедорожника позволяет выдерживать большие нагрузки. Новая раздаточная коробка передач Dymos по размерам больше предыдущей. Для ее установки потребовалось вносить изменения в конструкцию автомобиля, увеличив при этом трансмиссионный тоннель. Однако трансмиссия ульяновского внедорожника из-за этого не пострадали. Из-за отсутствия межосевого дифференциала передний мост при длительном или постоянном подключении на УАЗ Патриот отрицательно влияет на ресурс раздаточной коробки даймос, в результате которого придется производить ее ремонт. Поэтому передний мост должен быть отключен всегда, когда отсутствует необходимость в его использовании.
Раздаточная коробка Dymos, нуждается в плановом обслуживании, в состав которого ходит операция замены масла, в противном случае придется проводить ремонт. Замену сальников также необходимо производить по мере необходимости и не является плановым обслуживанием.
На УАЗ Патриот устанавливается пятиступенчатая механическая коробка переключения передач (КПП) также корейской фирмы Dymos. Корейская КПП отличается надежностью и долгим сроком эксплуатации.

Неисправности раздаточной коробки на внедорожнике УАЗ Патриот и их причины.

Защита раздаточной коробки даймос, установленной на заводе, не предусмотрена.
Неисправности, возникающие при эксплуатации раздаточной коробки Dymos на внедорожниках УАЗ Патриот:

1. Возникновение гула или шума раздаточной коробки.
2. Самопроизвольное выключение пониженной передачи КПП.
3. Поломка зубьев шестерней раздаточной коробки.
4. Появление течи масла сквозь сальники.
5. Разрушение или возможный износ подшипников.

Корейская раздаточная коробка передач, устанавливаемая на УАЗ Патриот, может выйти из строя по разным причинам. Неправильная эксплуатация раздаточной коробки может в последствии привести к выходу из строя КПП. Основными причинами появления неисправностей раздаточной коробки могут быть:

1. Продолжительная езда на автомобиле неправильно накаченными колесами.
2. Нарушенное крепление двигателя.
3. Износ раздаточной коробки, который обычно наступает из-за недостаточного количества или низкого качества трансмиссионного масла.
4. Низкое качество или износ подшипников приведет к необходимости произвести ремонт раздаточной коробки даймос.
5. Продолжительная езда на автомобиле с подключенным передним мостом.
6. В случае если раздаточная коробка передач не прикручена.
7. Низкое качество деталей раздаточной коробки приводит к необходимости производить ремонт. Прежде всего необходимо обращать внимание на качество подшипников и сальников.
8. Большие перегрузки на КПП, возникающие в процессе эксплуатации автомобиля, например при соревнованиях или неумении водить.
9. При несвоевременной замене трансмиссионного масла в КПП, раздаточной коробке и дифференциалах.
10. Эксплуатация автомобиля при использовании трансмиссионного масла, марка которого не подходит по сезона или по назначению.
11. Низкое качество вала, разрушение крестовин или подвесного подшипника, несвоевременная шприцовка, которая в последствии приводит к биению карданного вала.
12. В случае отсутствия смазки в шлицевом соединении карданного вала.
13. В случае несоответствия внесенным изменениям при неправильном тюнинге длине и ходу карданного вала.
14. При неправильном тюнинге КПП могут появится неправильные передаточные числа трансмиссии.

Профилактика и ремонт раздаточной коробки на УАЗ Патриот
