Как устроен привод дроссельной заслонки?
Прежде чем рассмотреть привод дроссельной заслонки, давайте ознакомимся непосредственно с самой дроссельной заслонкой. Дроссельная заслонка – это механизм, контролирующий подачу воздуха в двигатель внутреннего сгорания, в процессе чего происходит смешивание топлива и воздуха, а если уж совсем по-простому – это обычный воздушный клапан. Включает в себя корпус, в котором собраны детали: штуцера подвода и отвода охладителя, штуцер вентиляции, штуцер определения наличия паров топлива, регулятор холостого хода, датчик положения дроссельной заслонки и непосредственно заслонки. В большинстве, карбюраторы на автомобилях двухкамерные. Дроссельная заслонка первой камеры управляется акселератором из кабины машины, обеспечивает подачу воздуха на малом газу (холостые обороты), крейсерский режим, номинальный режим. Заслонка вторичной камеры открывается при полностью открытой первичной заслонке и обеспечивает подачу воздуха от номинального до максимального режима.
- Типы приводов дроссельных заслонок.
- Устройство привода дроссельной заслонки.
- Принцип работы привода дроссельной заслонки.
Назначение привода дроссельной заслонки вытекает из вышесказанного – контроль подачи воздуха. При нажатии на педаль акселератора открывается заслонка, происходит подача воздуха и его смешивание с топливом, после чего эта смесь сгорает, придавая мощность двигателю.
Типы приводов дроссельных заслонок.
Существует два типа приводов дроссельных заслонок – механический и электрический.
МЕХАНИЧЕСКИЙ. Дроссельная заслонка с механическим приводом чаще всего используется в отечественных (машины прошлого века), классических и недорогих автомобилях. Данный тип заслонки приходит в движение за счёт тесного соединения с педалью акселератора через тросик газа.
ЭЛЕКТРИЧЕСКИЙ. Дроссельная заслонка с электрическим приводом устанавливается на современных автомобилях. Приходит в действие за счёт чёткого контроля электронным блоком, в связи с чем процесс происходит моментально.
Устройство привода дроссельной заслонки.
Механический привод дроссельной заслонки включает: акселератор, тяги и поворотные рычаги, металлический трос. При нажатии на акселератор дроссельная заслонка поворачивается вокруг оси, приоткрывая доступ воздуха для приготовления топливно-воздушной смеси. В данном типе приводов, параллельно управлению при помощи акселератора предусмотрено также ручное управление, состоящее из ручки управления, троса в металлической оплётке типа «Боуден», рычага управления на карбюраторе.

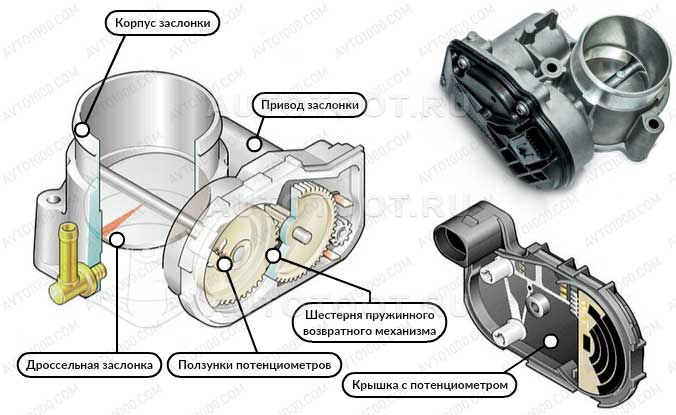

Электрический привод в силу своего конструктивного решения позволяет добиваться более эффективной передачи крутящего момента на колёса при каждом изменении положения акселератора; при всём этом повышается экономичность двигателя, снижается содержание СО в выхлопных газах, а также улучшаются эксплуатационные характеристики, влияющие на безопасность машины.
— электрический двигатель с двумя измерителями положения, связанными с рычагом управления дроссельной заслонки;
— акселератор с измерителем положения;
— электронный блок управления.
В дополнение к вышеперечисленным деталям в системе задействованы выключатели положения педалей тормоза и сцепления. Особенностью данного привода и положительной его стороной являются: электрическая связь акселератора с заслонкой; возможность управлять частотой вращения двигателя на холостых оборотах (изменением поворота дроссельной заслонки).
Принцип работы привода дроссельной заслонки.
Механический.
При полностью отпущенном акселераторе заслонка перекрывает проходное сечение дросселя. Для нормальной работы двигателя на режиме «малого газа» существует регулировочный винт, который ограничивает закрытие заслонки (запуск двигателя, работа при включённой нейтральной передаче).
Открытие вторичной камеры осуществляется при помощи системы рычагов, связывающих обе заслонки. После открытия заслонки первичной камеры на 2/3 хода начинает открываться вторая камера. В некоторых карбюраторах начало открытия вторичной камеры происходит только после полного открытия первичной камеры. Также применимы карбюраторы с пневматической системой открытия вторичной заслонки.
Электрический. При перемещении акселератора водителем датчик положения педали акселератора, представляющий собой наличие двух работающих независимо друг от друга переменных резисторов (потенциометров), изменяющих сопротивление от положения акселератора, передаёт сигнал на электронный модуль управления силовой установкой машины. Модуль, получив сигнал, выполняет необходимые операции и подаёт команду на электродвигатель для закрытия или открытия дроссельной заслонки. Датчик положения дроссельной заслонки контролирует её фактическое положение и сигнализирует об этом в модуль управления силовой установки.
При необходимости выполняется коррекция положения дроссельной заслонки. Если происходит отказ одного из датчиков (потенциометров), двигатель автоматически выходит на пониженный режим работы с максимальным крутящим моментом 80Нм.
Электронный модуль управления силовой установкой предусматривает аварийный режим. При возникновении неисправности поступает сигнал в модуль управления, который анализирует его и выдаёт команду на закрытие дроссельной заслонки до положения, обеспечивающего ограниченное движение автомобиля, позволяющее доехать до станции технического обслуживания.
Рассмотрев и проанализировав устройство и работу привода дроссельной заслонки, мы видим, что конструктивно они бывают как самыми простыми механическими, так и сложными и дорогостоящими электрическими, с электронным управлением приводами. Если водитель, имея некоторые навыки, может самостоятельно ремонтировать более простые, то для ремонта электрических приводов необходим высококвалифицированный специалист, имеющий необходимое диагностическое оборудование. Также мы видим, что на автомобилях с электрическим приводом дроссельной заслонки достигнуто улучшение эксплуатационных характеристик, влияющих на расход топлива, безопасность движения и экологию окружающей среды.
Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс
Необходимость регулировки привода дроссельных заслонок возникает обычно после замены троса привода или после проведения каких-либо работ , при которых отворачивались гайки оболочки троса. Помимо этого регулировку нужно провести если есть подозрение, что двигатель вашего автомобиля не может развить полной мощности из-за неполного открытия дроссельных заслонок, либо возникновения ситуации, когда карбюратор «переливает».
В этой статье рассмотрим как отрегулировать привод дроссельной заслонки первой камеры карбюратора, а подробнее о регулировке провода дроссельной заслонки второй камеры можно узнать в статье «Регулировка привода дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс».
Необходимые для регулировки привода инструменты
— Ключ рожковый 13 мм (2 шт)
— Фонарик
— Помощник
Проверка работы привода дроссельной заслонки 1-й камеры
— Полностью открываем воздушную заслонку карбюратора (утопив до отказа рукоятку «подсоса»).
Воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью открыта после утапливания «подсоса» от себя до отказа— Помощник в салоне автомобиля до упора в пол нажимает педаль «газа».
— Дроссельные заслонки обеих камер должны полностью открыться. Вначале открывается заслонка первой камеры, после ее открытия на половину начинает открываться заслонка второй камеры. Визуально убеждаемся в этом, подсвечивая себе фонариком. Рукой дополнительно нажимаем на рычаг привода дроссельной заслонки вращая его по часовой стрелке и убеждаемся, что при нажатой до упора педали «газа» у рычага больше нет свободного хода.
— Помощник отпускает педаль «газа», заслонки должны полностью закрыться. Опять же убеждаемся в этом визуально, заглядывая в камеры карбюратора. В случае если дроссельные заслонки карбюратора полностью не закрываются или полностью не открываются необходимо провести регулировку их привода.
Подготовительные работы
— Снимаем крышку корпуса воздушного фильтра.
Либо весь корпус воздушного фильтра целиком.
Снятие корпуса воздушного фильтра на двигателе ВАЗ 2108Регулировка привода дроссельной заслонки 1-й камеры карбюратора 2108, 21081, 21083 Солекс
1.
Ослабляем затяжку контргайки регулировочного механизма троса привода.Используем два рожковых ключа на «13» (одним удерживаем регулировочную гайку, другим вращаем контргайку).
2. Регулируем натяжение троса вращением регулировочной гайки.
Одним ключом на «13» придерживаем контргайку, другим вращаем регулировочную гайку.
Добиваемся чтобы заслонки полностью открывались и закрывались и при этом участок троса от регулировочных гаек до крепления тяги на рычаге не должен быть натянут. Допускается его легкое провисание (1-2 мм). При нажатой до упора педали «газа» заслонки должны быть полностью открыты, при отпущенной — закрыты.
3. Затягиваем контргайку.
Элементы привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 СолексПримечания и дополнения
— Если привод дроссельных заслонок не тросовый, а тяговый, то вращением наконечников тяг добиваемся чтобы расстояние между центрами наконечников первой тяги было 80 мм, а увеличив или уменьшив таким образом длину второй тяги добиваемся полного открытия и закрытия заслонки.
— Ставим на место крышку корпуса воздушного фильтра.
— После проведения регулировки возможно возникнет необходимость отрегулировать обороты холостого хода .
Еще статьи на сайте по регулировке и ремонту карбюратора Солекс 2108, 21081, 21083
— Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс
— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс
— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс
— Регулировка тросового привода дроссельных заслонок карбюратора 2108, 21081, 21083 Солекс
— Проверка и ремонт экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс
Подписывайтесь на нас!
Признаки неисправного или неисправного привода дроссельной заслонки
Признаки неисправного или неисправного исполнительного механизма дроссельной заслонки | Совет вашего механикаЗадайте вопрос, получите ответ как можно скорее!
ЗАПРОСИТЬ ЦЕНУ
Стоимость проверки топливной системы
Место обслуживания
0,00 $
Предварительная, прозрачная цена
В прошлом, когда водитель ехал в гору с дополнительным грузом в задней части автомобиля или просто включал кондиционер , их правая нога была единственным способом увеличить скорость. По мере совершенствования технологий и перехода большего количества автомобилей с ручного троса дроссельной заслонки на электронные контроллеры дроссельной заслонки в топливную систему вносились многочисленные улучшения, повышающие эффективность двигателя и комфорт водителя. Одним из таких компонентов является привод дроссельной заслонки. Хотя это электрический привод, он может выйти из строя, что потребует его замены сертифицированным механиком.
Что такое привод дроссельной заслонки?
Привод дроссельной заслонки — это компонент управления дроссельной заслонкой, который помогает регулировать управление дроссельной заслонкой в ситуациях, когда требуется внезапная дополнительная дроссельная заслонка или когда требуется резкое снижение дроссельной заслонки. При резком отпускании педали акселератора привод дроссельной заслонки служит для постепенного замедления оборотов двигателя, а не для внезапного падения. Привод дроссельной заслонки также помогает поддерживать определенные положения дроссельной заслонки, когда на двигатель воздействует дополнительная нагрузка или нагрузка, например, при использовании различных автомобильных аксессуаров, таких как кондиционер, включение системы отбора мощности на грузовике с бортовой сварочной системой или даже при использовании функции подъема на эвакуатор.
Привод дроссельной заслонки может управляться электронным или вакуумным способом. В режиме вакуума привод слегка приоткрывает дроссельную заслонку, чтобы увеличить поток воздуха/топлива. Привод управления холостым ходом управляется соленоидом привода управления холостым ходом. Этот соленоид управляется модулем управления. Когда этот соленоид выключен, на привод управления холостым ходом не подается вакуум, что позволяет ему слегка приоткрыть дроссельную заслонку для увеличения оборотов холостого хода. Чтобы уменьшить скорость холостого хода, этот соленоид включается, направляя вакуум на привод управления холостым ходом, позволяя дроссельной заслонке полностью закрыться.
Как и большинство механических деталей современных автомобилей, привод дроссельной заслонки рассчитан на весь срок службы автомобиля. Однако он подвержен износу и может выйти из строя, выйти из строя или сломаться. Если это произойдет, водитель распознает несколько симптомов, предупреждающих его о потенциальной проблеме с приводом дроссельной заслонки и о том, что его, возможно, необходимо заменить.
1. Колебания дроссельной заслонки
Большую часть времени двигатель реагирует на нажатие педали газа водителем без запинок и колебаний. Однако, когда привод дроссельной заслонки поврежден, он может отправлять неточные показания в ECM и вызывать попадание в двигатель большего количества топлива, чем воздуха. В этом случае внутри камеры сгорания создается богатая ситуация, что может привести к тому, что двигатель задержит воспламенение топливно-воздушной смеси. Привод кикера обычно является компонентом электронной системы впрыска топлива, который отображает этот симптом, когда датчик поврежден и нуждается в замене.
2. Плохой расход топлива
Аналогично вышеописанной проблеме, когда привод кикера отправляет неверную информацию на бортовой компьютер, соотношение воздуха и топлива будет неточным. В этом случае двигатель не только будет глохнуть, но и будет потреблять больше топлива, чем положено. Побочным эффектом этой ситуации является то, что несгоревшее топливо будет выходить из выхлопной трубы в виде черного дыма. Если вы заметили, что ваш автомобиль дымит черным дымом, а расход топлива значительно снизился в последние дни, обратитесь к механику, чтобы он мог диагностировать проблему и при необходимости заменить привод дроссельной заслонки.
3. Двигатель часто глохнет
В некоторых случаях поврежденный привод дроссельной заслонки влияет на работу двигателя на холостом ходу после того, как он находился под нагрузкой. Когда обороты холостого хода становятся слишком низкими, двигатель отключается или глохнет. В некоторых случаях это вызвано тем, что исполнительный механизм вообще не работает, а это означает, что механику вскоре придется заменить его, чтобы ваш двигатель снова работал так, как должен. На большинстве новых автомобилей, грузовиков и внедорожников неисправность привода дроссельной заслонки приведет к сохранению кода ошибки OBD-II в ЭБУ. Если вы заметили какой-либо из вышеперечисленных симптомов или считаете, что у вас может быть проблема с приводом дроссельной заслонки, обратитесь к местному сертифицированному механику ASE, чтобы он мог загрузить эти коды ошибок и определить правильный порядок действий, чтобы ваш автомобиль снова заработал.
Следующий шаг
Запланировать проверку топливной системы
Самая популярная услуга, которую заказывают читатели этой статьи, — проверка топливной системы. После того, как проблема будет диагностирована, вам будет предоставлена предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ
СМОТРЕТЬ ЦЕНЫ И ПЛАНИРОВКИ
Дроссели
привод
Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации
