Показания датчика температуры охлаждающей жидкости

15.11.201616.11.2016 Андрей 0 Комментариев Автолюбителю на заметку, Датчики, двигатель, Диагностика неисправностей, Компьютерная диагностика автомобиля, Расход топлива, Электрооборудование

⏰Время чтения: 2 мин.

Показания датчика температуры охлаждающей жидкости относятся к одним из самых важных данных для правильной работы и уверенного запуска двигателя.

Поэтому при компьютерной диагностике автомобиля необходимо этому датчику уделить особое внимание.

Он необходим не только для индикации значений температуры охлаждающей жидкости на панели приборов. На его показаниях основывается множество процессов в системе управления двигателем. Также по его данным блок управления двигателем даёт команду на включение или отключение электровентилятора системы охлаждения.

Но самый, наверное, важный вклад в работу системы управления двигателем он вносит при запуске мотора.

В процессе запуска двигателя, ЭБУ основывается на показаниях ограниченного количества датчиков. И самый главный из них – это датчик температуры охлаждающей жидкости. Допустим, если производится запуск двигателя в холодное время года, ЭБУ, основываясь на показаниях этого датчика, обогащает смесь для уверенного пуска двигателя. Логика здесь в том, что в холод бензин хуже испаряется, чем в тёплое время или в прогретом двигателе. А в камере сгорания воспламеняются именно пары бензина с воздухом.

Также, в момент запуска двигателя, ЭБУ ещё не получает данных от датчиков положения коленвала и распредвала и поэтому не знает в какой цилиндр сейчас необходимо подавать топливо. Поэтому ЭБУ активирует сразу все форсунки в момент запуска, а не фазировано, как при запущенном двигателе. А если датчик температуры занижает показания, тогда есть все шансы “залить свечи”.

При завышении показаний датчиком температуры, также не удастся запустить двигатель из-за нехватки топлива. Эту ситуацию можно сравнить с “подсосом” на карбюраторных автомобилях. Без закрытия воздушной заслонки при холодной погоде и холодном двигателе, никакие танцы с бубном мотор не заведут.

Также на основе показаний датчика температуры ОЖ блок управления двигателем корректирует такие параметры, как:

скорость вращения коленчатого вала (при очень высокой температуре скорость вращения повышается для лучшей циркуляции охлаждающей жидкости)
угол опережения зажигания,
состав топливно-воздушной смеси
продувку клапана адсорбера

В общем, датчик температуры охлаждающей жидкости на двигателях с системой управления играет не последнюю роль как в работе двигателя, так и в расходе топлива. Поэтому требует диагностики.

Как можно проверить датчик температуры охлаждающей жидкости автомобиля при помощи сканера или диагностического адаптера? Вот некоторые способы:

на холодном двигателе его показания должны соответствовать температуре окружающей среды плюс/минус пару градусов
показания датчика должны находиться в пределах -40…+150˚С
при прогреве двигателя, показания датчика должны меняться плавно и без скачков
можно подёргать разъём датчика. При этом не должно наблюдаться провалов в показаниях

Если при диагностике возникли подозрения, тогда необходимо датчик проверить более дотошно по этой инструкции. Или просто заменить, так как он обычно не является дефицитным или дорогим.

Если самодиагностика системы управления двигателем выявила проблемы в цепи измерения температуры охлаждающей жидкости, тогда могут выставится следующие ошибки

P0115	Неисправность датчика температуры охлаждающей жидкости
P0116	Выходсигнала датчика температуры охлаждающей жидкости из допустимого диапазона
P0117	Низкий уровень датчика температуры охлаждающей жидкости
P0118	Высокий уровень датчика температуры охлаждающей жидкости

Всем Мира и ровных дорог!

Предыдущий параметр Напряжение датчиков при диагностике автомобиля

Вернуться в Диагностика автомобилей

По теме:

Датчик температуры двигателя: работа, проверка, где установлен

Главная » ВИКИ » Датчик температуры охлаждающей жидкости двигателя: как он работает, проблемы, симптомы, проверка

На чтение 6 мин Просмотров 9. 7к. Опубликовано 03.04.2020 Обновлено 16.04.2022

В автомобиле с двигателем внутреннего сгорания система охлаждения поддерживает оптимальную температуру двигателя и предотвращает его перегрев.

Содержание

Как работает датчик температуры

Датчик температуры охлаждающей жидкости двигателя (engine coolant temperature sensor — ECT) или ДТОЖ измеряет температуру охлаждающей жидкости.

Типичным ДТОЖ является термистор с отрицательным температурным коэффициентом. Это означает, что его электрическое сопротивление уменьшается при повышении температуры.

Где установлен датчик температуры двигателя

Датчик температуры вкручен в один из каналов системы охлаждения и погружен в охлаждающую жидкость.

Многие автомобили имеют более одного датчика температуры ОЖ. В большинстве автомобилей первичный ДТОЖ (датчик ECT 1) устанавливается рядом с термостатом в головке блока цилиндров, блоке или на корпусе термостата. Второй датчик может быть установлен в другой части двигателя или в радиаторе.

В некоторых автомобилях вместо или в дополнение к ДТОЖ используется датчик температуры головки цилиндров или датчик CHT. Датчик CHT работает так же, но он измеряет температуру металла головки цилиндров и не погружен в охлаждающую жидкость.

Это позволяет датчику CHT правильно измерять температуру двигателя даже при потере охлаждающей жидкости. Это может помочь предотвратить перегрев.

Для чего нужен

Датчик температуры подключен к блоку управления двигателя (ЭБУ). Контроллер подает опорное напряжение (обычно 5 вольт) и постоянно отслеживает сигнал ДТОЖ.

Основываясь на этом сигнале, ЭБУ регулирует рабочие характеристики двигателя и включает вентиляторы радиатора, когда температура достигает определенного уровня.

Если сигнал от датчика отсутствует или находится вне ожидаемого диапазона, блок управления включает индикатор Check Engine и сохраняет соответствующий код неисправности в своей памяти.

Проблемы с ДТОЖ

Одной из распространенных проблем является плохой контакт в разъёме или в жгуте проводов. Это вызывает прерывания в сигнале к блоку управления, и ЭБУ устанавливает ошибку.

Например, в соответствии с сервисным бюллетенем для Dodge Journey 2011 года с двигателем 2,4 л, для исправления кодов неисправностей P0117 (Низкий уровень сигнала ДТОЖ) или P0118 (Высокий уровень сигнала ДТОЖ), вакуумный шланг усилителя тормозов, проложенный слишком близко к разъёму датчика, необходимо заменить.
В сервисном бюллетене GM для Chevrolet Impala 2012-2013 годов упоминается проблема, связанная с трением жгута проводов на передней правой стороне коробки передач. Если какой-либо из проводов поврежден или закорочен, это может привести к множеству различных кодов неисправностей, включая коды датчиков температуры P0117 и P0118. Для устранения проблемы жгут нужно восстановить.

Коррозия на клеммах или разъёме датчика также может стать причиной неисправностей. Например, сервисный бюллетень Ford описывает проблему в автомобилях Fusion, Escape, Transit Connect 2010-2012, а также в автомобилях марки Mercury и Lincoln с двигателем 2,5 л: попадание воды в разъём датчика может вызвать коды P1285, P1299 и / или P0128. В зависимости от степени коррозии разъём и ДТОЖ нужно очистить или заменить.

В сервисном бюллетене для некоторых автомобилей R55, R56, R57 и R58 MINI Cooper / CooperS описана аналогичная проблема с коррозией внутри датчика температуры охлаждающей жидкости, которая может привести к неточным показаниям температуры двигателя. Ремонт включает в себя установку нового датчика и дооснащение нескольких связанных частей.
Многие коды ошибок, относящиеся к ДТОЖ, также могут быть вызваны другими причинами, такими как плохой термостат или проблемы с системой охлаждения, включая даже протечку прокладки головки.

Проблема должна быть правильно диагностирована. Конечно, учитывая, что датчик не является дорогостоящей деталью, его часто рекомендуется менять, если есть подозрения, что он неисправен.

Способы проверки датчика температуры ОЖ

Поскольку наконечник датчика должен быть погружен в охлаждающую жидкость, низкий уровень охлаждающей жидкости или воздушные пузыри внутри системы охлаждения могут привести к неправильному сигналу от датчика.

Уровень охлаждающей жидкости всегда должен проверяться в первую очередь при решении проблем с системой охлаждения. Разъём датчика температуры охлаждающей жидкости должен быть проверен на предмет повреждений или коррозии.

Есть несколько способов проверить ДТОЖ. Правильный способ можно найти в руководстве по обслуживанию.

Проверка сопротивления датчика

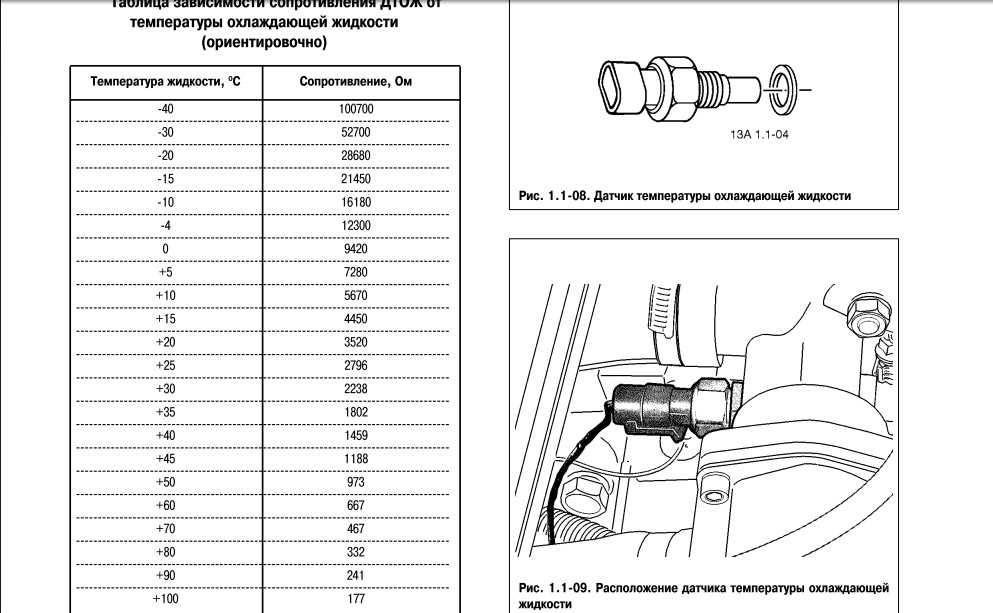

Одним из способов является измерение сопротивления датчика при различных температурах двигателя и сравнение показаний со спецификациями, приведенными в руководстве по обслуживанию. Для проверки сопротивления используется мультиметр.

Сопротивление датчика может быть измерено только тогда, когда он отключен от цепи. Причина в том, что если вы измеряете сопротивление любого электрического прибора, который подключен к цепи, измерение будет неточным.

Проверка напряжения датчика температуры двигателя

Другим способом проверки датчика является измерение напряжения на клеммах датчика при включенном зажигании.

Датчик подключен к блоку управления двигателя. ЭБУ подает опорное напряжение (обычно от 5 вольт), второй провод — это заземление датчика. Опорное напряжение и заземление должны быть проверены в первую очередь.

Поскольку сопротивление датчика снижается по мере прогрева двигателя, напряжение тоже падает. Когда машина холодная, можно измерить около 3-4 вольт. На полностью прогретом двигателе напряжение падает до 1 вольта.

При отключенном датчике мультиметр покажет 5 вольт. Если напряжения нет, знайте, что цепь либо разомкнута, либо замкнула на массу. Например, один из проводов в жгуте датчика может переломиться или перетереться о корпус и закоротить.

Сравните показания ДТОЖ с другими датчиками температуры

Примером другого датчика, который измеряет температуру, является датчик температуры воздуха на впуске (IAT).

Если автомобиль простоял всю на ночь, температура двигателя и датчика температуры на впуске (IAT) должны быть очень близки. Это можно проверить с помощью диагностического сканера или адаптера ELM327 с программой Torque.

Как вы можете видеть на фотографии, датчик на впуске показывает 32 ° F внутри воздухозаборника, а ДТОЖ — 30,2 ° F. Небольшая разница в измерениях из-за того, что воздух прогревается быстрее, чем двигатель. Если бы разница была намного больше, это означало бы, что один из датчиков измеряет температуру неправильно.

Диагностика прерывистой неисправности датчика

Если в цепи датчика температуры ОЖ возникает прерывистая неисправность, автомеханики используют диагностический прибор для его диагностики.

При подключенном диагностическом приборе нужно отслеживать напряжение датчика, слегка постукивая по нему, шевеля жгут проводов и разъём. Изменение напряжения указывает на проблемную область. Другим способом является контроль температуры, которую показывает датчик.

Почему датчик ДТОЖ показывает −40 °C ?

Когда датчик температуры отключен, диагностический прибор показывает −40 градусов.

Эта функция полезна при диагностике кодов неисправностей, связанных с ДТОЖ. Когда ЭБУ устанавливает код неисправности, он также сохраняет стоп-кадр, который является снимком основных параметров на момент сбоя.

Если стоп-кадр показывает температуру ДТОЖ −40 °C, это означает, что цепь датчика была разомкнута во время неисправности. Это может быть проблема с самим датчиком, разъёмом или жгутом проводов.

Нет, это не обязательно. Однако, бывают прерывистые неисправности, связанные с контролем температуры двигателя, и трудно определить, является ли причиной термостат или датчик температуры охлаждающей жидкости.

В этом случае обычно оба заменяются одновременно. В некоторых автомобилях блок управления необходимо перепрограммировать в случае неисправности, связанной с контролем температуры двигателя.

Руководство по датчику температуры в вашем автомобиле: что нормально, а что нет | Фургон Chevrolet

Перейти к основному содержанию

Скрыть Показать

Новый GMC Sierra 2022 года Забронируйте сегодня

Понедельник, 19 июня 2017 г.

Основные сведения о перегреве двигателя

Приборная панель вашего автомобиля Chevy содержит важную информацию о перегреве двигателя. Все мы знаем, насколько это вредно для любой марки автомобиля. Когда ваш двигатель становится слишком горячим, могут произойти внутренние повреждения компонентов и самого двигателя, в результате чего вы окажетесь на обочине дороги или на подъездной дорожке.

Никто не хочет иметь дело с такой ситуацией в любой день недели. Поскольку двигатели являются одними из самых дорогих компонентов автомобиля, которые необходимо заменить, Chevrolet предоставляет простые инструменты на цифровой приборной панели, которые сообщают вам, когда двигатель перегревается. Обратите на это внимание.

Нормальная температура Датчик температуры двигателя

Итак, какая нормальная температура двигателя вашего автомобиля? Большинство экспертов сходятся во мнении, что ваш двигатель должен работать при температуре от 195 до 220 градусов. В идеальных ситуациях ваша игла будет находиться прямо посередине шкалы. Имейте в виду, что это может увеличиваться или уменьшаться в зависимости от условий в самом автомобиле (например, работающий кондиционер или обогреватель).

Если индикатор начинает расти больше, чем обычно, у вас могут быть причины для беспокойства. Датчики двигателя невероятно важны, чтобы следить за ними во время вождения, особенно если вы заметили, что в эти дни ваш двигатель работает немного горячее, чем обычно. За более старыми моделями также необходимо будет следить более внимательно, так как двигатели со временем изнашиваются.

Причины перегрева двигателя

Что вызывает перегрев двигателя в любом транспортном средстве? Низкий уровень охлаждающей жидкости, неисправность радиатора или неисправность внутренних компонентов двигателя могут способствовать перегреву двигателя. Что наиболее важно, так это заметить проблему в первую очередь, используя приборную панель, чтобы следить за работой вашего двигателя.

Недостаточно «горячий» манометр также может быть признаком того, что что-то происходит с вашей системой охлаждения. Двигатель При работе двигатель нагревается; вот почему в первую очередь существуют такие вещи, как радиаторы и охлаждающие жидкости. Ваш двигатель нагревается; что-то еще охлаждает его. Так должна работать система двигателя. Однако, когда с этой системой что-то не так, двигатель не может остыть и в конечном итоге может полностью сгореть, оставив вас с очень дорогой заменой или ремонтом.

Пройдите диагностику сегодня

Наш дилерский центр имеет все возможности для использования компьютерной диагностики, чтобы определить, что может быть причиной перегрева двигателя. Если в последнее время ваш двигатель перегрелся, и вы опасаетесь, что это что-то серьезное, позвольте нашим сертифицированным автомеханикам провести полную диагностику вашего автомобиля Chevrolet.

Они вникнут в суть проблемы, предложат план действий и быстро исправят ее для вас. Общее правило гласит, что всегда лучше отремонтировать двигатель, чем заменить его. Если вы подождете, пока ваш двигатель не сгорит, это будет означать большие затраты на ремонт или даже полностью разрушить ваш автомобиль. Не ждите! Позвоните нашим преданным сертифицированным механикам, чтобы назначить встречу сегодня.

Категории: Сервис

Метки: советы по техническому обслуживанию, двигатель, производительность, перегрев, температура, советы и рекомендации

Запросить дополнительную информацию

Поиск по блогу

Подпишитесь на наш блог

Технологии обслуживание Советы и приемы техническое обслуживание Производительность Функции Комплекты двигателей eCrate электромобиль Шевроле Сервис миллениалы пицца советы по покупке автомобиля Замена масла Болт EV технология домино семейный размер температура упражнение Ремонт Воздушный фильтр Весеннее обслуживание образ жизни Техническое обслуживание автомобиля перегрев позитив мойшевроле Советы по безопасности манера вождения Протектор шины
Служба расписания
Фейсбук Твиттер Инстаграм YouTube Ссылка на
; ;
Что нормально, а что нет? – Rx Mechanic
Очень важно следить за показаниями температуры охлаждающей жидкости на комбинации приборов. Производители автомобилей устанавливают датчики температуры охлаждающей жидкости и датчики температуры, чтобы помочь водителям отслеживать температуру двигателя и охлаждающей жидкости во время движения.
По мере развития автомобильных технологий на новые автомобили устанавливается все больше функций и компьютеров. Некоторые из этих датчиков предназначены для отслеживания температуры (мы вернемся к этому позже). Как только температура охлаждающей жидкости становится высокой, один из этих датчиков регистрирует код неисправности на автомобильном компьютере.
Эти функции помогают защитить наши автомобили от перегрева двигателя, уведомляя водителя, когда что-то идет не так.
В этой статье мы подробно обсудим, какой должна быть температура охлаждающей жидкости, как исправить высокую температуру охлаждающей жидкости и как выявить признаки неисправности датчика температуры охлаждающей жидкости. Сядьте поудобнее и прочитайте предоставленную информацию.
Какой должна быть температура охлаждающей жидкости автомобиля?
Точное знание того, какой должна быть температура охлаждающей жидкости, избавит вас от многих неприятностей, поскольку перегрев двигателя далеко не доставляет неудобств. Перегрев двигателя может привести к катастрофическим повреждениям компонентов системы, таких как головка блока цилиндров, блок цилиндров, радиатор, прокладка головки блока цилиндров и другие внутренние компоненты. Следовательно, вы должны внимательно следить за показаниями температуры.
Итак, какой должна быть температура охлаждающей жидкости?
Нормальная температура охлаждающей жидкости зависит от автомобиля. Однако нормальная температура двигателя должна быть в диапазоне от 195 до 220 градусов по Фаренгейту. Тем не менее, большинство автомобилей не отображают градусы температуры охлаждающей жидкости на комбинации приборов. Они имеют маркировку, указывающую на низкие и высокие температуры.
При таком типе показаний на комбинации приборов, если стрелка указателя температуры находится на середине отметки или близко к ней, это показывает, что температура в норме. Двигателю требуется 1-2 минуты, чтобы прогреться до нормальной рабочей температуры.
Не думайте, что температура охлаждающей жидкости низкая, когда вы заводите машину, а стрелка находится близко к самой нижней точке, потому что она начнет подниматься до своего нормального значения по мере прогрева двигателя.
В некоторых автомобилях указатель температуры не доходит до середины. Что вам нужно сделать, так это следить за тем, где находится стрелка, когда двигатель полностью прогрет. Таким образом, вы вовремя заметите, когда стрелка начнет ползти вверх, указывая на повышение температуры.
Когда вы загружаете двигатель, его температура обычно повышается. Так что не беспокойтесь, если вы включите кондиционер на полную мощность или при буксировке и заметите повышение температуры. Это вполне нормально.
В любом случае, если вы подозреваете, что подъем становится слишком большим, сверните с дороги и припаркуйтесь в безопасном месте, выключите кондиционер и заглушите двигатель. Откройте капот и дайте машине постоять от 45 минут до 1 часа. Когда двигатель остынет, проверьте уровень охлаждающей жидкости и при необходимости долейте антифриз.
Если вы постоянно замечаете повышение температуры на комбинации приборов, осмотрите или обратитесь к сертифицированному механику для тщательной диагностики вашего автомобиля. Существуют возможные компоненты, которые могут быть основной причиной повышения температуры. Эти компоненты включают в себя; паршивый водяной насос, забитый термостат, пробитая прокладка головки блока цилиндров, низкий уровень охлаждающей жидкости, неисправный вентилятор радиатора или муфта вентилятора.
Автопроизводители переходят от датчиков температуры к сигнальным лампам температуры. Синий индикатор загорается, когда вы запускаете двигатель, указывая на то, что температура двигателя ниже нормальной рабочей температуры. Синий свет исчезнет, как только двигатель прогреется.
Все автомобили имеют способ индикации изменения температуры в каждый заданный момент времени. Без него вы не будете знать, когда ваш автомобиль работает на низком или высоком уровне, что приводит к серьезному повреждению некоторых компонентов системы.
Если на комбинации приборов загорается желтая или красная сигнальная лампа температуры, это указывает на перегрев автомобиля. Съезжайте с дороги, выключите двигатель, осмотрите компоненты системы охлаждения и убедитесь в отсутствии утечек. Если вы не знаете, как работает мотор, обратитесь к дилеру или механику.
Примечание : независимо от того, запрашиваете ли вы нормальную температуру охлаждающей жидкости Prius или любого другого производителя или модели автомобиля, температура должна быть в диапазоне 195-220 градусов по Фаренгейту.
Часто задаваемые вопросы:
В: Какая температура слишком высока для охлаждающей жидкости?
Нормальная температура охлаждающей жидкости по Цельсию должна быть в пределах от 75 до 195 градусов. Если ваш двигатель работает выше этого значения, рассмотрите возможность проверки компонентов вашей системы охлаждения. Профилактика лучше, чем лечение, говорят они. Вы бы не хотели повредить детали двигателя, что приведет к дорогостоящему ремонту из-за невежества или отсутствия осмотра вашего автомобиля.
В: Почему мой моторный отсек такой горячий?
Если ваш датчик температуры или сигнальная лампа температуры постоянно показывают, что ваш двигатель перегревается или моторный отсек работает так сильно, вам необходимо немедленно проверить компоненты системы охлаждения. Исправьте или замените неисправные компоненты.
В: Как исправить высокую температуру охлаждающей жидкости?
Если во время движения жарким солнечным днем вы заметили высокую температуру охлаждающей жидкости, не паникуйте. Вместо этого выключите кондиционер, чтобы уменьшить крен на двигатель. Затем включите обогреватель.
Не продолжайте движение, найдите безопасное место и остановитесь. Выключите двигатель и дайте ему остыть в течение примерно 20-45 минут. Позовите друга или механика, чтобы отбуксировать вашу машину.
Проверьте вещи. Осмотрите компоненты системы охлаждения и проверьте уровень охлаждающей жидкости. Если охлаждающей жидкости мало, долейте антифриз (если он у вас есть). Это поможет вернуть вашему двигателю нормальную рабочую температуру.
Если вы не заводили свой автомобиль ранее, заведите его и проверьте, как работают узлы. Аккуратно отвезите свой автомобиль в ближайший автосервис для тщательного осмотра и ремонта.
В: Температура двигателя совпадает с температурой охлаждающей жидкости?
Температура двигателя обычно выше температуры охлаждающей жидкости, особенно вокруг цилиндров. Однако температура двигателя и охлаждающей жидкости считается одним и тем же, поскольку температура двигателя и охлаждающей жидкости обычно контролируется одним датчиком.
Датчики температуры охлаждающей жидкости обычно находятся на головке блока цилиндров и в основном на трубке, которая транспортирует антифриз от радиатора к термостату. Это демонстрирует, что этот датчик контролирует температуру как двигателя, так и охлаждающей жидкости.
В: Почему появляются признаки неисправности датчика температуры охлаждающей жидкости?
Как и другие компоненты системы охлаждения, неисправный датчик температуры охлаждающей жидкости будет отображать некоторые знаки, чтобы уведомить водителя о проблеме.
