Сколько мощности на самом деле у двигателя ЛАДЫ ПРИОРЫ 16V ?
Двигатель Лады Приоры устройство
В этой статье узнаем, что из себя представляет двигатель Приоры рассмотрим его устройство недостатки.
Устройство двигателя Лада Приора
Двигатель Лады Приоры это доработанный мотор ваз 21124. В нем была применена облегченная на 39% ШПГ которая разработана компанией Federal Mogul и измененные лунки под клапана. Также был доработан привод ГРМ который оснащен автоматическим натяжителем. Что в свою очередь позволило положить проблему с постоянным подтягиванием ремня. Еще этой же компанией была улучшена обработка поверхностей цилиндров и произведена качественная хонинговка.
Приоровский двигатель имеет 4 цилиндра, 2 распределительных вала и 4 клапана на каждый цилиндр. Блок двигателя состоит из чугуна, головка блока из алюминия. Более подробные характеристики можно рассмотреть в таблице.
| Модель двигателя | Ваз 21126 |
Вид топлива | АИ-95 |
Диаметр цилиндра мм | 82 мм | Ход поршня мм | 75,6 мм |
Рабочий объем | 1597 |
Степень сжатия | 11 |
Привод ГРМ | Ременной |
Макс. | 98 л.с/5600 об/мин ( Ходят слухи, что на самом деле 106 л.с) |
Крутящий момент Н/м | 145 Н/м /4000 об/мин |
Подходящее масло в двигатель | 5W-30;5W-40;10W-40;15W-40 |
Сколько масла лить в двигатель | 3,5 литра |
Сколько охлаждающей жидкости при замене | 8 литров |
Вес двигателя | 115 кг |
мощностьГде находится номер двигателя ?
Номер двигателя лады приоры располагается над картером сцепления для того чтобы его увидеть необходимо снять воздушный фильтр и взять зеркало

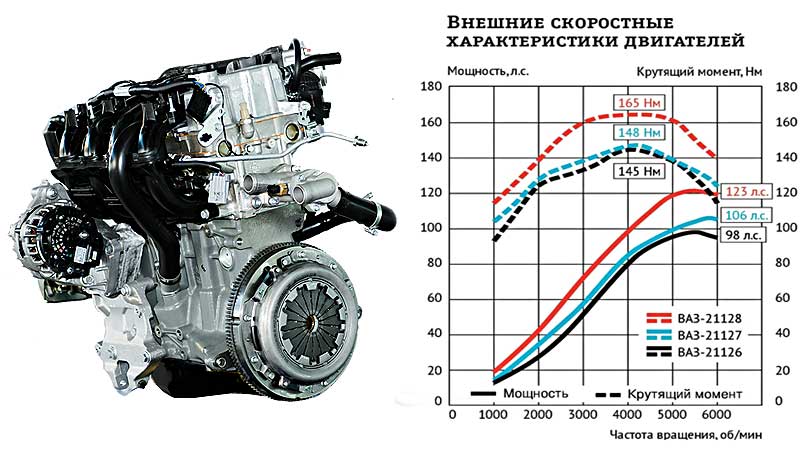

Двигатель Приоры имеет 106 л.
с правда ли это ?В интернете ходят слухи, что мощность двигателя приоры в паспорте занижена для того, чтобы был меньший налог. В ходе исследований на стендах выяснилось, что это правда в некоторых случаях на стенде приоровский мотор выдает 106 и даже 110 л.с.
Недостатки
1)Гнет клапана. В отличие от 124 мотора этот двигатель при обрыве ремня ГРМ гнет клапана. Поэтому нужно внимательно относиться к покупке ремня ГРМ. Еще есть вариант установить поршневую с циковками.
2)Шум при работе. Шум при работе двигателя могут издавать изношенные гидрокомпенсаторы.
3)Троит двигатель. Возможная причина в засоренности форсунок их необходимо прочистить.
4)Потеря мощности. Необходимо замерить компрессию, чтобы выявить износ цилиндров.
Достоинства
Несмотря на недостатки двигатель лады приоры обладает неоспоримыми достоинствами.
1)Ресурс двигателя более 200 тыс.км без капремонта для нашего времени это довольно-таки неплохо.
2)Хороший потенциал для тюнинга. Некоторые ухитряются выжимать из этого мотора 400-500 и более лошадиных сил. Правда в таком случае ресурс мотора сильно ограничен. Тем не менее есть много способов произвести тюнинг 126 мотора практически без потери ресурса об этом поговорим в следующей статье.
3)Хорошее соотношение мощности и экономичности. Расход топлива в городе составляет 9 литров по трассе 5 при этом мощности вполне достаточно для уверенных обгонов.
