Какое масло лить в вариатор Тойота Королла, в автомат и в механику

Главная » Промывка и замена

Опубликовано: Рубрика: Промывка и заменаАвтор: Алексей Назаров

Как это ни странно, но начнем с того, что замена масла в вариаторах на автомобилях Тойота производителем не предусматривается. Он лишь предлагает каждые 40 000 км проверять его уровень и при необходимости доливать до нужного уровня.

Однако на практике дела обстоят так, что иногда замена все же требуется. Рассмотрим, какое масло лить в вариатор Тойота, и как это правильно сделать. Также не обойдем вниманием и прочие варианты КПП.

Содержание

  1. Когда нужно задуматься о смене масла
  2. Масла для вариаторов Toyota Corolla
  3. Масла для автоматических коробок передач Toyota Corolla
  4. Масла для механических коробок передач
  5. Как заменить масло в вариаторе Toyota Corolla

Когда нужно задуматься о смене масла

Некоторые признаки нельзя назвать определяющими необходимость замены масла в коробке передач, так как они могут быть вызваны и другими причинами. Некоторые и вовсе требуют снятия поддона с вариатора, что уже подразумевает замену масла, хотя, при желании, можно вернуть и старое.

Замена масла в Тойота Королла необходима, если:

  • Масло опустилось до низкого уровня – при незначительных изменениях осуществляется доливка, а при больших – есть смысл заменить масло полностью;
  • Автомобиль стал расходовать топлива больше обычного;
  • Разгон автомобиля стал медленным, то есть упала его динамика;
  • В вариаторе обнаружена металлическая стружка – требует разборки вариатора (снятия поддона).

Вопреки инструкции производителя советуем проверять уровень масла в вариаторе каждые 15 000 км.

Масла для вариаторов Toyota Corolla

Вопрос, какое масло в вариатор Тойота Королла лить можно, а какое нет, очень интересен и актуален для многих автовладельцев, так как заводское масло официально на территорию России не поставляется. Что же известно про эти коробки передач?

Начнем с того, что масло, которое вы заливаете, должно в названии иметь метку CVT (Continuously Variable Transmission – бесступенчатая трансмиссия) — что, собственно, и обозначает вариатор.

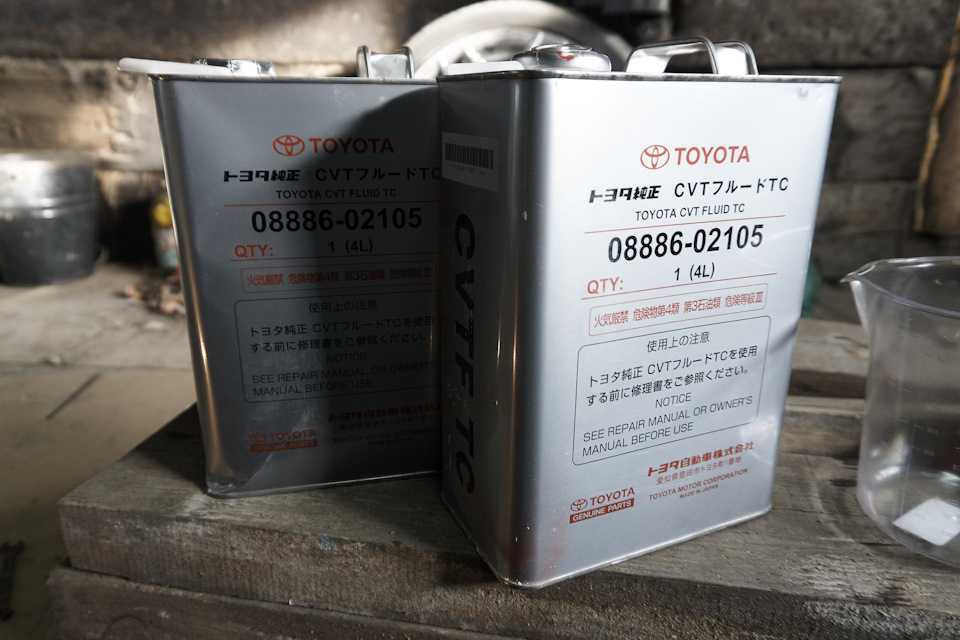

Заводское масло для этих целей называется TOYOTA CVT FLUID TC.

Вы можете выбрать масла следующих типов: синтетические, полусинтетические и минеральные.

Оригинальное масло, несмотря на отсутствие официальных поставок, отыскать на прилавках все же можно. Имеет оно следующие характеристики:

ПроизводительAisin
Цвет жидкостиКрасный (определяется только наличием красителя)
НазначениеЗаправка вариаторов разных марок (подходит для марок: Avensis, Rav 4, Alphard hybrid и Estima hybrid (не для всех моделей))
ОсобенностиОбеспечивает мягкую передачу крутящего момента колесам, без ускоренного износа шкивов и ремня

Отдельные модели Lexus и Toyota имеют вариаторы, в которые заливается другое масло – ATF WS. Это масло имеет очень долгий срок службы, который производителем может трактоваться даже как пожизненный.

Трансмиссионное масло – это нефтепродукт, которому со временем свойственно загустевать, что обязательно приведет к увеличенному расходу топлива. Также могут появляться высокотемпературные отложения – из-за окислений.

Для такого автомасла характерна пониженная вязкость, что обозначается припиской WS (World Standart) в названии. Производитель – Эксон Мобил. Страна производитель – Япония.

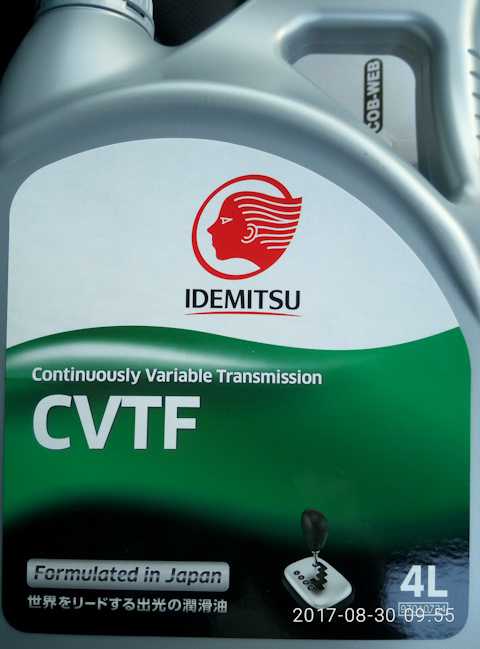

В качестве замены заводскому маслу, если таковое не удалось отыскать в продаже, можно предложить вариант Idemitsu CVTF. Оно является универсальным и подходит не только для автомобилей Тойота, но и для практически всех бесступенчатых коробок.

Завод-производитель гордится уникальным пакетом присадок, который, по их заверениям, способствует максимально плавному переключению скоростей — причем при любых стилях вождения, включая агрессивный.

Масло обеспечивает высокую степень защиты таких деталей трансмиссии как детали гидроблока управления, шкивы и пластинчатый ремень.

Обладает высокой устойчивостью к временному окислению, что гарантирует стабильную вязкость в течение всего срока службы при высоких температурах и нагрузках.

Масла для автоматических коробок передач Toyota Corolla

Масло, заливаемое в автомат Тойота Королла и прочие модели, также должно обладать определенным набором свойств (эксплуатационные, вязкостные, физико-химические).

Обозначается оно аббревиатурой ATF и должно соответствовать требованиям, указанным в инструкции по эксплуатации автомобиля.

Для автомобилей Тойота применяются следующие марки масел:

  • Тoyota ATF Dexron III – это масло обладает отличными свойствами по прокачиванию при условии низких температур;
  • Тoyota ATF WS – оригинальное масло с очень низкой вязкостью;
  • Toyota ATF TYPE T-IV – в состав входят гидрокрекинговые масла и фирменные присадки. Соответствует практически всем требованиям автопроизводителя Тойота;
  • Mobil ATF 3309 – отличное масло от именитого бренда. Высокая стабильность при работе на высоких температурах;
  • Top Tec ATF 1200 – масло с антифрикционными присадками, обеспечивающими противозадирные свойства, позволяет лучше сохранять зубчатые пары при ударных нагрузках и высоких скоростях.

Масла для механических коробок передач

Масло в механику Тойота Королла тоже выбирают не любое понравившееся. Оригинальный состав называется — Тойота Gear Oil Manual Transmission LV 75W.

  • Разработан он компанией Denso специально для автомобилей рассматриваемого производителя.
  • Обеспечивает низкие коэффициенты трения в высоконагруженных узлах агрегата, увеличивает срок его службы.
  • Также можно использовать и универсальное масло для трансмиссий Тойота Gear Oil Universal syntethic 75W-90.

Совет! Замена масел в механических коробках должна производиться каждые 40 000 км.

Как заменить масло в вариаторе Toyota Corolla

Теперь давайте рассмотрим порядок действий при смене масла в вариаторе автомобиля Тойота Королла:

Для работы необходимо иметь свободный доступ под автомобиль, для чего потребуется гараж с ямой или подъемник.

Первым делом снимается пластиковая защита двигателя, которая крепится при помощи болтов.

Как только крышка будет удалена, вы получите доступ к поддону вариатора.

В поддоне имеется сливная пробка, которую необходимо открутить, чтобы слить масло. Сделать это не так просто.

Чтобы не возиться, некоторые сервисы предлагают ее выбить. Прежде чем соглашаться на такую меру, убедитесь, что новая деталь доступна в продаже в ближайших магазинах.

Предварительно под сливное отверстие нужно подставить пустую тару. Ждем, пока течь не остановится.

Чтобы вытекло больше масла, открутите шестигранником на 6 мм трубку-щуп, сделанную из пластика.

Далее требуется открутить поддон, чтобы слить с него остатки масла.

Также можно снять и фильтр.

Поддон и открывшиеся магниты можно очистить, используя Уайт-спирит или карбоклинер.

Осмотрите разобранный вариатор на предмет наличия металлической стружки. Все инородные тела необходимо удалить.

После очистки собираем все в обратном порядке. Осмотрите на предмет целостности прокладку поддона, и при необходимости осуществите ее замену.

Устанавливаем на место трубку-щуп.

Далее необходимо добраться до заливного отверстия под масло. Находится оно под защитой левого переднего колеса автомобиля. Для этого снимаем колесо и отгибаем защиту.

Под защитой вы увидите металлическую шестигранную пробку на 24 с надписью ТС. Выкручиваем ее для заливки масла.

Начинаем заливать масло. Делаем это до тех пор, пока оно не потечет через сливное отверстие поддона. Предварительно разместите под ним чистую тару, чтобы не переводить драгоценную жидкость.

Ждем, пока «поток» успокоится, и из отверстия не начнет капать.

Устанавливаем на место пробку и доливаем разницу между слитым старым и залитым новым объемом — то есть, сколько слили изначально, столько и заливаем по итогу.

Далее наступает самый интересный этап – регулировка уровня масла. Эта процедура проводится при разогретом до 36-46 градусов вариаторе.

Замерить температуру можно при помощи сканера, либо замкнув контакты 4 и 13 в диагностическом порту.

При разогретом вариаторе откручиваем пробку. Если масло не побежало, то доливаем его до тех пор, пока не побежит.

Далее рекомендуется поездить на автомобиле, после чего выполнить замену масла и регулировку его уровня повторно.



Алексей Назаров/ автор статьи

Руководитель сети СТО с огромным стажем работы.

Понравилась статья? Поделиться с друзьями:

Какое масло заливать в вариатор: в Митсубиси, Тойоту, Ниссан, Хонду и т.д.

Вариаторная коробка передач — относительно новая технология на российском рынке, но уже многие водители пересели на автомобили с ней. А производители почти повсеместно используют ее в той или иной своей модели. Однако далеко не в каждой сервисной книжке авто написано, как часто нужно менять масло. В этой статье мы расскажем, какое масло заливать в вариатор, как часто его менять, какие при этом имеются нюансы и особенности.

Содержание статьи:

Вариатор представляет собой передачу, которая имеет целый ряд преимуществ перед традиционными вариантами переключения скорости. Среди таковых стоит выделить несколько аспектов:

  • оптимальная нагрузка на двигатель благодаря плавному набору скорости. Отсутствуют перегрузки на старте движения, а также исключён перерасход бензина;
  • при электронном управлении мотором передача нажатия на педаль газа не будут слишком быстро реагировать;
  • благодаря отсутствию усиленных нагрузок на коробку передач снижается и уровень выбросов выхлопных газов.

Когда и как часто менять масло в вариаторе

Надо учитывать, что правильная работа вариатора зависит напрямую от качества залитого масла, которое нужно брать строго по марке и модели транспортного средства, исключая любые «совместимые» варианты как вредоносные. Большинство серийных машин рассчитаны на работу в 60 тыс. километров без замены жидкости. Потому обязательно надо следить за счётчиком на приборной панели.

Слева — старое масло, справа — новое

Помимо стандартных признаков, нужно обращать внимание на удобство езды на старом масле:

  • При движении с места авто едет не плавно.
    В этой ситуации надо будет обратить внимание и на редукционный клапан насоса. На поверхность данного элемента попадает металлическая стружка, а при отсутствии замены в течение долгого времени она накапливается, приводя к заклиниванию в промежуточных положениях. Из-за этого проходит рассогласование между шкивами (ведомым и ведущим).
  • Перегрев вариатора. Старое масло внутри механизма не способно выполнять свою работу правильно, приводя к повышению температуры.
  • Лишний шум при движении. Обычно гул от подшипников, которые со временем выходят из строя из-за устаревшего масла и попадания продуктов износа внутрь указанных элементов.

Вариатор на Lifan

60 тысяч километров – это расстояние, указываемое «в идеальных условиях», без учёта особенностей стиля езды водителя, а также типа дорожного покрытия (или его отсутствие) и перепадов температур (включая смену сезона и использование машины при плюсовой и отрицательной температуре воздуха). Поэтому предпочтительнее менять масло уже через 30-40 тыс. км в зависимости от модели авто и указанных аспектов.

Внимание!

Нельзя смешивать масла разных цветов!

Так, коробка CVT требует более пристального внимания, чем более распространённые сейчас типы трансмиссии. Качественное масло должно выполнять несколько базовых задач:

  • смазка дифференциала и шкивов;
  • теплоотвод;
  • поддержка оптимальной температуры внутри механизма.

Более быстрая замена масла связана с тем, что проходит его окисление внутри конструкции вместе со сменой коэффициента вязкости. Это же касается и присадок, которые со временем разрушаются. Чем ниже температура работы механизма, тем больше ресурс присадок. Стандартные свойства масел включают в себя вязкостные и противозадирные.

Слив масла с коробки передач

Даже при отрицательной температуре жидкость не должна замерзать и защищать дифференциалы со шкивами от задиров. Чтобы исключить сильное сгущение масла, а также образование плёнки, мешающей нормальной работе конструкции, и понадобится своевременно приобрести расходный материал для своей машины.

Какое масло заливать в вариатор

Нормальная и долговечная работа транспортного средства обеспечивается верным выбором жидкости, поставляемой каждым производителем авто. Рекомендуется брать именно брендовые и оригинальные масла, которые будут полностью соответствовать показателям. Стоимость одной канистры будет внушительной на первый взгляд, но в итоге это сэкономит большие средства на ремонте или замене коробки передач. Основные различия масел заключаются в степени вязкости при разных температурах, кислотному числу и плотности. Эти показатели должны быть соблюдены полностью.

ПараметрЗначение
ЦветКрасный/зелёный
Плотность при 15 градусах0,8527 г/см3
Вспенивание/устойчивость10-0 мл/мл
Потеря текучести— 45° С
Индекс вязкости197-199
Вязкость на 40-45 градусах30,93-30,94 мм2/с
Вязкость при 100 градусах7,006-7,007 мм2/с
Температура вспышки (COC)206-207 градусов
Общее кислотное число, TAN0,83-0,84 мгКОН/г

Стандартные показатели основных марок масла для вариатора

Внимание!

Лучший способ узнать, какое масло следует заливать в свой автомобиль, это посмотреть в сервисной книжке — там перечислены рекомендуемые масла и частота их замены.

Масло в вариатор Ниссан

Особенностью жидкости данного производителя является минимальное окисление, так как устойчивость к этому виду повреждение высока, что позволяет эксплуатировать машину в течение длительного срока при перепадах температур и нагрузок. Оригинальные масла для автомобилей марки Ниссан — CVT NS-1, CVT NS-2 и CVT NS-3.

Nissan CVT NS-1, CVT NS-2 и CVT NS-3

Масло CVT NS-1 — это первое поколение синтетических жидкостей для вариаторов Jatco. Его рекомендуется использовать для автомобилей до 2006 года — Primera, Wingroad, Cube, Serena, March, Liberty.

Масло CVT NS-2 создано специально для КПП Hyper CVT. Оно подходит для автомобилей с 2006 года выпуска — Qashqai, X-trail, Teana, Murano, Cube, Note, Tiida и т.д.

Трансмиссионная жидкость CVT NS-3 предусмотрена для вариаторов последнего на данный момент поколения CVT 7 и CVT 8. Подходит для автомобилей с 2012-2013 годов выпуска (Altima, Pathfinder, Serena, Teana, Landy.

Масло в вариатор Митсубиси

Штатной жидкостью для бесступенчатых КПП Mitsubishi является CVT Fluid J4, которая пришла на замену Dia Queen CVT Fluid-J1

Эти жидкости взаимозаменяемы.

Масло подходит для заливки в моделей Outlander, Lancer, ASX, Delica D5, RVR и Galant Fortis. Его можно заливать и в соплатформенные марки авто — Пежо (4007, 4008), Ситроен (C-Crosser, C4 Aircross) и даже Ниссан (допуск для Nissan NS-2), так как оно разработано для вариаторов от компании Jatco, которые устанавливаются на эти марки авто.

Среди плюсов масла выделяются такие черты:

  • не замерзает при понижении температуры ниже нуля;
  • не горит при перегреве;
  • сохраняет вязкость в экстремальных условиях эксплуатации.

Масло в вариатор Тойота

На рынке представлены две основные разновидности– Toyota CVT Fluid TC и Toyota CVT Fluid FE, которые разработаны для вариаторов компании Aisin. Различаются они по маркировке и характеристикам.

 В составе имеют присадки, среди которых кальций (нейтрализация) и фосфор (противоизносные), бор.

Жидкость CVT Fluid FE является более современным аналогом, и содержит улучшенные присадки, позволяющие автомобилю бесперебойно работать в суровых холодных условиях. При этом оно полностью совместимо с CVT Fluid TC.

Toyota CVT Fluid FE и Toyota CVT Fluid TC

Данные масла подходят для моделей:

  • Rav-4
  • Avensis
  • Alphard hybrid (некоторые модели)
  • Estima hybrid (некоторые модели)

Также данные масла могут использоваться на автомобилях Lexus и Daihatsu.

Масло в вариатор Хонда

В основном используются два типа оригинальных масел: CVT Fluid HCF-2 и CVTF (он же HMMF), которые не являются взаимозаменяемыми. Для безопасности коробки передач нужно уточнить в сервисной книжке, какое масло под какую модель автомобиля подойдет лучше. Масла созданы по новейшим технологиям Idemitsu, давая в результате плавность переключения передач, включая и экстремальные условия.

Honda CVTF является оригинальным маслом для вариатора Fit (Jazz), также подходит для Civic, Mobilio, HR-V, Airwave, Freed, Odyssey. Подходит для первых поколений вариаторов (до 2013 года).

Honda CVTF

Жидкость CVT Fluid HCF-2 рекомендуется использовать только в автомобилях, оснащенных вариатором второго поколения —  Honda Accord 2013+ и Honda Fit 2015+. Заливать его в вариаторы первого поколения (до 2013 года выпуска) не допускается.

Honda CVT Fluid HCF-2

Масло в вариатор Ауди

Оригинальная жидкость для этой марки авто – ATF G052 180 A2, которая при необходимости может быть заменена неоригинальным аналогом Febi 27975. Обычно требуется около  шести литров масла для полной смены и очистки коробки.

ATF G052 180 A2

Жидкость от Ауди может применяться и в транспортных средствах марок Skoda, Seat, Volkswagen.

Масло в вариатор Субару

Для машин Subaru с вариатором Lineartronic TR-580 (модели Impreza, XV), компания поставляет масло Subaru CVT Oil Lineartronic II (первая модификация уже не выпускается), для рынка США также используется CVT C-30 OIL.

Subaru CVT Oil Lineartronic II

Для вариаторов Lineartronic TR-690 (Outback, Forester, Legacy, Exiga, Levorg) применяется масло Subaru High Torque CVT Fluid.

Subaru High Torque CVT Fluid

Для вариаторов на малолитражных авто (R1, R2 и т.п.) рекомендуется использовать Subaru I-CVT FG.

Subaru I-CVT FG

Почти все масла от производителя выпускаются в больших бочках по 19-20 литров, меньшие варианты есть только для малолитражек. Если будут предлагать расфасованную жидкость в ёмкостях меньше указанной, то в лучшем случае – это просто разлито из оригинальной бочки. В худшем – подделка или несовместимое масло.

Масло в вариатор Рено

На автомобили Рено устанавливаются вариаторы марки Jatco, а заливается Elfmatic CVT (заменяется Nissan NS-2), реже Nissan NS-3.

Elfmatic CVT

Узнать точнее, что за масло залито в авто, можно в сервисной книге!

Основными плюсами данных масел считаются:

  • защита от износа внутренностей коробки;
  • отсутствует образование пены;
  • стабильность состояния при поездках на больших скоростях.

Масло в вариатор Сузуки

Для комфортной эксплуатации авто указанной марки рекомендовано фирменное масло Suzuki CVT Fluid Green 1 (для вариатора Jatco JF011E) и Suzuki CVT Fluid Green 2 (для вариаторов Jatco JF015E и JF016E).

Suzuki CVT Fluid Green 1 и Suzuki CVT Fluid Green 2

Внимание!

Данные масла нельзя применять для мототехники!

При отсутствии оригинальной жидкости Fluid Green 1 от производителя автомобиля допустимо использование масел Nissan NS-2 и Mitsubishi J1. В крайнем случае допустима неоригинальная замена от Idemitsu CVT-F.

Масло в вариатор Лифан

Практически на все вариаторные модели Лифана устанавливается трансмиссия Punch Powertrain CVT VT2. Для данных КПП можно применять масла ESSO EZL799A45, G Energy CVT или G-Box CVT. Среди других вариантов рекомендуется Ravenol TSG или VSG, Tranself или Mobilube 1 SHC. Более дорогие расходные материалы использовать нет смысла, но экономить в случае с автомобилями Lifan тоже недопустимо.

G Energy CVT

Такие же масла можно использовать в автомобилях Geely, если это написано в сервисной книжке.

Масло в вариатор Чери

Для китайских транспортных средств от Cherry с вариатором QR019CHA/QR019CHB подходит масло с допуском ATF SP-III. Серди подобных расходных материалов выделяются жидкости от Hyundai, Totachi и Mitsubishi:

  • Mitsubishi ATF SP-III
  • Totachi SP-III ATF
  • Hyundai ATF SP-III

Hyundai ATF SP-III

У всех должна быть одна маркировка – это и будет указывать на совместимость с конкретной маркой авто.

Ниже представлены таблицы по наиболее распространенным вариаторам — Jatco, в которой указаны, какие масла рекомендуют заливать производители авто.

Аналоги оригинальных масел для вариаторов

Если ценники на оригинальные и рекомендуемые масла для вариаторов кусаются, то можно рискнуть и залить жидкости сторонних производителей. Все производители автомобилей, большинство дилеров и многие водители рекомендуют использовать исключительно оригинальное масло, которое было залито в машину, так как, в случае несовместимости, плохого качества или использования не тех присадок, в вариаторе могут произойти поломки, которые выльются в гораздо большую стоимость, нежели покупка оригинальных масел.

Ремонт вариатора — очень дорогостоящее дело

Тем не менее, имеется и немалый слой водителей, которые не боятся экспериментировать со своими железными конями, и меняют жидкости на более дешевые, спокойно ездят и не жалуются на какие-либо неисправности.

Ниже мы приведем наиболее популярные неоригинальные вариаторные масла, которые неплохо зарекомендовали себя на автомобильном рынке. Каждый из перечисленных вариантов применим для определённых марок автомобилей с определенными вариаторами. Перед заливкой той или иной жидкости рекомендуется проконсультироваться со специалистом и удостовериться, что она точно подойдет.

Обязательно учитывайте то, что при отсутствии чётко задокументированной альтернативы заводскому маслу от производителя транспортного средства, использовать другие варианты вы будете на свой страх и риск, и в случае возникновения поломки гарантией вы прикрыться не сможете. Использование непроверенного малоизвестного масла может привести к полному выходу из строя коробки передач. Явным признаком подобной ситуации будет лишний шум при езде, неприятный запах в районе вариатора вместе со сложностями при управлении автомобилем.

При смене жидкости на профессиональной СТО лучше наблюдать за тем, чтобы было залито именно то масло, которое будет подходить вашему автомобилю. Аналогично надо поступить и при покупке вещества для самостоятельной смены во время ремонта у себя в гараже или боксе.

Рекомендации по продлению срока эксплуатации вариатора и масла

Чтобы лишний раз не ставить свою машину на ремонт, лучше всего следовать таким советам:

Масло необходимо хранить при положительной температуре вдали от солнечного света, а работы проводить лишь в закрытом помещении, чтобы исключить попадание мусора в жидкость. При наличии пробега в более чем 60 тысяч километров замена фильтров не обсуждается – старый экземпляр должен быть убран в пользу нового, так как чистка бесполезна.

Старый и новый масляные фильтры

Замена масла в вариаторе — пошаговая инструкция с фото и видео

Смена жидкости осуществляется стандартным способом – необходимо загнать автомобиль на ремонтную яму, поднять на стоечном подъёмнике или поставить на домкрат, обеспечив её устойчивость на одном месте, чтобы она не могла сдвинуться. Далее вся процедура должна проходить в следующей последовательности:

  1. Необходимо открутить пробку сливного отверстия на поддоне для удаления старой жидкости.
  2. Снять поддон вариатора для устранения продуктов износа.

    Внимание!

    Всю старую жидкость нужно сливать в специально подготовленную емкость, так как в дальнейшем понадобится узнать точное количество старого масла, чтобы залить такое же количество нового.

  3. Нужно поменять масляный фильтр и фильтр грубой очистки с металлической сеткой.
  4. Магниты на поддоне также требуется очистить от накопившейся за время работы стружки.
  5. Понадобится очищение привалочных плоскостей, установка новых прокладок.
  6. Прикручивается поддон вместе с закручиванием сливной пробки.
  7. В отверстие щупа через воронку заливается свежее масло для вариатора. Количество должно быть равное тому, которое и было слито перед использованием новой жидкости.
  8. Уровень масла нужно обязательно проверить щупом, следуя указаниям из руководства по эксплуатации автомобиля.
  9. Сброс датчика старения масла. В этой ситуации понадобятся диагностические устройства, подключаемые к электронным компонентам внутри автомобиля. Данная процедура крайне желательна, так как без этого вариатор будет работать будто в нём есть ещё старое масло – возможны подёргивания и другие неприятности вроде разрывы ремня и повреждения конусов.

На датчике уровень масла должен показываться как «HOT» — максимум. Если есть возможность, то для фильтра тонкой очистки достаточно промывки до получения максимальной прозрачности и чистоты – это допустимо при общем хорошем состоянии элемента автомобиля. При покупке автомобиля б/у понадобится проверять уровень масла путём снятия щупа и рассмотрения остатков жидкости на белой салфетке. Хорошая жидкость всегда прозрачная и не имеет никаких вкраплений, включая стружку. Аналогично и с запахом – гарь не должна чувствоваться вообще никак. Чистое масло обычно имеет красный цвет.

Пошаговые видео-инструкции:

Что такое вариатор и как он работает

« Вернуться к Глоссарию Указатель

Вариатор (CVT) — это бесступенчатая трансмиссия, которая в определенном диапазоне позволяет добиться наиболее плавного изменения передаточного числа. Главное отличие вариаторной коробки передач от аналогов – достаточно эффективное использование мощности двигателя внутреннего сгорания.

Вариаторная коробка (постоянно меняющаяся трансмиссия) позволяет наилучшим образом изменять крутящий момент от ДВС, передаваемый на колеса, с учетом нагрузки двигателя, скорости автомобиля и т.д. В результате вариатор позволяет добиться высокой топливной экономичности.

Отличительные особенности, устройство и принцип работы вариатора

Начнем с того, что существует несколько типов коробок передач CVT. Однако в автомобилях используется клиноременный и тороидальный вариатор, тогда как клиноременный вариатор встречается гораздо чаще.

Устройство современной вариаторной коробки включает в себя следующие элементы:

  • Специальный механизм, отвечающий за передачу крутящего момента от двигателя к вариатору, а также отключающий коробку и ДВС при переводе в нейтраль ;
  • Сама вариаторная коробка (другое название «трансмиссионный вариатор»), а также отдельный механизм, позволяющий автомобилю двигаться назад;
  • Электронная система управления коробом с входными и выходными датчиками;

Для передачи крутящего момента от двигателя можно использовать гидротрансформатор, центробежную автоматическую муфту, электромагнитную муфту с электронным управлением и многодисковую муфту. Часто для этих целей используется гидротрансформатор (ГДТ), позволяющий добиться плавности хода и тем самым увеличить ресурс вариаторной коробки передач.

Что касается самой коробки передач, то клиноременный вариатор включает одну или две ременные передачи. Эта трансмиссия на самом деле представляет собой два шкива, которые соединяет клиновой ремень. Шкив образует пару конических дисков, и диски могут двигаться и расширяться. Таким образом, можно изменить диаметр самого шкива.

Для перемещения конусов используются гидравлическое давление, сила пружины и центробежная сила. Конические диски расположены под углом 20°. Это позволяет ремню скользить по поверхности шкива с минимальным сопротивлением.

На начальном этапе такие вариации комплектовались резиновым ремнем, но ресурс самого ремня оказался мал. Сегодня вместо резины установлен металлический ремень вариатора. Такой ремень прочный и гибкий, при работе коробки передач создается меньше шума, а также решение служит гораздо дольше, чем резиновый аналог.

Сила трения передает вращение между шкивами вариатора и боковой поверхностью ремня. Кроме того, в некоторых вариаторах может использоваться стальная цепь. В данном случае речь идет о клино-цепном вариаторе.
Этот тип отличается от клиноременного вариатора тем, что торцевая поверхность цепи передает крутящий момент при ее точечном контакте с коническими дисками. При этом конические диски изготовлены из прочной стали, а клино-цепной вариатор имеет наилучший КПД.

Также отметим, что вариатор не способен обеспечить возможность движения назад. В коробку интегрированы различные механизмы, чтобы у автомобиля с такой коробкой передач была задняя передача. Чаще всего это планетарная коробка передач, которая активно используется в АКПП.

Что касается управления вариатором, то система электронная; производит асинхронные изменения диаметра шкивов с учетом режимов работы двигателя автомобиля. Сцепление и планетарная коробка передач также управляются.

Водитель управляет коробкой передач с помощью селектора, а сами режимы напоминают режимы работы гидромеханической АКПП. Более того, в вариаторной коробке можно выбрать фиксированные передаточные числа, что позволяет реализовать функцию ручного переключения передач, как Типтроник, на АКПП.

Добавим также, что тороидальный вариатор отличается от описанных выше ременно-цепных аналогов тем, что имеет два соосных вала. Такие валы имеют сферическую или тороидальную поверхность. Ролики зажаты между валами.

Для изменения передаточного числа в таком вариаторе необходимо изменить положение роликов. В этом случае крутящий момент передается с помощью сил трения между рабочими поверхностями.

Как работает вариатор в автомобиле

Если говорить о принципе работы коробки вариатора, то диаметр шкива вариатора постоянно меняется. Изменение реализует сервопривод. Когда автомобиль только заводится, ведущий шкив вариатора имеет наименьший диаметр; то есть конические диски полностью разведены.

Ведомый диск в этот момент имеет наибольший диаметр, когда конические диски максимально сжаты. Когда частота вращения двигателя начинает расти, диаметр ведущего шкива увеличивается, а диаметр ведомого шкива уменьшается, что позволяет уменьшить передаточное число.
Как видите, вариатор за счет уменьшения и увеличения диаметров шкивов позволяет работать двигателю на оптимальном режиме для получения максимальной мощности и достижения лучшей динамики.

Плюсы и минусы вариатора

Во-первых, такая трансмиссия бесступенчатая. Это означает, что во время движения нет необходимости переключаться на так называемые «ступени», при этом происходит постоянное преобразование крутящего момента, отсутствуют задержки между переключениями со ступени (передачи) на ступень.

В результате достигается максимальный комфорт при управлении автомобилем с вариатором. Однако это решение не лишено недостатков. Во-первых, установка такой трансмиссии предполагает определенные ограничения по мощности и крутящему моменту; то есть на автомобили с мощным двигателем вариатор не устанавливается. Еще одним недостатком является сложность устройства самой трансмиссии вариатора, низкая ремонтопригодность и дороговизна самого ремонта вариатора.

« Вернуться к Глоссарию Указатель

Замена масла в коробке передач: когда, какое использовать и симптомы неисправности

Как многие из вас знают, иметь автомобиль — это не просто включать двигатель, разгоняться и останавливаться, когда мы не должны использовать его. Вот почему задачи по техническому обслуживанию становятся важными в повседневной жизни, экономя нам большие расходы в будущем. Для достижения этого особенно важна замена масла в коробке передач.

Нам их делают в мастерской или мы делаем сами, самая частая задача при поддержании автомобиля в хорошем состоянии это проверка различных жидкостей . Из воды в моторное масло, проходящее через АКПП масло (то, что часто не учитывают).

Если мы осмелимся сделать это самостоятельно, в дополнение к проверке адекватности уровня масла в автоматической коробке передач (то, что мы уже объясняли некоторое время назад в этой статье), нам также придется заменить жидкость каждого определенного типа или пройдено км.

Содержание

  • 1 Когда менять масло в коробке передач
  • 2 Какое масло использовать для вашей АКПП
  • 3 Симптомы отсутствия масла в АКПП

Когда менять масло в коробке передач

3 900 АКПП зависит в основном от двух факторов. Во-первых курс обмена у нас очень важен . Это не то же самое, что трансмиссия с двойным сцеплением DSG Volkswagen Group и вариатор непрерывного действия, как VTC Toyota. Во-вторых, это также во многом зависит от тип использования данного изменения . При спортивной езде срок службы трансмиссионной жидкости значительно сокращается по сравнению с более неторопливой ездой. Наоборот, при хорошем уходе за АКПП она может прослужить намного дольше.

Подпишитесь на наш канал Youtube

Теперь, оставив в стороне переменные, обычная цифра для замены масла в коробке передач — каждые 60 000 км или два года. Большинство производителей колеблются вокруг этих значений, чтобы внести изменения в официальные версии, независимо от типа изменений, которые они имеют. Тем не менее мы ставим некоторые примеров различных марок, чтобы дать вам представление :

  • для автоматической замены шестиступенчатой ​​коробки передач с двойным сцеплением DSG группы Volkswagen жидкость меняется каждые 60 000 километров. То же самое касается типа Porsche PDK .
  • В АКПП Мерседес 7G-Tronic Plus жидкость меняется в гораздо более вариативном диапазоне пробега, в зависимости от того, какое использование ей дано. Это между 50.000 и 125.000 км
  • на обычные АКПП с гидротрансформатором, которые называются Steptronic у BMW o Tiptronic у Volkswagen Group , масло и фильтр меняются на 60.000 км.
  • в коробках постоянной замены вариатора Замена жидкости производится примерно каждые 90. 000 км.

Статья по теме:

Автоматические замены: типы, принцип работы и характеристики

Какое масло использовать для вашей автоматической коробки передач

Как мы уже упоминали, существует много типов автоматических коробок передач, и не все из них имеют одинаковые потребности. Вот почему жидкости , которые они используют, сильно различаются в зависимости от спецификаций производителя. Если вы отвезете автомобиль в мастерскую, у вас не возникнет проблем, но если вы решите заменить его самостоятельно, вы должны четко понимать, какую жидкость использовать. Существует большое количество видов масла для АКПП автомобиля, но есть ряд понятий, которые необходимо уяснить заранее .

В большинстве случаев название жидкости имеет аббревиатуру, указывающую, для какого типа обмена она предназначена. Детализируем значение основных аббревиатур Чтобы вы не запутались в этом:

  • DCTF : эти аббревиатуры означают Трансмиссионная жидкость для двойного сцепления , что в переводе означает жидкость для трансмиссии с двойным сцеплением. можно найти за небольшие деньги .
  • ATF : эти сокращения означают Automatic Transmission Fluid , что в переводе означает «Жидкость для автоматических трансмиссий». Эта жидкость обычно подходит для обычных автоматических коробок передач, таких как гидротрансформатор. Их тоже можно найти дешево. , но, как и с любым маслом, необходимо убедиться, что оно совместимо с вашим автомобилем.
  • CVTF : это означает Жидкость для бесступенчатой ​​трансмиссии , то есть жидкость для непрерывной вариаторной трансмиссии. Может чуть дороже, но есть очень хорошие цены .

Значение : «трансмиссия» иногда используется в этой статье как синоним «коробки передач», хотя в зависимости от страны правильным термином является «автоматическая коробка передач». Если вы хотите больше узнать о трансмиссии как совокупности элементов, передающих мощность от двигателя к колесам, рекомендуем статью: Составные части систем трансмиссии.

Также следует учитывать конкретный вариант, который нужен вашей коробке передач. Если вам нужна жидкость синтетический или органический , если вам нужна жидкость высокой производительности или нет . Конкретный тип, который нужен вашей коробке передач, смотрите в руководстве или спрашивайте в магазине, чтобы не ошибиться.

Признаки отсутствия масла в автоматической коробке передач

После того, как вы все прояснили, и если вы предпочитаете менять масло в коробке передач самостоятельно, а не в мастерской, в конце руководства есть раздел с некоторыми рекомендациями. Статья о том, как проверить уровень масла в АКПП. Если замена не произведена вовремя, может возникнуть нагрев. Чрезмерная замена, вызванная во многих случаях загрязнением жидкости, как это происходит в моторном масле, или, что более серьезно, возможной поломкой коробки передач.

Когда в АКПП начинает не хватать масла, будут замечены аномалии в ее работе.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
