КПП ZF 8S 1350 — фото, характеристики, схема, описание
| Крутящий момент на входе Макс Нм1) | 1600 |
| Передаточные числа | |
| Передачи для движения вперед | 8,28 – 0,71 |
| Передачи для движения назад | 6,70 |
| Спидометр электронный | Z = 6 |
| Монтаж2) | В лежачем положении слева со встроенным картером сцепления |
| Переключение | |
| Узел с 4 передачами | Передачи для движения вперед синхронизированы переключение кулачковыми муфтами |
| Демультипликатор | Синхронизирован |
| Управление переключением | |
| Узел с 4 передачами | Через горизонтальное переключение вращающегося вала3) со схемой переключ. Типа «двойная Н» |
| Демультипликатор | Переключение осуществляется самостоятельно при соответствующем выборе |
| Масса (без дополн. оборудования) прибл., кг | 310 |
| Количество масла | |
| Для стандартного монтажа5) прибл., л | 14 |
| При смене масла прибл., л | 12 |
| Сорт масла | Согласно действующей спецификации смазочных материалов ZF TE-ML 02 |
Примечания
- Ориентировочное значение ( зависит от вида параметров транспортного средства, а также от условий эксплуатации).
- Здесь следует также учитывать директивы ZF для монтажа ступенчатых коробок передач (1203 756 010).
- Подключение переключения вращающегося вала может хорошо согласовываться с условиями монтажа в транспортном средстве.
- Необходимое давление воздуха = 6,2 до макс. 10 бар, при более высоких давлениях следует предусмотреть редукционный клапан (ZF № 0501 204 036).
- Наклон коробки передач 0 до 3
Замена масла
Для обеспечения надежности работы коробки передач следует соблюдать интервалы смены масла, указанные в спецификации!
Предотвращайте попадание масла в землю, грунтовые воды или канализацию. Собирайте вытекающее масло в надлежащую емкость и утилизируйте в соответствии с предписаниями по охране окружающей среды.
Принципиально: проводите смену масла после длительной поездки, пока трансмиссионное масло еще имеет рабочую температуру и консистенцию.
Прикасание к коробке передач или к трансмиссионному маслу может привести к ожогам!
Вывинтите резьбовые пробки маслосливных отверстий на коробке передач и слейте отработанное масло в подходящую емкость.
Очистите резьбовые пробки маслосливных отверстий, замените уплотнительное кольцо и затяните с указанным крутящим моментом.
Очистите резьбовую пробку. Очистите резьбовую пробку маслосливного отверстия с магнитным фильтром, замените уплотнительное кольцо и затяните с указанным крутящим моментом.
Заполните масло через отверстие для заполнения.
Уровень заполнения масла является правильным, если он достигает нижней кромки отверстия для заполнения или если масло уже вытекает из отверстия для заполнения.
Проверка сцепления
Для гарантии определенного срока службы и работоспособности синхронизаторов непременным условием является безупречное разъединение сцепления. Тоже самое касается включения зависимых от сцепления механизмов отбора мощности.
Безупречное разъединение сцепления может быть проверено следующим образом:
Пустить двигатель на холостой ход и нажать на сцепление.
Не позже, чем через 20 секунд (в зависимости от массы маховика и температуры) медленно включить задний ход.
Если при этом раздается «скрежет» зубчатого зацепления механизма переключения передач (скрежет кулачков муфты включения), то необходимо отъюстировать или проверить сцепление.
Удаление воздуха
Трансмиссионное масло нагревается при движении транспортного средства. Вследствие этого образовывается избыточное давление, которое необходимо постоянно стравливать через воздушный клапан.
На коробках передач с переключением вращающегося вала воздушный клапан расположен на кронштейне переключения.
На коробках передач с центральным переключением ступеней передач рычагом удаление воздуха происходит через сильфон.
Следите за тем, чтобы обеспечивалась работоспособность клапана. Воздушный клапан должен быть чистым и не закрытым пластмассовым колпачком.
Техобслуживание пневматической системы
Если коробка передач оснащена механизмом отбора мощности, то техобслуживание пневматической системы является важным условием для безупречного включения механизма отбора мощности.
В каждой пневматической системе образуется конденсат. Для того, чтобы конденсат, ржавчина и прочие загрязнения из ресивера для сжатого воздуха и попадали в клапан переключения или в пневмоцилиндр необходимо регулярное техобслуживание пневматической системы. Из ресиверов для сжатого воздуха должен один раз в неделю, а зимой каждый день, сливаться конденсат.
Вместе с ресиверами для сжатого воздуха необходим отвод конденсата из пневмоочистителя с водоотделителем, если он не работает автоматически.
Технические характеристики Коробка передач (КПП) ZF 16 S 151
Коробка передач (КПП) для ZF 16 S 151
Основной четырехступенчатый редуктор
Передний двухступенчатый делитель передач
Демультипликатор
Технические характеристики коробки передач (КПП) ZF 16 S 151
Крутящий момент на входе Макс. Нм – 1600/1850
Передаточные числа
Передачи для переднего хода – 16,41 – 1,00/13,80 – 0,84
Передачи для заднего хода – 15,36 – 12,92/12,92 – 10,80
Спидометр Электронный – z=6
Установка – В лежачей позиции с вмонтированным картером сцепления
Переключение
Узел с 4 передачами – Передачи для переднего хода синхронизированы, задний ход – переключение кулачковыми муфтами
С демультипликатором и передним делителем – Синхронизированы
Управление переключением передач
Узел с 4 передачами – Через горизонтальные переключающие валы со схемой переключения передач типа “Двойная Н ” или схемой переключения “Налагающаяся Н ” Демультипликатор “Двойная Н “: переключение осуществляется самостоятельно при соответствующем выборе “Налагающаяся Н “: переключение с помощью преселекторного переключателя на рычаге переключения передач
Передний делитель – Клапан вспомогательного управления на рычаге переключения передач
Масса кг.
– 289
– 289 Количество масла
Для стандартной установки л. – 11
При смене масла л. – 8
Марка масла – Соответственно действующей спецификации смазочных материалов ZF TE-ML 02

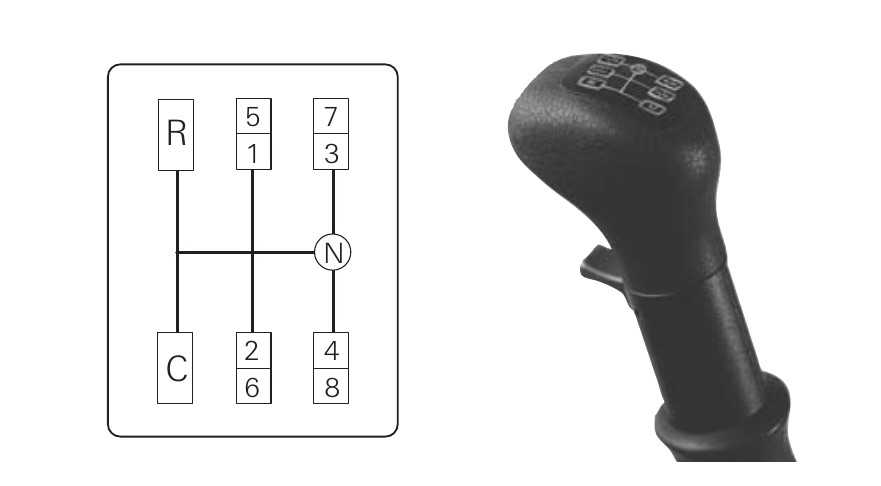

Схема переключения передач ZF “Двойная Н”
Схема переключения передач «Двойная Н»
