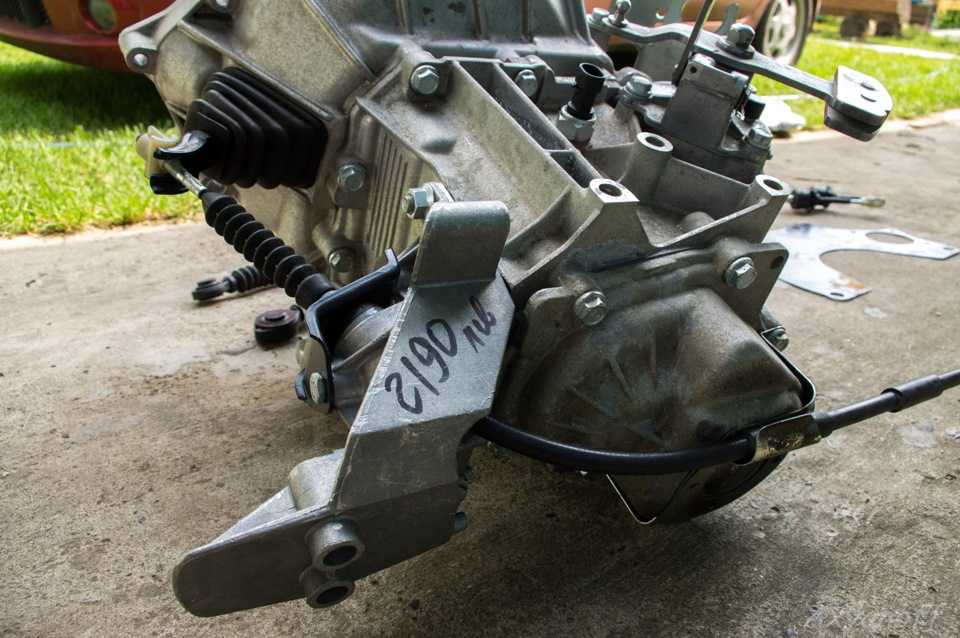

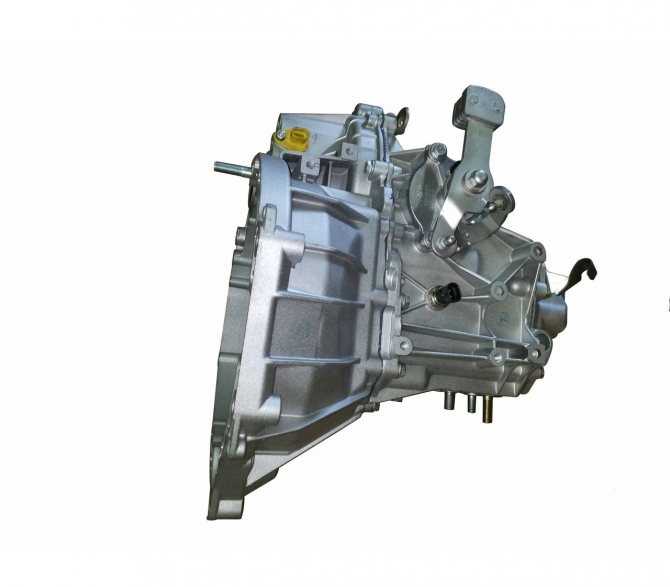

КПП ВАЗ 2190 — пятиступенчатая механическая коробка Лада Гранта

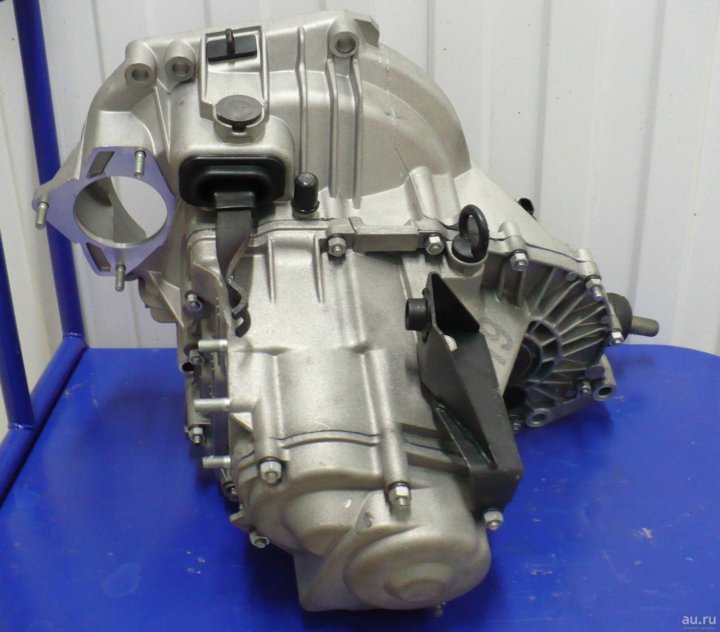

Технические характеристики 5-ступенчатой механической коробки ВАЗ 2190 или кпп Лада Гранта, надежность, ресурс, отзывы, проблемы и передаточные числа.
5-ступенчатая мкпп ВАЗ 2190 либо коробка Лада Гранта производилась с 2011 по 2013 годы и ставилась только на соответствующую модель АвтоВАЗа, которая выпускалась в кузове седан. Трансмиссия быстро уступила место современной кпп 2181 с тросовым приводом управления.
В переходное семейство также входят 5-мкпп: 1118 и 2170.
Содержание:
- Характеристики
- Числа
- Применение
- Проблемы
Технические характеристики кпп ВАЗ 2190
| Тип | механика |
| Количество передач | 5 |
| Для привода | передний |
| Объем двигателя | до 1.6 литра |
| Крутящий момент | до 150 Нм |
| Какое масло лить | Лукойл ТМ-4 75W-90 GL-4 |
| Объем смазки | 3.1 литра |
| Замена масла | раз в 70 000 км |
| Замена фильтра | каждые 70 000 км |
| Примерный ресурс | 150 000 км |
Передаточные числа мкпп Лада Гранта
На примере Lada Granta 2012 года с двигателем 1.6 литра:
| 1-я | 2-я | 3-я | 4-я | 5-я | Задняя | |
|---|---|---|---|---|---|---|
| 3.706 | 3.636 | 1. 950 |
1.357 | 0.941 | 0.784 | 3.530 |
На какие авто ставилась коробка ВАЗ 2190
Недостатки, поломки и проблемы коробки Лады Гранты
Эта трансмиссия обладает невысокой надежностью, к тому же она весьма шумная
Четкость переключений мкпп оставляет желать лучшего и ухудшается со временем
Течи масла нередко появляются еще на малом пробеге и лучше их не игнорировать
Износ пластиковых втулок не позволит вам с первого раза зафиксировать передачу
Активная эксплуатация быстро отражается на синхронизаторах, а затем шестернях
