Карбюратор на уд 25: На двигатель УД-25 взамен карбюратора К16М установили карбюратор от двигателя Honda GX 390.

Содержание

Двигатель УД 25: Особенности и технические характеристики

Устройство двигателя УД-25

В качестве базы, при конструировании мотора взяли «966» двигатель «Запорожец». Решение основано на характеристиках агрегата, который славится простотой и надёжностью. Двигатель с двумя камерами, вырабатывающими мощность 12 лошадиных сил. Питание агрегата происходит за счёт карбюратора, что делает конструкцию проще и легче. Энергии, которую создаёт мотор, хватает для решения насущных задач, к тому же экономичность изделия делает эксплуатацию рентабельной.

Продукт выполняет четыре такта за один цикл, преимущество изделия в качестве выполнения задач при продолжительной работе. Кроме того, условия окружающей среды не создают проблем при отклонении от нормальных показателей. Ресурс мотора рассчитан на 3000 часов эксплуатации до проведения починки. Обслуживать прибор легко, процедуру выполняют, не прибегая к услугам специальных станций.

К особенностям мотора относится воздушное охлаждение. Характеристика наделяет установку одновременно и положительными и отрицательными качествами. Так, охлаждение делает агрегат лёгким и исключает недостатки, связанные с использованием жидкости: утечки, необходимость замены расходного материала и др. Обратная сторона медали, склонность к перегреву, необходимость в постоянной циркуляции окружающего воздуха. Последняя особенность усложняет работу мотора в закрытых помещениях.

Маркировка выпускаемых агрегатов иногда, после обозначения «УД-25» содержит букву. Символ отвечает за предназначение продукции и говорит о комплектации мотора.

Серийный мотоблок с двигателем УД 25:

«Г»: мотор используется для активации устройства, вырабатывающего электрическую энергию. В комплект изделия входят: электрический стартер, переходник, магнето.
«С»: мотор приводит в действие малые сельскохозяйственные машины. В комплект входит редуктор понижения, магнето.
«В»: мотор приводит в действие суда малых размеров. В комплект входит муфта разъединения, редуктор обратного хода, винт и вал, магнето.
«Т»: мотор применялся для привода маленьких тракторов, или катков для асфальта. В комплект входит переходник для коробки, электрический стартер, воздушный фильтрующий элемент, магнето.
«М»: мотор, прошедший доработку в девяностых годах. После модернизации, двигатель стал легче и меньших габаритов.

Стоит отметить, что продукция «УД-25» выпускалась не только на моторном заводе в Ульяновске. Изделие без изменений выходило и в других городах страны, отличительная черта — маркировка агрегатов. Так, завод двигателей малого литража в Петропавловске (Казахстан) выпускал моторы под маркой «ПД», «СК», «УД». в Харькове (Украина) делал аналогичную продукцию под обозначением «СМ».

Карбюратор К-16М:

Двигатель УД 25 и УД 15 — характеристики, инструкция по эксплуатации

Двигатели УД 25 и УД 15 выпускались много лет назад, но до сих пор используются любителями подобной техники. Не смотря на то, что им уже не один десяток лет, служат верой и правдой своим владельцам. Такие двигатели применялись для привода электрических агрегатов питания и передвижных электростанций, различных сельскохозяйственных, строительных и дорожных машин, в том числе и на мотоблоках МТЗ, зачастую использую на самодельных минитракторах.
Стационарные малолитражные двигатели УД-15, УД-25 и их модификации спроектированы на базе двигателя модели МЕМЗ-966 (965) автомобиля „Запорожец». Двигатель УД-15 одноцилиндровый, а УД-25 двухцилиндровый. Обе модели УД выполнены по одной конструктивной схеме и максимально унифицированы.

Технические характеристики двигателя УД 25 и УД 15

Прослушивание двигателя УД 25 и УД 15 с целью диагностики неисправностей

Прослушивание двигателя во время его работы позволяет определить состояние основных деталей в местах их соединений (посадок). Стук поршня, возникающий при сильно изношенных поршнях, хорошо прослушивается на не прогретом двигателе в левой части цилиндра. Стук поршневого пальца, возникающий при большом зазоре между пальцем и шатуном или пальцем и поршнем, прослушивается в верхней части головки цилиндров, причем, при резком увеличении оборотов стук усиливается.

Стук шатуна, возникающий при большом зазоре в шатунном подшипнике, лучше всего прослушивается в верхней части картера около цилиндра. Шум подшипников качения, возникающий при их износе, прослушивается около мест их установки. Шум шестерен возникает при увеличенном зазоре в зацеплении. Стук коромысел клапанов, возникающий при увеличенном зазоре между клапаном и коромыслом, прослушивается в верхней части головки.

Также на этих мотоблоках применялись двигатели СК 6 и СК 12. Приводим руководство пользователя для этих двигателей.

Двигатели УД 15 устанавливались на мотоблок МТЗ. Подробная информация по мотоблокам МТЗ 05, МТЗ 06/12 размещена на соответствующих страницах сайта.

Карбюратор

На двигатели УД-15, УД-25 устанавливается карбюратор К-16М (К45М). Устройство карбюратора показано на рис. 10, 1 1 . Карбюратор 3 (рис. 10) приспособлен для работы с центробежным регулятором: дроссельная заслонка 6 управляется рычагом со сферой, на которую воздействует рычаг регулятора 7. Для ручного управления дросселем в верхней части имеется поводок 2. Воздушная заслонка 9 управляется вручную.

На карбюраторе предусмотрена возможность (в случае необходимости) регулировки работы двигателя на малые обороты холостого хода. Регулировка осуществляется упорным регулировочным винтом 4, расположенным на рычаге дроссельной заслонки, в верхней части. Малые обороты холостого хода не должны превышать 1600 об/мин. Регулировка качества смеси на холостом ходу производится винтом 5.

Топливо в карбюратор подается диафрагменным бензонасосом 10 из отдельного несвязанного с двигателем бензобака. Работа бензонасоса осуществляется кулачком, имеющимся на распределительном валу. Конструкцией предусмотрен рычажок ручного привода бензонасоса.

Воздух в карбюратор поступает через инерционно -масляный воздухофильтр 1. Уровень топлива в поплавковой камере поддерживается постоянным (19±2 мм) с помощью поплавка 1 (рис. 11) и запорной иглы 2. При опущенном поплавке канал, через который поступает топливо из бензонасоса, открыт. Топливо, заполняя поплавковую камеру, поднимает поплавок, который запорной иглой перекрывает канал подвода топлива. В крышке поплавковой камеры имеется утопитель поплавка. Поплавковая камера карбюратора не сбалансирована. Система холостого хода питается топливом до главного жиклера.

РАБОТА КАРБЮРАТОРА

Запуск двигателя. Запуск двигателя производится при прикрытой дроссельной заслонке с тем, чтобы воздух между заслонкой и стенкой смесительной камеры шел со скоростью, достаточной для распыления топлива. В данном случае, хотя топливо и поступает через главный жиклер, работает в основном система холостого хода. Только незначительная часть бензина, вытекающая из главного жиклера, в основном легкие фракции, будет участвовать в смесеобразовании.

Технические характеристики двигателя УД-25

Год начала выпуска таких двигателей, как говорилось выше, — 1967-1. Его технические характеристики представлены ниже:

Питание — система прямого впрыска топлива.
Блок цилиндров — чугунный.
Объем — 0.42 л.
Мощность — 12 лошадиных сил.
Количество цилиндров — 2.
Количество клапанов — 4 (2 клапана на один цилиндр).
Число оборотов — 3000.
Требуемое топливо — А72.
Вес — 52 кг.
Ход поршня — 60 мм.

Предназначение двигателя — сельскохозяйственная техника, дорожная техника и передвижные электростанции.

Двигатель УД 25: Проблемы и технические характеристики

Технические характеристики двигателя УД 25 и УД 15

Прослушивание двигателя УД 25 и УД 15 с целью диагностики неисправностей

Карбюратор

РАБОТА КАРБЮРАТОРА

Холостой ход. При работе двигателя на минимальных оборотах холостого хода дроссельная заслонка открыта на 1 —2°. Топливовоздушная эмульсия попадает через регулируемое винтом 4 (рис. 10) отверстие, расположенное за дроссельной заслонкой. При дальнейшем открытии дроссельной заслонки второе отверстие системы холостого хода также попадает в пространство за дроссельной заслонкой, и топливо начинает поступать через оба отверстия. При работе двигателя на холостом ходу с регулятором ( n=3000 об/мин, открытие дросселя — 5 -7°), кроме системы холостого хода топливо подается через главный жиклер -распылитель

Средние нагрузки. По мере открытия дроссельной заслонки разрежение в диффузоре возрастает, увеличивается подача топлива через главный жиклер — распылитель. Роль главной дозирующей системы возрастает. Таким образом, на средних нагрузках подача топлива обеспечивается совместной работой системы холостого хода и главной дозирующей системы

Двигатель УД 25 и УД15 — видео

Коленчатый вал

Главной деталью кривошипного механизма является стальной коленчатый вал, установленный в картере двигателя на двух шариковых подшипниках. На переднем конце вала имеется маховик, обеспечивающий равномерность работы двигателя. Маховик изготовлен из чугуна, отбалансирован и имеет особые направляющие лопатки, подающие охлаждающий воздух на цилиндры двигателя.

Рядом с маховиком установлена шестерня для запуска двигателя стартером. Оба конца вала имеют сальники, предотвращающие течь масла из картера. От осевого перемещения вал зафиксирован специальными кольцами, установленными в проточках на картере.

Описание

За основу двигателя УД-25 был взят мотор МЕМЗ-966, который ранее использовался в известных «Запорожцах». Мотор отличается простой конструкцией, простотой обслуживания и безупречной надежностью. Как видно из характеристик, силовая установка имеет 2 цилиндра, а ее мощность составляет всего 12 лошадиных сил. Система питания здесь карбюраторная, из-за чего конструкция мотора еще больше упрощается. Именно благодаря простоте устройства двигатель УД-25 является надежным и долговечным.

При своих небольших размерах силовой агрегат выдавал достаточно хорошую мощность, благодаря чему активно использовался в передвижных электростанциях на строительной и сельскохозяйственной технике. Двигатель УД-25 с успехом устанавливался на малые трактора, активно использующихся фермерами в сельском хозяйстве.

Модификации двигателей УД 25

В зависимости от сферы использования и двигателя УД-25, он агрегатировался различными навесными модулями. При этом конструкция и принцип действия мотора претерпевали некоторые изменения. Покупатели могли выбрать любую модификацию, исходя из индивидуальных потребностей. В состав моделей входили различные комплектующие:

карбюраторы;
топливные насосы;
навесные приспособления для выполнения различных работ (сельскохозяйственных, строительных, дорожных, лесных и пр.).

Несмотря на то, что двигатель УД-25 давно снят с производства, многие механизмы продолжают работать с его участием. Их можно встретить в таких устройствах, как минитракторы, небольшие электростанции, мотоблоки, активно работающие и приносящие пользу в сельских местностях и прочих районах, удаленных от центров цивилизации.

Что это за мотор? | Автор топика: Павел

В деревне в хлеву нашел вот такой одноцилиндровый мотор с редуктором и шкивом. Предположительно его подключали к сечкарне через ременную передачу. Но хочется знать марку, мощность и прочие данные…

Вадим Это двигатель УД-1

Игорь бинзопила старая

Иван Похожие от старого квадроцикла движок

Юрий мотопомпа

Руслан бирка есть же прочитай! похожна уд -2 -хотя тот 2 горшковый, дрова пилить пойдет, магнето с пускача, х, з мож станция когдато была, у меняя был уд-2 — пожарную помпу крутил тож через шкивы, короче руки есть в хозяйстве сгодится- мотоблок например

Роман неубиваемая УДэшка.

Обслуживание двигателя

Двигатель УД-25 надёжный, безотказный агрегат, с повышенным сроком работы без вмешательства со стороны. Для поддержания рабочего состояния, проводятся манипуляции по очистке топливного контура, воздушного фильтрующего элемента и смазки. Примечательно, что работы владелец способен провести самостоятельно. Подобные характеристики изделия сокращают время и бюджет при эксплуатации мотора.

Магнето М-151:

Рекомендуется выполнять следующие советы:

Раз в месяц контролируйте уровень смазки в силовой установке, проверяйте состояние фильтрующих элементов.
После каждых ста часов эксплуатации проверяйте зазоры в клапанах, чистите механизм толкателей, кулачков, свечной нагар.
После каждых двухсот часов работы разберите моторный отсек, проверьте клапана на герметичность, осмотрите вытеснители, кольца, цилиндры на предмет механических повреждений.
После каждых 500 часов работы разберите мотор, почистите магнето, смените смазку в подшипниках, почистите нагар в электрических составляющих.

Соблюдение выше перечисленных сроков контроля и починки мотора позволят сохранить работоспособность агрегата.

Технические характеристики

Скачать .xls-файл

xls

Скачать картинку

Отправить на email

mail

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Годы выпуска	1967 — н. д.
Материал блока цилиндров	чугун
Система питания	Прямой впрыск
Тип	рядный
Рабочий объем, л	0. 42
Мощность, л. с.	12
Количество цилиндров	2
Количество клапанов на цилиндр	2
Ход поршня, мм	60
Диаметр цилиндра, мм	72
Степень сжатия	6
Число оборотов об/мин	3000
Топливо	бензин А 72
Расход топлива, грамм	435(320)
Масло	летом – дизельное ДП 11, ДС 11, АС 10
зимой – ДП 8, АС 8
Сколько масла в двигателе, л	3
Вес двигателя, кг	52
Размеры (длина/ширина/высота), мм	530/455/565

Двигатель УД 25 устанавливается на дорожную технику, сельскохозяйственные машины, передвижные электростанции.

Модификации

По мере производства двигатель УД-25 изменялся. На него устанавливали различные навесные модули, однако принцип работы и основа мотора остались неизменными. Следовательно, покупатели имели возможность выбора между некоторыми модификациями. В частности, двигатели были с разными топливными насосами, карбюраторами и другим навесным оборудованием.

Также на ульяновском заводе выпускался двигатель УД-15, который представлял собой аналог рассматриваемого нами мотора без одного цилиндра. Для этих двигателей подходят одинаковые запчасти, да и эксплуатация осуществляется так же, как и ремонт.

Двигатель УД 25 — Характеристики

Данный агрегат предназначен для установки на следующих технических средствах:

на передвижных электростанциях;
небольших мотоблоках, тракторах, мотокультиваторах и прочих сельскохозяйственных машинах;
транспортных средствах малой мощности;
мотоблоках;
дорожной технике и т. п.

Фото мотоблока с двигателем УД 25:

Технические характеристики двигателя УД 25:

Интересно: Одновременно с агрегатом УД 25, на Ульяновском моторном заводе выпускался двигатель УД 15, обладающий схожими характеристиками. Основное отличие данных моделей состояло в количестве рабочих цилиндров. В конструкции УД-25 – два цилиндра, в УД-15 – один.

Поршни и шатуны

На двигателе применены двутавровые стальные шатуны с тонкостенной бронзовой втулкой в верхней части. Коренная шейка шатуна имеет заливку баббитовым сплавом марки Б-83. Для регулировки зазора в таком подшипнике крышка коренных подшипников имеет комплект сменных прокладок толщиной по 0,05 мм. По мере износа баббитового подшипника эти прокладки убирают, обеспечивая нормальный зазор.

Поршневая группа мотора оснащается алюминиевыми поршнями. Каждый поршень имеет по два компрессионных и одно маслосъемное кольцо. Конструкция поршня имеет вставки для компенсации термических расширений детали при работе. Для соединения поршня и шатуна используется плавающий поршневой палец, зафиксированный двумя стопорными кольцами.

Что ждет владельца мотоблока после переход на новый тип топлива?

Чтобы успешно использовать 92 бензин вместо 80, после переделки придется придерживаться определенных правил при эксплуатации техники.

Изучив и соблюдая их, владелец мотоблока не наделает ошибок, типичных для большинства неопытных аграриев. Во время работы необходимо следить:

За состоянием цилиндров – на их стенках может скапливаться нагар, образованный испарениями бензина;
За исправностью трансмиссии – поначалу она может «проваливаться» при переключении скоростей;
За появлением странных звуков – они свидетельствуют о неисправности мотора.

После переделки мотоблока специалисты советуют не перегружать технику первые несколько месяцев. Кратковременные паузы помогут избежать нежелательных поломок.

Метод настройки угла опережения зажигания

Этот способ лучше всего описывать на примере мотора УМЗ-341. Этот универсальный двигатель оснащен практически теми же деталями, что и другие отечественные и импортные моторы.

Перед тем, как переделать двигатель мотоблока с 80 на 92 бензин, потребуется заменить свечу А 11-3 свечой А17В. После этого можно приступать к регулировке угла опережения, чтобы сместить его не более чем на 2 градуса против часовой стрелки. Алгоритм работ выглядит следующим образом:

Полностью слейте бензин с бензобака мотоблока;
Запустите мотор и дайте ему время на выработку всех остатков топлива;
Снимите наконечник свечи;
Отверните 4 болта, удерживающие кожух вентилятора;
Снимите кожух;
Далее потребуется расконтрить гайку фиксации маховика;
Отверните гайку и снимите храповик;
Установите съемник маховика. Для этого требуется затянуть винт съемника и несильно ударить по нему молотком;
Найдите метку регулировки зажигания;
Отверткой ослабьте фиксацию магнето. После этого сместите его основание на 2 мм влево.

Выполнив эти процедуры, необходимо собрать двигатель. В процессе сборки убедитесь, что на конце коленвала есть шпонка. Гайку крепления маховика затяните моментом 16 кгс/м и законтрите контровочной шайбой. Во время этого работайте с не замятой частью детали. После переделки можете уверенно заливать в бак своего мотоблока 92 бензин – агрегат будет работать как «по часам».

Тюнинг

Нет смысла использовать тюнинг на подобных агрегатах в силу отсутствия запаса мощности. Да, есть возможность заменить навесное оборудование, что позволяет сделать работу мотора более стабильной или снизить расход топлива, но не более того. Прибавить мощность на такой установке не получится, однако использование карбюратора от китайского скутера позволит снизить расход топлива, но не намного. Учитывая и без того небольшое потребление топлива подобным двигателем, снижать расход еще больше не имеет смысла.

Возможен ли тюнинг двигателя УД-25

Учитывая сравнительно небольшой запас прочности рабочих узлов и деталей данного агрегата, производить его модернизацию считается нецелесообразным. Однако владельцы двигателя УД 25 часто используют возможности по улучшению некоторых эксплуатационных характеристик:

Заменяют навесное оборудование, позволяющее снизить потребление бензина и восстановить стабильность работы двигателя.

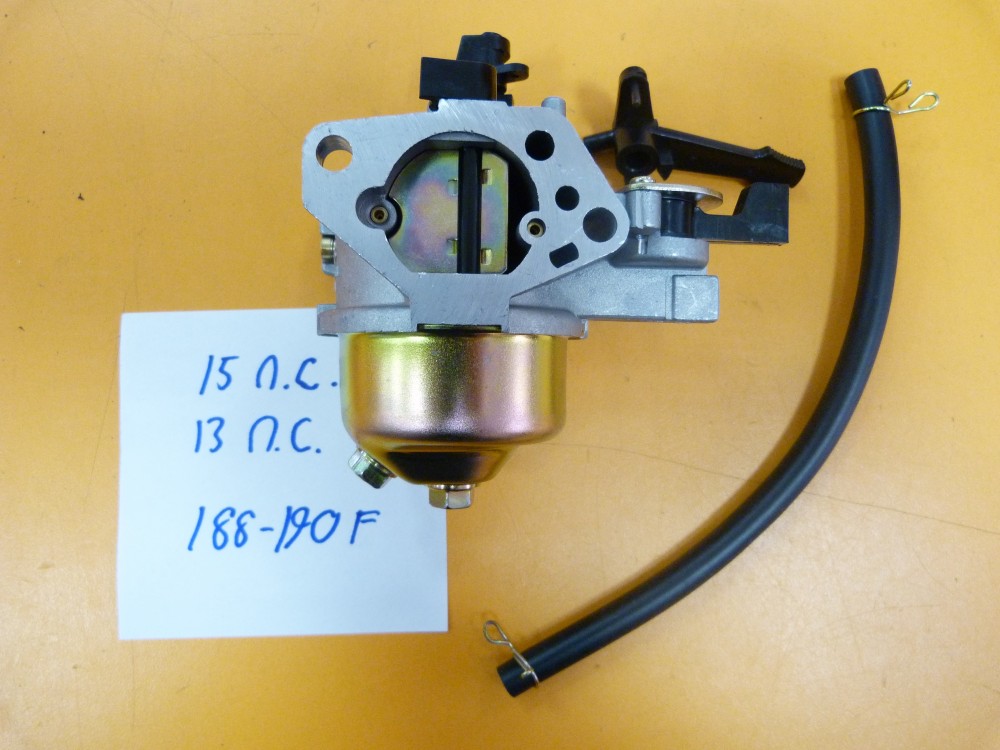

Убирают штатный карбюратор и вместо него устанавливают аналог китайского производства, снятый со от скутеров.

При помощи подобного тюнинга существенно снижается расход горючего с сохранением показателей мощности и крутящего момента.

Опытным мастерам удается увеличить мощность до 15 л. с. путем перенастройки карбюратора. В результате соответствующих усовершенствований, в цилиндры поступает более обогащенная топливовоздушная смесь.

Газораспределение и охлаждение

Двигатели УД2 оснащены четырехтактной схемой газораспределения с нижним расположением клапанов. Привод клапанов осуществляется толкателями от расположенного в картере распределительного вала. В качестве опор вала используются шариковые подшипники. Регулировка клапанов выполняется специальными болтами в конструкции толкателей. Интересный факт: двигатель УД2 оснащен идентичными клапанами для впуска рабочей смеси и выпуска отработавших газов. Такая конструкция значительно упрощает ремонт и снабжение запасными частями. На фотографии хорошо видна система газораспределения двигателя УД2.

Для привода механизма газораспределения применяется шестеренчатая передача. От этого привода получает вращение и регулятор числа оборотов. Выставление фаз осуществляется с помощью меток на шестернях.

Основным элементом системы охлаждения является маховик, исполняющий функции нагнетающего вентилятора. Для регулировки интенсивности потока воздуха в кожухе маховика имеются жалюзи. Кожух направляет воздух к ребрам на цилиндрах и головках. Общий вид воздухозаборника системы охлаждения на фотографии ниже.

Клапан впускной двигателя УД-15, УД-25

Модификации

Все стационарные агрегаты УД выпускаются в различных вариантных исполнениях, отличающихся навесным оборудованием. Не стал исключением и двигатель УД-15, который поставлялся покупателям в базовой версии и в варианте с индексом «Г» для привода электрогенератора. На фотографии ниже представлен такой вариант мотора.

Генераторный вариант двигателя отличался установленным на картере переходным колоколом для крепления генератора и наличием зубчатого венца на маховике. Для пуска такого агрегата применялся электрический стартер СТ-351В напряжением 12 В. Еще одной разницей между версиями стали свечи зажигания. На двигателе УД-15 применяется свеча модели А10Н или СН200, а на генераторном моторе УД-15Г стоит свеча СН302-А.

Модификации двигателей УД 25

карбюраторы;
топливные насосы;
навесные приспособления для выполнения различных работ (сельскохозяйственных, строительных, дорожных, лесных и пр.).

Описание

Изготовлен этот силовой агрегат на базе мотора МЕМ3-966 от Запорожца. Стационарный двигатель отличается простотой конструкции, легкостью в обслуживании и великолепной надежностью.
Д 25 имеет два цилиндра, а показатель мощности силового агрегата составляет 12 лошадиных сил. Карбюраторная система питания существенно упрощает конструкцию двигателя, при этом данная модификация силового агрегата отличалась надежностью и долговечностью.

При своих компактных размерах этот силовой агрегат выдавал отличную мощность, что позволяло использовать его вместе с различными передвижными электростанциями, на различной строительной, сельскохозяйственной и дорожной технике. Этот силовой агрегат с успехом устанавливался на небольшие трактора, которые используются фермерами и садоводами.

Этот силовой агрегат выполнен по стандартной четырехтактной схеме и имеет карбюраторное питание. Двигатель чрезвычайно надежен, поэтому может эксплуатироваться в течение длительного времени.

Отметим наличие воздушного охлаждения, что также упрощает конструкцию, но при этом автовладельцам необходимо следить за режимом эксплуатации двигателя, не допуская его перегрева. Также не рекомендуется использовать двигатель УД 25 в закрытых помещениях, что может привести к проблемам в работе мотора и ухудшению его охлаждения.

Технические характеристики двигателя УД-25

Питание — система прямого впрыска топлива.
Блок цилиндров — чугунный.
Объем — 0.42 л.
Мощность — 12 лошадиных сил.
Количество цилиндров — 2.
Количество клапанов — 4 (2 клапана на один цилиндр).
Число оборотов — 3000.
Требуемое топливо — А72.
Вес — 52 кг.
Ход поршня — 60 мм.

Предназначение двигателя — сельскохозяйственная техника, дорожная техника и передвижные электростанции.

Картер

Основной деталью двигателя УД-15 является алюминиевый картер туннельной схемы. В нем установлен отдельный корпус переднего подшипника коленчатого вала, который прикреплен болтами. В передней стенке картера имеется место для установки шестеренчатого насоса и редукционный клапан регулировки давления в системе смазки. На внешней стороне картера размещена ось для педали ножного запуска двигателя.

В конструкции картера двигателя предусмотрена система вентиляции через специальный клапан, расположенный около привода магнето. Прорвавшиеся в картер газы через клапан поступают в резиновый трубопровод и далее в воздушный фильтр мотора.

Прочие ТТХ (технические характеристики)

Степень сжатия: 6.
Топливо для двигателя УД-15: бензин А-76, А-91 по ГОСТ 2084-77 (возможна доработка мотора для работы на 92 бензине).
Подача бензина: топливный насос диафрагменного типа.
Карбюратор: К-16М.
Воздушный фильтр: инерционно-масляный с фильтрующим элементом.
Объем масляной ванны воздушного фильтра: 0,07 л.
Масло для мотора УД-15: выше +5°C – дизель М-10Г2, М-10В2, авто АСЗп-10; ниже +5°C – дизель М-8-В2, М-8-В1, авто АСЗп-10.
Очистка масла: неполнопоточный центробежный фильтр.
Рабочее давление масла в двигателе: 1,5-5 кг/см2.
Проверка давления масла: шток-указатель.
Мото-ресурс: до 3000 часов.
Расход смазки: не более 10 г/(л.с.*ч)
Свечи зажигания на УД15: А10Н (Ch300) или Ch402A.
Регулировка объема воздуха для охлаждения: шторки на крышке маховика-вентилятора.
Регулировка оборотов: автоматом центробежным регулятором оборотов.

Модификация УД-15г

Иногда двигатель оснащали дополнительным оборудованием (например, электростартером или зубчатым маховиком), в результате чего появилась модификация УД-15г. Ее особенностью является фланцевый переходник, через который мотор соединяется с питаемым агрегатом (к примеру, с электрогенератором).

Двигатель УД 25 и УД 15 — характеристики, инструкция по эксплуатации

Двигатели УД 25 и УД 15 выпускались много лет назад, но до сих пор используются любителями подобной техники. Не смотря на то, что им уже не один десяток лет, служат верой и правдой своим владельцам. Такие двигатели применялись для привода электрических агрегатов питания и передвижных электростанций, различных сельскохозяйственных, строительных и дорожных машин, в том числе и на мотоблоках МТЗ, зачастую использую на самодельных минитракторах. Стационарные малолитражные двигатели УД-15, УД-25 и их модификации спроектированы на базе двигателя модели МЕМЗ-966 (965) автомобиля „Запорожец». Двигатель УД-15 одноцилиндровый, а УД-25 двухцилиндровый. Обе модели УД выполнены по одной конструктивной схеме и максимально унифицированы.

Технические характеристики двигателя УД 25 и УД 15

Прослушивание двигателя УД 25 и УД 15 с целью диагностики неисправностей

Карбюратор

РАБОТА КАРБЮРАТОРА

Устройство двигателя УД-25

Двигатель 2jz- обзор двигателя. технические характеристики и тюнинг

Серийный мотоблок с двигателем УД 25:

«Г»: мотор используется для активации устройства, вырабатывающего электрическую энергию. В комплект изделия входят: электрический стартер, переходник, магнето.
«С»: мотор приводит в действие малые сельскохозяйственные машины. В комплект входит редуктор понижения, магнето.
«В»: мотор приводит в действие суда малых размеров. В комплект входит муфта разъединения, редуктор обратного хода, винт и вал, магнето.
«Т»: мотор применялся для привода маленьких тракторов, или катков для асфальта. В комплект входит переходник для коробки, электрический стартер, воздушный фильтрующий элемент, магнето.
«М»: мотор, прошедший доработку в девяностых годах. После модернизации, двигатель стал легче и меньших габаритов.

Стоит отметить, что продукция «УД-25» выпускалась не только на моторном заводе в Ульяновске. Изделие без изменений выходило и в других городах страны, отличительная черта – маркировка агрегатов. Так, завод двигателей малого литража в Петропавловске (Казахстан) выпускал моторы под маркой «ПД», «СК», «УД». в Харькове (Украина) делал аналогичную продукцию под обозначением «СМ».

Карбюратор К-16М:

Техническое обслуживание

В отличие от большинства других стационарных силовых агрегатов УД 25 отличался простотой в использовании, надежностью и долговечностью. Мотор был не требователен к сервисному обслуживанию, поэтому достаточно было выполнять прочистку топливной системы, очистку воздушного фильтра и замену масла. Более каких-либо сервисных работ на данном силовом агрегате проводить не требуется.

Отметим, что весь сервис и ремонт двигателя может выполнять сам автовладелец, без обращения непосредственно в ремонтные мастерские. Тем самым существенно сокращаются затраты на эксплуатацию такой техники.

Для мотора УД 25 установлены следующие виды техобслуживания:

Ежесменное обслуживание проводится в начале и конце каждой смены. В данном случае проводится осмотр уровня масла и состояние фильтрующих элементов.
Первое техническое обслуживание техники проводится через каждые сто часов работы. В рамках данных сервисных работ проверяются зазоры клапанов, счищается нагар со свечей, промываются кулачки и толкатели.
Второе ТО выполняется каждые 200 часов работы двигателя. На таком ТО проводится вскрытие двигателя, проверяется герметичность клапанов, осматриваются цилиндры и поршневые кольца. Проводится промывка регулятора, меняется масло в поддоне. Одновременно следует проверить герметичность и состояние топливной системы.
Через 500 моточасов проводится разборка и промывка магнето, снимается нагар с крышки электродов, заменяется смазка подшипников.

3-й способ: при помощи установки дополнительных прокладок (смены прокладки)

Если предыдущие методы перевода мотоблока на 92 бензин кажутся слишком трудоемкими, можно ограничиться более простыми. Первый из них основан на том, что ГБЦ усиливают сразу 3-мя дополнительными прокладками. Средняя из них будет отводить лишнее тепло. Идеально, если под рукой будет силуминовая или другая из легкосплавного материала.

Все они должны быть соизмеримы между собой. При этом важно рассчитать толщину средней прокладки.

Для этого пользуются формулой (все в мм):

Вср = 4мм — (Вв + Вн) + 0,7мм (коэффициент усадки), где:

Вв –высота верхней прокладки;

Толкатели клапанов, которые стояли на старом мотоблоке МТЗ-05 или МТЗ-12 могут остаться старые. Замене подлежат только их штанги (нужны короче, чем в конструкции для 80-го бензина).

Второй заключается в обычной замене прокладки между цилиндром и ГБЦ. Штатные заменяют на более стойкие, например, из паранита.

Как видим, после незначительных доработок мотоблок может стабильно функционировать на высокооктановом бензине.

Неисправности

НЕИСПРАВНОСТЬ	ПРИЧИНА
При работе силового агрегата появились посторонние металлические звуки.	В процессе эксплуатации могут отмечаться проблемы с клапанной системой, которая требует грамотной регулировки. Необходимо вскрывать мотор, производя соответствующую регулировку клапанов.
Мотор сильно дымит и работает нестабильно.	Подобные проблемы характерны для силовых агрегатов с большим пробегом, которые требуют капитального ремонта. В данном случае проводится замена колец и маслосъемных колпачков.
Силовой агрегат не выдает необходимой мощности.	Проблемы могут возникнуть с карбюратором, который вышел из строя и не обеспечивает поступление в цилиндры качественной смеси. Также не редкость проблемы с топливным фильтром, который просто забивается и не пропускает топливо в систему. Необходимо проводить диагностику топливной системы или же вскрывать карбюратор, что и позволит определить характер проблемы и устранить ее.
Появление протечек масла в верхней части двигателя.	Проблема может состоять в прохудившейся прокладке клапанной крышки. Необходимо осмотреть и выявить место протечки, после этого вскрывается головка блока цилиндров и меняется повреждённая прокладка. Затягивать с этой работой не рекомендуется, так как без масла двигатель может быстро выйти из строя.

двигатель уд-25

добрый вечер! не сочтите мой вопрос бредовым ,пожалуйста,просто хочется знать, возможна ли на уд-25 работа только одного цилиндра для экономии топлива? то есть можно ли отсечь поступление топливной смеси из крбюратора в один из цилиндров при отсутствии нагрузки и подавать смесь потом ,когда понадобится дополнительный момент.( то бишь, приехал я на поле на одном цилиндре , а при работе с плугом подключаю второй) и если это возможно, чем грозит такая работа ?

]( «минитрактор уралец т-о2.01») вот верный способ экономить и поднять мощность.

massimo31802 написал : добрый вечер! не сочтите мой вопрос бредовым ,пожалуйста,просто хочется знать, возможна ли на уд-25 работа только одного цилиндра для экономии топлива?

Выкрутите свечу из цилиндра, разрежения не будет и топливо-воздушная смесь не будет засасываться в цилиндр. А для экономии топлива сдайте Удэшку в Гатово и купите какого нибудь китайца

Применение в наши дни

Стационарные двигатели УД-15 широко применялись на различной сельскохозяйственной технике, например, на мотоблоке МТЗ-05. Кроме Ульяновска, моторы собирались на заводах в Петропавловске (Казахская ССР) под обозначением ПД или СК и в Херсоне – под индексом СМ.

В настоящее время двигатели достаточно широко используются на самодельной технике – тракторах и моторных лодках. На фотографии ниже – самодельный мотоблок.

Отзывы о двигателе УД-15 в основном положительные. Одним из главных условий безотказной работы мотора является своевременное и регулярное обслуживание с очисткой рёбер двигателя от грязи. Единственным минусом становится отсутствие качественных запасных частей, поэтому многие экземпляры двигателей разбираются на донорские детали.

Карбюраторы для газонокосилок и снегоуборщиков

Сервис и запчасти
Выбрать по типу детали
Карбюраторы

Боленс (3)
Бриггс и Страттон (4)
Ремесленник (35)

Детеныш кадет (38)
Хонда (1)
Колер (4)

МакКаллох (2)
МТД Про (1)
Мюррей (2)
PowerПодробнее (41)
Ремингтон (4)
Риоби (3)
Текумсе (3)
Трой-Билт (38)
Дворовые машины (4)
дворник (9)

Рюкзак Бауэр (3)
Измельчитель/измельчитель (вакуумный) (2)
Культиватор (6)

Садовый культиватор (5)
Ручной воздуходув (4)
Ручной триммер для струн (9)

Струйная развертка (1)
Газон Обрезчик (3)
Разделитель логов (5)

Стиральная машина (1)
Верховая косилка (7)
Машина для очистки снега (20)

Косилка с мотоблоком (18)
Колесный струнный триммер (1)

10 л. с. (1)
123 куб.см (4)
139сс (6)
140сс (1)

159сс (3)
160сс (1)
173 куб. см (6)

179сс (3)
208 куб.см (10)
25сс (2)
26,2 см3 (2)
26сс (2)
27сс (3)
29сс (1)
30сс (1)
31 куб. см (2)
32 куб.см (1)
357 куб.см (3)
420cc (7)
5 л.с. (1)
7 л. с. (1)
8 л.с. (1)
9 л.с. (1)

Четыре цикла (62)
Двухтактный (7)

Подать заявку

Сбросить фильтры

Быстрый просмотр

Карбюратор в сборе

Артикул#: 951-05389

Из $85,25 Рекомендуемая производителем розничная цена

В наличии

Быстрый просмотр

Карбюратор

Артикул#: 951-14026А

Из $86,82 Рекомендуемая производителем розничная цена

HY-170SA

В наличии

Быстрый просмотр

Карбюратор в сборе

Артикул#: 951-15236

Из $80,43 Рекомендованная розничная цена

В наличии

Быстрый просмотр

Карбюратор

Артикул#: 951-05275

Из $112,09 Рекомендуемая производителем розничная цена

В наличии

Быстрый просмотр

Карбюратор

Артикул#: 951-14023А

Из $83,16 Рекомендуемая производителем розничная цена

В наличии

Быстрый просмотр

Tecumseh 640349 Карбюратор

Товар#: ТС-640349

Из $131,10 Рекомендованная розничная цена

В наличии

Быстрый просмотр

Карбюратор в сборе

Артикул#: 951-05149

Из $106,69 Рекомендуемая производителем розничная цена

В наличии

Быстрый просмотр

Карбюратор в сборе

Артикул#: 951-12785

Из $98,35 Рекомендуемая производителем розничная цена

В наличии

Быстрый просмотр

Карбюратор в сборе

Артикул#: 951-05021

Из $890,89 Рекомендуемая производителем розничная цена

В наличии

Быстрый просмотр

Карбюратор

Артикул#: 951-10309

Из $88,87 Рекомендуемая производителем розничная цена

В наличии

Быстрый просмотр

Карбюратор в сборе

Товар#: 951-14423

Из $87,78 Рекомендуемая производителем розничная цена

В наличии

Быстрый просмотр

Карбюратор

Артикул#: 951-14024А

Из $89. 30 Рекомендуемая производителем розничная цена

В наличии

Если у вас возникли проблемы с доступом к этому веб-сайту, позвоните нам по телефону 1-877-428-2349 для получения помощи.

Отказ от ответственности за двигатель: Информация о мощности двигателя предоставляется производителем двигателя и используется только в целях сравнения. Подробную информацию о гарантии можно получить у местного дилера Cub Cadet. Ценообразование Отказ от ответственности: Указанная цена указана в долларах США и является рекомендованной производителем ценой продажи. Модели и цены могут различаться в зависимости от региона. Налоги, фрахт, установка и доставка не включены. Дополнительное оборудование, аксессуары и приспособления продаются отдельно. Для получения подробной информации обратитесь к своему продавцу. Image Отказ от ответственности: Продукты могут отличаться от изображенной на изображении модели по дизайну, требуемым насадкам, функциям безопасности и нефункциональному внешнему виду, а также могут не отражать товарные запасы дилера или технические характеристики устройства. Технические характеристики Отказ от ответственности: Технические характеристики могут быть изменены без предварительного уведомления. Изображения могут не отражать инвентарь продавца и/или характеристики товара. Руководство оператора Отказ от ответственности: Опубликованное руководство оператора предназначено для общего ознакомления и использования. Чтобы обеспечить загрузку руководства по эксплуатации, относящегося к вашему устройству, нам требуются модель и серийный номер. Скорость Отказ от ответственности: Фактическая скорость автомобиля зависит от нагрузки, использования и условий окружающей среды. Аккумулятор Отказ от ответственности: Производительность аккумулятора и продукта с питанием от аккумулятора зависит от нагрузки, использования и условий окружающей среды. Отказ от ответственности за программное обеспечение: Программное обеспечение, доступное на веб-сайтах Компании, предоставляется на условиях «как есть» без каких-либо явных или подразумеваемых гарантий. Загрузка и использование любого программного обеспечения осуществляется пользователем на свой страх и риск. Профессиональные товары: 9Коммерческие продукты 0260 Cub Cadet предназначены для профессионального использования. UTV: Внедорожники Cub Cadet (UTV) предназначены только для взрослых. Более подробную информацию см. в руководстве по эксплуатации и на предупреждающих табличках, размещенных на самом автомобиле. Отказ от ответственности по электронной почте: Зарегистрируйтесь, чтобы получать сообщения об услугах, продуктах и специальных предложениях. Вы можете отменить подписку в любое время. Пожалуйста, обратитесь к нашему .

Карбюраторы для газонокосилок и снегоуборщиков

Быстрый просмотр

Карбюратор в сборе

Артикул#: 951-15236

80,43 $

Бесплатная доставка при заказе запчастей на сумму более 45 $.

В наличии

Быстрый просмотр

Карбюратор в сборе

Артикул#: 951-05021

89,89 $

Бесплатная доставка при заказе запчастей на сумму более 45 $.

В наличии

Быстрый просмотр

Карбюратор

Артикул#: 753-06288

29,32 $

Бесплатная доставка при заказе запчастей на сумму более 45 $.

В наличии

Быстрый просмотр

Карбюратор

Артикул#: 951-14026А

$86,82

ХИ-170СА

Бесплатная доставка при заказе запчастей на сумму более 45 долларов США.

В наличии

Быстрый просмотр

Карбюратор

Артикул#: 753-06190

27,95 долларов США

Бесплатная доставка при заказе запчастей на сумму более 45 долларов США.

В наличии

Быстрый просмотр

Карбюратор

Артикул#: 951-12705

79,59 долларов США

Бесплатная доставка при заказе запчастей на сумму более 45 долларов США.

В наличии

Быстрый просмотр

Карбюратор с праймером

Артикул#: 753-1225

56,63 долл. США

Бесплатная доставка при заказе запчастей на сумму более 45 долл. США.

В наличии

Быстрый просмотр

Карбюратор

Товар#: 753-08025

27,30 $

Бесплатная доставка при заказе запчастей на сумму более 45 $.

Двигатель УД 25: Особенности и технические характеристики

Устройство двигателя УД-25

Двигатель УД 25 и УД 15 — характеристики, инструкция по эксплуатации

Технические характеристики двигателя УД 25 и УД 15

Технические характеристики двигателя УД-25

Двигатель УД 25: Проблемы и технические характеристики

Технические характеристики двигателя УД 25 и УД 15

Двигатель УД 25 и УД15 — видео

Коленчатый вал

Описание

Модификации двигателей УД 25

Что это за мотор? | Автор топика: Павел

Обслуживание двигателя

Технические характеристики

Модификации

Двигатель УД 25 — Характеристики

Поршни и шатуны

Что ждет владельца мотоблока после переход на новый тип топлива?

Метод настройки угла опережения зажигания

Тюнинг

Возможен ли тюнинг двигателя УД-25

Газораспределение и охлаждение

Клапан впускной двигателя УД-15, УД-25

Модификации

Модификации двигателей УД 25

Описание

Технические характеристики двигателя УД-25

Картер

Прочие ТТХ (технические характеристики)

Модификация УД-15г

Двигатель УД 25 и УД 15 — характеристики, инструкция по эксплуатации

Технические характеристики двигателя УД 25 и УД 15

Устройство двигателя УД-25

Рекомендации по ремонту УД-15 и УД-25

Техническое обслуживание

3-й способ: при помощи установки дополнительных прокладок (смены прокладки)

Неисправности

двигатель уд-25

Применение в наши дни

Карбюраторы для газонокосилок и снегоуборщиков

Карбюраторы для газонокосилок и снегоуборщиков

Оставить комментарийОтменить комментарий
