Содержание

порядок и схема зажигания, регулировка и настройка замка

Трамблер УАЗ считается одним из важных компонентов системы зажигания в транспортном средстве. Корректная регулировка данного механизма обеспечивает оптимальную работу силового агрегата в целом. Подробнее о том, в чем заключается принцип действия системы зажигания и как ее правильно настроить своими руками, вы сможете узнать из этого материала.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

  1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
  2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
  3. После этого происходит распределение и подача разряда на ту или иную свечу.
  4. Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

Элементы системы зажигания

Элементы поджига горючего в двигателе являются главенствующими. Посредством ее запускается силовой агрегат. Для движков на бензине разработано пара типов систем зажигания:

  • контактные;
  • бесконтактные.

Элементы поджига горючего бензинового двигателя даны в списке:

  • распределитель или прерыватель искры. Устанавливают для определения момента в зажигании появления искры и передачи высокого напряжения на цилиндры мотора. Устройство совмещает свою работу с движением поршней в цилиндрах;
  • катушка;
  • коммутатор. Эта деталь гасит поступление электричества на обмотку катушки и превращает сигнал от регулятора в сигнал тока;
  • свечи;
  • замок;
  • стартер;
  • сопротивление. Добавляют иногда.

Внимание! На двигателе от Газели или УАЗ используют бесконтактную систему поджига. В нее добавляют генератор для управления сигналами и устройства для регулирования опережения: вакуумное и центробежное.

Опытные механики советуют для правильного выставления зажигания прочесть характеристики, которые даны ниже:

  • работа цилиндров мотора производится таким образом: один, два, четыре, три;
  • устройство ротора всегда крутится против минутной стрелки часов;
  • центробежная деталь имеет угол опережения в восемнадцать градусов;
  • вакуумная деталь имеет угол опережения в десять градусов;
  • люфт СЗ не превышает 0,8 мм;
  • R резистора не превышает 8 кОм;
  • R СЗ не больше 7 кОм;
  • R в обмотке статора – 0,5 кОм.

Теперь поговорим о том, как работает поджиг горючего в силовом агрегате.

Рекомендации экспертов, как правильно настроить

Итак, как выставить самостоятельно угол опережения, чтобы добиться правильной работы двигателя УАЗ:

  1. В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза. Проверните коленчатый вал так, чтобы поршень цилиндра 1 попал в ВМТ (верхнюю точку). При этом нужно добиться того, чтобы отверстие на шкиве коленвала совпадало с риской, отмеченной на крышке распределительных шестеренок.
  2. После этого с распределительного механизма следует снять крышку. После демонтажа вы сможете увидеть бегунок, который расположен внутри самой крышки, напротив контакта. При отсутствии бегунка следует еще раз провернуть коленчатый вал на 180 градусов, после чего выставить октан-корректор на 0. Используя гаечный ключ, вам необходимо будет завернуть винтом указатель к корпусу распределительного механизма так, чтобы добиться его совмещения со средней риской. Когда эти действия будут выполнены, болт крепления, с помощью которого пластины крепятся к корпусу трамблера, надо немного ослабить.
  3. Затем, удерживая на одном месте бегунок при помощи пальца для недопущения его вращения, надо аккуратно провернуть сам корпус, это позволит удалить возможные люфты в приводе. Корпус необходимо поворачивать до тех пор, пока вы не добьетесь совмещения острого конца лепестка статорного механизма с красной меткой, расположенной на роторном устройстве. После этого саму пластину надо закрепить к корпусу, используя соответствующий болт.
  4. Когда вы выполните эти действия, вам надо установить крышку контроллера на место и произвести проверку высоковольтных кабелей. Нужно удостовериться в том, что эти провода установлены в правильной последовательности с учетом порядка работы цилиндров. Когда вам удастся правильно настроить угол опережения, то необходимо убедиться в том, что вся процедура была выполнена верно.

Фотогалерея «Как правильно отрегулировать»

Установка привода трамблёра УАЗ

Установка привода трамблёра на автомобиле УАЗ заключается в совмещении распредвала и масляного насоса. Это не очень просто.

Привод трамблёра приводится во вращение от шестерни распредвала, в то же время от привода трамблёра через пластину приводится во вращение масляный насос. Снять привод не сложно, откручиваем две крепёжные гайки и вынимаем его из блока двигателя. Привод может пригореть в корпусе блока двигателя. В этом случае приходится применять изобретательность. Либо пробовать его раскачать. Либо вывернуть крепежные шпильки пробовать его проворачивать. Почему привод выходит из строя. Как правило, это происходит при заводе автомобиля в мороз. Масло сильно густеет, и провернуть масляный насос очень тяжело.Поэтому насос застопорится, в результате чего гнется пластина. И выходит из зацепления с масляным насосом.

Установка привода трамблёра УАЗ

После снятия привода, производится установка привода трамблера заново. Для этого устанавливаем поршень первого цилиндра в ВМТ в момент сжатия топлива. Проще всего это положение уставить, выкрутив свечу первого цилиндра, перекрыть отверстие бумажной пробкой. При подведении и поршня в момент сжатия пробку выбьет, и после этого установить шкив привода генератора по первой метке.

Правильное положение распредвала

Хочу заметить, что поршень за цикл работы цилиндра дважды подходит в положение ВМТ. В первый раз в момент сжатия. Второй в момент выброса отработавших газов. Очень важно не перепутать эти положения. Поэту мы проверяем себя, определяя возникающую в цилиндре компрессию. Так как в данный момент клапана закрыты и происходит сжатие топлива. Итак, мы установили поршень в ВМТ, Теперь наша задача правильно установить привод. Обратите внимание на паз, в который вставляется муфта привода трамблёра, он смещен относительно центра. Этот паз должен иметь направление параллельное блоку цилиндров. И относительно центра смещен от блока двигателя.

Трамблер в месте соединения с пиводом имеет аналогичное смещение

Шестерня привода является косозубой, поэтому если мы начнем вставлять привод в этом положении. Он не установится правильно, а провернётся на один зуб. Следовательно, прежде чем вставлять привод, его нужно провернуть на один зуб против часовой стрелки. Чтобы привод установится на своё место, ипринял правильное положение. Постарайтесь зацепиться краем шестерни привода за шестерню на распредвале. Привод сразу не установить. Необходимо проворачивать коленчатый вал до тех пор, пока пластина не попадает в паз масляного насоса. Проворачивая, колен вал, необходимо прижимать привод. Чтобы край шестерни не вышел из зацепления.

После того как паз масляного насоса совместится с приводной пластиной. Привод сядет на своё место. После этого необходимо снова выставить поршень в положение ВМТ в момент сжатия, и проверить положение паза привода. Если он стоит параллельно блоку и смещен от блока, то привод трамблёра установлен правильно. Если нет, эту процедуру необходимо повторить.

Совмещение пластины привода

При установке возникает одна очень большая проблема. Пластина привода масляного насоса не фиксируется жестко по оси привода. Поэтому, когда мы ставим привод, она отклоняется относительно оси и не попадает в паз масляного насоса. Её необходимо как-то зафиксировать. Я просто с двух сторон вставил спички, и этой фиксации мне хватило, чтобы установить привод. После того как привод правильно сел на своё место прикручиваем его гайками.

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

  1. Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
  2. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
  3. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
  4. Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
  5. Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Порядок регулировки системы зажигания

Чтобы верно отрегулировать поджиг, нужно не только выставить углы опережения, но и верно расположить метки. Кстати, если автовладелец не понимает и не разбирается в конструкции двигателя, то лучше эту работу отдать опытным механикам в сервис-центре.

Давайте разберем все нюансы регулировки зажигания.

Сопоставление меток

Для верного сопоставления меток и выставления зажигания двигателя делают следующее:

  1. Выставляют первый цилиндр в верхней мертвой точке.
  2. Коленвал проворачивают так, чтобы метка на его шкиве сошлась с меткой на ГБЦ.

Чтобы сделать эти действия, потребуется вынуть свечу первого цилиндра и заткнуть отверстие тряпкой. Проворачивать до тех пор коленвал, пока данная тряпка не будет вынута воздухом, который создает давление внутри цилиндра.

Похожая статья Как увеличить мощность 8 клапанного двигателя ВАЗ 2114 своими руками

Подобные действия помогут найти окончание такта сжатия, иначе верхнюю мертвую точку цилиндра.

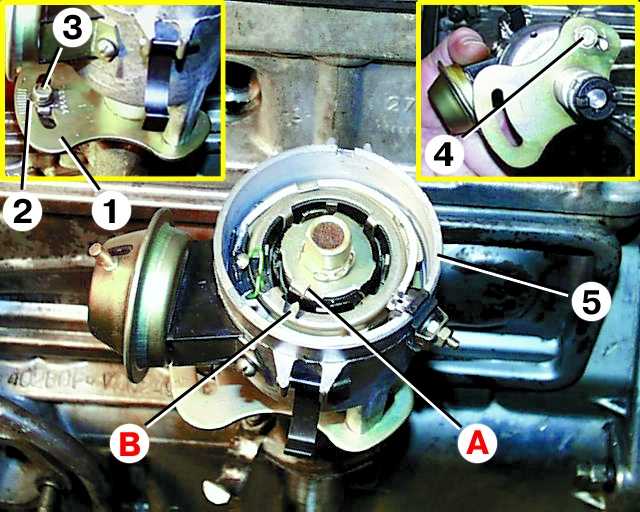

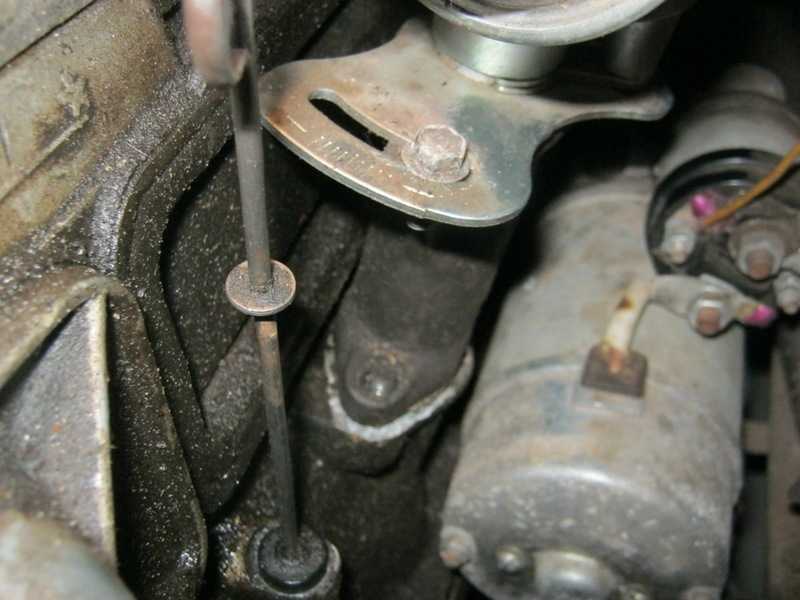

Регулировка угла опережения

Чтобы выставить угол опережения зажигания ЗМЗ 402, нужно сделать следующее:

  1. Немного открутить болт корректора октанового числа на трамблере.
  2. Выставить угол опережения на двигателе по центру шкалы.
  3. Немного открутить винт, который фиксирует пластинки устройства, корректирующего октан.
  4. Прокрутить распределитель так, чтобы красная отметина на головке ротора стала прямо перед меткой на статоре.

Затем автовладелец должен с помощью одной руки удерживать распределитель двигателя. А второй рукой он будет закручивать винты. Таким образом выставляется зажигание ЗМЗ 402.

Проверка правильности установки зажигания

Теперь автовладельцу останется проверить правильность установки зажигания. Верно ли он установил зажигание или нет, определить можно так:

  1. Разогнать транспортное средство до 60 километров в час.
  2. На этой скорости резко нажать на педаль газа.
  3. Произойдет детонация в течение трех секунд.
  4. Если в дальнейшем она не продолжается, то зажигание двигателя было выставлено верно.

Внимание! Опытные механики выставляют зажигание в двигателе с помощью стробоскопа.

Выполняем схему подключения электронного зажигания на УАЗ

Классика отечественного автопрома

Многие автомобили УАЗ оснащены бесконтактной системой зажигания. Она дает возможность экономить топливо, уменьшает количество вредных веществ в газах, делает намного легче запуск машины зимой.

Схема подключения электронного зажигания на УАЗ не настолько сложная, как может казаться на первый взгляд. Человек, который хотя бы немного разбирается в технике, сможет сам отремонтировать и исправить неполадки, если такие возникли.

Система зажигания на УАЗ 469

Систему зажигания на УАЗ 469 можно сделать не только в СТО, но и своими руками. Она состоит из:

Сегодня чаще всего отдают предпочтение бесконтактным системам зажигания. Самым интересным в них является коммутатор.

Если коленвал будет вращаться с частотой в 500 оборотов за минуту, то получится, что на выходе датчика сигнал будет меняться слишком быстро. Используется такой режим, если запускать двигатель стартером. В это время на свечах будет не одна искра, а много, что даст возможность легко и быстро завести машину. Зажигания на УАЗ имеют несложную конструкцию.

Бесконтактное зажигание более удобное в использовании, чем контактное.

Как самостоятельно установить зажигание

Установку зажигания можно провести самостоятельно. Для подобной процедуры понадобится стандартный набор инструментов. Если есть стробоскоп, то это хорошо. Инструмент позволит выставить верно поджиг смеси, чтобы не лазить без конца под капот.

А делается процедура следующим образом:

  1. Прогревают мотор до 80 градусов. Это его рабочая температура.
  2. К бортовому компьютеру подключают инструмент.
  3. Фиксатор крышки распределителя нужно будет открутить.
  4. Датчик сигнала нужно одеть на высоковольтный провод первого цилиндра.
  5. Если есть шланг корректора вакуума двигателя, то его нужно заглушить.
  6. На шкив коленчатого вала двигателя направляют свет от стробоскопа.
  7. Заводят мотор и оставляют работать на холостом ходу.
  8. Проворачивают корпус трамблера.
  9. Совмещают метки.
  10. Затягивают фиксатор.

На этом процедура установки закончена.

Инструкция по установке

Установить бесконтактное зажигание на УАЗ 469 довольно несложно. Его легко настроить и установить, и надежность зажигания УАЗ может только порадовать. Оно работает очень точно, даже в холодное время года, когда завести машину довольно сложно.

После того как новая система была куплена, ее необходимо установить. Для установки понадобится:

Зажигание на УАЗ 469 делается следующим образом:

Регулировка зажигания УАЗ – достаточно простое занятие. На двигателе в рабочем состоянии очень медленно нужно крутить распределитель, чтобы найти то положение, при котором двигатель будет работать ровно, а обороты будут высокими.

Автомобиль УАЗ 469 имеет катушку зажигания, которая одновременно является своеобразным трансформатором, преобразующим низкое напряжение в высокое. Когда двигатель работает, то ток проходит через добавочный резистор в первичную обмотку катушки зажигания. Она находится между лапками закрепляющих скоб – в изоляторе.

Когда двигатель запускается при помощи стартера, то резистор выключается, а ток поступает в первичную обмотку, не попадая в него, что значительно облегчает запуск двигателя за счет усиленной искры.

электросхема в ее простейшем варианте

Старый добрый УАЗ-469 — один из самых простых автомобилей. Как будто его собрали из детского строительного набора, здесь нет никаких изысков или украшений. Вместо кондиционера — возможность снять мягкую крышу, а вместо электропакета — полное отсутствие чего-либо, чем можно было бы управлять с помощью пакета. Тем не менее, в этом автомобиле есть электрическая система. Хотя та же схема электрической цепи зажигания УАЗ-469 реализована самым простым способом.

Устройство катушки

Подводное зажигание в джипе

Катушка зажигания в автомобиле УАЗ 469 имеет сложную конструкцию:

  • высоковольтный винтовой выход;
  • выходное напряжение;
  • обложка;
  • контактная пружина;
  • клемма для низких напряжений;
  • прокладку для уплотнения;
  • монтажный кронштейн;
  • магнитные сердечники;
  • контактная пластина;
  • первичная обмотка и вторичная обмотка;
  • прокладки для изоляции;
  • Тело;
  • изолятор;
  • железное ядро;
  • изоляционная масса;
  • резистор и его изолятор;
  • Винт и пластина для крепления резистора.

Трамблер предназначен для распределения и прерывания момента зажигания на автомобиле УАЗ 469. Он имеет вакуумный и центробежный регуляторы. Центробежный изменяет угол зажигания УАЗа в зависимости от частоты вращения коленчатого или распределительного вала.

Свечи зажигания являются очень важным компонентом. Они используются для воспламенения рабочей смеси в камере сгорания в цилиндрах и дают хорошую искру для быстрого запуска автомобиля. Наиболее распространенными свечами зажигания являются свечи A12BS, которые нельзя разобрать, поэтому на случай поломки у вас в запасе должны быть новые, которые можно быстро и легко заменить.

Высоковольтные провода изготовлены из провода ПВЛ-1. Они соединяют катушку с распределителем, а распределитель — со свечами зажигания. Штекеры крепятся к центральному электроду с помощью специальных клемм с резисторами.

Отличия систем зажигания

Основное различие между этими двумя системами заключается во времени подачи искры:

  • В классическом зажигании за это отвечает ползунок под крышкой маркера, который контактирует с выводом провода свечи зажигания. В этом случае высоковольтный импульс подается нарастающим импульсом. Она, так сказать, смазана, что снижает силу искры на электродах свечи зажигания.
  • При бесконтактном зажигании коммутатор генерирует заряд и отдает его почти сразу после получения сигнала от датчика Холла. Это позволяет свече зажигания производить более сильную искру. Среди отечественных автомобилей повышенной проходимости такая бесконтактная система зажигания встречается на «Ниве» — см. схему электропроводки ВАЗ 21213.

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Принцип работы системы зажигания

Обеспечение, поддержание своевременного воспламенения воздушно-топливной смеси для эффективного функционирования ДВС является главной задачей зажигания. Это происходит в строгом соответствии с установленным порядком работы цилиндров двигателя. В электрическую цепь последовательно подключена катушка зажигания 16 вместе с дополнительным сопротивлением 14. Оно автоматически замыкается в момент запуска мотора стартером.

Это существенно увеличивает разрывной ток первичной цепи. Катушка зажигания 16 создает в бортовой электрической системе автомобиля импульсы высокой частоты. Вспышки высокого напряжения создают пробой искрового промежутка в свечах зажигания 12, вкрученных в верхнюю точку каждого цилиндра, где осуществляется сжатие рабочей топливной смеси.

Катушка состоит из первичной и вторичной обмоток. Первичная обмотка намотана сверху на вторичную. Внутри катушки расположен сердечник и кольцевой магнитопровод. Оба эти элемента изготовлены из специальной электротехнической стали. Надежная герметизация катушки осуществляется карбонитовой крышкой в кожухе с резиновой прокладкой.

Зачем выставлять зажигание?

Схема подключения узлов в системе зажигания Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо обладать определенными навыками. О них мы расскажем позже, а для начала предлагаем узнать, для каких целей следует правильно выставлять бесконтактное зажигание и чем это может быть чревато. После подключения ключа в замок зажигания, в работу вступают множественные узлы и механизмы, без которых функциональность двигателя будет невозможной.

Итак, зачем выставлять этот параметр:

  1. Мотор будет оптимально и устойчиво работать на всех режимах. В противном случае его работа будет нестабильной и доставит неудобства для автолюбителя.
  2. Значительно улучшится пуск силового агрегата на холодную. Естественно, если вы хотите без проблем запуска мотор в тридцатиградусный мороз, то для этого также нужно будет залить в мотор соответствующее масло и проверить работоспособность свечей.
  3. Нормализуется расход горючего, в противном случае он может быть повышенным.
  4. Мощность силового агрегата будет оптимальной, такой, как отмечено в сервисной книжке (автор видео — канал smotri Vidik).

Зазор на свечах зажигания. Какой должен быть и на что он влияет

Несмотря на простоту свечей зажигания, с ними необходимо обращаться и правильно их эксплуатировать. Их следует правильно очищать, выбирать и заменять. Однако даже новые версии иногда могут вызывать проблемы — автомобиль может работать неровно, иногда наблюдаются рывки при разгоне, а также легкая детонация. Многие сразу начинают искать причину в системе зажигания — конечно же, свечи зажигания новые! Однако, зазор между электродами может быть виновником, просто исправьте его и двигатель просто «запоет» …

Сначала небольшое определение.

Зазор свечи зажигания — это расстояние между верхним и нижним электродами для оптимальной работы и воспламенения топливной смеси. Если этот зазор отклоняется от рекомендованных характеристик, двигатель будет работать неровно, и вы можете ощутить рывки или детонацию, аналогичные вашему двигателю.

Проще говоря, если зазор отличается от нормы, установленной так с завода или дилером, то можно хоть половинить двигатель, так и не найти причину. Он особенно силен в карбюраторных системах. Но для начала я предлагаю вам начать с устройства и принципа работы.

Инструкция по установке

Установить бесконтактное зажигание на УАЗ 469 довольно несложно. Его легко настроить и установить, и надежность зажигания УАЗ может только порадовать. Оно работает очень точно, даже в холодное время года, когда завести машину довольно сложно.

После того как новая система была куплена, ее необходимо установить. Для установки понадобится:

  • дрель;
  • саморезы;
  • сверло;
  • ключ на 38;
  • ключ рожковый на 13;
  • ключи накидные и торцовые на 10 и 8.

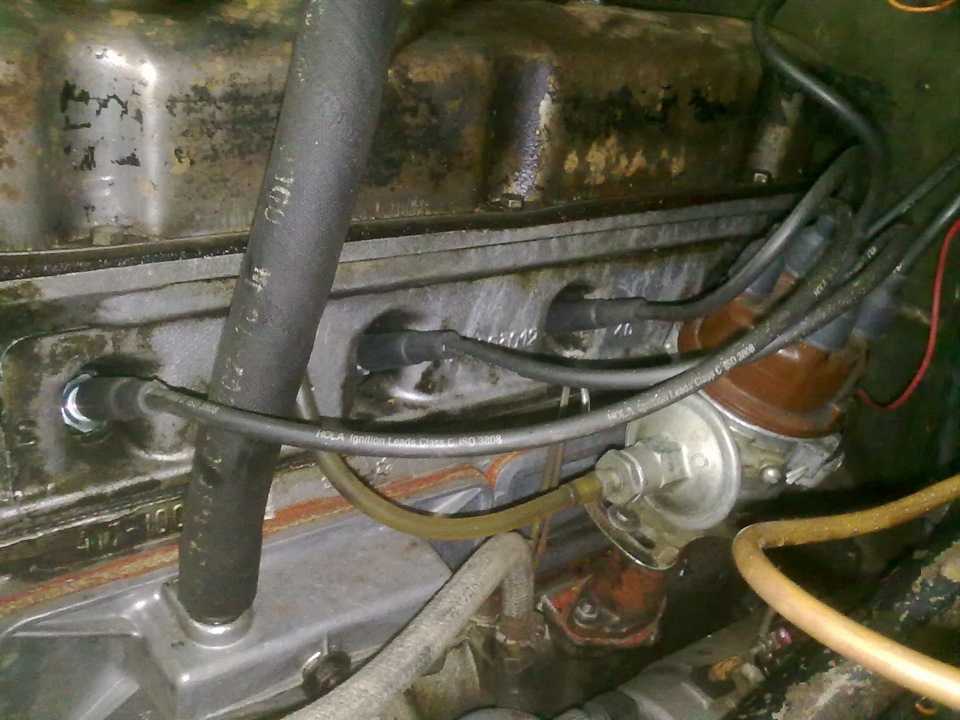

Узел на машине

Зажигание на УАЗ 469 делается следующим образом:

  1. Сначала двигатель нужно установить на метку ВМТ при помощи 38 ключа. Перед тем как что-либо делать с техникой, нужно запомнить расположение деталей до замены.
  2. Смотрим, как установлен бегунок и распределитель, чтобы потом установить новый в таком же положении. Далее, находим место, где стоит катушка зажигания, на которой находим метку Б + и смотрим расположение проводов и что к чему крепится. После того как все посмотрели, можно откручивать катушку. Снимаем распределительный замок, размещаем коммутатор, а также устанавливаем катушку зажигания и крепим ее к кузову. Подключаем стандартные провода. С коммутатора провода с меткой + крепятся к клемме Б, а к клемме К крепится второй проводок.
  3. Подключаешь распределитель, но гайка не затягивается полностью. К нему необходимо подключить провода от коммутатора. После этого нужно проверить расположение бегунка и распределителя, надеть крышку и подключить все провода в том порядке, в котором они были до замены.
  4. Когда все уже заменено и закреплено, следует запустить двигатель, проверить, как он работает, и отрегулировать неточности.

Регулировка зажигания УАЗ – достаточно простое занятие. На двигателе в рабочем состоянии очень медленно нужно крутить распределитель, чтобы найти то положение, при котором двигатель будет работать ровно, а обороты будут высокими.

Автомобиль УАЗ 469 имеет катушку зажигания, которая одновременно является своеобразным трансформатором, преобразующим низкое напряжение в высокое. Когда двигатель работает, то ток проходит через добавочный резистор в первичную обмотку катушки зажигания. Она находится между лапками закрепляющих скоб – в изоляторе.

Когда двигатель запускается при помощи стартера, то резистор выключается, а ток поступает в первичную обмотку, не попадая в него, что значительно облегчает запуск двигателя за счет усиленной искры.

Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее.

Общая схема зажигания для моделей УАЗ старых лет выпуска

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и проводка Москвич 2141, и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом.
