Как правильно отрегулировать на камазе клапана: Регулировка клапанов КамАЗ

Содержание

как отрегулировать, порядок, Евро 2, 3, 1, Камминз, настроить, своими руками, 6 цилиндров

Моторы Cummins, которые сейчас устанавливают на авто марки КАМАЗ, очень надёжные и имеют большой моторесурс. Они нуждаются в обязательном регулярном техническом обслуживании. Среди прочего, крайне важное значение имеет периодическая регулировка клапанов КАМАЗ. Официальная инструкция автопроизводителя указывает, что регулировка клапанов КАМАЗ с двигателем Cummins должна осуществляться через минимум 240 000 км пробега. Но, кроме выполнения плановых работ, потребность в ней может появиться и в силу других причин.

Первые признаки, указывающие на то, что необходима регулировка клапанов ДВС КАМАЗ — стук, возникающий под капотом, увеличение «аппетитов» силовой установки либо уменьшение её мощности. Игнорирование данных признаков и отсутствие своевременной регулировки клапанов ведёт к тому, что последующее использование двигателя может повлечь новые неисправности в ДВС. Поэтому стоит знать порядок регулировки клапанов КАМАЗ своими руками.

Зачем и когда нужна регулировка

Настройка тепловых зазоров клапанов необходима для устойчивой работы силового агрегата как на высоких, так и низких скоростях мотора.

Если зазоры, находящиеся между кулаком вала распределяющего типа и самими клапанными деталями, настроены неправильно, то элементы слишком сильно открываются во время заведенного мотора, что может привести к разгерметизации в цилиндрическом механизме. Разгерметизация приводит к уменьшению рабочего ресурса силового агрегата.

Если промежутки между седлом и боковыми головками цилиндров станут слишком большими, то произойдет перегорание клапанного элемента.

Также увеличенный промежуток может стать фактором, влияющим на встречу клапанов с поршневым механизмом в момент сжатия, что приведет к поломке транспортного средства.


Почему возникает разбалансировка клапанов

Регулировать клапаны не имеет смысла, если не найдена настоящая причина поломки. Чаще всего это некачественное или не проведенное вовремя техобслуживание. Наиболее распространенные причины разбалансировки:

  • неправильно выставлен зазор клапанов или болты на цилиндрической головке затянуты в неправильной последовательности;
  • комплектующие газораспределительного механизма износились либо неисправны;
  • мотор перегрелся из-за плохой охлаждающей жидкости;
  • вышел из строя воздушный фильтр, и в цилиндры летят частицы пыли;
  • грязное масло;
  • забыли поменять масло и фильтр;
  • топливный ресурс не вырабатывается полностью из-за плохого качества или неисправности автомобиля.

Особенности настройки для различных модификаций

Порядок регулировки клапанов на КамАЗе может различаться в зависимости от установленной модификации мотора.

Для того чтобы сделать все правильно, рекомендуется ознакомиться с разделом «Процедура настройки зазоров между клапанами» в руководстве пользователя.

Евро-1

Для того чтобы настроить зазор на двигателе Cummins, у которого 6 цилиндров, нужно сделать следующее:

  1. Вывести фиксирующий механизм из соединения с маховиком, провернуть коленчатый вал на 360°. Клапаны цилиндрического устройства должны открыться.
  2. Проверить натяжку крепежных винтов стоек коромысел регулировочных цилиндрических элементов.
  3. При помощи специального устройства проверить расстояние между основанием коромысел и их торцами.
  4. Если предел превышает 42-52 Нм, то понадобится регулирование клапанов.
  5. Ослабить контровую гайку редукционного механизма.

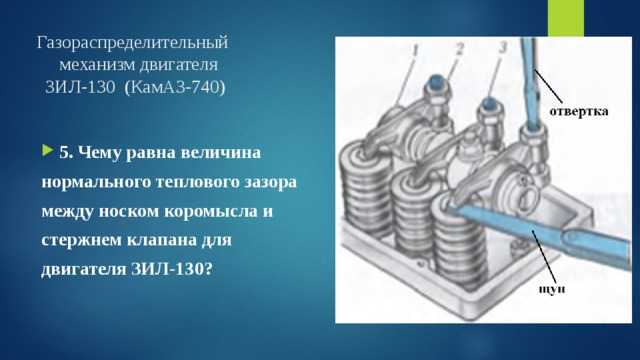

  6. Вставить измерительный прибор в образовавшийся промежуток.
  7. Вращая винт при помощи отвертки, выставить требуемое расстояние.
  8. Отрегулировать клапана в цилиндрических деталях под номером 4, 2, 6, 3, каждый раз проворачивая коленвал на пол-оборота.

Евро-2

Для регулировки клапанных элементов на технике с двигателем Каменс, изготовленным по международному стандарту Евро-2, нужно:

  1. Снять крышки с цилиндрического устройства.
  2. Проверить уровень затяжки крепежных болтов.
  3. Установить фиксирующую часть маховика в нижнее положение.
  4. В два приема снять крышку с механизма сцепления и ТНВД.
  5. Провернуть коленвал.
  6. При помощи специального ключа проверить момент затяжки крепежных винтов стоек коромысел.
  7. Ослабить натяжение контровой гайки.
  8. Вставить в промежуток щуп и установить зазор до 0,4 мм.
  9. Удерживая винт отверткой, затянуть гайку и проверить величину установленного зазора.
  10. Провернуть коленвал на 60° от верхней мертвой точки.

Евро-3

Инструкция по регулировке клапанных элементов на транспортном средстве, с двигателем Камминз (Евро-3):

  1. Демонтировать колпак и крышку с головок цилиндрического механизма.
  2. Убрать ось коромысел и стойки.
  3. Переместить коленчатый вал до того момента, как он перекроет клапанные элементы в цилиндре под номером 1. После этого можно приступать к регулировке в четвертом, шестом, седьмом и восьмом цилиндрах.
  4. Снова переместить коленчатый вал и отрегулировать цилиндры 2, 3 и 5.
  5. Ключом динамометрического типа проверить уровень натяжения всех крепежных деталей цилиндрических головок в последовательности работы цилиндров. В случае необходимости затянуть элементы (до 10 Нм).
  6. Вернуть на место ось коромысел, отрегулировать промежуток между клапанными деталями и устройством коромысел.

Евро-4

Регулировка клапанов двигателя Каменец, изготовленного по экологическому международному стандарту Евро-4:

  1. Снять все защитные элементы с цилиндрического механизма.
  2. Установить фиксирующее устройство маховика в нижнее положение.
  3. Убрать крышку люка, которая находится у основания механизма сцепления.
  4. При помощи небольшого лома, вставленного в разъем маховика, провернуть коленвал на 1,5 оборота.
  5. Во время каждого перемещения коленвала нужно регулировать клапанные элементы цилиндров.

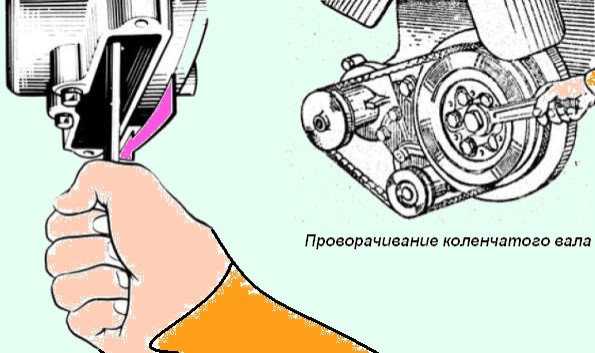

Установка коленчатого вала под регулировку цилиндров

Теперь убираем стопор и проворачиваем коленчатый вал на два отверстия маховика, что соответствует углу поворота в 60 градусов, в этом положении клапана 1 и 5 цилиндров полностью закрыты.

Направление вращения коленчатого вала

Постоянно путаешься в направлении вращения коленчатого вала. Что бы себя проверить есть простой способ, встаньте перед кабиной, и представьте, что вы заводите мотор с рукоятки по часовой стрелке, в эту сторону и должен вращаться маховик, то есть если снизу вращать маховик с помощью прута, прут будет двигаться в сторону аккумуляторных батарей

Порядок регулировки клапанов

Итак, регулируем клапана 1 и 5 цилиндров. Затем проворачиваем маховик на 6 отверстий, что соответствует 180 градусам угла поворота, и регулируем клапана 4 и 2 цилиндров. Проворачиваем ещё на 6 отверстий и регулируем клапана 6 и 3 цилиндров. И в последний раз проворачиваем на 6 отверстий, регулируем клапана 7 и 8 цилиндров.

Особенности регулировки клапанов двигателя Cummins 6ISBe

Разбалансировка зазоров клапанов – нормальное явление, возникающее даже при соблюдении всех правил эксплуатации. Регулировку клапанов необходимо производить каждые 150-200 тыс. км.

Как определить что нужно срочно отрегулировать клапаны двигателя Камминз 6ISBe 285? Во время работы двигателя возникает металлический звук, также повышается расход топлива при снижении мощности двигателя. Перед началом работ необходимо дождаться остывания двигателя и охлаждающей жидкости хотя бы до 60°С.

Шестицилиндровые двигатели Cummins 6ISBe бывают в двух вариантах мощности – 285 и 300 – регулировка клапанов обеих модификаций производится одинаково.

Необходимо получить доступ к коленвалу, поэтому первым шагом в работе будет отсоединение крышки коромысел: нужно снять штуцер трубки сапуна с крышки и картера заднего распределительного вала, после этого крышку можно снять.

Коленвал необходимо повернуть таким образом, чтобы первый цилиндр был установлен в верхней мертвой точке: датчик оборотов должен смотреть прямо вверх частью без пазов.

Теперь необходимо произвести замер зазоров коромысел, которые должны быть 0,25 мм на впуске и 0,5 мм на выпуске. Регулировка производится посредством ослабления контргайки и выставления необходимых параметров специальным регулировочным винтом. Проверить правильность регулировки можно щупом, который не должен слишком свободно входить и выходить, но и не должен застревать.

Чрезмерные нагрузки и перегруз.

Чрезмерные нагрузки и перегруз двигателя ни к чему хорошему не приводят. Самое распространенное последствие этого ― проворот коленчатаго вала и задиры на вкладышах и коренных шейках.

В случае появления задиров на шейках коленвала, очень часто эту проблему можно исправить шлифовкой шеек и установкой ремонтных вкладышей. У данных коленвалов существуют вкладыши +0,25 и +0,5 ремонтного размера.

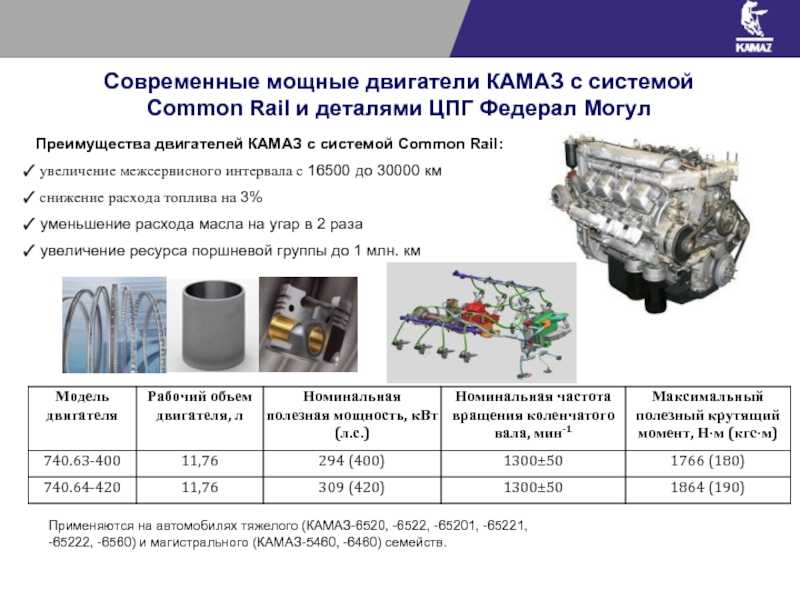

Регулировка клапанов двигателей с системой Common Rail

Регулировку зазоров клапанов системы топливоподачи Common Rail необходимо совершать в определенном порядке и при холодном двигателе.

  1. Отключить подачу топлива, снять крышки головок цилиндров.
  2. Проверить крепления цилиндров, при наличии люфта подкрутить.
  3. Фиксатор на картере маховика повернуть на 90° до крайнего нижнего положения.
  4. Коленвал проворачивать до момента, когда фиксатор закрепится с маховиком. Клапаны 5 цилиндра должны быть закрыты. В случае, если коромысло выпускного клапана имеет другое положение по сравнению с впускным, необходимо сделать полный поворот коленвала, после чего фиксатор снова должен прийти в зацепление с маховиком.
  5. Проверить затяжку гаек крепления коромысел, а также зазоры между торцом клапанов и носками коромысел. Если показатели будут не в норме, то необходимо ослабить контргайку и изменить ширину зазоров регулировочным винтом.
  6. Проверить правильность регулировки можно с помощью двух щупов.

Зазоры клапанов КАМАЗ с моторами Cummins

В таком положении коленвала измеряют зазоры таких коромысел:

  • Е — выпускной клапан, И — впускной;
  • для моторов с 14-ю цилиндрами: 1Е, 1И, 2И, 3Е;
  • для двигателей с 16-ю цилиндрами: 1Е, 1И, 2И, 3Е, 4И, 5Е.

Максимальный зазор впускного клапана составляет 0,381 мм, минимальный — 0,152 мм, для выпускного клапана минимальный зазор — 0,381 мм, максимальный — 0,762 мм.

Зазор установлен верно, если измерительный щуп, проходя между крейцкопфом и гнездом коромысла, встречает только незначительное сопротивление.

Регулировка клапанов на КамАЗе 5490: двигатель Мерседес

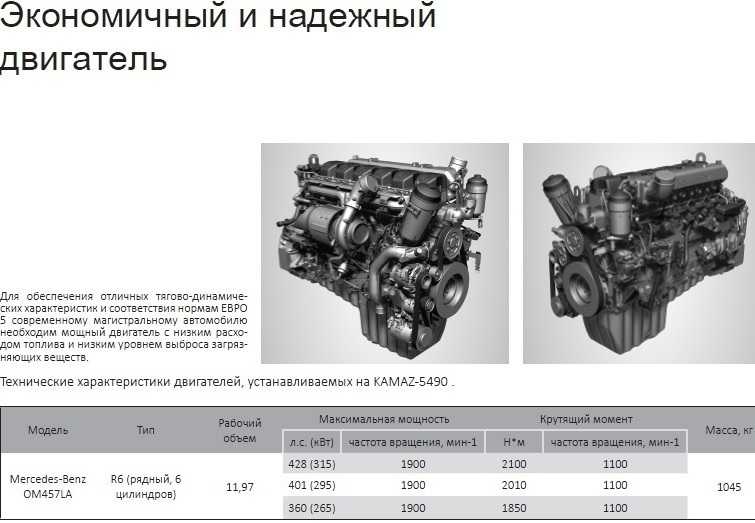

КамАЗ 5490 выпускается на базе двигателя Mercedes-Benz OM 457 LA. Такой двигатель имеет рядное расположение 6 цилиндров.

Двигатели Мерседес являются надежными, штатная разбалансировка клапанов может произойти минимум на 200 тыс. км пробега. Правила эксплуатации не предполагают постоянной регулировки клапанов (за исключением поломки), при выполнении всех рекомендаций эта процедура требуется каждые 200-250 тыс. км.

Отрегулировать зазор своими руками довольно просто, главное иметь при себе специальные инструменты, которые выпускаются Камским автозаводом.

Так же, как и в случае с Камминз, сначала необходимо снять крышку и добраться до коленвала, который необходимо поставить в правильное положение. После начинается непосредственная регулировка: необходимо ухватить регулирующий болт, начиная вращать его, удерживая гайку толкателя. Ширина зазора определяется специальным щупом, под которую и настраивается степень закручивания болта.

Износ поршневых колец.

Как и в любом другом двигателе, на Камминз 6ISbe рано или поздно изнашиваются поршневые кольца. Этот процесс можно существенно ускорить, если забывать своевременно менять воздушные фильтры, заниматься экономией и не менять фильтр, а продувать его, если несвоевременно менять масло и масляный фильтр.

Также нужно следить за корпусом воздушного фильтра, иногда он не плотно закрывается и пыль попадает через образовавшиеся зазоры.

Если же у Вас всё-таки случился пылевой износ, мы рекомендуем помимо колец менять и поршни, т.к. пыль может набиться и врезаться в бороздки на поршнях. И последующей установки новых колец на старые поршни хватит не надолго, т.к. кольца будут стираться в этих самых бороздках.

Как понять, что отрегулировали правильно

При верно отрегулированных клапанных элементах метки на впускном и выпускном распределительных валах расположены друг напротив друга и находятся на одной прямой линии.

Проверить правильность выставленных зазоров можно при помощи специальных щупов. Для этого нужно:

  1. Вставить щуп между основанием коромысла и его торцом.
  2. У впускного распределительного вала щуп толщиной 0,3 мм должен входить с усилием.
  3. У выпускного распредвала щуп, толщина которого равна 0,4 мм, должен входить с небольшим усилием.
  4. Запустить мотор и проверить работу всех систем.

Если клапаны отрегулированы правильно, то при работающем двигателе не будет никаких посторонних шумов.

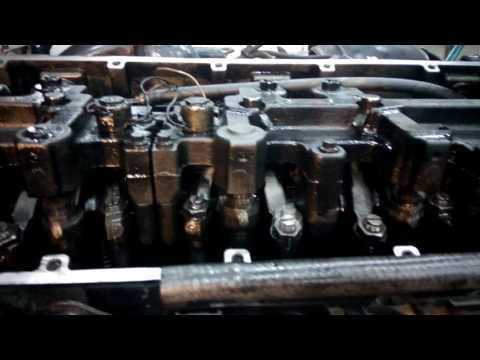

Установка поршня первого цилиндра в ВМТ

Проворачивая двигатель можно наблюдать как коромысла надавливают на клапана. И как клапана открываются и закрываются. Необходимо проворачивать двигатель до тех пор пока клапана первого цилиндра, Впускной и выпускной будут закрыты при проворачивании коленчатого вала. Поршень движется вверх, а коромысла неподвижны. В момент когда коромысла перестали двигаться необходимо метку расположенную на шкиве установить вертикально вверх. Или если смотреть в торец шкива на 12 часов.

Метка обозначена буквами TDС. И выглядит подобным образом.

Если вы обратите внимание на движение клапанов шестого цилиндра. Поршень шестого цилиндра так же как и первого становится в верхнюю мертвую точку

Можно видеть, что при движении поршня шестого цилиндра к ВМТ выпускные клапана будут закрываться. Впускные находятся в закрытом неподвижном состоянии. Если все именно так. Поршень первого цилиндра находится в такте сжатия. А поршень шестого в такте выброса отработанных газов. После установки метки на 12 часов можно начинать регулировать клапана.

Общие сведения

Настройка клапанного механизма выполняется только с периодичностью, указанной в Руководстве по эксплуатации и обслуживанию (Руководстве владельца), или в случае, когда при ремонте двигателя необходимо снять коромысла и (или) отвернуть регулировочные винты.

Преждевременное увеличение клапанного зазора говорит о неправильной его регулировке после предыдущего ремонта, износе стержней клапанов, крейцкопфов, штанг толкателей или коромысел*.

Свободное перемещение коромысел и необходимость частой регулировки клапанного зазора также может говорить о износе кулачков распределительного вала или толкателей. Если износа коромысел, стержней клапанов, крейцкопфов и штанг толкателей не обнаружено, возможен износ толкателей и/или кулачков распределительного вала.

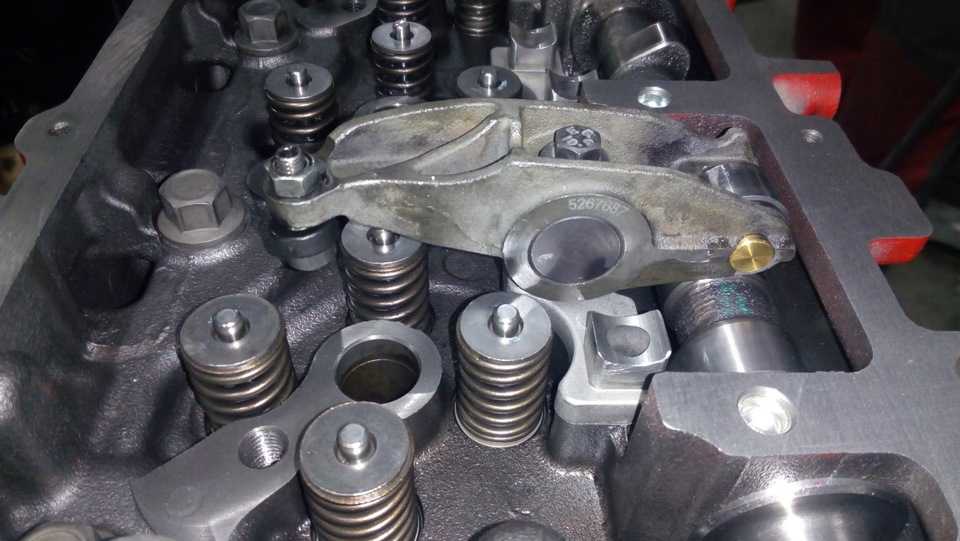

Газораспределительный механизм CUMMINS ISB

SMALL | MEDIUM | LARGE
Previous Next
В таком положении коленчатого вала можно отрегулировать зазор для следующих коромысел:

(E = выпускной клапан, I = впускной клапан)4-цилиндровый двигатель: 1I, 1E, 2l и 3E;6-цилиндровый двигатель: 1I, 1E, 2I, 3E, 4I и 5E.

SMALL | MEDIUM | LARGE
Previous Next
Отверните контргайки и отрегулируйте клапанные зазоры.дюйм
Впускной клапан0.2540.010
Выпускной клапан0.5080.020

Затяните контргайки и еще раз проверьте клапанные зазоры.

Момент затяжки: 24 n.m [212 in-lb]

SMALL | MEDIUM | LARGEPrevious Next
Используя приспособление для проворачивания коленчатого вала, номер по каталогу 3824591, поверните коленчатый вал на 360 градусов.

Используя приведенные выше процедуры и нормативные величины, продолжите регулировку клапанных зазоров.

(E = выпускной клапан, I = впускной клапан)4-цилиндровый двигатель: 2E, 3I, 4E и 4I;6-цилиндровый двигатель: 2E, 3I, 4E, 5I, 6I и 6E.

SMALL | MEDIUM | LARGE
Previous Next
ПРЕДУПРЕЖДЕНИЕ Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
  • Установите прокладку и крышку коромысел.
  • Подключите аккумуляторные батареи.
  • Запустите двигатель и убедитесь в отсутствии утечек.

Головка блока цилиндров в сборе V=6.7 (6ISBe, 6ISDe) 4936081/3977225/3977221

Ref NoPart NumberPart DescriptionRequiredRemarks
PP43066Головка цилиндровCylinder Head
13927063Fracture Resistant Screw26
24932210Cylinder Head Gasket1
2831474Головка цилиндров1Purchase 4936081
3802924Intake Valve Kit12
33940123Valve Collet2
43955393Valve Stem Seal1
53940735Intake Valve1
43955393Valve Stem Seal12
3802967Exhaust Valve Kit12
33940123Valve Collet2
63940734Exhaust Valve1
74936080Valve Spring24
83943198Valve Spring Retainer24
2831475Головка цилиндров1
93914035Expansion Plug13
103920706Expansion Plug11
112831476Головка цилиндров1
123945093Expansion Plug7
133945094Expansion Plug2
144893244Valve Insert24

Коромысло (в сборе на цилиндр) (ISBe) 4995602

Ref NoPart NumberPart DescriptionRequiredRemarks
RL9826КоромыслоRocker Lever
13943626Valve Crosshead12
23941253Push Rod12
4995602Rocker Lever Assembly6
33990127Hexagon Flange Head Cap Screw2
44928699Rocker Lever Shaft2
53964908Rocker Lever Support1
4995603Коромысло1
64994198Rocker Lever Socket1
4995605Коромысло1
73927692Heavy Hexagon Nut1
83959128Rocker Lever Adjusting Screw1
94994197Rocker Lever Ball1
103941928Коромысло1
4995604Коромысло1
64994198Rocker Lever Socket1
4995606Коромысло1
73927692Heavy Hexagon Nut1
83959128Rocker Lever Adjusting Screw1
94994197Rocker Lever Ball1
113941927Коромысло1

Распредвал 3954099 / 3979506 6ISBe

Ref NoPart NumberPart DescriptionRequiredRemarks
PP41365Распределительный валCamshaft
3954100Распределительный вал1Buy Lower Level Components.
13954111Ring Dowel1
23955069Speed Indicator Ring1
3979506Распределительный вал1
33904483Pin Dowel1
43954099Распределительный вал1
54895877Socket Head Cap Screw2M6 X 1 X 25.
65258931Camshaft Thrust Support1
73925883Hexagon Flange Head Cap Screw2M8 X 1.25 X 16.
83955152Шестерня распределительного вала1

Источник: https://cummins-zapchasti-isf-isb-isl.nethouse.ru/posts/2742630

Регулировка клапанов: что это, зачем нужно, и что будет, если ее не делать

  • Главная
  • Статьи
  • Регулировка клапанов: что это, зачем нужно, и что будет, если ее не делать

Автор: Алексей Кокорин

Если вы становились свидетелем сцены, когда опытный автомобилист деловито открывал капот машины (вашей или своей), некоторое время вслушивался в звук работающего мотора, а потом многозначительно произносил фразу «клапаны надо отрегулировать», но при этом для вас его слова были не понятнее звука двигателя, который он слушал, то сегодня мы попробуем этот пробел восполнить. Что такое регулировка клапанов, зачем она нужна, когда ее нужно делать, и что будет, если ее не делать совсем? И почему на многих машинах регулировка клапанов вообще не нужна? Давайте разберемся.

Что такое регулировка клапанов?

Работа обычного поршневого двигателя предполагает подачу в цилиндры топливовоздушной смеси и отвод из них отработавших газов. Обе функции выполняют клапаны – соответственно, впускные и выпускные, попеременно открываясь в нужное время для наполнения и опорожнения цилиндра. Управляет их работой распределительный вал, имеющий специальные кулачки, которые воздействуют на верхнюю часть клапана, открывая его в цилиндр. Конструкций приводного механизма существует несколько – распредвал может воздействовать на клапаны почти непосредственно, надавливая кулачком на толкатели, или, к примеру, через специальные коромысла, толкая один их конец, в то время как другой давит на клапан. Но в любом из случаев в конструкции есть интересующая нас особенность: тепловой зазор между кулачком распредвала и деталью клапанного механизма, которая открывает клапан.

Ведь рабочая температура деталей двигателя, особенно клапанного механизма и собственно клапанов, очень высока, а при нагревании металл имеет свойство расширяться, что приводит, в частности, к удлинению клапана. Именно для компенсации этого расширения нужен тепловой зазор, а регулировка этого зазора и называется «регулировкой клапанов»

Да, с логической точки зрения формулировка «регулировка клапанов» не совсем верна. Клапан при нормальных условиях, когда на него не давит кулачок распредвала, закрыт: тарелка клапана плотно прижата пружиной к седлу в головке блока цилиндров, а должная герметичность обеспечивается фасками на обоих элементах. Соответственно, никакая регулировка клапану здесь не требуется – а вот тепловой зазор должен быть правильным. То есть, более корректно говорить не «регулировка клапанов», а «регулировка теплового зазора привода клапанов».

Зачем нужна регулировка клапанов?

Если представить себе комбинацию «клапан – толкатель – распредвал» без теплового зазора – то есть, плотно прилегающими друг к другу при неработающем двигателе, то несложно понять, что при выходе на рабочую температуру на удлинившийся клапан, «вытягиваемый пружиной из цилиндра» в сторону распредвала, из-за температурного расширения начнет постоянно давить этот самый распредвал, приводя к небольшому сжатию пружины и неплотному закрытию клапана.

То есть, при достижении рабочей температуры клапан фактически перестанет полноценно выполнять одну из своих функций: плотно закрываться для герметизации камеры сгорания и ее изоляции от впускного или выпускного тракта.

Подобное может произойти, к примеру, из-за износа седел и тарелок клапанов. Соответственно, в этом случае регулировка клапанов нужна, чтобы обеспечить нужный тепловой зазор для обеспечения полного закрытия клапанов.

— Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Второй вариант – увеличение теплового зазора: например, из-за износа поверхностей кулачков распредвала и элементов привода клапанов. В этом случае даже после достижения двигателем рабочей температуры между распредвалом и клапанным механизмом будет оставаться зазор, а касаться они будут ударно и только в момент воздействия кулачка. Это уже пагубно влияет на ресурс клапанного механизма, но есть и другие последствия: клапан будет открываться чуть позже и не полностью – а значит, ухудшится наполняемость цилиндра топливовоздушной смесью.

Что будет, если не регулировать клапаны?

Если не регулировать клапаны своевременно, это приведет к изменению теплового зазора. При этом и увеличение, и уменьшение теплового зазора, как мы уже поняли, негативно влияет на ресурс и работу двигателя. Уменьшение зазора означает неполное закрытие клапанов, которое приводит к ряду последствий. Негерметичность камеры сгорания из-за приоткрытого клапана приводит к падению компрессии и прорыву раскаленных газов во впускной или выпускной тракт (в зависимости от того, впускной или выпускной клапан приоткрыт).

Кроме того, стоит отметить значительно увеличивающуюся тепловую нагрузку на клапаны. Ведь плотный контакт закрытого клапана с седлом – это одно из важных условий его охлаждения, а если клапан неплотно прилегает к седлу, охлаждение ощутимо ухудшается. Особенно это касается выпускных клапанов: впускные дополнительно охлаждаются поступающей в цилиндры топливовоздушной смесью, а вот выпускные обеспечивают выход отработавших газов крайне высокой температуры, и для них охлаждение в зоне контакта с седлом имеет критическую важность. В крайнем случае плохое охлаждение клапана из-за малого теплового зазора может привести к его перегреву и разрушению – так называемому прогару. Кроме того, прорыв горящей топливовоздушной смеси в выпускной тракт повышает нагрузку на катализатор (а при его разрушении абразивная пыль может повредить и цилиндры).

Последствия увеличения теплового зазора несколько иные. Как было сказано выше, оно приводит к ударному воздействию распредвала на клапанный механизм, что негативно сказывается на его ресурсе, а также к несвоевременному и неполному открытию клапана. Ухудшение наполнения цилиндра топливовоздушной смесью при этом означает нарушение фаз газораспределения и снижение отдачи мотора: то есть, он будет хуже тянуть.

Как узнать, каким должен быть тепловой зазор?

Величина теплового зазора определяется производителем для конкретного двигателя: если конструкция мотора предусматривает регулировку клапанов, показатели обычно указываются в руководстве по эксплуатации. — Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

В целом величина теплового зазора, разумеется, очень невелика, это десятые доли миллиметра – примерно 0,1-0,4 мм. При этом ее обычно определяют с помощью набора щупов с шагом в 0,05 мм и менее – то есть, соблюдается точность до сотых. Стоит отметить, что тепловой зазор для впускных и выпускных клапанов различается: как мы уже знаем, выпускные клапаны нагреваются сильнее – а следовательно, сильнее увеличиваются в размерах и требуют большего теплового зазора.

На практике знать конкретные значения теплового зазора нужно только для регулировки – то есть, если вы не занимаетесь ей самостоятельно, эти цифры вам не слишком пригодятся.

Как узнать, когда регулировать клапаны

Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля. В целом эта процедура выполняется не так часто – обычно это каждые 50-80 тысяч километров. Однако и более частая проверка не повредит – особенно если машина оснащена газобаллонным оборудованием, так как газовое топливо повышает тепловую нагрузку на мотор.

Второй способ узнать о необходимости регулировки клапанов – это характерный звук: стук или цоканье при работе мотора, не проходящее по мере его прогрева.

— Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Ну а если автомобиль приобретен не новым, и его пробег уже немаленький, то регулировка теплового зазора точно не будет лишней – нужно лишь выяснить, предусмотрена ли она конструкцией.

Как регулировать клапаны?

Существует несколько конструктивных вариантов регулировки теплового зазора. К примеру, один из вариантов – это подбор шайб нужной толщины, которые вставляются между толкателем клапана и кулачком распредвала. Для регулировки зазора он сначала замеряется с имеющейся шайбой, а потом шайба при необходимости заменяется на другую, большей или меньшей толщины. Альтернативный вариант при схожей конструкции – подборка не регулировочных шайб нужной толщины, а самих толкателей с необходимыми параметрами.

Еще одна вариация — это регулировка теплового зазора с помощью винтового механизма. В этом случае ничего подбирать не нужно: зазор измеряется щупом и затем при необходимости настраивается вкручиванием или выкручиванием регулировочного болта, который затем фиксируется контргайками — Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Такой метод регулировки мы наглядно показывали в отдельном материале на примере Renault Logan.

Почему на некоторых моторах клапаны регулировать не нужно?

Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора. Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются «гидрокомпенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.

популярные вопросы



Новые статьи

Статьи / Практика Вечная молодость: как не дать постареть кузову автомобиля Те, кто хотя бы раз в жизни покупал новый автомобиль, испытал чувство, которое можно описать расхожей фразой «лишь бы с ласточкой ничего не случилось». Но жизнь так погано устроена, что с ла… 1543 0 4 27.12.2022

Статьи / Популярные вопросы Зона действия дорожных знаков: как ее определить Дорожные знаки хорошо знают практически все водители. Но многие спустя годы после автошколы иногда задаются вопросом: «докуда действует вот тот знак, который я только что проехал?». В голову… 1150 0 1 27.12.2022

Статьи / Авто с пробегом 5 причин покупать и не покупать Kia Cerato III (YD) Довольно большой, но недорогой седан в России не мог не понравиться покупателям. И Cerato понравился. Автомобили третьего поколения появились в 2013 году, и с каждым годом продажи только рос… 5257 3 1 25.12.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв Haval Dargo против Mitsubishi Outlander: собака лает, чужестранец идет В дилерском центре Haval на юге Москвы жизнь кипит: покупатели разглядывают машины, общаются с менеджерами и подписывают какие-то бумаги. Пока я ждал выдачи тестового Dargo, такой же кроссов… 20368 7 205 13.09.2022

Тест-драйвы / Тест-драйв Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0 Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть… 16143 10 41 13.08.2022

Тест-драйвы / Тест-драйв Geely Coolray против Haval Jolion: бесплатный сыр? Если бы! Хотите купить сегодня  машину с полноценной гарантией, в кредит по адекватной ставке, без диких дилерских накруток? Сейчас это та еще задачка, ведь полноценную цепочку «представительство – з. .. 13620 26 30 10.08.2022

Как устроена система охлаждения двигателя КАМАЗ-740.50-360, КАМАЗ-740.51-320

Система охлаждения предназначена для обеспечения оптимальной тепловой работы двигателя

Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости .

К основным узлам и узлам системы охлаждения относятся: радиатор, вентилятор с вискомуфтой привода, кожух вентилятора, кожух вентилятора, корпус водяного канала, водяной насос, термостаты, каналы и соединительные трубопроводы для прохождения охлаждающей жидкости.



Схема системы охлаждения с соосным коленчатому валу вентилятором и с вязкостной муфтой привода вентилятора представлена ​​на рисунке 1.

При работе двигателя создается циркуляция охлаждающей жидкости в системе водяным насосом 8.

Охлаждающая жидкость от насоса 8 подается в полость охлаждения левого ряда цилиндров по каналу 9 и по каналу 14 в полость охлаждения правого ряда цилиндров.

Омывая наружные поверхности гильз цилиндров, охлаждающая жидкость поступает в полости охлаждения головок цилиндров через отверстия в верхних уплотнительных плоскостях блока цилиндров.

Из головок цилиндров нагретая жидкость поступает по каналам 4, 5 и 6 в водяную камеру корпуса водяных каналов 17, откуда в зависимости от температуры направляется в радиатор или на вход насоса .

Часть жидкости отводится по каналу 15 в масляный теплообменник 16, где тепло передается от масла к охлаждающей жидкости.

От теплообменника охлаждающая жидкость направляется в водяную рубашку блока цилиндров в районе четвертого цилиндра.

Тепловой режим двигателя регулируется автоматически:

— два термостата, контролирующие направление потока жидкости в зависимости от температуры охлаждающей жидкости на выходе из двигателя. Номинальная температура охлаждающей жидкости на выходе из двигателя должна быть в пределах 85-90°С.

— вискомуфта привода вентилятора в зависимости от температуры воздуха на выходе из радиатора ОНВ.

Корпус водоводов (рис. 1) отлит из чугунного сплава и прикручен болтами к переднему торцу блока цилиндров.

В корпусе водяные каналы, впускная 7 и выпускная 11 полости водяного насоса, соединительные каналы 5 и 12, каналы 9 и 14 подвода охлаждающей жидкости к блоку цилиндров, каналы 4 и 6 отвода охлаждающей жидкости от головок цилиндров, обводной канал 13, выходной канал 15 к масляному теплообменнику, полости водяной коробки 17 для установки термостатов, канал 10 подвода охлаждающей жидкости к водяному насосу от радиатора отлиты.



Насос водяной (рис. 2) центробежного типа, установлен на корпусе водоводов.

В корпус 1 запрессован радиальный двухрядный шарико-роликовый подшипник с роликом 6. С обеих сторон торцы подшипника защищены резиновыми уплотнениями. Подшипник смазывается производителем.

Пополнение смазочного материала в процессе эксплуатации не требуется. Упорное кольцо 8 препятствует перемещению наружной обоймы подшипника в осевом направлении. Крыльчатка 3 и шкив 7 напрессованы на концы опорного ролика.

Сальник 2 запрессован в корпус насоса, а его скользящее кольцо постоянно прижато пружиной к скользящему кольцу 5, которое вставлено в рабочее колесо через резиновую манжету 4.

В корпусе насоса между подшипником и сальником имеются два отверстия: нижнее и верхнее. Верхнее отверстие служит для вентиляции полости между подшипником и сальником, а нижнее – для контроля исправности торцевого уплотнения.

Течь жидкости из нижнего отверстия свидетельствует о неисправности уплотнения.

При эксплуатации оба отверстия должны быть чистыми, так как их засорение приведет к выходу из строя подшипника.

Сальник водяного насоса (рис. 3) состоит из латунного наружного кожуха 1, в который вставлена ​​резиновая манжета 2.

Внутри манжеты находится пружина 3 с внутренней 4 и внешней 5 рамками. Пружина предварительно натягивает контактное кольцо 6.

Контактное кольцо изготовлено из графито-свинцового цельнопрессованного антифрикционного материала.



Вентилятор и муфта вискомуфта (рис. 4).

Вентилятор девятилопастный 1 диаметром 710 мм изготовлен из стеклонаполненного полиамида, ступица вентилятора 3 металлическая.

Для привода вентилятора используется автоматически включающаяся вискомуфта 2, которая крепится к ступице вентилятора 3.

Принцип действия муфты основан на вязком трении жидкости в малых зазорах между ведомой и ведущей частями муфты. В качестве рабочей жидкости используется силиконовая жидкость с высокой вязкостью.

Муфта неразборная и не требует обслуживания в эксплуатации.

Муфта включается при повышении температуры воздуха на выходе из радиатора до 61-67°С.

Термобиметаллическая спираль 4 управляет работой муфты.

Вентилятор размещен в неподвижной кольцевой оболочке, жестко прикрепленной к двигателю.

Корпус вентилятора, кожух вентилятора способствуют увеличению расхода воздуха, нагнетаемого вентилятором через радиатор.

Корпус вентилятора и кожух вентилятора соединены U-образным кольцевым резиновым уплотнением.

Радиатор (автомобилей КАМАЗ) меднопаяный, для повышения теплоотдачи ленты охлаждения выполнены с жалюзийными отверстиями, прикрепленными боковыми кронштейнами через резиновые подушки к лонжеронам рамы, а верхняя тяга — к объединяющему воздухосборнику.

Термостаты (рисунок 5) позволяют ускорить прогрев холодного двигателя и поддерживать температуру охлаждающей жидкости не ниже 75°С за счет изменения ее потока через радиатор.

В водяной камере 5 корпуса водяного канала параллельно установлены два термостата с температурой срабатывания (80+2) °С.

При температуре охлаждающей жидкости ниже 80°С главный клапан 12 прижимается пружиной 11 к седлу корпуса 14 и перекрывает проход охлаждающей жидкости в радиатор.

Перепускной клапан 6 открыт и соединяет водяную коробку корпуса водоводов через перепускной канал 4 с входом водяного насоса.

При температуре охлаждающей жидкости выше 80°С наполнитель 9 в цилиндре 10 начинает плавиться, увеличиваясь в объеме. Наполнитель состоит из смеси 60% церезина (нефтяного парафина) и 40% алюминиевой пудры.

Давление от расширяющегося наполнителя передается через резиновую вставку 8 на поршень 13, который, выдавливаясь, перемещает цилиндр 10 с главным клапаном 12, сжимая пружину 11.

Между корпусом 14 и клапаном 12 открывается кольцевой проход для охлаждающей жидкости в радиатор.

При температуре охлаждающей жидкости 93°С термостат полностью открыт, клапан поднимается на высоту не менее 8,5 мм.

Одновременно с открытием основного клапана вместе с цилиндром перемещается перепускной клапан 6, который перекрывает отверстие в водяной камере корпуса водяного канала, соединяющее его с входом водяного насоса.

При снижении температуры охлаждающей жидкости до 80°С и ниже клапаны 12 и 6 возвращаются в исходное положение под действием пружин 7 и 11.

Для контроля температуры охлаждающей жидкости на водяной коробке корпуса водяного канала установлены два датчика температуры 1 и 2.

Датчик 1 выводит показания текущего значения температуры на панель приборов, датчик 2 служит сигнализатором перегрева охлаждающей жидкости.

При повышении температуры до 98 — 104°С на панели приборов загорается контрольная лампа аварийного перегрева охлаждающей жидкости.

Бачок расширительный 1 (рисунок 1) устанавливается на двигатель автомобилей КАМАЗ с правой стороны по ходу автомобиля.

Расширительный бачок соединен перепускной трубой 19 с входной полостью водяного насоса 13, трубкой слива пара 2 с верхним бачком радиатора и с трубкой отвода жидкости от компрессора 3.

Расширительный бачок обслуживает для компенсации изменения объема теплоносителя при его расширении от нагрева, а также позволяет контролировать степень заполнения системы охлаждения и способствует удалению из нее воздуха и пара.

Расширительный бачок изготовлен из полупрозрачного сополимера пропилена.

На горловину бака (рисунок 6) накручивается пробка расширительного бачка с впускными клапанами 6 (воздух) и выпускными (пар).

Клапаны выпускные и впускные объединены в блок клапанов 8. Блок клапанов несъемный.

Выпускной клапан, нагруженный пружиной 3, поддерживает избыточное давление 65 кПа (0,65 кгс/см2) в системе охлаждения, впускной клапан 6, нагруженный более слабой пружиной 5, предотвращает создание разрежения в системе при остывании двигателя вниз.

Впускной клапан открывается и сообщает систему охлаждения с окружающей средой при разрежении в системе охлаждения 1-13 кПа (0,01-0,13 кгс/см2).

Заправка двигателя охлаждающей жидкостью осуществляется через заливную горловину расширительного бачка.

Перед заполнением системы охлаждения необходимо сначала открыть кран системы отопления.

Для слива охлаждающей жидкости открыть сливные краны теплообменника и насосного агрегата предпускового подогревателя, отвернуть пробки на нижнем бачке радиатора и расширительном бачке.

Не допускается открывать пробку расширительного бачка на горячем двигателе, так как это может привести к выходу горячей охлаждающей жидкости и пара из горловины расширительного бачка.

Эксплуатация автомобиля без пробки расширительного бачка не допускается.



Регулировка натяжения (рисунок 7) ремня поликлина 2 привода генератора и водяного насоса для двигателей с вентилятором, расположенным по оси коленчатого вала, выполняется следующим образом:

— ослабить болт 11 крепления лапа задняя генератора, гайка 10 крепления передней лапы генератора, болт 8 крепления штанги генератора, болт 5 крепления натяжного болта;

— перемещением гайки 6 обеспечить необходимое натяжение ремня; гайка 7 для фиксации положения генератора;

— затянуть болты 5, 8 и 11, затянуть гайку 10.

После регулировки проверить натяжение:

— правильно натянутый ремень 2, при вдавливании в середину наибольшей ветви с усилием 44,1±5 Н (4,5±0,5 кгс), должен иметь прогиб 6-10 мм.

сброс газового клапана водонагревателя Honeywell

ВсеВидеоПокупкиФотоКартыНовостиBücher

suchoptionen

Honeywell Home Water Heater Control Reset after 7-мигает ошибка …

www.youtube.com › смотреть

03.02.2022 · Как я сбрасывал мой Honeywell (Resideo) Home Water Heater Gas Control Valve Когда это не удалось…
Dauer: 7:40
Прислано: 03.02.2022

Ähnliche Fragen

Как вы проверяете регулирующий клапан газового водонагревателя?

Водонагреватель Honeywell не горит | Сброс системы — YouTube

www.youtube.com › смотреть

29.05.2021 · Как перезагрузить водонагреватель Honeywell! И не забудьте проверить Верхний предел…
Дауэр: 3:13
Прислан: 29.05.2021

Сбросить контрольный клапан газового водонагревателя Honeywell 5 миганий/миганий…

www.youtube. com › часы

29.01.2020 · Пришлось починить водонагреватель с кодом ошибки Honeywell «5 морганий смерти». После …
Дауэр: 01:07
Прислан: 29.01.2020

Сброс кода водонагревателя Honeywell — YouTube

www.youtube.com › смотреть

15.09.2020 · СТОП! «Прежде чем что-либо делать, понюхать утечку газа, если почувствуете запах газа, перекройте подачу газа…
Дауэр: 0:41
Прислан: 15.09.2020

Сброс #$%@!!* Газового Клапана Honeywell на водонагревателе

tylertork.com › Pounce! Blog

Frankenvalve Убедитесь, что все провода подсоединены, включите газ и следуйте инструкциям в руководстве по эксплуатации вашего водонагревателя, чтобы снова зажечь контрольную лампочку.0003

Honeywell Gas Valve 4 Flash EASY Fix (с фотографиями) — Экономный сделай сам

frugaldiy.com › honeywell-gas-valve-4-flashes

30.08.2020 · 4. Когда вы увидите 4 мигания светодиода индикатор состояния, немедленно поверните ручку регулировки температуры в положение «ОЧЕНЬ ГОРЯЧАЯ». Оставьте ручку …

Поиск и устранение неисправностей газового клапана Honeywell для водонагревателей

kcwaterheater.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
