Как производится регулировка впрыска Камаз 740 и что следует учитывать в работе

Специальная техника – это достаточно сложное оборудование, эксплуатация которого потребует определенных знаний и навыков. Например, в непредвиденной ситуации водитель такого транспорта должен знать, как произвести регулировку впрыска на Камазе 740. Если не установить момент впрыска, то машину не получится завести и придется ждать помощи со стороны. К тому же неправильная подача топлива приводит к увеличению расхода рабочих жидкостей и подвергает детали интенсивной эксплуатации. Научиться настройкам можно самостоятельно, для проведения такой работы вам не понадобятся сложные инструменты или длительный период времени.

Моментом впрыска называют первые секунды подачи топлива, от которого зависит работа всего двигателя. Подача осуществляется с помощью поршня, который передвигается в верхнее положение, но клапаны остаются в этот момент еще закрытыми. Движение поршня сжимает воздух, который запускает подачу топлива.

От скорости и силы струи зависят запуск двигателя и стабильность его работы, поэтому для каждой машины необходимо произвести регулировку впрыска. Конечно, возникает закономерный вопрос, почему нельзя выставить все настройки автоматически и закрепить положение поршня в ГБЦ Камаз 740. Однако на самом деле все намного сложнее. Во- первых, двигатель спецтехники может модернизироваться и меняться в зависимости от года выпуска и модели, а вторая причина заключается в разнице между зимним и летним топливом. Подобные условности не дают использовать одни и те же настройки на протяжении длительного периода, и для сохранения работоспособности оборудования регулировка производится ручным способом.

В качестве эталонной настройки производители спецтехники устанавливают метки, по которым выставлен впрыск в момент выпуска машины с конвейера. Но не стоит рассчитывать на то, что заводские настройки не требуют вмешательства и можно спокойно пользоваться данными метками во время эксплуатации.

Данные настройки просчитываются при условии использования определенного масла и ГОСТовского топлива, что на практике применяется довольно редко. Обычно используется вовсе не то масло, что прописано в регламенте, а в качестве топлива может использоваться солярка, которая есть в данный момент в продаже.

Сам процесс выставления нужных настроек на ГБЦ Камаз не сложен и не потребует специального оборудования или сложных манипуляций. Однако в этой небольшой профилактике присутствуют свои тонкости, и, в первую очередь, нужно разобраться с понятием позднего и раннего впрыска.

При позднем впрыске топливо поступает уже после того, как поршень начал движение вниз. То есть во время подачи в первые секунды резко возрастают интенсивность и сила из-за движения сжатого воздуха. Ранний характеризуется обратным эффектом, при котором взрыв опережает подачу топлива. Такая ситуация складывается из-за того, что поршень еще не достиг верхней точки, а подача топлива уже началась.

Определить момент впрыска на машине можно по нескольким признакам.

При этом позднее и ранее зажигание имеют различные характерные особенности. Если настройки сбиты, и толкатель 740 1007184 03 работает с запозданием, то вы заметите следующие признаки:

появление дыма белого цвета при прогревании двигателя;
увеличение оборотов;
тряска на средних оборотах;
увеличение расхода топлива;
сильный нагрев двигателя.

Если же впрыск, наоборот, работает в раннем режиме, то спецтехника будет демонстрировать следующие особенности:

звон клапанов при резком повороте;
плохая тяга;
большой расход топлива.

В том случае, когда работа автомобиля стала доставлять некоторые неудобства, нужно произвести регулировку впрыска Камаза 740. Регулировка производится установкой муфты ТНВД, которая может принимать два положения с разницей в 180 градусов. Стартер Камаз 740 со своей стороны имеет привод, он крепится шпонкой, а перед настройкой надо проверить положение зажимного болта и метки на ТНВД. Болт должен находиться сверху, а метки на ТНВД и муфте должны совпадать. Для проведения настроек нужно выставить метки в нужное положение и подкрутить зажимной болт. Теперь проверьте правильность регулировки и запустите двигатель. Если из выхлопной трубы повалил белый дым, переставьте метки на 180 градусов. Просто откручиваете болты и выравниваете их еще раз, после чего можно повторно запустить двигатель. На этом этапе важно восстановить заводские настройки и понять, как именно работает подача топлива на вашем автомобиле.

После того, как болты установлены, а все метки совпали друг с другом, надо понять, как работает впрыск – рано или поздно. Для этого запускаем двигатель и внимательно следим за его работой, а также поглядываем на датчик температуры Камаз.

Регулировка впрыска Камаза 740 производится в зависимости от момента, поэтому сначала надо определить его категорию. Независимо от времени подачи топлива сначала устанавливаем метку в верхнее положение и затем начинаем настройку привода.

Процесс регулировки заключается в изменении движения муфты, поэтому все зависит от момента впрыска. Так, при позднем процессе привод должен двигаться в обратную сторону против часовой стрелки, а при раннем, наоборот, в обратную сторону.

Поменять движение можно затяжкой или ослаблением болтов, но двигать привод нужно по чуть-чуть, чтобы не перескочить нужный момент. После каждого изменения проверяем положение запуском двигателя и ручным способом подбираем нужное положение привода и болтов крепления. Проверить правильность регулировки можно резким набором оборотов, во время которого должен раздаться небольшой звон. Если вы услышали этот сигнал, то надо передвинуть привод немного назад и как раз это положение будет оптимальным.

Профилактика стартера 5402 3708 01 требует навыков, но со временем этому может научиться каждый владелец спецтехники. Самое главное – это внимательно следить за работой двигателя и постараться предотвратить любые поломки заранее.

Связанные материалы: КАМАЗ 740 ГБЦ толкатель стартер датчик температуры

Дата публикации: 19 февраля 2019

Как настроить тнвд КамАЗ 337 42, регулировка топливного насоса

Устройство системы питания автомобиля

Как говорится, наиболее подверженные неисправностям системы питания и электрооборудования. Раз уж вы столкнулись с неисправностями ТНВД КАМАЗ, давайте выберем наиболее подходящую модель ТНВД КАМАЗ для вашего автомобиля. Для этого следует изучить технические характеристики ТНВД КАМАЗ.
Первым делом рассмотрим ТНВД 33-02, 334, 332-30, 337-80.01 двигателя КАМАЗ-740

ТНВД КАМАЗ 740 модели 33-02, 3310, 334, 332-30, 337-80.01 – это топливные насосы высокого давления с V-образным расположением секций и между секционным расстоянием равным 36 мм.

Топливные насосы КАМАЗ 740 моделей 33-02, 33-10, 334, 337-80. 01 включают в комплектациюмеханический всережимный регулятор и корректор.

ТНВД КАМАЗ 332-30, в отличие от предыдущих моделей,имеет механический двухрежимный регулятор с корректорами (прямым и обратным). Двигатели КАМАЗ, которые укомплектованы следующими моделями ТНВД, соответствуют нормам токсичности EURO-0. Если возникают какие либо неполадки с двигателем или двигатель неравномерно работает это признак неисправности ТНВД КАМАЗ.

Технические характеристики ТНВД КАМАЗ 740

Модель ТНВД	Число секций ТНВД	Диаметр/ максимальный ход плунжера (мм)	Модель форсунки	Модель двигателя КАМАЗ 740	N ном. (л.с.) при n (мин -1)	Где применяется ТНВД 332-30
33-02	8	9/10	33-02	740.10	210/2600	КамАЗ: 5320, 5410, 5511, 54112, 55102, 4310, 43101; УРАЛ-4320, ЗИЛ-133ГЯ
33-10	8	9/10	271-01 271-02	740. 10-20	220/2600	КамАЗ: 43101,4326, 54112, 55111, 5320, 5410, 53213,53202,431017, 551107, 55102, 551027, 541007, 551117, 431017; УРАЛ 43207; ЗИЛ-133ГЯ
334	8	9/10	271-01 271-02	7403	260/2600	КамАЗ: 43114,4326-01, 43118-01, 53228-01, 55111-01, 43101-01, 53229-01, 53212-01, 54112-01, 53211-01, 53213-01; ГАЗ-5903
332-30	8	10/11	272-02	7408.10	195/2200	ЛиАЗ-5256
337-80.01	8	10/11	273-21	740.14-300	300/2600	Спец. автомобили

Технические характеристики ТНВД 337-20 двигателя

КАМАЗ-740 стандарта ЕВРО2

ТНВД КАМАЗ 740 337-20 – это топливный насос высокого давления, который имеет V-образное расположение секций с расстоянием между секциями 36 мм.

ТНВД КАМАЗ 337-20 выдает давления впрыска топлива до 1200 Бар. В комплект ТНВД 337-20 входит всережимный механический регулятор с обратным и прямым корректором, а также корректором по наддуву. Причем эти двигатели соответствуют стандарта EURO-2. Производство двигателей с ТНВД 337-20 началось еще в сентябре 2002 года.

Технические характеристики ТНВД 337-20 двигателя

КАМАЗ 740 ЕВРО 2

Модель ТНВД	Число секций ТНВД	Диаметр/ максимальный ход плунжера (мм)	Модель форсунки	Модель двигателя	N ном. (л.с.) при n (мин -1)	Где применяется ТНВД 337-20
337-20	8	11/13	273-21	740.30-260Е2	260/2200	ЕВРО-2 КамАЗ-65115, 65116, 65117, 6540
337-20.03	8	11/13	273-20	740.51-320Е2	320/2200	ЕВРО-2 КамАЗ-6520, 6522
337-20.04	8	11/13	273-20	740.50-360Е2	360/2200	ЕВРО-2 КамАЗ- 6360-06, 6460-06, 5360-06, 5460-06

Технические характеристики ТНВД 337-40, 337-70 двигатель

КАМАЗ-740 ЕВРО-1

ТНВД 337-40 КАМАЗ 740 – это топливный насос высокого давления, который оснащен секциями с V-образным расположением и имеет расстояние между секциями 36 мм. ТНВД 337-40 оснащается регулятором с двумя режимами, а также прямым и обратным корректором. Производятся с 1995 года.

Модель ТНВД	Число секций ТНВД	Диаметр/ максимальный ход плунжера (мм)	Модель форсунки	Модель двигателя	N ном. (л.с.) при n (мин -1)	Где применяется ТНВД 337-40
337-40	8	11/13	273-30 273-31	740.11-240Е1 7405.10	240/2200 240/2200	ЕВРО-1 КамАЗ-55111-02, 65115, 53212-02, 54112-02, 54115, 53215, 53205-02, 53213, 53202, 53229-02, 54105-02, 53228-02, 4326, 4350.
337-40.01	8	11/13	273-31	740.22-240	240/2000	Правила 96 Комбайн «Дон-1500»
337-40.02	8	11/13	273-31	740.02-180	180/2200	Правила 96 Трактора Т-150К, ХТЗ-170, IFA кормоизмельчитель
337-70	8	11/13	273-31	740. 11-240	240/2200	Автобусы: НефАЗ-5297, ПАЗ-5272, ЛиАЗ-5256

Технические характеристики ТНВД 337-42 двигателя

КАМАЗ-740 ЕВРО-1

ТНВД 337-42 – это топливный насос высокого давления, который оснащен секциями с V-образным расположением и имеет расстояние между секциями 36 мм. ТНВД 337-42 оснащается механическим все режимным регулятором, а также прямым и обратным корректором. Производятся с 2002 года.

Модель ТНВД	Число секций ТНВД	Диаметр/ макс. ход плунжера (мм)	Модель форсунки	Модель двигателя	N ном. (л.с.) при n (мин -1)	Где применяется ТНВД 337-42
337-42	8	11/13	273-20	740.13-260	260/2200	ЕВРО-1 КамАЗ-43118, 44108, 65111, 6540
337-42.01	8	11/13	273-20	740.22-240	240/2000	Правила 96 Комбайн «Дон-1500»

ТНВД КамАЗ — это механизм, предназначенный для подачи топливной жидкости в цилиндрические механизмы двигателя.

Вал с кулачками

Вал с кулачками передаёт смещение плунжерам помповых отделов, солярка подаётся в камеры в нужный момент. Материал изготовления вала – сталь, нагруженные поверхности прокаливаются с порошком цемента на 0,7-1,2 мм, вращение происходит посредством двух подшипников. Вал защищён от протечек манжетой, материал изделия, резина. Передний конец вала приводит в действие муфту, устанавливающую угол впрыска солярки. Вращаясь, вал передаёт напор на толкатели и далее на помповые плунжеры посредством пят. Изменяя толщину пят, влияем на характер топливной подачи, рост толщины провоцирует раннюю подачу и наоборот.

Устройство и принцип работы

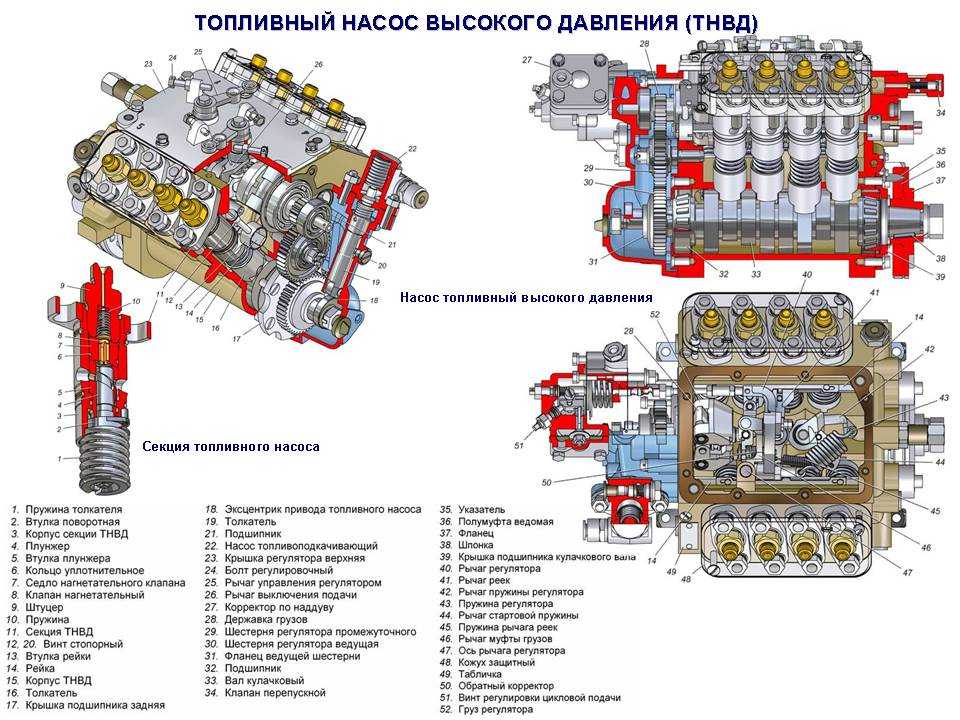

Устройство ТНВД включает в себя такие механизмы, как:

корпус насосного отсека;
корпус крышки подшипника топливного насоса высокого давления;
шланг подкачки;
плунжерная пара и толкатель плунжера;
пружинные элементы;
регулятор выбора режимов и фильтры грубой и тонкой очистки;
штуцер системы слива и впрыска топливной жидкости;
регулятор впрыска горючего;
клапан редукционного типа;
клапан электромагнитного типа, который необходим для перекрытия подачи топлива;
рейка, форсунка и полумуфта.

Принцип работы ТНВД заключается в следующем:

От механизма коленвала при помощи механической передачи задается движение.
Начинается вращение вала кулачкового типа. Это вращение провоцирует смещение толкательных элементов.
Толкатели начинают сжимать специальные пружины.
Пружины провоцируют начало работы плунжера и поднимают его.
Плунжер загораживает клапан впускного типа и вытесняет топливную жидкость.
Топливо начинает распыляться при помощи форсунок.
Плунжер опускается и открывает впускной механизм.

Где стоит обратный клапан

Обратный клапан расположен на топливной рампе между баком для топлива и форсунками.

Как выставить зажигание на КамАЗе

Для проверки состояния СЗ разработаны специальные обозначения — метки, или градусы.

Если систему отрегулировать точно по отметкам, агрегат будет работать на номинальном режиме и иметь стандартные характеристики топливного насоса высокого давления (ТНВД), силового мотора и топлива.

Для проверки СЗ необходимо:

детали выставить по меткам;
затянуть приспособления для фиксации;
запустить двигатель.

Наличие неисправности механизма указывает на нарушение расстановки узлов. Детали ставятся правильно так:

ТНВД — с боковой части коробки передач на шпонку;
муфта — в 2 положениях, отличающихся на 180° друг от друга;
прижимной приводной винт — сверху;
отметки ТНВД и муфты — противоположно друг другу.

Для исправления ситуации все элементы откручивают, выставляют на 180° и повторно включают двигатель.

Настройка зажигания КамАЗ 5320

Если знать, как правильно выставить порядок зажигания на модели 5320 без дополнительной аппаратуры, можно быстро настроить механизм в полевых условиях, когда нет возможности добраться до мастерской.

Как мы уже знаем, для рациональной работы двигателя СЗ необходимо регулировать строго по меткам-ориентирам.

В рассматриваемой модели грузовика ТНВД ставится на шпонку сбоку коробки, а муфта может фиксироваться в 2-ух положениях с различием в 180o. С большей долей вероятности можно предположить, если прижимающий винт привода будет в высшей точке, значит ориентиры расположены друг напротив друга — система выставлена верно. Заведите мотор для проверки после закручивания гаек.

В случае, если произведена неправильная регулировка, куда раньше зажигание, куда позже срабатывает можно понять по характерным признакам, описанным в начале статьи. Если вы ошиблись на 180o, двигатель не заведется, а из выхлопной трубы пойдет белый дым. В этом случае открутите детали и разверните их на 180o.

Евро-1

Настройки, установленные на заводе, больше относятся к позднему впрыску. В качестве примера для Евро-1 рассмотрим КамАЗ-740. Если необходимо поставить ТНВД и установить угол момента впрыска, выполняют следующее:

поднимают кабину и защелкивают фиксаторы на опорах;
находят шток, приподнимают его, проворачивают на 90° на кожухе маховика и отпускают в прорезь корпуса;
отпускают 2 болта для фиксации ключом на 17 мм;
изымают защитный щиток;
вставляют стальной стержень размером 10х400 мм сквозь прорезь кожуха в маховик;
коленвал вращают по часовой стрелке до блокировки;
проверяют состояние приводного вала ТНВД в блочно-цилиндровом развале;
при расположении муфты ТНВД шкалой вверх соединяют исходную точку с отметкой и скрепляют 2 болтами;
при обратном состоянии механизма приподнимают стопорное устройство, проворачивают коленчатый вал на 1 оборот и повторяют процедуры.

Неисправности и ремонт

Ремонт ТНВД КамАЗа можно делать самостоятельно при наличии необходимых инструментов и оборудования.

Основные неисправности ТНВД и причины их появления:

Вода в топливном механизме. Данная поломка может свидетельствовать о неисправности топливного фильтрующего элемента, разбавленном топливе, нарушении герметичности топливных приводов.
Уменьшенная и неравномерная подача рабочей жидкости. В этом случае рекомендуется проверить плунжер на наличие повреждений, а также осмотреть клапаны нагнетательного типа, хомуты рейки. Следует проверить пропускную способность форсунок.
Уходит солярка. Причиной данной поломки может стать нарушение герметичности топливного привода. Поврежденный элемент следует заменить.
Рвет привод. Рекомендуется осмотреть коленчатый вал, а также основные узлы силового агрегата на наличие повреждений и инородных тел.
Запаздывание системы впрыска рабочей жидкости. Такая неисправность может быть вызвана повреждениями плоскости регулировочного болта толкательного элемента, оси ролика и сбоями частоты вращения кулачкового вала.

Как снять и разобрать

Снятие с двигателя:

Снять клемму с аккумулятора.
Демонтировать радиатор.
Убрать вакуумный насос.
Демонтировать направляющую трубу масляного щупа.
Убрать фильтрующий механизм масляного фильтра.
Провернуть коленвал в направлении вращения до упора.
Отсоединить топливные приводы.
Убрать вакуумный шланг.
Заблокировать коленвал от проворачивания.
Отвернуть болт в центре муфты.
Снять натяжитель цепи.
Вытащить насос, демонтировав привод педали подачи топливной жидкости.

Разборка ТНВД КамАЗа делается следующим образом:

Необходимо снять клапан дозирующего типа с торцевой части корпуса насоса. Для этого нужно отвернуть болты прижимной пластины, освободить клапаны опережения системы впрыска.
Затем следует снять крепления на верхней крышке.
Нужно разобрать плату управления, получив доступ к электронике.
Необходимо выставить требуемое положение коленчатого вала.
Затем нужно демонтировать подшипник при помощи специального оборудования.
В конце следует промыть все детали и отполировать их поверхность.

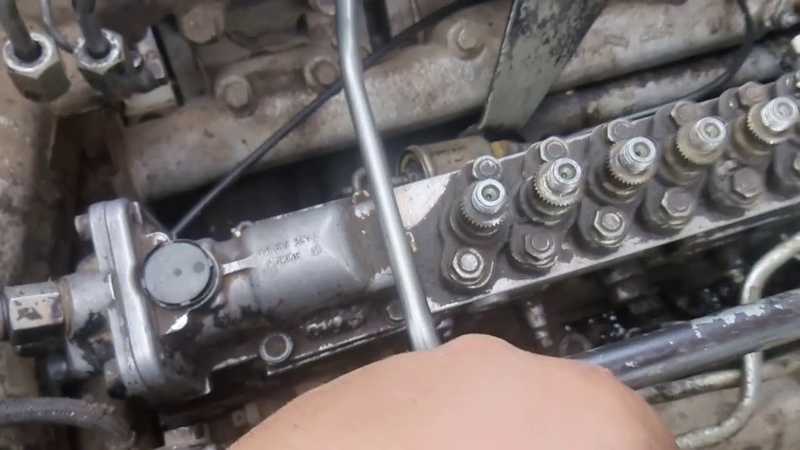

Как добавить или убавить топливо

Регулировка ТНВД Бош на КамАЗе дает возможность добавить топливо, т.е. выставить необходимое значение подачи топливной жидкости.

Порядок действий при уменьшении горючего:

При помощи ключа на 13 нужно выполнить настройку подачи воздушного потока к механизмам силового агрегата. Благодаря этому дизель сможет смешиваться с воздухом.
Сделать регулировку корректора и запустить мотор для тестирования.
При необходимости нужно дополнительно подкрутить подачу воздушного потока до тех пор, пока не перестанет валить дым.

Для того чтобы прибавить топливо на ТНВД КамАЗа (Евро-2 или Евро-3), нужно сделать следующее:

Подкрутить специальные винты, которые расположены в верхней и боковой части подачи рабочей жидкости.
Во время выкручивания болтов нужно увеличивать промежуток для прохождения горючей смеси. Это поможет нормализовать работоспособность силового агрегата и системы смазки топливного насоса высокого давления.
Увеличив диаметр отверстия, следует завести двигатель и проверить работу всех систем.

Как правильно установить

Установка (монтаж) топливного насоса должна проходить на специальном оборудовании.

Для того чтобы правильно поставить и установить на КамАЗ топливный насос высокого давления, делают следующее:

Устанавливают транспортное средство на специальную платформу.
Монтируют муфту ведомого типа на муфту опережения и закрепляют все при помощи болтов.
Поворачивают муфту таким образом, чтобы бобышки полумуфты ведомого типа встали в горизонтальное положение, а отметка на торцевой части была в зоне указателя.
Устанавливают фланец в сборе с ведущей полумуфтой и пакетами пластин. Фланец должен располагаться на левой части корпуса.
Устанавливают на мотор топливный насос вместе с муфтой и закрепляют все крепежными болтами.
Перед тем как затянуть болты, регулируют плоскостность пакетов пластин, перемещая фланец по валу привода.
На блок цилиндрических элементов насос монтируют в вертикальном положении, не допуская его завала.
Соединяют секции ТНВД с форсунками.
Регулируют угол опережения системы впрыска.
Проверяют наличие масляной жидкости в корпусе ТНВД.
Подсоединяют трубы подвода и отвода масла.

Снятие

Откручиваем:

топливную трубку насоса низкого давления (ТННД)
трос от рычага газа
тягу от рычага остановки двигателя и скобу крепления от корпуса
Саму подкачку и снимаем её
Вытаскиваем пружину помпы
Подачу масла, топлива и обратные
Извлекаем клапан обратки
Все топливные трубки секций (8 штук)
Два болта привода
Изогнутый маслослив. Для этого необходимо отпустить немного генератор.
Сдергиваем ремень с ген-ра
Четыре крепежных болта корпуса

Теперь можно снимать ТНВД с автомобиля. После снятия старого и перед установкой нового нужно как следует почистить и помыть посадочную поверхность бензином, а потом пройтись керхером.

Установка ТНВД Камаз 740

Устанавливаем сливной масляный гусак с фланцем и уплотнительным кольцом
Ставим насос на свое место
Наживляем болты крепления, но пока не затягиваем. Возможно, насос придется двигать.
Прикручиваем сливную масляную трубку
Крепим муфту к приводному валу
Теперь можно подтянуть посильнее болты крепления
Натягиваем приводной ремешок и фиксируем генератор
Прикрутим подающие масляные трубки
Установим подкачивающую помпу, не забываем про новую прокладку и пружинку.
Затягиваем топ. Трубки
Рычажки газа и глушилки
Топливные магистрали секций

После установки ТНВД можно приступать к выставлению момента впрыска (зажигания).

Остов

Остов помпы Bosch содержит детали, необходимые для функционирования механизма: помповые отделы, вал с кулачками, регулятор импульса вращения. Материал изготовления, сплав алюминия, из которого отлиты каналы впуска и отсечки, а так же пустоты для монтажа отделов помпы, подшипникового вала, приводящих шестерён регулятора, штуцеров подводящих и отводящих топливо. С фланга торец содержит заглушку регулятора с помпой пониженного напора. Заглушка имеет штуцер, через который ТНВД смазывается под напором.

Сверху на пустоту остова ставится крышка, к которой приделываются механизмы, управляющие количеством оборотов регулятора и пластины топливных разделов. В передней части остова установлен патрубок с клапаном в виде шарика. Изделие поддерживает напор солярки в пределах 0,06 до 0,08 МПа. Низ остова содержит пустоту, в которую устанавливается вал с кулачками.

Топливная помпа КамАЗ высокого давления:

Смотрите также

Комментарии 47

Рейку пошевели принудительно и заведётся !

Да, мы завели его принудительно!

ээээм чувак а при чом тут каминз?

Простой, с бошевской аппаратурой?

Ну каг бэ евро 3 эт камаз с бошем! Даж попадаются евро 3 с простой яздовской аппаратурой! Каминс эт евро 4 уже))

понятно, я работал на 25т. Но таких проблем ни у кого не было. Всегда заводились на ура. Пластины на приводе ломало. Знаю делали -снимали бошевскую аппаратуру и форсунки, ставили простую. Тянул хуже, но мозги выносил меньше.

Ну чтоб тянул эт аппаратуру над настраивать!

Выкинь для начала электромагнитный клапан ! Он там нахер не нужен! Проверь разъем тот что с торца на управление идет, большой такой, частая бедаа! Выгорает скотина! Может и не ехать из за него или не заводится! Ну а так если принудительно заводить то тебе уже писали как! Над приводом есть ахренеть какая пробка, ее выворачивай цепляй рейку и газуй, ес все будет норм то надо электронику проверять!

Так вот принудительно его уже заводили!

Ну значит смотри разъем! Если все датчики впоряде ток он мозг трахает!а какой прогой диагностировали?

Если честно я даже незнаю, не пришло в голову спросить!((

Ну если прога от кабеля дк 5 то она хер чо показывает на камазах она збс работает на мазаях только ну и на мтз!

А в каком смысле элктромагнитный клапан не нужен?!

В поямом! Он идет как аварийный! Выкрути кго и вытащи сердцевину а корпус на место заверни! Ну и провод прикрути на место!

Тоже попробуем! Спасибо!

Про разъем не забудь!удачи ! Обращайся если что!

Забыл ещо! На разъеме когда снимите его должен приходить + на каком то контакте от зажигания! На каком только не помню, коричневый провод если не ошибаюсь! Проверь обязательно!

В общем мы не стали разбираться и решили механический насос ставить! Механик боится что где нибудь в степи за 1000 км. от гаража встанет. Притащить его от туда не риально будет! За советы всё равно Спасибо!

Источник: www.drive2.ru

Помповые отделы

Помповый отдел дозирует и подаёт солярку на форсунки. Каждая единица включает остов, плунжерную пару, втулку поворота, упругие элементы плунжера, вентиль нагнетания и толкатель.

Остов оснащен фланцем, обеспечивающим крепление секции к помпе посредством шпилек. Шпилечные отверстия овальной формы, возможна регулировка равномерности подачи солярки каждому отсеку в отдельности (поворот по часовой стрелке – уменьшает поступление, и наоборот). Плунжерная пара принимает прямое участие в отсечке и транспортировке солярки, состоит из втулки и плунжера. Детали прецизионные, материал изготовления сталь с добавлением хрома и молибдена с после чего проводят закалку и охлаждением азотом. Плунжер выступает в роли поршня, имеет сверление по оси и радиальные канавки, изменяющие поступление солярки. Прецизионная пара клапан нагнетания и седло выполнены из стали, после элементы закалили и охладили. Замена комплектующих деталей возможна только в сборе.

Вал кулачковый ТНВД КамАЗ:

Правильно ли отрегулирован угол впрыска

Проверять правильность настройки зажигания необходимо путем включения и выключения двигателя. Если присутствуют признаки некорректной работы двигателя, необходимо повторять описанные действия до получения желаемого результата. На правильность установки указывает отсутствие посторонних шумов и скорость завода мотора. Убедиться в корректной работе можно использовав холостой ход. Скорость вращения должна быть 600 оборотов за минуту. Не забывайте о технике безопасности во время проведения работы. Убедитесь, что система подачи горючего выключенная и вы зафиксировали автомобиль.

Что может быть лучше для вас и вашего автомобиля?! А увеличение потребления горючего вашим грузовиком почувствуется быстро, в момент вашего скорого визита на заправку и отплаты по чеку. Следите за здоровьем вашего железного “друга”!

источник

Робот Камаз открывает глаза компьютерного зрения

Группа ВИСТ (дочерняя компания ZYFRA Group) совместно с Назарбаев Университетом и КАМАЗом запустили проект роботизированного тягача. Пятиколесный тягач Камаз Neo будет оснащен системами компьютерного зрения, которые позволят ему обнаруживать целый ряд объектов, таких как люди, животные, дорожные барьеры, конусы, и автономно пересчитывать маршрут с учетом такого рода препятствий.

«В рамках проекта разработан модуль компьютерного зрения для роботизированного грузового автомобиля на базе шасси КамАЗ 5490 Neo, адаптирован комплекс вычислительной техники, разработаны и интегрированы автоматизированные системы планирования и самонастройки на препятствия, системы управления маршрутом» – прокомментировал руководитель проекта «ВИСТ Групп» Артем Федотов.

ВИСТ недавно успешно роботизировал самосвал БелАЗ 7513R и фронтальный погрузчик БелАЗ 78250 для открытых горных работ. Внедрение автономного грузового автомобиля КамАЗ планируется по двум направлениям: 1) Робот Камаз за счет своих меньших (по сравнению с БелАЗом) внешних габаритов более маневренен и может облегчить логистику закрытых промзон на производствах разного типа, 2) В перспективе состав роботов-тягачей КамАЗ мог бы служить для дальних перевозок, возможно, по отдельной полосе.

Команда планирует завершить проект к сентябрю 2019 года.

«Мы работаем над технической адаптацией и доработкой модулей компьютерного зрения для автономного пилотирования Камаз Neo. В сотрудничестве со специалистами ВИСТ Групп, которые поставляют все необходимое дополнительное оборудование и программное обеспечение, мы приступили к реализации проекта. Внедряем в ПО функции планирования маршрута, формирования команд управления маршрутом и обнаружения препятствий», — рассказал старший научный сотрудник НПА Жандос Есенбаев.

Статистика (https://www.statista.com/statistics/261156/heavy-truck-production-worldwide-by-region/) показывает, что в 2017 году в мире было произведено около 4,2 млн большегрузных автомобилей. Хотя впервые с 2011 года кажется, что тенденция снижения производства грузовых автомобилей преодолена, автотранспортная отрасль постоянно сталкивается с проблемой нехватки водителей грузовиков.

Согласно обзору European Road Freight Transport 2018, проведенному Transport Intelligence, европейские автотранспортные компании стремятся к кризису нехватки водителей 150 000 незаполненных рабочих мест.

Только в Великобритании не хватает 52 000 водителей, за ней следует Германия с 45 000 вакансий и Франция с 20 000 вакансий. Прогнозы говорят, что эта сумма будет только увеличиваться.

Такая же ситуация на рынке США. Полностью роботизированный грузовик мог бы частично решить проблему хотя бы в пределах промзон.

В настоящее время ZYFRA и ее дочерняя компания VIST предлагают на мировом рынке свою автономную систему для буровых установок и автономную и телеуправляемую систему для карьерной техники, а также самоходных грузовиков и погрузчиков на базе БелАЗ.

Автономное бурение может повысить производительность на 16%, а автономное ведение от скважины к скважине (на основе электронного дизайна, заимствованного из системы планирования) повышает производительность на 18%. телеуправляемая система для горнодобывающей техники: автономные самосвалы, автономные буровые установки, вспомогательное интеллектуальное дистанционное управление, погрузчики, бульдозеры, экскаваторы, грейдеры.

Помимо международной экспансии, компания стремится завершить свой проект «Умный рудник» — комплексное решение для беспилотной открытой добычи полезных ископаемых с применением беспилотных транспортных средств.

VIST планирует направить существенную долю инвестиций, предоставленных ZYFRA, на ускорение своих научно-исследовательских проектов, включая беспилотные транспортные средства, автономные машины (роботы) и устройства для открытых горных работ, более широкое применение решений на основе IoT и AI, а также прогнозную аналитику.

Чтобы подписаться, отправьте электронное письмо по адресу [email protected] или нажмите здесь
Для размещения рекламы напишите по электронной почте [email protected] или нажмите здесь

Комментировать Руководство

Как «КАМАЗ-мастер» стал сильнейшей командой мирового автоспорта

В июле экипаж российской команды гонщиков «КАМАЗ-мастер» выиграл заключительный этап ралли-рейда «Шелковый путь» в категории грузовиков. Ранее команда 19 раз побеждала в самом известном ралли-марафоне «Дакар-ралли» и была признана мировым лидером в своем классе.

Сегодня бренд «КАМАЗ» известен в Туркменистане и во всем мире, в том числе благодаря успехам команды «КАМАЗ-мастер», которая при поддержке завода и партнеров создает гоночные грузовых автомобилей более 30 лет.

Официальная дата создания команды — 17 июля 1988 года. В первых ралли-рейдах гонщики использовали практические серийные модели автомобилей марки, но к середине 90-х стало ясно, что это только спортивные прототипы, лишь отдаленно похожие на обычные дорожные машины, могли принести победы.

Путь за рулем гоночного «КАМАЗа» для многих профессионалов начинается в раннем детстве с… картинга! Для поиска подходящих кандидатов в команду у «КАМАЗ-мастер» есть программы поддержки картинга и багги. Обучаемые с детства, молодые ребята постепенно вливаются в команду на различных сборах и испытаниях, впитывая знания и опыт.

Лучшие студенты сначала становятся механиками, а уже потом, если руководство считает, что «пора», садятся за руль. Дело в том, что автоспортивный грузовик намного дороже легкового гоночного автомобиля. За руль садятся только самые опытные и талантливые гонщики. Поэтому все водители довольно пожилые — самому молодому, Айрату Мардееву, сейчас 35 лет.

Одной из составляющих успеха экипажа «КАМАЗ-мастер» можно считать грамотную организацию школы юных гонщиков, но не менее важна техническая подготовка к гонкам. Регламент «Дакара» меняется часто, иногда даже в самый неподходящий момент. Организаторам марафона не нравится засилье одного экипажа, но российская команда каждый раз находит лучшие решения.

Например, «КАМАЗ-мастер» постоянно снижает рабочий объем двигателя, что вынуждает менять партнера или поставщиков. Когда-то «камазовцы» использовали огромные двигатели ЯМЗ — V8 объемом до 18 литров и даже 26-литровый V12. В 2013 году ограничение вынудило перейти на импортный Liebherr V8.

К «Дакару» 2019 пришлось создать еще один новый грузовик. Он получил индекс 43509, а главное, камазовцы снова были вынуждены искать новый двигатель — уже объемом до 13 литров. Им стала китайская DCEC (Dongfeng Cummins Engine Company), которая также используется на строительной технике.

Серийные моторы на заводе «КАМАЗ-мастер» подвергаются серьезной форсировке – модернизации с целью увеличения их крутящего момента и максимальной скорости.

Боевой дух команды «КАМАЗ-мастер» прекрасно характеризует поступок гонщика Эдуарда Николаева на 11-м этапе «Дакара» 2022. Увидев застрявшего на дюне коллегу Дмитрия Сотникова, водитель камаза мог проехать мимо, т.к. еще два члена команды ехали сзади. Однако Эдуард помог Сотникову и тем самым если не отдал коллеге итоговую победу, то, по крайней мере, лишил себя хорошего шанса вырвать верхнюю строчку.

«Мы помогаем товарищам — это традиция команды», — пояснил после финиша Николаев в беседе с журналистами. — Иногда нужно забыть о своем результате. Ситуация сложилась такая, что у нас идет внутренняя борьба среди экипажей, здорово, что руководство дает нам такую возможность, но это должно быть правильно и, как говорится, чтобы потом не стыдно было посмотреть друг другу в глаза .
