Кабина на мини-трактор — делаем своими руками, чертежи, видео

Выращиванием овощей и фруктов в селах занимаются буквально все. Земледелие приносит не только хорошие урожаи для пропитания, но и дополнительный заработок. Однако владельцы больших участков земли знают, как сложно его обработать перед посадкой культур, как тяжело ухаживать за большим количеством растений, собирать урожай и перевозить его. Мы живем в век прогресса, когда практически любой человеческий труд на себя берет техника.

Минитракторы — это сельскохозяйственная техника, которая необходима для вспашки земли, посадки культур, ухода за растущими растениями, борьбы с вредителями и сорняками, для перевозки самых разных грузов. В продаже есть большой выбор таких агрегатов иностранного и российского производства, но стоимость достаточно высокая и не каждый может ее себе позволить. Часто мастера делают минитракторы своими руками. В данной статье мы расскажем о том, как сделать кабину для минитрактора.

Что понадобится для работы?

Кабина на мототрактор или минитрактор необходима для защиты человека от прямых солнечных лучей в летнее время и от мороза, снега или дождя в холодное время года. Аграрии не могут не согласиться с тем, что работать на минитракторе гораздо удобнее и комфортнее, чем выполнять работу по обработке земли собственными руками, но при этом весь процесс труда на земле занимает много времени и приходится постоянно находиться под открытым небом, а это далеко не всегда комфортно и может даже навредить здоровью. Именно поэтому кабина на минитрактор крайне важна и необходима всем владельцам подобного спецтранспорта.

Самым популярным вариантом сельскохозяйственной техники является облегченный минитрактор без кабины, как, например, Уралец или Кабрио. Так вы сможете и сэкономить, и получить достаточно мощный агрегат. Конечно, в продаже вы найдете и кабины, но дешевле будет ее сделать самому.

Чтобы соорудить самодельную кабину на минитрактор своими руками, вам понадобятся следующие материалы:

• надежный каркас из стали, состоящий из согнутых и сварных уголков;
• лист стали или композита для создания крыши;
• материалы для остекления, а также для теплоизоляции кабины;
• дверная и оконная основа;
• электроприборы и электропроводка;
• фонари для передней и задней части агрегата;
• дворники;
• зеркала заднего вида;
• фонари;
• также многие оснащают кабину обогревателем для работы в зимнее время года, и кондиционером для жаркой погоды.

Помимо материалов вы должны иметь инструменты для работы, как сварочный аппарат, токарный, сверлильный, шлифовальный станки, набор инструментов, а также материалы и инструменты для покраски кабины.

Как сделать кабину на минитрактор — этапы работы

Для изготовления кабины на минитрактор понадобится достаточно много времени. Вам нужно продумать каждую деталь, чтобы в итоге вся конструкция получилась цельной, прочной и красивой. Значительно облегчает процесс покупка заводских элементов, как двери, стекла, уплотнители. Не стоит бояться китайских производителей. У многих сложилось ошибочное мнение, что китайское производство — это всегда низкое качество, но это далеко не так. Вы сможете сэкономить, но при этом, если тщательно подойти к выбору производителя, можно получить детали достойного качества, не уступающие европейским аналогам.

Самым первым этапом создания кабины для минитрактора будет составление чертежа. Не пренебрегайте этим процессом, так как в итоге вы можете столкнуться с рядом серьезных проблем, если все делать на глаз. Замерьте параметры минитрактора, чтобы по ним рассчитать размеры кабины.

Разработка кабины проходит в несколько этапов:

1. Подготовительный процесс, а именно создание чертежа;

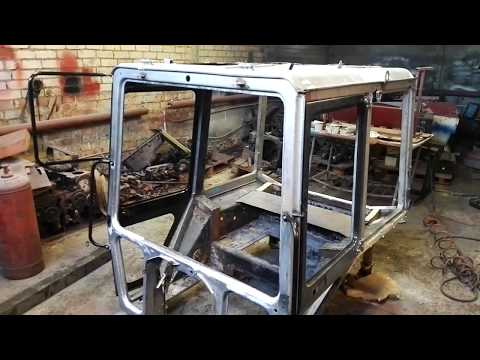

2. Изготовление каркаса. Для этого вам понадобится сварочный аппарат и стальные трубы с уголками;
3. Создание крыши. Крышу необходимо делать из стального листа или композита. Вырезаете изделие по размерам кабины и крепите на предварительно подготовленный каркас;
4. После этого вы должны каркас приварить к раме минитрактора;
5. Чтобы каркас не был подвержен негативному воздействию внешней среды, его нужно обработать специальными растворами или красками для защиты от коррозии;
6. После этого вы должны установить стекла, уплотнить их в основе конструкции, чтобы они надежно были закреплены;
7. Монтаж дверных и оконных замков;
8. Монтаж остальных деталей, как ручки, дворники, зеркала, фары, и другое;
9. Закрепление кабины на раме минитрактора.

Так как на минитракторе можно работать круглый год, то установка обогреватели и кондиционера не помешает. Печка подключается к системе охлаждения, а затем выводится внутрь кабины.

В наше время далеко не каждый может себе позволить приобрести спецтехнику, так как цена на нее достаточно высокая. Однако все мастера имеют необходимый набор инструментов, материалы, а если сюда добавить желание, то любой сможет быстро сделать кабину для минитрактора своими руками.

✅ Самодельная кабина на т 25 своими руками

Восстановление трактора Т-25 своими руками

Восстановление трактора Т-25: фото и описание проделанной работы по ремонту трактора.

Приветствую всех! Начну с того, что давно хотел приобрести трактор.

Вспахать огород или очистить от снега улицу, вывезти и растолкать навоз, каждый раз приходилось трактор нанимать. Залазить в кредиты и покупать новый трактор не хотелось, поэтому стал искать в соседних селах какой-нибудь недорогой более исправный трактор, с надеждой привести его в нормальное состояние и без проблем проходить техосмотр.

Перебрав несколько вариантов, от Т-16 со сломанной рамой и «сороковки» без колес, все- таки купил Т-25, который был более комплектный и двигатель схватывал на одном цилиндре с буксира.

Трактор Т-25 — выпускается в различных модификациях и на различных заводах с 1966 года по настоящее время. Передние направляющие колёса уменьшенного диаметра. Привод только на задние колёса (4х2). Трактор оборудован двухцилиндровым четырёхтактным дизельным двигателем воздушного охлаждения (Д21А), сухим однодисковым постоянно замкнутым сцеплением, механической реверсивной коробкой передач с двумя замедленными передачами переднего хода, задней навесной системой с возможностью установки автосцепки, гидрокрюка или маятникового прицепного устройства, задним валом отбора мощности.

Пригнав его домой, первым делом занялся двигателем. Снял топливный насос с форсунками и отвез другу, который занимался ремонтом и регулировкой топливной аппаратуры на дому. В свое время выкупил он у совхоза необходимое оборудование и стенды, сейчас имея с этого небольшой, но постоянный доход.

Затем я снял головки цилиндров и сами цилиндры. Осмотр показал, что цилиндры еще вполне пригодны, износ незначительный, но вот зазор поршневых колец был гораздо выше нормы, видимо, это было одной из причин из – за которой двигатель не работал. Наконец, двигатель собрал, установив новые кольца и отрегулированную топливную аппаратуру.

Стал выяснять, по какой причине не работает стартер, оказалось, зависли щетки, да и втулки требовали замены. Необходимые запчасти у меня были, так как в свое время работал на разных тракторах и комбайнах, поэтому стартер починил быстро, попытался завести двигатель, но не сразу завелся со стартера. Погоняв двигатель для приработки, решил прокатиться, оказалось, что две скорости «вылетают» без нагрузки и вообще трансмиссия работает со скрежетом и воем. Пришлось вскрывать коробку.

Планетарка была исправной , чего не скажешь о шестернях и вилках переключения скоростей. Взяв для наглядности сношенные шестеренки и втулки, пришлось ехать на центральную базу тракторных запчастей в город. Можно было и заказать в ближайший магазин запчастей, но неизвестно когда привезут. Наконец трансмиссия сделана, двигатель работает, пришла пора заняться электропроводкой, которую пришлось полностью демонтировать и делать новую, пропуская ее в специальные кабель каналы, подключать к световым приборам, в качестве защиты воспользовался автомобильным блоком предохранителей.

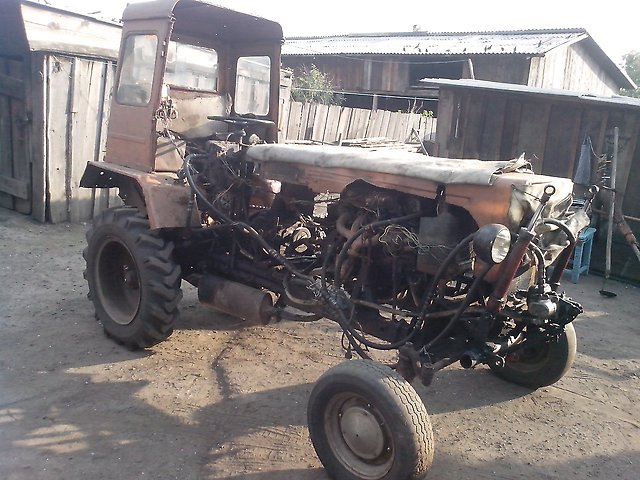

Трактор имел обшарпанный вид, самодельная кабина, мятые капот и крылья. Взялся все это устранить.

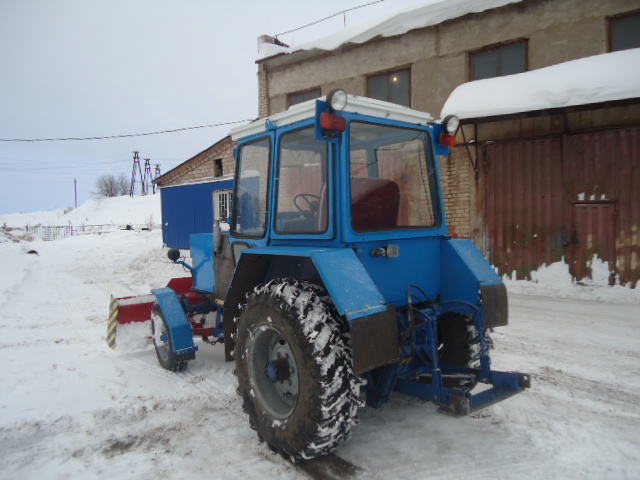

Старую кабину разобрал полностью, оставив только заводской каркас, который остеклил большими стеклами, сделал дверь с фиксатором и открывающееся боковое стекло. Так же вместо громоздкого и неудобного сидения поставил легкое от УАЗа, и хоть оно было не подпружинено, но сидеть на нем было гораздо удобнее.

Выпрямил капот и переделал крылья, усилив их. Наконец трактор был покрыт грунтовкой и покрашен, выглядел, так как будто только что с завода.

На все восстановление ушло меньше года, зато сейчас имеется верный помощник, на котором можно косить, пахать, возить и убирать снег. Почти все прицепные орудия так же самодельные, за исключением косилки.

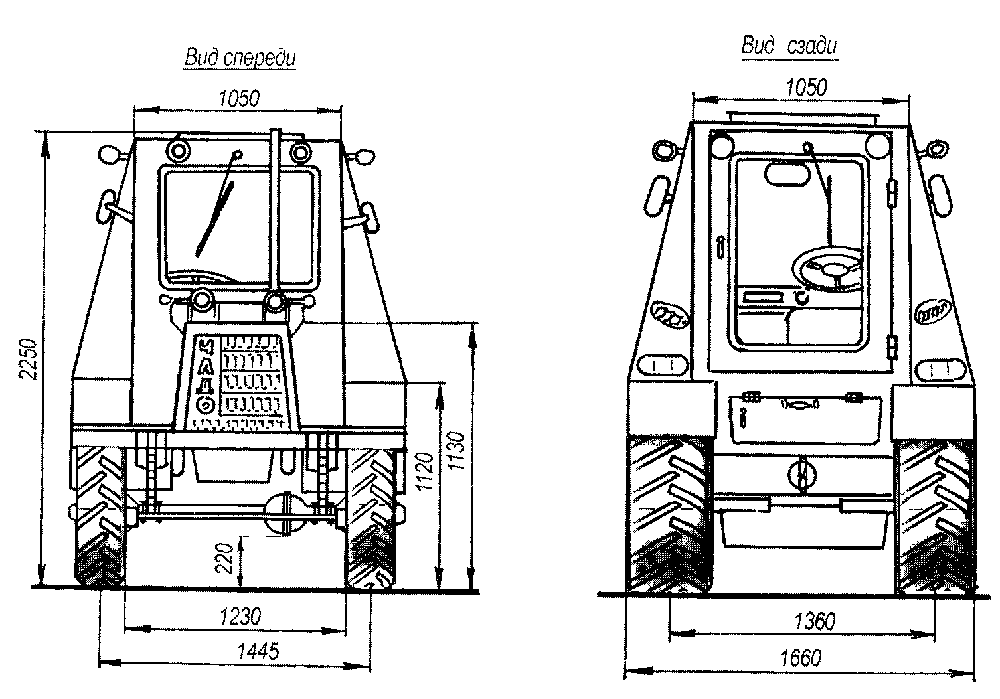

Чертежи с размерами

Для того, чтобы самостоятельно изготовить качественную, надежную и прочную конструкцию, мастеру потребуется обязательно использовать чертеж куна на т 25. Это позволит гарантировать соответствие готового изделия требуемым размерам и параметрам, что даст возможность использовать его вместе с трактором.

Кун может размещаться в задней части агрегата или передней на выбор мастера.Но необходимо учитывать, что длина стрелы, на которой предполагается его размещать, не должна превышать 2-х метров. В противном случае при эксплуатации и загрузке ковша, трактор может перевернуться.

Самодельный культиватор для Т-25.

Часть 1

Для успешного изготовления ковша, мастеру потребуются следующие составные элементы:

• несколько стальных листов, чьи габариты должны соответствовать размерным параметрам трактора, для которого изготавливается кун;
• 2 больших и 2 маленьких гидравлических цилиндра;
• соединительные элементы — болты гайки и прочие;
• необходимые инструменты.

Последний пункт требует отдельного пояснения, так как для выполнения большинства манипуляций потребуется наличие болгарки, дрели, а также сварочного аппарата. При этом необходимыми являются и ручные виды инструмента, например, плоскогубцы, отвертки и гаечные ключи.

Выполняя работы по самостоятельной сборке подобной конструкции, важно уделить должное внимание сбору всех необходимых деталей, а также составлению чертежей. Последний момент имеет особенно большое значение, так как от точности чертежей напрямую зависит результат работ.

Рекомендуется при производстве заготовок использовать приспособления для газовой резки металлов, так как они позволяют добиться идеально ровного среза, что необходимо при сборке куна. Сварочный аппарат должен обладать необходимой мощностью для соединения деталей конструкции.

Толщина металлических листов, которые используются в качестве основы для ковша, должна подбираться индивидуально, в соответствии с габаритами трактора, а также с учетом предполагаемой массы конструкции. Если она будет слишком велика, значительно возрастет вероятность опрокидывания техники из-за отсутствия баланса.

Какой тюнинг трактора Т-25 можно сделать своими руками

Тюнинг Т-25 является интересной и творческой задачей. Владельцы этого уникального и многофункционального изделия стремятся сделать его красивым, практичным и удобным. Тюнинг трактора можно провести в условиях домашней мастерской, не обращаясь к специалистам в автосервис. Работа своими руками позволит не только сэкономить немалую сумму денег, но и приятно провести свободное время, преображая технику снаружи и изнутри. Остановимся на направлениях, по которым проводится переделка отечественного трактора Т-25.

Тюнинг кабины трактора Т-25

Салон является тем местом, которое видно только оператору. Вполне понятно желание владельца сделать кабину не только удобной и комфортной, но и практичной.

Для этого выполняются такие манипуляции:

1. Обустройство звукоизоляции. Выполнить данное мероприятие можно с помощью современных материалов, которые наклеиваются на потолок, дверки и пол салона. Поверх изолятора накладывается велюр или искусственная кожа.
2. Замена кресла. Поскольку кабина Т-25 отличается небольшими размерами, то и кресло должно быть компактным. Его можно изготовить на заказ или приобрести бывшее в употреблении от легкового автомобиля. Целесообразно устанавливать кресло с рессорами, подлокотниками и механизмом регулировки.
3. Установка кондиционера. Используется портативное устройство, которое не займет много места. Целесообразно выбрать кондиционер, который работает в режиме обогрева и охлаждения.
4. Монтаж магнитолы. Лучше воспользоваться устройством с дистанционным управлением, чтобы не отвлекаться на настройки во время управления трактором. Колонки и сабвуфер нужно расположить правильно для создания качественного звучания.

Не помешает и дополнительная подсветка салона. Для этого используются светодиодные лампы и ленты.

Внутренняя переделка

Внутренний тюнинг затрагивает силовую установку, трансмиссию и частично шасси. Это довольно специфичные работы, которые можно выполнить, имея соответствующие навыки.

Варианты проведения внутреннего усовершенствования могут быть такими:

• Изменение параметров двигателя. Он может быть форсирован или заменен на более мощный от мини-трактора или легкового автомобиля. Сегодня есть возможность монтажа газовой установки, позволяющей значительно снизить расход топлива.
• Установка новых амортизаторов. Современные приспособления имеют механизм регулировки. Это позволяет настраивать амортизаторы в нужный режим работы. Кроме этого, трактор станет намного мягче на ходу, даже на ухабистой местности.
• Замена системы отвода выхлопных газов. Она скрыта от взора, но значительно улучшает условия управления агрегатом, так как поглощает практически все шумы от работающего мотора.
• Улучшение проходимости. Для этого проводится замена мостов или установка гусениц. Как правило, используются мосты от ГАЗ-66 и резинометаллические гусеницы. Расширение колесной базы значительно повышает устойчивость агрегата при движении по пересеченной местности.

Тюнинг мини-трактора можно проводить поэтапно, так как это довольно дорогостоящее и продолжительное по времени мероприятие. Следует трезво оценить свои финансовые возможности и способности.

Модификации

Т-25А

«Владимирец» прошел ряд модификаций. Во всех случаях изменения небыли значительными, вносились лишь небольшие изменения в конструкцию. Рассмотрим модельный ряд модификаций этого знаменитого трактора.

Т-25А2

В данной версии был снижен вес и стоимость трактора за счет замены полноценной кабины, на брезентовый тент. Это сделало затруднительным использование трактора в зимнее время, но как показала практика многих фермеров это ничуть не огорчило, так как использовалась машина в основном в теплое время года.

Т-25А3

В этом варианте, конструкторы проявили заботу о безопасности тракториста и добавили в конструкцию кабины прочный каркас. Каркас служил хорошей защитой для водителя в случае опрокидывания трактора. Также был немного доработан внешний вид «Владимирца».

Т-25К

Эта специфическая модернизация была спроектирована для междурядной обработки высоких сельскохозяйственных культур. Мощность силовой установки и функциональность трактора осталась без изменений, а вот агротехнический просвет был увеличен аж до 1500 мм а колея расширилась до 3050 мм.

Самодельная кабина на трактор т 25.

Кто делал кабину на трактор т 25 . Поделитесь пожалуйста опытом по изготовлению. В общих темах трудно отыскать нужную информацию. Вот фото с чего приходится начинать свою работу.

Кто делал кабину на трактор т 25 . Поделитесь пожалуйста опытом по изготовлению. В общих темах трудно отыскать нужную информацию. Вот фото с чего приходится начинать свою работу.

А не проще заглянуть и посмотреть на https://fermer. ru/forum/samodelnaya-selskokhozyaistvennaya-tekhnika/132407

. Там вроде давно это обсуждают .

Не спеши делать добро. Добро надо делать не спеша, чтобы заметили и оценили. ​ ​

Кто делал кабину на трактор т 25 . Поделитесь пожалуйста опытом по изготовлению. В общих темах трудно отыскать нужную информацию. Вот фото с чего приходится начинать свою работу.

Берёшь профильную квадратную трубу сечением: 20х40х2мм, 40х40х2мм и 40х60х2мм и делаешь под себя с заводскими стёклами. Я себе вот такую сделал ,сейчас доделываю дверь.

Кабины которые делают поляки.

atalik спасибо за фото . Умеют же поляки делать. Есть на что посмотреть. Только для таких кабин стекла нужно на заводе заказывать. А у меня на тракторе изначально была кабина от Юмз 6 приспособлена. Но в силу некоторых причин пришлось от нее отказаться. И начать как говорится с чистого листа.

Кто делал кабину на трактор т 25 . Поделитесь пожалуйста опытом по изготовлению. В общих темах трудно отыскать нужную информацию. Вот фото с чего приходится начинать свою работу.

История создания

Решение о создании Владимирского тракторного завода, было принято в 1943 году, в разгар Великой Отечественной войны.

В середине лета 1944 г. были готовы первые трактора «Универсал У-2″. К апрелю 1945 г. было собрано еще 500 машин, а 24 числа того же месяца состоялся торжественный митинг, на котором было принято решение считать этот день, днем рождения завода. Первый десяток лет, завод выпускал трактора «Универсал». Это были простые и дешевые машины с металлическими колесами и карбюраторным двигателем. Трактор Т-25 образца 1966 года В 1955 г. был создан новый трактор ДТ-24, на нем был установлен новый дизельный двигатель, а колеса обули в резиновые шины. Спустя год было выпущено 10 000 машин. Дальнейшей, значимой ступенью в развитии завода в 1958 г. стало начало массового производства нового Т-28 «Владимирец». Эта модель получила золотую медаль и была удостоена первой премии на всемирной выставке в Брюсселе. За все время было собрано более 250 тысяч этих машин. В 1972 году на ВТЗ с Харьковского завода переводят производство трактора Т-25, выпускавшегося в Харькове с 66 г., а уже через год ему на замену приходит полностью обновленный Т-25А, ставший визитной карточкой завода на многие годы! Именно Т-25А, а не его предшественник, считается базовой моделью для всех будущих модификаций.
