Двигатель Приора 21127: характеристики, неисправности и тюнинг

Содержание

• 1 Описание
• 2 Модификации
• 3 Конструкция
• 4 Обслуживание
• 5 Неисправности
• 6 Тюнинг

Двигатель Приора 21127 имеет следующие технические характеристики:

Скачать .xls-файл

xls

Скачать картинку

pic

Отправить на email

mail

ПАРАМЕТР	ЗНАЧЕНИЕ
Число цилиндров	4
Объем, л	1.596
Ход поршня, мм	75.6
Степень сжатия	11
Число клапанов на цилиндр	4
Материал блока цилиндров	Высокопрочный чугун
Система питания	инжектор
Система газораспределения	DOHC
Порядок работы цилиндров	1-3-4-2
Номинальная мощность двигателя	78 кВт (106,0 л. с.)/ 5800 об/мин
Максимальный крутящий момент	148 Н·м / 4000 об/мин
Система питания	Распределенный впрыск с электронным управлением
Min октановое число применяемого бензина	95
Рекомендуемое моторное масло	Синтетическое
	5W-30
	5W-40
	10W-30
	10W-40
	15W-40
Объём масла в системе смазки	3,5 л
Количество масла при замене	3-3,2 л
Масса двигателя в комплект, кг	116
Замена масла проводится, км	10000

Мотор устанавливается на ЛАДА Приора, Lada Kalina 2 и Lada Granta.

Описание

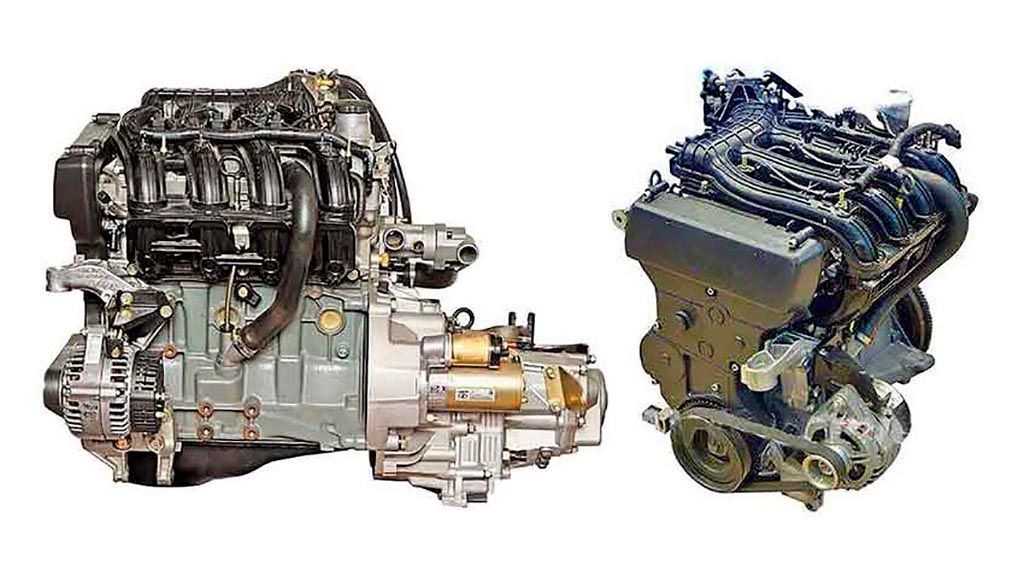

Новый двигатель ВАЗ 21127 создан на основе бензинового мотора ВАЗ-21126, основного мотора Приоры, и практически не отличается от него.

При этом новый двигатель Приоры имеет некоторые особенности:

• Мотор оснащён системой регулирования впуска, за счёт чего удалось повысить его мощность с 98 до 106 лошадиных сил. С двигателем 106 л с, по отзывам владельцев, обгон стал более спокойным.

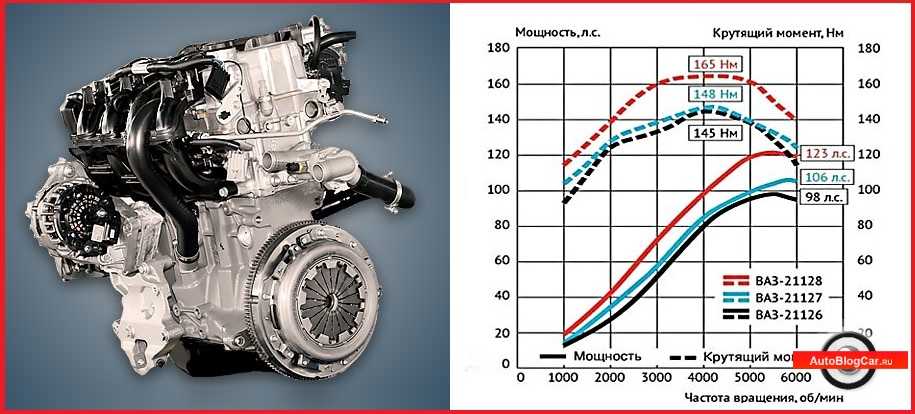

• При этом, незначительно повысился крутящий момент до 148 Нм. Прибавка на средних оборотах 127 двигателя составила 10 Нм, что сказалось на динамических характеристиках мотора.
• Новые калибровки получил контроллер управления мотора, и вместо датчика массового расхода воздуха применяется ДАД (датчик абсолютного давления.) В результате модификации двигатель ВАЗ 21127 получил больше усовершенствованных деталей.

Модификации

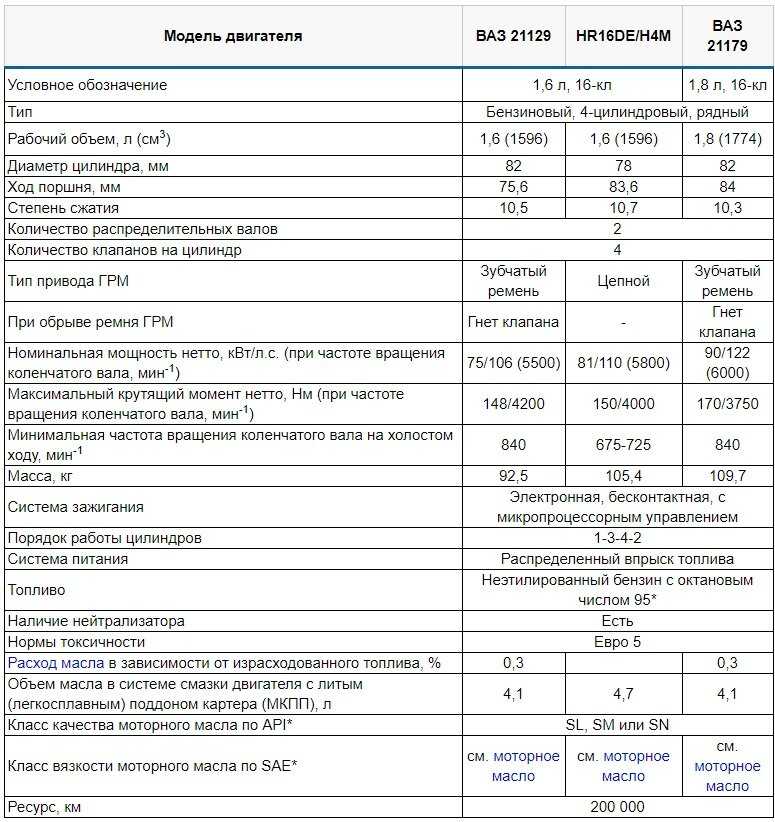

Модификацией двигателя ВАЗ 21127 является силовая установка 21129 серии. На данном агрегате установлен управляющий блок, рассчитанный под параметры ЕВРО-5, при этом, он адаптирован под коробку переключения передач компании Renault.

Данный силовой агрегат устанавливается на автомобилях Vesta и Xray Волжского автозавода.

Конструкция

• Четырёхтактный 127 двигатель Лада Приора имеет рядное расположение цилиндров и систему впрыска распределённого типа; распределительный вал расположен в верхней части мотора.
• Охлаждающая система закрытого исполнения с принудительным типом циркуляции охладителя.
• Система смазки комбинированного типа подается к трущимся поверхностям при помощи давления и методом разбрызгивания масла.
• Высокопрочной чугунный блок цилиндров выполнен методом литья, а обработка стенок выполнена в соответствии с технологией компании Federal Mogul. Отсчёт цилиндров начинается со стороны приводного шкива коленвала.

Обслуживание

Силовой агрегат должен проходить периодическое обслуживание через 10 тысяч километров пробега. При тяжёлых условиях эксплуатации замену масла и фильтров следует проводить через 7,5 тысяч.

При замене масляного фильтра стоит обратить внимание на подтекание масла через уплотнения клапанной крышки. Данная неисправность обусловлена низким качеством уплотняющей прокладки, что приводит к загрязнению охлаждающих поверхностей и перегреву мотора.

Особенностью обслуживания данного мотора является периодическая замена гидрокомпенсаторов клапанов.

При эксплуатации автомобиля с данным мотором следует контролировать его температурный режим – 95-98 градусов по Цельсию, в противном случае, очень быстро изнашиваются элементы системы охлаждения. Причиной этому обычно является термостат, являющийся слабым элементом в этой системе.

Снятие выхлопной трубы следует проводить с особой осторожностью, вместо медных гаек производитель установил стальные, при закисании можно обломить кронштейны крепления. При проведении данного вида работ эти гайки лучше сразу заменить медными.

Самой страшной особенностью этого мотора является то, что при сбое двигатель гнет клапана ГРМ, приводя к дорогостоящему ремонту. Натяжение и замену ремня привода ГРМ лучше проводить в сервисе. В двигатель Лада Приора 106 л. с., по отзывам владельцев, следует заливать качественное масло, в противном случае гидрокомпенсаторы клапанов очень быстро выходят из строя.

Мотор также отмечается стуками в элементах кривошатунного механизма, коренных и шатунных подшипниках, при этом двигатель троит.

Неисправности

Несмотря на различные модернизации, двигатель на ВАЗ 21127 сохранил все неисправности своего предшественника, основные из которых приведены в таблице:

НЕИСПРАВНОСТЬ	ПРИЧИНА
Двигатель начинает троить	Закоксовывание форсунок.
	Неисправности катушек зажигания.
	Снижение компрессии.
Перегрев системы охлаждения	Неисправности термостата.
	Образование грязевой шубы в результате подтекания масла.
Стуки и шумы в верхней части двигателя	Неисправности гидрокомпенсаторов клапанов
Стуки в нижней части двигателя	Износ коренных подшипников
Стуки в средней части мотора	Неисправности шатунных подшипников и поршневого пальца
Загиб клапанов головки блока цилиндров	Проскакивание  ременной передачи через зуб шестерни
Перебои в  работе и проблемы запуска	Нарушения в работе ГРМ.
	Неисправности в системе давления топлива.
	Подсос воздуха.
	Поломка дроссельной заслонки.
	Неисправность датчиков.
Снижение мощности	Прогар прокладки головки ГРМ.
	Прогорание поршней, износ колец и цилиндров.

Тюнинг

В связи с тем, что конструкция мотора принципиально не поменялась, тюнинг двигателя Приоры производится теми же методами что и на 126 моторе. У автомобиля Приора тюнинг двигателя можно сделать несколькими способами:

1. Самым простым способом сделать чип тюнинг двигателя Приоры, это  нужно провести прошивку блока управления. Особых изменений в технические характеристики двигателя чип тюнинг не сделает, прибавка составит всего около 5 л. с.
2. Для незначительного увеличения динамических показателей достаточно просто поменять выхлоп с диаметром трубы 51 м и пауком 4-2-1 и сменить заслонку с размером 54 мм. Данные изменения позволят повысить мощность мотора на 10-15 лошадиных сил и несколько повысить динамику автомобиля.
3. Для более серьёзного тюнинга потребуется установка валов Стольникова 8,9 с фазой 280. Данное изменение позволит повысить разгон до сотни за 9 секунд.
4. Применение валов 9.15 с фазой 316 позволит ещё значительно повысить динамику при старте в городских условиях, но для этого придётся растачивать каналы для клапана 31 мм/27 мм и поменять форсунки на более производительные. Для этих целей хорошо подходят форсунки компании BOSCH 431 360сс и BOSCH 440сс.

Применение таких изменений позволит повысить мощность мотора на 30-40 лошадок. Если данные мероприятия будут недостаточными, то потребуется замена рессивера, установка компрессора или турбирование мотора.

Автор статьи:

Николаев Сергей

Автомеханик

Читать автора

Оценка статьи:

↑ 4 ↓

Поделиться с друзьями:

Технические характеристики двигателя Лада Приора и разгон до 100

Двигатель и разгон

Евгений Мосензов Send an email 06. 04.2022

0 398 2 минут

Объем двигателя и разгон до 100 км/час автомобиля Лада Приора. Наведены основные поколения и комплектации модели, а так же возможные вариации в пределах одной генерации.

Генерации Lada Priora:

• 1 поколение 2013-2015 (21728, хэтчбек, 3DR, ресталийнг)
• 1 поколение 2013-2015 (2172, хэтчбек, 5DR, ресталийнг)
• 1 поколение 2013-2015 (2171, универсал, ресталийнг)
• 1 поколение 2013-2018 (2170, седан, ресталийнг)
• 1 поколение 2010-2013 (21728, хэтчбек, 3DR)
• 1 поколение 2008-2014 (2172, хэтчбек, 5DR)
• 1 поколение 2008-2013 (2171, универсал)
• 1 поколение 2007-2014 (2170, седан)

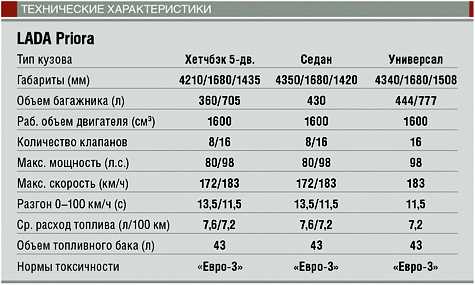

Характеристики агрегата чаще всего решают динамические свойства машины. Как правило, чем больше крутящий момент, тем быстрей стартует автомобиль и тем больше его ускорение. По данным производителя, до 100 км/час Лада Приора может разогнаться от 11,5 до 12,6 секунды.

Характеристики двигателя Lada Priora 2013 3DR, 1 поколение, хэтчбек, ресталийнг, 21728

Модель производилась с 10. 2013 по 02.2015.

Характеристики двигателя Lada Priora 2013 5DR, 1 поколение, хэтчбек, ресталийнг, 2172

Модель производилась с 10.2013 по 02.2015.

Характеристики двигателя Lada Priora 2013, 1 поколение, универсал, ресталийнг, 2171

Модель производилась с 10. 2013 по 02.2015.

Характеристики двигателя Lada Priora 2013, 1 поколение, седан, ресталийнг, 2170

Модель производилась с 10.2013 по 02.2015.

Модификация	Объем двигателя, см.куб.	Максимальный крутящий момент, Н*м	Разгон до 100 км/ч, с
1.6 л, 87 л.с., бензин, МКПП, передний привод	1596	140	12,5
1.6 л, 98 л.с., бензин, МКПП, передний привод	1596	145	11,5
1. 6 л, 106 л.с., бензин, МКПП, передний привод	1596	148	11,5
1.6 л, 106 л.с., бензин, робот, передний привод	1596	148	12,6

Характеристики двигателя Lada Priora 2010 3DR, 1 поколение, хэтчбек, 21728

Модель производилась с 03.2010 по 09.2013.

Характеристики двигателя Lada Priora 2008 5DR, 1 поколение, хэтчбек, 2172

Модель производилась с 02.2008 по 08.2014.

Модификация	Объем двигателя, см.куб.	Максимальный крутящий момент, Н*м	Разгон до 100 км/ч, с
1.6 л, 81 л.с., бензин, МКПП, передний привод	1596	120	—
1. 6 л, 87 л.с., бензин, МКПП, передний привод	1596	140	12,5
1.6 л, 98 л.с., бензин, МКПП, передний привод	1596	145	11,5

Характеристики двигателя Lada Priora 2008, 1 поколение, универсал, 2171

Модель производилась с 10.2008 по 09.2013.

Характеристики двигателя Lada Priora 2007, 1 поколение, седан, 2170

Модель производилась с 03.2007 по 07.2014. Читайте обзор Lada Priora 2007.

Модификация	Объем двигателя, см.куб.	Максимальный крутящий момент, Н*м	Разгон до 100 км/ч, с
1.6 л, 80 л.с., бензин, МКПП, передний привод	1596	120	11,5
1. 6 л, 87 л.с., бензин, МКПП, передний привод	1596	140	12,5
1.6 л, 98 л.с., бензин, МКПП, передний привод	1596	145	11,5
