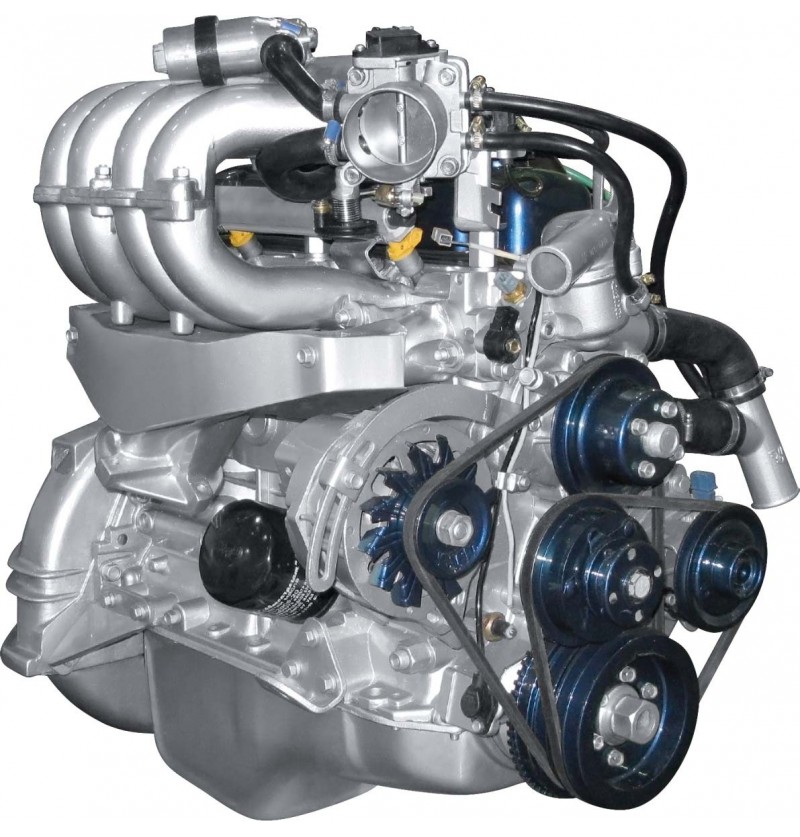

Двигатель (107 л. с) УМЗ 4216, АИ-92 Газель с ГУР, инжектор ЕВРО-3, (грузовой ряд, автобусы)
Двигатель (107 л. с) УМЗ 4216, АИ-92 Газель с ГУР, инжектор ЕВРО-3, (грузовой ряд, автобусы)
Артикул: 4216.1000402-10
Дви́гатель — устройство, преобразующее энергию в механическую работу. Двигатель, мотор называются преимущественно электрические двигатели и двигатели внутреннего сгорания (ДВС)
Двигатели для автомобилей УАЗ, ГАЗ изготавливались на Ульяновском и Заволжском моторных заводах.
Автомобили семейства «ГАЗель» комплектуются следующими моделями: УМЗ-4215; УМЗ-4216; УМЗ-42161; УМЗ-42164 «Евро-4»; УМЗ-421647 «Евро-4»; УМЗ-42167.Двигатель УМЗ-4216 предназначен для установки на все серийные малотоннажные грузовики и микроавтобусы марки ГАЗ, такие как Газель и Газель NEXT.
Характеристики двигателя УМЗ-4216 2.9 Газель Бизнес, Некст
ПараметрЗначение
Конфигурация
L
Число цилиндров
4
Объем, л
2,890
Диаметр цилиндра, мм
100
Ход поршня, мм
Степень сжатия
8,8
Число клапанов на цилиндр
2 (1-впуск; 1-выпуск)
Газораспределительный механизм
OHV
Порядок работы цилиндров
1-2-4-3
Номинальная мощность двигателя / при частоте вращения коленчатого вала
78,5 кВт — (106,8 л.
с.) / 4000 об/минМаксимальный крутящий момент / при частоте вращения коленчатого вала
220,7 Н•м / 2200 об/мин
Система питания
распределенный впрыск с микропроцессорным управлением
Рекомендованное минимальное октановое число бензина
92
Экологические нормы
Евро 3
Вес, кг
| Общие | |
| Производитель | Россия |
| Артикул производителя | VMPCSV-417 |
| Страна производства | Россия |
| Гарантия производителя | 6 месяцев |
| Тип | Двигатель |
| Модель | 421 |
Магазин «Внедорожник 73» предлагает для своих покупателей удобные формы оплаты.
Банковская карта
Для выбора оплаты товара с помощью банковской карты на соответствующей странице сайта необходимо нажать кнопку «Оплата банковской картой». Оплата происходит через авторизационный сервер процессингового центра Банка с использованием Банковских кредитных карт разрешенных на территории РФ.
Банковский счет
Оплата заказа производится на основании выставленного банковского счета. Счет может быть оплачен в любом банке.
Перевод с карты на карту
Оплате производится переводом денежных средств с карты покупателя на карту продавца.
Магазин «Внедорожник 73» предлагает для своих покупателей быструю доставку по регионам России и странам СНГ.
Получение заказа в пунктах выдачи заказов курьерской службы «СДЭК» доступно более чем в 270 городах.
Время и дни работы пунктов выдачи указаны на сайте СДЭК: http://cdek.ru/contacts.
html.
При получении заказа необходимо предъявить документ, удостоверяющий личность получателя.
Плата за доставку взимается ТК «СДЭК» дополнительно при получении заказа в пункте выдачи или курьером.
При доставке в регионы, мы активно сотрудничаем с ведущими российскими перевозчиками и поэтому имеем возможность отправлять грузы в любую точку России и страны СНГ.
Мы бесплатно доставляем заказ до терминала транспортной компании.
Оплата доставки транспортной компании производиться в офисе транспортной компании при получении заказа.
Стоимость доставки рассчитывается по тарифам компании «Почта России» и доступна на сайте http://pochta.ru.
Оплата услуг доставки «Почтой России» происходит в момент получения заказа в почтовом отделении.
Существуют ограничения по товарам отправляемым «Почтой России», ознакомиться с ними вы сможете сайте Почты.
Забрать заказ самостоятельно из пунктов выдачи компании транспортом покупателя возможно в рабочие дни — с понедельника по пятницу.
При себе необходимо иметь документ, удостоверяющий личность получателя.
Написать отзыв
Предохранители Газель Бизнес 4216 и реле с описанием назначения и схемами блоков
Газель Бизнес – семейство грузовых автомобилей и микроавтобусов выпускавшихся преимущественно с двигателями УМЗ 4216 в 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. После этого Газель Бизнес прошла рестайлинг и обновленная производилась в 2017, 2018, 2019, 2020 году и по настоящее время. В данной публикации мы покажем описание предохранителей и реле Газель бизнес 4216 со схемами блоков и фото – примерами их исполнения. Отметим предохранитель отвечающий за прикуриватель.
В заключении предложим ознакомится с полной инструкцией по эксплуатации Газель Бизнес.
Содержание
- 1 Блок в салоне
- 2 Блоки под капотом
- 2.1 Блок управления двигателем
- 2.2 Блок предохранителей
- 3 Инструкция Газель Бизнес
Блок в салоне
Слева в панели приборов, под защитной крышкой, находится основной блок реле и предохранителей.
Фото – схема
Описание предохранителей
| F1 | 10А Лампа габаритного света в левой блок – фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака |
| F2 | 10А Лампа габаритного света в правой блок – фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя |
| F3 | 15А Лампа ближнего света левой блок – фары, сигнализатор включения ближнего света |
| F4 | 15А Лампа ближнего света правой блок – фары |
| F5 | 15А Лампа дальнего света левой блок – фары, сигнализатор включения дальнего света |
| F6 | 15А Лампа дальнего света правой блок – фары |
| F7 | 10А Лампы противотуманного света в задних фонарях |
| F8 | 10А Реле указателей поворота в режиме указания поворотов |
| F9 | 15А Реле указателей поворота в режиме аварийной сигнализации |
| F10 | 10А Датчик положения педали тормоза в режиме включения сигналов торможения |
| F11 | 20А Лампы противотуманных фар (опция |
| F12 | 15А Блокировка дифференциала (опция) |
| F13 | 10А Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя |
| F14 | 10А Блок управления ABS |
| F15 | 20А Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель |
| F16 | 5А Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов) |
| F17 | 15А Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя |
| F17 | 5А Электропривод зеркал (опция) |
| F18 | 25А Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя |
| F18 | 15А Дополнительный отопитель (автомобили ГАЗ-2217 и мод. , ГАЗ- 2752 и мод. с двумя рядами сидений) |
| F19 | 20А Электро двигатели стекло подъемников (опция) |
| F19 | 15/20А Отопитель |
| F20 | 20А Электро стекло подъемники (опция) |
| F21 | 20А Реле звукового сигнала, прикуриватель, розетка |
| F22 | 15А Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал |
| F23 | 10А Головное устройство звуковоспроизведения |
| F24 | 5А Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция) |
| F25 | 15А УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания) |
| F25 | 5А ISF2. 8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания) |
| F26 | 20А УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция) |
| F27 | 15А УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв |
| F28 | 5А УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.) |
| F29 | 10А Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция) |
За работу прикуривателя отвечает предохранитель номер 21 на 20А.
1 и 2 – запасные.
Назначение реле
| К1 | Реле стеклоочистителя |
| К2 | Реле плафона двери |
| К3 | Реле противотуманных фар |
| К4 | Реле обогрева зеркал |
| К5 | Реле ближнего света |
| К6 | Реле насоса отопителя |
| К7 | Реле звукового сигнала |
| К8 | Реле дальнего света |
Блоки под капотом
Блок управления двигателем
Схема блока реле
Расшифровка
- Реле топливного насоса
- Реле муфты вентилятора
- Главное реле
Реле стартера закреплено на щитке передка, рядом с вакуумным усилителем.
Блок предохранителей
Он расположен на кронштейне крепления аккумулятора, за закрытой крышкой.
Схема
Обозначение
| Блок предохранителей на автомобилях с ABS | |
| 1 | 90А УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28, цепь кондиционера |
| 1 | 125А ISF2.8s4129Р: Подогреватель воздуха |
| 2 | 25А УМЗ-4216: Блок управления ABS |
| 2 | 40А ISF2.8s4129Р: Световая цепь автомобиля и цепь кондиционера |
| 3 | 40А УМЗ-4216: Блок управления ABS |
| 3 | 30А ISF2. 8s4129Р: Блок управления двигателем |
| 4 | 90А УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением |
| 4 | 6А F2.8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля, кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка |
Блок предохранителей на автомобилях без ABS
- 90А Световая цепь и плюсовая цепь генератора
- 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера
Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем
- 40А Блок управления ABS
- 25А Блок управления ABS
Под капотом, на щитке передка, вблизи реле системы управления двигателем в жгут проводов КПМСУД введен предохранитель номиналом 15А для защиты газового блока управления.
Инструкция Газель Бизнес
Больше информации про ремонт и обслуживание Газель Бизнес можете найти в данной инструкции: “скачать“.
А если остались вопросы, задавайте их в комментарии.
ГАЗЕЛЬ БИЗНЕС (г.в. 2010) | Накладка на кладку ЮМЗ 4216
S cílem usnadnit uživatelům používat naše webové stránky využíváme cookies. Používáním našich stránek souhlasite s ukládáním souborů cookie на vašem počítači / zařízení. Nastavení cookies můžete změnit v nastavení vašeho prohlížeče.
Ok
Zavřít
Co jsou cookies?
Файлы cookie для краткой текстовой информации, которые используются для хранения ваших данных. Tyto informace bežně používají všechny webové stránky and jejich procházením dochází k ukládání cookies. Помочь партнерскому скрипту, который может использовать странички (название Google Analytics
Jak lze nastavit práci webu s cookies?
Přestože doporučujeme používání všech typů cookies, práci webu s nimi můžete nastavit dle vlastních Prerencí pomocí checkboxů zobrazenych níže. Po odsouhlasení nastavení práce s cookies můžete změnit své rozhodnutí smazáním či editací cookies přímo v nastavení Vaseho prohlížeče.
Подробная информация о промазанных куки-файлах найдёте в напитке Ваше прохождение.
Nutné
Preferenční
Statistické
Marketingové
Nutné (13)
Preferenční (1)
Statistické (15)
Marketingové (14)
Neklasifikované (7)
Tyto informace jsou nezbytné ke správnému chodu webové stránky jako například vkládání zboží do košíku, uložení vyplněných údajů nebo přihlášení do zákaznické sekce.
Печенье Tyto можно использовать для приготовления блюд, которые необходимы для приготовления блюд, приготовленных из ваших напитков, напржиклад волба языка.
Díky těmto cookies mohou majitelé i developmenterři webu více porozumět chování uživatelů a vyvijet stránku tak, aby byla co nejvíce prozákaznická. Tedy abyste co nejrychleji našli hledané zboží nebo co nejsnáze dokončili jeho nákup.
Tyto informace позволяет персонализировать изображения набидеков, которые вы можете получить, про ваши исторические погрешности, проверенные временем и находками.
| Жмено | Учел | Выпршени |
|---|---|---|
| show_cookie_message | 1 шт. | |
| __zlcmid | Tento soubor cookie se používá k uložení identity návštěvníka behem návštěv a предпочтение návštěvníka deaktivovat naši funkci živého chatu. | 1 шт. |
| __cfruid | Tento soubor cookie je součástí služástí posketovaných společností Cloudflare – včetně vyrovnávání zatěe, doručování obsahu webovych stránek and papoutování připoení DNS for provozovatele webovych stránek. | заменить |
| _auth | Заключительная безпечность продана навштевником, а также забрана посудомойкой между странами. Tento soubor cookie je nezbytný pro bezpečnost webu a návštěvníka. | 1 шт. |
| CSRFтокен | Предупреждение о подделке межсайтовых запросов (CSRF). | 1 шт. |
| PHPSESSID | Zachovává stav uživatelské relace napříč požadavky na stránky. | заменить |
| rc::a | Печенье Tento soubor, которое можно использовать для приготовления пищи между крышками и роботами. To je výhodné pro web, aby
vytvářet platné zprávy o používání jejich webových stránek. | постоянный |
| rc::c | Печенье Tento soubor, которое можно использовать для приготовления пищи между крышками и роботами. | заменить |
| АВСАЛБКОРС | Registruje, který server-cluster obsluhuje návštěvnika. Чтобы се поужить в контексте с выровненным затишьем, абы се оптимизировала уживательска зкушенность. | 6 дней |
| 18plus_allow_access # | Информационная упаковка или окна 18+ для веб-сайтов. | неизвестный |
| 18plus_cat# | Информационная книга о окнах 18+ для категорий. | неизвестный |
| bs_slide_menu | неизвестный | |
| левое_меню | Ukladá informaci o způsobu zobrazení levého menu. | неизвестный |
Uložit nastavení
Веб-перевод
Пржихлашени Нова прописка
ZjBiMTДвигатель УМЗ 4216. Ульяновский моторный завод: двигатели для «Газели»
Ульяновский моторный завод, или УМЗ, известен выпуском двигателей для коммерческих автомобилей. Кратко пройдемся по истории этого предприятия. История этого завода надежно хранится в памяти многих из тех, кто посвятил свою жизнь производству двигателей.
Как все началось?
А началось все осенью 1941 года. Именно тогда часть производства Московского автомобильного завода переехала в Ульяновск. Сталин. В начале ноября в город стали активно прибывать целые эшелоны, груженные техникой, а также важнейший личный состав. Цеха были налажены в кратчайшие сроки, а продукция завода в основном была направлена на создание снаряжения для работы на фронтах. В апреле 1942 года в стенах мастерских была собрана и доставлена первая боевая машина. Также на заводе собирали автомобили импортного производства. Затем осенью 1942 завод начал выпускать первые двигатели водяного охлаждения. Они использовались во время войны в качестве генераторов. После завод полностью перешел со сборки автомобилей и военной техники на производство вот таких малолитражных двигателей.
31 июля 1968 года по приказу МЧС СССР завод был переименован в УМЗ. Предприятие начало работу по освоению производства двигателей для автомобилей. Затем, в ноябре 1992 года, завод был преобразован в акционерное общество, производящее двигатели для автомобилей ГАЗ.
Спустя пять лет завод успешно занялся выпуском двигателей для «ГАЗелей».
С 2005 года двигатель для Газели является основной продукцией завода. А после внедрения инноваций каждый автомобиль работает на моторе от УМЗ.
Актуальные тенденции
Сегодня Ульяновский моторный завод занимается тем, что постепенно снижает себестоимость своих двигателей, а также активно занимается повышением качества двигателей внутреннего сгорания собственного производства. В связи с тем, что предприятие переработало множество технологических процессов, были приняты соответствующие решения по внедрению новых принципов изготовления агрегатов. Итак, эти принципы и новая стратегия привели к тому, что с 2009 г.цены на продукцию снизились, а качество двигателей немного повысилось. Теперь, благодаря аудиту с участием европейских независимых экспертов, продукция завода имеет действительно высокое качество и соответствует международным стандартам.
На пути к совершенству
Основным направлением деятельности завода является поставка двигателей, максимально адаптированных для автомобилей «Газель» и «Соболь», а также для других автомобилей на базе этих автомобилей.
УМЗ выпускает двигатели, соответствующие всем необходимым нормам стандарта Евро-3. Главной задачей для работников завода сегодня является еще более высокое качество, которое может иметь двигатель, устанавливаемый на Газель.
Для повышения качества продукции на заводе по рекомендации сторонних специалистов и сотрудников ГАЗа приняты меры по повышению качества продукции. В ходе этой программы завод сменил поставщиков некоторых деталей и деталей, ввел контроль качества на каждом этапе производства, снизил уровень брака отдельных узлов и изделий в целом. Кооперация ГАЗа и моторного завода позволила значительно увеличить продукцию, используемую на Газели. В конструкцию двигателей постоянно вносятся существенные изменения, которые призваны сделать работу двигателя безупречной.
На заводах есть лаборатория, где тестируют двигатели. Здесь моторы проходят проверку качества по действующим мировым стандартам. Из всей партии продукции сотрудники выбирают один двигатель ЮМЗ, после чего устанавливают мотор на испытательный стенд.
Масло и охлаждающие жидкости разбавляются присадками, а потом двигатель всячески крутят на самых тяжелых режимах. Далее после таких анализов проводится рентгенография ультрафиолетом, в котором видны все выделения. Затем ДВС вскрывается, в ходе чего выясняется ситуация с качеством поверхностей деталей или узлов. Проводится дефектовка, а затем устранение дефектов.
«Газель-Бизнес»
Работы по созданию данного автомобиля были начаты в 2008 году. Инженеры и маркетологи проделали большую работу, было проведено множество исследований, в ходе которых были выявлены будущие потребители, перечень запчастей. В конструкцию базовой модели было внесено около 150 различных изменений. Основными узлами и ответственными узлами в новой машине являются детали производства зарубежных предприятий. «Газель-Бизнес» прошла все испытания.
Внешне, по сравнению с базовой версией, модель «Бизнес» практически не изменилась. Но внутри и в салоне многое изменилось.
Снаружи отличается другим ударником с решеткой радиатора.
Бампер закреплен на кабине. В предыдущих версиях он устанавливался на раму. Это позволило значительно уменьшить зазор между кабиной и бампером. Немного изменился дизайн задних фонарей. Внешние изменения включают новый логотип.
Что касается внутреннего наполнения, то здесь все по-новому. Это приборная панель немецкого производства, новый руль, оснащенный кнопками управления мультимедиа. Все очень современно, стильно. Кабина оформлена в серебристом цвете. Также Газель-Бизнес оснащена климат-контролем и новым бортовым компьютером. Можно сказать, что салон изменился полностью.
Перед созданием этой версии инженеры завода провели опрос и выяснили все, что раньше не нравилось владельцам «Газелей». Можно с уверенностью сказать, что все были услышаны, а многие недостатки полностью исправлены.
Педаль сцепления полностью переработана, и все передачи теперь включаются очень легко и непринужденно. Автомобиль движется лучше и плавнее, а работа КПП не сопровождается вибрациями или шумом.
Это связано с импортными немецкими узлами в этой КПП.
О двигателе
Под капотом «Газели-Бизнес» стоит двигатель ЮМЗ 4216. На тот момент он еще не был знаком автолюбителям. Кратко, это 123-сильный мотор, адаптированный под Евро-3. Этот двигатель (УМЗ 4216) не был вялым. Сам агрегат полностью избавил от всех прошлых проблем с мотором на «Газели». Также этот ДВС подходит для установки ГБО.
Технические характеристики
Двигатель УМЗ 4216 — 4-тактный бензиновый двигатель с электронным управлением зажиганием и системой впрыска. Цилиндры имеют размер 100 мм. Ход поршней в поршневой системе равен 92 мм. Объем двигателя составляет 2,89 литра. Максимальная частота вращения двигателя составляет 4500 об/мин. Система охлаждения полностью жидкостная, с принудительной циркуляцией. Система смазки комбинированная, под давлением разбрызгивает масло.
Двигатель ЮМЗ 4216 предназначен для установки на автомобили с каталитическим, трехходовым нейтрализатором в выхлопной системе, а также на автомобили с классом токсичности Евро-3.
Мотор оснащен системой впрыска, многочисленными датчиками контроля работы топливной системы и зажигания.
Кузовные детали
Блок цилиндров изготовлен методом литья из сплава на основе алюминия вместе с чугунными гильзами. Диаметр обечаек 100 мм. Чтобы их можно было охлаждать более эффективно, в перемычках разработчики предусмотрели специальные каналы для беспрепятственного прохождения хладагента.
Головка блока цилиндров также изготовлена из алюминиевых сплавов вместе с вставными седлами и направляющими клапанов. Между блоком цилиндров и головкой для герметизации соединения монтируется асбостальная прокладка.
Шатун коленчатого вала
Коленчатый вал — пятиопорный, из специального чугунного сплава. Шейка матки предусмотрительно снабжена полостями для очистки масла. Передний конец коленчатого вала имеет сальник. Основное усилие от него принимает на себя передняя опора.
Двигатель ЮМЗ 4216 оснащен вкладышами подшипников из стальной ленты, заполненной антифрикционным сплавом.
Маховик изготовлен из чугуна, а зубчатый венец — из стали. Коленчатый вал балансировался на заводе вместе со сцеплением и маховиком. Кованые стержни из стали. Для смазки в верхнем конце шатуна предусмотрено отверстие, которое в свою очередь совпадает с отверстием втулки. Поршневые кольца устанавливаются по три в каждый поршень. Они изготовлены из специального чугунного сплава.
Механизм распределения газов
Двигатель УМЗ 4216 оснащен клапанами системы впуска и выпуска на головке блока цилиндров. Привод клапанов работает от распределительного вала с помощью толкателей, тяг и коромыслов.
Охлаждение и зажигание
Представлен в виде обычной помпы, термостата, рубашки охлаждения, радиатора, расширительного бачка, форсунок. В общем, обычная для автомобилистов система.
Двигатель ЮМЗ 4216 оборудован бесконтактной низковольтной импульсной системой зажигания. Катушки зажигания двухвыводные в количестве двух штук. Немецкие или чешские свечи.
Также на двигателе установлены многочисленные датчики электронного блока управления, которые контролируют многие жизненно важные параметры автомобиля.
Мотор оснащен навесным электрооборудованием, улучшенной системой питания.
УМЗ 4216: отзывы, проблемы, ремонт
О двигателе УМЗ 4216 проводились многочисленные опросы. Ответы были довольно неоднозначными. Все мнения можно разделить пополам — есть как отрицательные, так и положительные. У одних автовладельцев этот мотор работает надежно, у других постоянные проблемы и постоянные ремонты двигателя УМЗ 4216.
В общем проблемы связаны с повышенным расходом масла, тот же повышенный расход топлива, сам двигатель достаточно проблемный. Автомобилисты сталкиваются с неверными параметрами датчика температуры, вибрациями на высоких скоростях, плохой тягой. У других этот мотор вызывает только самые лучшие чувства, ведь работает как часы, а при регулярном обслуживании и вовсе безотказный.
Для тех, кто решил купить двигатель УМЗ 4216
Цена двигателей Евро-3 сейчас составляет в среднем около 100 000 руб. Также этот мотор отлично подходит для работы с газобаллонными агрегатами, что является для него плюсом.
