Технические характеристики МТЗ 82: оснащение, устройство
Содержание:
- Общая информация
- Семейство тракторов Беларус
- Колесный трактор МТЗ-80: особенности и преимущества
- На каких работах используется машина
- История создания
- Технические характеристики
- Двигатель МТЗ 82
- Потребление топлива
- Коробка передач
- Гидравлическое оснащение трактора
- Габариты трактора МТЗ-82
- С большой кабиной
- С малой кабиной
- Устройство
- Силовая установка
- Узлы трансмиссии
- Узел сцепления
- Коробка переключния передач
- Особенности гидронавесной системы
- Система управления
- Кабина и облицовка
- Тюнинг
- Навесное оборудование
- Условия обслуживания и эксплуатации
Большой модельный ряд спецтехники МТЗ-82 и унифицированные детали делают это оборудование универсальным для выполнения разных видов работ.
- аграрное хозяйство;
- строительство;
- коммунальные службы;
- лесная и другие отрасли промышленности.
Выбор модификации спецтехники зависит от отрасли, в которой применяется трактор. Эксплуатационные характеристики, размеры и вес агрегата отличаются в разных моделях.
Семейство тракторов Беларус
Прежде чем изучить технические характеристики МТЗ 82, особенности модели и преимущества, целесообразно более подробно ознакомиться с тракторной техникой, выпускаемой под данным брендом. Семейство тракторов Беларус насчитывает множество модификаций, которые стали выпускаться начиная с 1950 года.
Как можно понять из названия, все они выпускаются на Минском тракторном заводе, расположенном на территории Республики Беларусь. Многие устаревшие модели были сняты с производства из-за несоответствия их характеристик современным требованиям, однако многие усовершенствованные модификации выпускаются до сих пор.
Трактор выпускается на Минском заводе
Среди популярных серий, производство которых продолжается, стоит упомянуть:
- 300 — малогабаритная спецтехника;
- 500 — модернизированная версия легендарной модели МТЗ-50;
- 800 — переработанная версия МТЗ-80;
- 900, 1000, 1200 — высокомощные представители линейки.
Несмотря на наличие в продаже большого количества новых моделей, многие по-прежнему используют проверенные временем модификации, среди которых Беларус МТЗ-82 пользуется особенной популярностью.
Колесный трактор МТЗ-80: особенности и преимущества
Колесный трактор МТЗ-80 можно использовать в городских условиях, где он не будет вредить асфальтовому покрытию, для транспортировки грузов между селами или по шоссе, для относительно быстрого перемещения на большие расстояния. Он прост в управлении и отличается маневренностью, благодаря чему идеально подходит для выполнения сложных работ в горах, стройках и частных участках.
На каких работах используется машина
В первую очередь на выполнении сельскохозяйственных операций: вспашка, боронование, посевные работы, культивация, обработка посадок, заготовка зеленой массы, уборка и вывоз урожая.
Производится более 200 видов дополнительного прицепного и навесного оборудования. Это расширяет функции машины для применения в производственной, коммунальной, транспортной сферах. На трактор монтируются бульдозерный отвал, дорожная фреза, экскаваторное оборудование, буровая установка. Грузоподъемность МТЗ 80 на оси навеса 3,2 т. Машина допущена для передвижения по дорогам общего пользования, что делает ее мобильным буксировщиком прицепов с грузом.
История создания
Разработка нового поколения колесных тракторов тягового класса 1,4 т с дизельным двигателем началась в Минске в 1966 г. Для ускорения процесса было решено создать машину на базе освоенных тракторов серии МТЗ 50. Для повышения характеристик в конструкции применили атмосферный дизель Д-240, обладавший мощностью 75 л.с. Доработкам подверглась и кабина, также изменился внешний облик капота и облицовки радиатора.
Серийный выпуск стартовал в 1974 г., а спустя 6 лет трактор прошел первую модернизацию с заменой кабины. Завод несколько раз дорабатывал конструкцию машины, повышая технические и экологические параметры. Например, кабины изделий выпуска после 2016 г. могут оснащаться кондиционером, улучшающим условия работы оператора. Компрессор установлен на двигателе, для привода используется ременная передача.
Технические характеристики
Основные технические параметры трактора:
- масса (без загрузки балластом и дополнительным оборудованием) — 3270 кг;
- тяговая категория — 1,4 т;
- рабочий объем — 4,75 л;
- диаметр цилиндра — 110 мм;
- ход поршня — 125 мм;
- порядок вспышек в цилиндрах — 1-3-4-2;
- геометрическая степень сжатия — 16;
- номинальная мощность — 80-81 л.
с. при 2200 об/мин;
- крутящий момент — до 298 Н*м при 1400-1600 об/мин;
- максимальная скорость — до 34,3 км/ч.
Двигатель МТЗ 82
На машинах Беларус используется рядный 4-цилиндровый дизель с принудительным жидкостным охлаждением. Ранние серии оснащались мотором модели Д-240, который имел мощность от 75 до 80 л.с. (зависит от года выпуска). Распределительный вал находится в теле блока цилиндров, привод клапанов выполняется штангами и коромыслами. На каждый цилиндр установлены по 1 впускному и выпускному клапану. Регулировка зазоров в механизме выполняется вручную.
Двигатель машины Беларус МТЗ 82.
Для запуска силового агрегата используется отдельный 1-цилиндровый пусковой двигатель мощностью 10 л.с. Часть тракторов оснащена электрическим стартером с управлением из кабины оператора. С начала 2000-х гг. стал использоваться усовершенствованный 81-сильный дизель Д-243, соответствующий нормам токсичности Stage I и II.
Подача топлива осуществляется механическим насосом и форсунками.
Часть агрегатов оснащается устройствами для прогрева перед пуском в зимнее время.
Потребление топлива
Расход дизельного горючего зависит от нагрузки и вида выполняемых работ:
- движение по грунтовым и шоссейным дорогам — 7 л/ч;
- распахивание грунта средней плотности — 33,6 кг на 1 Га;
- посевные работы на почвах средней категории — 14,9 кг на 1 Га;
- культивация — 9,5 кг на 1 Га;
- пропахивание противопожарных траншей — 210 кг на 100 км рва;
- обработка сельскохозяйственных культур — 5,6 кг на 1 Га.
Расход топлива зависит от состояния поршневой группы двигателя и от общего технического состояния трактора и сельскохозяйственной навески. По мере износа мотора снижается его мощность и возрастает угар масла. Производитель рекомендует делать замену смазывающего вещества в картере дизеля через каждые 250 часов работы (измеряется при помощи контрольного прибора, установленного в кабине).
Коробка передач
Трактор оснащен 9-ступенчатой КП с 2-скоростным понижающим редуктором, увеличивающим число передач переднего хода до 18. Трансмиссия содержит 2 скорости заднего хода, которые путем переключения редуктора трансформируются в 4. Описание последовательности действий рычагом при переключении нанесено на специальной табличке, расположенной в кабине. На части тракторов встречается реверсивная 9-скоростная коробка.
Коробка передач МТЗ 82.
Для передачи момента от мотора на первичный вал коробки использована 1-дисковая муфта сухого трения. На задней стенке КП расположен вал отбора мощности, имеющий частоту вращения 540 об/мин или 1000 об/мин (режим работы выбирается оператором). На части тракторов устанавливается дополнительный уменьшитель скорости хода, увеличивающий тяговое усилие.
Гидравлическое оснащение трактора
Для привода гидравлических цилиндров используется шестеренный насос, смонтированный на коробке передач. Помпа обеспечивает производительность в пределах 45 л/мин, давление ограничивается предохранительным клапаном. В конструкции техники использованы цилиндры 2-стороннего действия, допустимая грузоподъемность задней навески составляет 900 кг (при вылете 1900 мм относительно оси заднего моста). Для распределения потоков жидкости использован многопозиционный золотниковый распределитель с ручным управлением.
На двигателе установлена дополнительная помпа с пониженной производительностью. Узел используется для обеспечения работоспособности гидравлического усилителя рулевого управления. На технике, выпущенной после 2015 г., используется гидрообъемный привод. Усилитель входит в устройство рулевого механизма, для разворота колес применяется рулевая трапеция с рычагами и сферическими шарнирами.

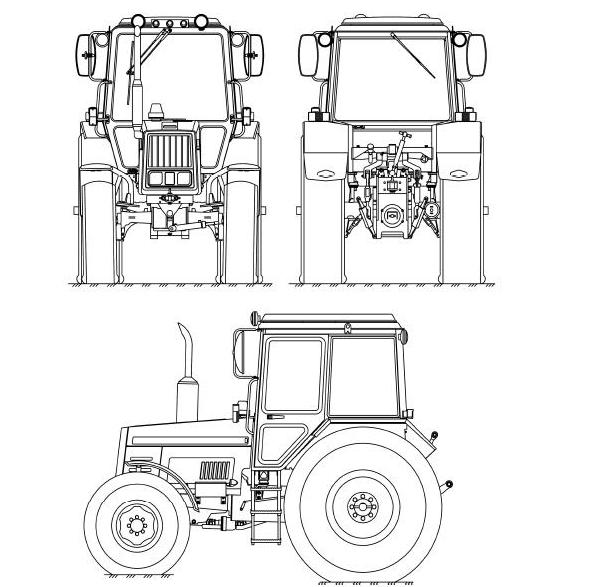

Габариты трактора МТЗ-82
В производстве трактора МТЗ-82 налажен выпуск нескольких моделей агрегата. Их отличает внешний дизайн, высота клиренса, типы трансмиссий, марки двигателей и габаритные размеры. Различают базовые модели трактора МТЗ-82 с малой кабиной и тракторы МТЗ-82.1 и МТЗ-82.1-23/12 с большой кабиной, а также их модификации.
С большой кабиной
Эксплуатационные свойства и габариты трактора МТЗ с большой кабиной представлены для модификации МТЗ-82.1.
Эксплуатационные свойства МТЗ с большой кабиной.
- Масса:
- при конструировании — 3,75 т;
- при транспортировке с завода — 3,85 т;
- при эксплуатации — 4 т;
- максимально допустимая — 6,5 т.
- Габариты:
- колесная база — 2,45 м;
- длина — 3,93 м;
- ширина — 1,97 м;
- высота (измерение по кабине) — 2,8 м;
- высота (измерение по тенту) — 2,7 м.
- Наибольшая грузоподъемность — 3,2 т.
- Колесная ходовая система — 4К4.
- Размеры шин колес:
- передние — 11,2-20;
- задние — 15,5, R38.
- Дорожный просвет (клиренс) — 4,65 м.
- Максимальная (минимальная) скорость движения — 34(1,9) км/ч.
- Объем бака для топлива — 130 л.
МТЗ-82.1 оснащен унифицированной для этой модели кабиной большого размера, конструкция которой соответствует стандартам безопасности спецтехники (ROPS). Предусмотрена фильтрация поступающего воздуха и система обогрева. В тракторе открываются окна (по бокам и сзади), в крыше есть люк.
Агрегат оснащен сухим дисковым тормозом, который сблокирован с пневматическим приводом тормоза прицепа. Трактор оборудован электрогенератором с номинальной мощностью 1100 кВт, стартовое напряжение в системе электропуска — 12 В.
В комплектации МТЗ-82.1 буксирное устройство, фары, проставки для сдвоенных колес, механический фиксатор на заднюю навеску, кронштейн для груза спереди, приводной шкив. Возможна установка дополнительного оборудования по предварительному заказу.
С малой кабиной
В базовой модификации трактора МТЗ-82 с малой кабиной предусмотрены следующие технические характеристики и размеры.
Эксплуатационные свойства МТЗ с малой кабиной.
- Масса:
- при конструировании — 3,4 т;
- при транспортировке с завода — 3,5 т;
- при эксплуатации — 3,8 т;
- максимально допустимая — 6,3 т.
- Габариты:
- колесная база — 2,45 м;
- длина — 3,81 м;
- ширина — 1,97 м;
- высота (измерение по кабине) — 2,55 м.
- Масса поднимаемых грузов — 3,2 т.
- Колесная ходовая система — 2х2.
- Размеры шин колес:
- передние — шины 11,2-20;
- задние — шины 15,5, R38.
- Клиренс — 4,65 м.
- Наибольшая скорость (передний и задний ход) — 34(9,2) км/ч.
- Наименьшая скорость (передний и задний ход) — 1,9(4,1) км/ч.
- Объем бака для топлива — 130 л.
При оснащении трактора малогабаритной кабиной, уменьшается высота, длина и масса агрегата. На остальные технические характеристики и функциональность трактора такая комплектация не влияет.
Отрицательными сторонами малой кабины является:
- недостаточное остекление и плохой обзор из-за размеров заднего стекла;
- плохая защита от пыли и низкая звукоизоляция за неимением обшивки;
- отсутствие обогрева;
- электросхема приборной панели низкого качества.
