Характеристика двигателя ЗМЗ-402: описание, фото и видео
Одним из самых легендарных моторов Советского союза остается — двигатель ЗМЗ 402 (сокращенно — дв. 402). Изготовитель силового агрегата — ООО «Заволжский моторный завод», именно от этого двигатель получил такое название — ЗМЗ 402. Еще одной модификацией стал ЗМЗ 24Д, но он не прижился в связи с частыми ремонтами и дорогим обслуживанием.
История
Содержание статьи:
- 1 История
- 2 Технические характеристики и описание
- 3 Видео
- 4 Применяемость мотора
- 5 Тюнинг
- 6 Техническое обслуживание
- 7 Ремонт и основные проблемы
- 7.1 Разборка
- 7.2 Диагностические операции
- 7.3 Расточка
- 7.4 Работы по ГБЦ
- 7.5 Сборка
- 8 Интересные факты
- 9 Вывод
Разрабатывался он не менее легендарным конструктором Гарри Вольдемаровичем Эвартом специально для Волги.
Этот силовой агрегат должен был прийти на смену устаревшего мотора ГАЗ-21. В последующей разработке был сделано много модификаций, таких как — ЗМЗ-24Д и ЗМЗ 4021.
Сейчас читают:
Еще этот мотор называют ЗМЗ 24, поскольку изначально он предполагался для установки тольку на 24-ю Волгу, но как показала практика и история, движок получил достаточно широкое распространение на другие модели автомобилей.
Мотор ЗМЗ 24Д имел улучшенные характеристики охлаждения, которые снижали расход горючего. Но, эта серия двигателей прервалась в 1972 году, поскольку ремонт силового агрегата обходился слишком дорого.
Впоследствии ВОЛГА получила всего два силовых агрегата — ЗМЗ 402 и ЗМЗ 402.1. Но, как показывает практика, использование силовых агрегатов ЗМЗ 24 и ЗМЗ 24Д дошли до нашего времени, и на некоторых автомобилях 24-й серии еще можно встретить такие моторы.
Технические характеристики и описание
Волговский мотор считался в Союзе одним из самых надежных. Несмотря на высокий расход, 402 двигатель полюбился многим автомобилистам.
Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:
Наименование Характеристика Изготовитель ЗМЗ Модель ЗМЗ 24, ЗМЗ 24Д Модификации ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С Тип мотора Бензиновый Тип впрыска Карбюратор Конфигурация 4-цилидровый рядный продольный ДВС Мощность двигателя 95 л.с. Количество цилиндров 4 Количество клапанов 8 Диаметр поршня 92 мм Ход поршня 92 мм Охлаждение Жидкостное Материал блока и головки Алюминий Ресурс 300 000 км Порядок работы цилиндров 1-2-4-3 Система зажигания Контактная или бесконтактная
Видео
Видеоматериал расскажет о двигателе ЗМЗ 402, а также поведает о некоторых тонкостях и нюансах капитального ремонта
Применяемость мотора
Как уже упоминалось, мотор ЗМЗ 402 могу устанавливаться не только на легковой автомобиль Волга, но и на ряд аналогичных транспортных средств. Довольно широко ЗМЗ 402 устанавливался на УАЗ. Часто можно встретить УАЗ 469 с волговским двигателем. При этом мотор устанавливался на автомобиль с завода изготовителя.
Это связно было с тем, что в период перехода с устаревшего ДВС УМЗ 417 на УМЗ 421.
В этот момент двигатель УАЗ переживал не лучшие времена и руководством завода было решено временно заменить Ульяновские моторы на аналогичные — Заволжского завода. Как показала практика и эксплуатация, УАЗ 402 смог выдержать все положенные нагрузки. Но, с выходом Ульяновского 421 мотора все радикально поменялось, и было решено отказаться от использования ЗМЗ.
Еще один яркий представитель, который получал данные силовые агрегаты — стала Газель. На первых моделях малотоннажного грузового автомобиля ГАЗ, можно встретить двигатель ЗМЗ 24. Уже позже, с разработкой и внедрением заводских инноваций устанавливался двигатель 4021. Газель с мотором ЗМЗ 402 выпускалась достаточно долго, пока заводом изготовителем не начал внедряться 405 и 406 силовой агрегат.
С появлением новых типов двигателя ситуация на заводе ГАЗ, не поменялась радикально и Газель с 402 двигателем выпускалась еще до 1997 года. Но, после замены кузова на новый образец, все-таки руководство ГАЗ решило на новые автомобили устанавливать только 405 и 406 моторы, а также их модификации.
Так, кончилась эпоха использования автомобиля Газель с силовым агрегатом ЗМЗ 402.
Тюнинг

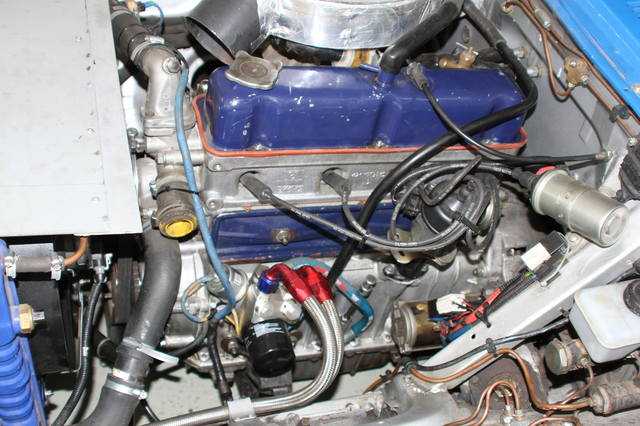

Доработать мотор ЗМЗ 402 своими руками достаточно просто. Конечно, многие автолюбители, которые практикуют тюнинг двигателя ЗМЗ 402 стараются поменять в первую очередь систему впрыска с карбюратора на моноинжектор, но в классическом тюнинге дорабатываются уже имеющееся характеристики. В этом разделе рассмотрим, какой тюнинг можно применить на 402 двигатель.
Первым, что подвергается доработки становиться поршневая группа. Так, вместо стандартного поршнекомплекта ставиться облегченный от польского производителя ATF. Таким же образом стоит заменить клапана и шатуны на более легкие. За счет снижения веса силового агрегата увеличивается крутящий момент и увеличивается мощность двигателя.
Следующим этапом становиться проточка коленчатого вала и установка вкладышей спортивного типа. Таким образом, еще больше можно уменьшить вес мотора, что позволит набирать скорость быстрее.
Отдельным этапом становиться доработка системы впрыска и выпуска выхлопных газов. Вместо родных коллекторов можно установить венгерские от компании DDR-line, которые рассчитаны именно под тюнинг двигателя ЗМЗ 402 и его модификации. Вместо родного карбюратора К-126 обычно автомобилисты ставят моноинжектор или жигулевский ОДАЗ от ВАЗ 2107. Это значительно сокращает расход топлива на пару литров. Для улучшенной подачи воздуха в камеру сгорания, монтируется воздушный фильтр нулевого сопротивления.
Неотъемлемой частью процесса становиться доработка зажигания. Так, многие знают, что существует контактное и бесконтактное, но третий вариант зажигания — это установка пуска при помощи кнопки, что не требует ключа. Эта система зажигания стала довольно распространенной, когда идет модернизация данного ДВС.
Кроме самой системы меняются также свечи, провода и катушка зажигания. Самой распространенной фирмой, которая производит тюнинговый комплект, стала BRW и ДМС. Первая — это Беларусь, а вот вторая — Россия.
На этом тюнинг 402 двигателя не заканчивается. Также, автомобилисты меняют систему охлаждения. Для этого устанавливается более совершенный и облегченный алюминиевый радиатор, помпа и силиконовые патрубки вместо стандартных. Это позволяет улучшить систему охлаждения, которая более эффективно работает на высоких оборотах и не дает силовому агрегату перегреться.
Техническое обслуживание
Как правильно обслужить свой Волговский мотор? Очень редко в интернете можно найти достоверную информацию о техническом обслуживании ЗМЗ 402. В свою очередь, были найдены технические карты завода изготовителя о правильном обслуживании мотора. Итак, распишем, как проводиться ТО для 24-ки:
Ремонт и основные проблемы
Двигатель ЗМЗ 402 и его модификации достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, поэтапный процесс капитального ремонта ЗМЗ 402.
Разборка
На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опресовка головки, а также замер коленчатого вала.
Диагностические операции
На данном этапе проводятся работы по определению твердости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдается на последующую обработку. То же самое ждет и блок цилиндров. Гильзы промеряются и определяется ремонтный размер поршней.
Опресовка ГБЦ ЗМЗ 402 — это процесс определения наличия трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подается горячая вода или керосин. Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить.
Поскольку деталь сделана с алюминия, то применяется аргонная сварка. В гаражных условия, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.
Расточка
Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм.
Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.
Работы по ГБЦ
Головка блока цилиндров также поддается переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.
На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась. Поэтому, при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется.
Сборка
Сборочные операции проводятся на специальном стенде.
Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.
Интересные факты
Двигатель ЗМЗ 402 получил довольно широкое распространение не только на территории Союза и СНГ, но и в Прибалтике, а также Германии. Так, силовой агрегат устанавливался на такие знаменитые модели, как Мерседес Бенц 302 и 115.
Похожими можно назвать двигатели, которые устанавливались на автомобили: Plymouth Valiant (1967–1976), Dodge Dart (1967–1976), Dodge Aspen и Plymouth Volare (1976–1980), Chevrolet Nova (1967–1974), Ford Falcon (1962–1991), Volvo 140/240 (1967–1993), Mitsubishi Debonair (1964–1986).
Вывод
Как видно двигатель ЗМЗ 402 был очень популярным для установки на другие автомобильные марки. Так, силовой агрегат от Волги ставился на УАЗ, Газель и даже Мерседес Бенц. Мотор 402 модели стал достаточно популярным за счет свой надежности.
Если правильно обслуживать силовой агрегат, то ресурс его может быть до 500 000 км пробега.
В ремонте и тюнинге двигатель показал себя достаточно простым и пригодным. Поэтому, ЗМЗ 402может считаться одной из легенд СССР.
