Главная » Разное » Электросхема уаз 31512 с электронным зажиганием
Схема УАЗ-31512 – Схемы электрооборудования – УАЗ

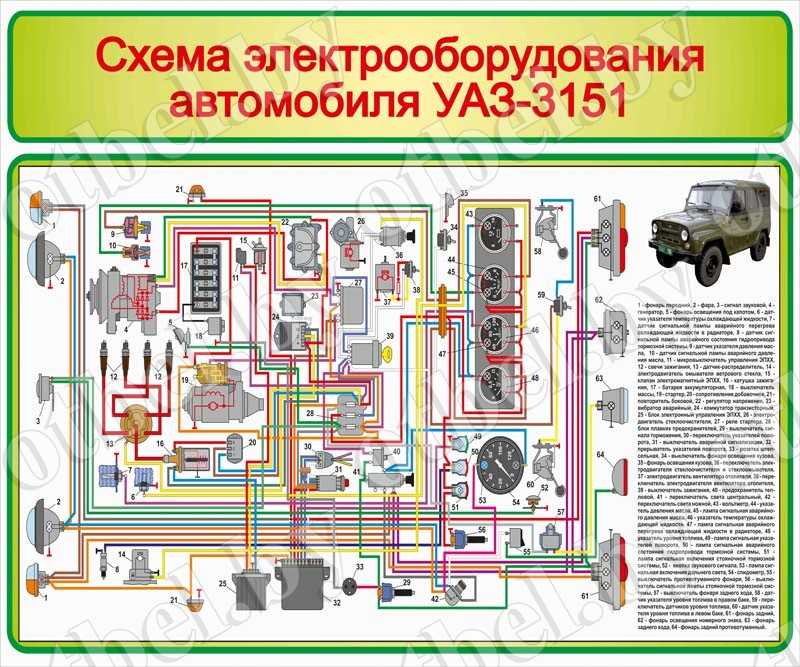

Схема электрооборудования автомобиля УАЗ-31512:
- Фонарь передний
- Фара
- Сигнал звуковой
- Генератор
- Фонарь освещения под капотом
- Датчик указателя температуры охлаждающей жидкости в блоке цилиндров
- Датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе
- Датчик сигнальной лампы аварийного состояния гидропривода тормозной системы
- Датчик указателя давления масла
- Датчик сигнальной лампы аварийного давления масла
- Микровыключатель управления ЭПХХ
- Свечи зажигания
- Датчик-распределитель
- Электродвигатель омывателя ветрового стекла
- Клапан электромагнитный ЭПХХ
- Катушка зажигания
- Батарея аккумуляторная
- Выключатель массы
- Стартер
- Сопротивление добавочное
- Повторитель боковой указателя поворота
- Регулятор напряжения
- Вибратор аварийный
- Коммутатор транзисторный
- Блок электронный управления ЭПХХ
- Электродвигатель стеклоочистителя
- Реле стартера
- Блок плавких предохранителей
- Выключатель сигнала торможения
- Переключатель указателей поворота
- Выключатель аварийной сигнализации
- Прерыватель указателей повороте
- Розетка штепсельная
- Выключатель фонаря освещения кузова
- Фонарь освещения кузова
- Переключатель электродвигателя стеклоочистителя и омывателя
- Электродвигатель вентилятора отопителя
- Переключатель электродвигателя вентилятора отопителя
- Выключатель зажигания
- Предохранитель тепловой
- Переключатель света центральный
- Переключатель света ножной
- Вольтметр
- Указатель давления масла
- Лампа сигнальная аварийного давления масла
- Указатель температуры охлаждающей жидкости в блоке цилиндров двигателя
- Лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе
- Указатель уровня топлива
- Лампа сигнальная указателей поворота
- Лампа сигнальная аварийного состояния гидропривода тормозной системы
- Лампа сигнальная включения стояночной тормозной системы
- Кнопка звукового сигнала
- Лампа сигнальная включения дальнего света фар
- Спидометр
- Выключатель противотуманного фонаря
- Выключатель сигнальной лампы стояночной тормозной системы
- Выключатель фонаря заднего хода
- Датчик указателя уровня топлива в правом баке
- Пе реключатель датчиков уровня топлива
- Датчик указателя уровня топлива в левом баке
- Фонарь задний
- Фонарь освещения номерного знака
- Фонарь заднего хода
- Фонарь задний противотуманный
Схема электрооборудования автомобиля УАЗ-31512: https: https://uaz.
service-manual.company/shemy-elektrooborudovaniya/shema-elektrooborudovaniya-avtomobilya-uaz-31512/
Высокоэффективная катушка зажигания
подходит для автомобилей Gaz Sobol Bus Uaz 31512 Hunter Suv 2.5-2.7l 2004-pn.0221504027 3163-00-370-5013
Информация о компании
Tiantai Kono Auto Parts Co., Ltd. основана в 1996 году, расположенный в Тайчжоу, Китай, который специализируется на экспорте автозапчастей с годовым экспортом 10-20 миллионов долларов США. Также у нас есть собственный бренд под названием KONO. Наши продукты охватывают европейские, американские, австралийские, японские и т. Д., Пользуются хорошей репутацией среди клиентов.Мы настаиваем на TS16949: 2002 и международном стандарте качества. Наши детали поставляются заказчикам после изготовления на наших собственных предприятиях или у надежных партнеров по производству. Наши детали включают в себя топливную систему, систему охлаждения, электронное управление, гидравлическую систему, систему фильтрации, все виды авто датчиков и другие в двигателе, а также тормозную систему и так далее.
Руководство по заказу
Общая информация
Мы имеем опыт обслуживания рынка США, европейского рынка и рынка Африки, рынка России.Пожалуйста, имейте в виду, что наши производственные сроки зависят от конкретных товаров и их количества. Наш успех основан на нашем понимании требований и характера сроков продвижения и маркетинга. Именно поэтому мы всегда гарантируем, что каждый заказ будет доставлен вовремя.
Проверьте ниже для получения дополнительной информации о размещении заказа
1. Мы поддерживаем профессиональное предложение.
2. Мы вышлем счет-проформу после подтверждения заказа.
3.Необычно, клиент должен оплатить депозит и отправить нам банковскую квитанцию.
4. После подтверждения оплаты мы сообщаем время доставки и следим за производством.
5. Если требуется клиент, мы также поддерживаем проверку третьей части.
6. После того, как клиенты оплатят баланс (B / L или L / C приемлемо), отгрузка контролируется по номеру отслеживания.
7. Когда произошел сбой, сообщите нам. мы хотим обслуживать вас лучше, чем можем.
1 ШТ. Универсальная Солнечная Энергия Автосигнализация Лампа Системы Безопасности Предупреждение Кражи Вспышки Для УАЗ 31512 3153 3159 3162 Симбир 469 Охотник | |
Особенности:
Свет может препятствовать взлому в ночное время.
Прост в установке и выглядит чистым на передней панели.
Встроенный датчик света, этот светодиод будет мигать в ночное время и не будет мигать в дневное время.
Этот светодиодный световой сигнал НЕ требует автомобильной сигнализации.
Не нужно никаких проводов, просто приклейте его к крыше автомобиля соответствующим клеем.
Солнечная энергия может быть поглощена и сохранена в высокоэффективных солнечных элементах.
Не нужно устанавливать аккумулятор. Он работает на солнечной энергии. Он может мигать всю ночь после достаточного количества солнечного света в дневное время.
Вам не нужно помещать это непосредственно под солнечный свет. Солнца над приборной панелью достаточно.
Может заряжаться от солнечной энергии независимо от того, включен ли переключатель в положение «включено» или «выключено».Переключатель крошечный. Вам нужна шариковая ручка или маленькая палочка, чтобы толкнуть ее.
Спецификация:
Тип: Сигнальный светодиодный свет
Материал: ABS
Количество: 1шт
пункт цвет: как показано
светлый цвет: красный
Размер: 5 * 2,5 * 1,5 см
Вес нетто: 0,015 кг
Упаковка:
1 * сигнальная светодиодная лампа
,
Зажигание автомобиля Ключ зажигания Кольцо Украшение Крышка Для УАЗ 31512 3153 3159 3162 Симбир 469 Охотник Патриот АВТО аксессуары | |
Характеристика:
1,100% Совершенно новый.
2. Высокое качество гарантировано.
3. Простая установка.
4.Убедитесь, что поверхность, на которую наносится продукт, чистая, сухая и не содержит никаких посторонних примесей, жира и воска.
5. Определите точное местоположение продукта.
6. Снимите защитную пленку с клея, аккуратно выровняйте ее и затем плотно прижмите, чтобы обеспечить надлежащую адгезию.
7. Не перемещайте изделие и не мойте автомобиль в течение 24 часов после установки.
8.Размер: диаметр 4см
Примечание:
Слегка нагретый двухсторонний клей, Стабильность будет значительно увеличена. Нагревание двухстороннего адгезива при температуре ниже 20 градусов по Цельсию
1.Фотографии для справки только. Фактический продукт имеет преимущественную силу.
2. Ваше удовлетворение является нашей первоочередной задачей. Пожалуйста, свяжитесь с нами, чтобы лучше решить любую проблему, прежде чем оставлять нейтральный или отрицательный отзыв.Большое спасибо!
Упаковка:
Из-за размеров измерения изготавливаются вручную, поэтому возможна ошибка 0,1-0,5 дюйма.
Пожалуйста, поймите, из-за разницы в освещенности или на экране компьютера, поэтому я не могу гарантировать, что фотографии и реальные цвета на 100% одинаковы.
1 шт. * 3D металлические наклейки для автомобилей
.
Схема электрооборудования УАЗ-3153
Схема электрооборудования автомобиля УАЗ–3153
Электрооборудование автомобиля выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода
Бортовая сеть — постоянного тока, с номинальным напряжением 12 В
Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком.
При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямительным блоком.
При работе генератора аккумуляторная батарея заряжается.
При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей (фары, стеклоочиститель, электровентилятор отопителя, аварийная сигнализация).
В таком режиме аккумуляторная батарея будет разряжаться.
Для измерения электрических параметров применяют цифровой или аналоговый (стрелочный) тестер–вольтметр, омметр и другие приборы, объединенные в одном корпусе.
У цифровых приборов малая инерционность, они малочувствительны к вибрациям и положению корпуса при измерениях, зато стрелочные нагляднее показывают динамику изменений измеряемых параметров.
Кроме того, жидкокристаллический дисплей цифровых приборов чувствителен к солнечному свету и повышенной температуре.
Проверка обесточенных цепей
Перед работой калибруем омметр. На выбранном пределе измерений (для большинства цепей до 200 Ом) замыкаем наконечники щупов.
На аналоговом приборе регулятором установки «0» выставляем стрелку на нулевое деление.
В бытовых цифровых приборах такого регулятора нет. Поэтому перед измерением малых величин (до 1–2 Ом), закоротив щупы, определяем внутреннее сопротивление омметра и его проводов, составляющее 0,03–0,06 Ом. Эту величину нужно вычесть из полученного значения сопротивления.
Для проверки цепи отсоединяем хотя бы один ее конец (иначе ток пойдет в обход, по другим участкам схемы, и показания будут неверны).
На один из щупов лучше надеть зажим типа «крокодил» и подсоединить его к «массе».
При проверке устройств с односторонней проводимостью (например, выпрямительный блок генератора) учитывайте полярность прибора.
Для проверки обмоток стартера, генератора, высоковольтных проводов и т.п. переключаем прибор на нижний предел измерений.
На практике точности обычных авто-тестеров не хватает для проверки участков цепи, где недопустимо даже малейшее увеличение сопротивления, например, из-за плохого контакта.
Поэтому обращаем внимание на незначительные отклонения стрелки от нулевого деления, а после измерения еще раз проверяем калибровку приборов.
Замыкание обмотки на «корпус» и межвитковое замыкание проверяем мегомметром (диапазон «М»).
Для многих тестеров (стрелочных) при работе в этом диапазоне требуется дополнительный источник постоянного тока. При его отсутствии, соблюдая осторожность, проверяем цепь лампой, питаемой напряжением 220 В.
Проверка электрических цепей под напряжением
Цепи под напряжением проверяем вольтметром и амперметром.
Вольтметр подключаем параллельно проверяемому устройству или участку цепи. Предел измерений 0–15 или 0–25 В постоянного тока.
Отрицательный провод (щуп) соединяем с «массой», положительный — с потребителями или источниками тока.
По падению напряжения можно определить неисправность питающей цепи (обрыв, окисление контактов и т.
п.), а также короткое замыкание в потребителе.
Для проверки цепей под напряжением можно использовать контрольную лампу мощностью не более 3–4 Вт, рассчитанную на напряжение 12 В (например, лампу АМН12-3, используемую в комбинации приборов).
Амперметр должен иметь верхний предел измерений не менее 10 А постоянного тока, а также защиту от перегрузки.
Амперметр соединяем последовательно с проверяемым устройством. «Плюс» прибора подсоединяем к источнику тока, а «минус» — к «плюсу» потребителя.
Измеряем потребляемый ток и сравниваем его с номинальным, указанным в технической характеристике проверяемого устройства.
Поскольку фактическое напряжение в бортовой сети отличается от номинального (в справочных данных номинальный ток соответствует номинальному напряжению, т.е. 12 В), полученное значение может незначительно отличаться от указанного.
Если ток меньше требуемого, то неисправна электрическая цепь, а если больше – произошло замыкание в потребителе.
