Двигатель уд2 отзывы владельцев: Двигатель УД2 — устройство, особенности и техническая характеристика

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ДВИГАТЕЛЯ УД2-М1

Назначение двигателя УД-2

Прежде чем более подробно изучить технические характеристики двигателя УД2, необходимо более подробно рассмотреть его тип и назначение. Он относится к категории многофункциональных силовых агрегатов среднефорсированного типа, что позволяет использовать его в широком спектре устройств.

УД 2М использовался в:

• различных моделях бензоэлектрических агрегатов, генераторов;
• насосном оборудовании;
• приводах компрессоров, лебедок и других механических узлах;
• моторных лодках различного назначения.

Массовый выпуск первых экземпляров УД начался в 1952 году на моторном заводе в Ульяновске, когда были изготовлены моторы трех различных модификаций. Со временем линейка силовых агрегатов была дополнена в 1967 сразу двумя моделями.

Устройство представляет собой агрегат 4-х тактного типа с клапанами, расположенными в нижней части изделия, за исключением более поздних модификаций.

Ресурс двигателя при своевременном техническом обслуживании крайне велик, что позволяет использовать его до сих пор, особенно в удаленных регионах страны. Огромное значение имеет правильная регулировка зажигания, которая позволяет успешно заводить устройство даже в условиях низких температур.

Технические характеристики двигателя УД-2

Желая выяснить особенности, которыми обладает двигатель УД2 М1, а также другие модификации, целесообразно изучить рабочие показатели этой серии моторов. Они практически идентичны для всех модификаций этой серии и делают агрегат оптимальным вариантом для установки на различную спецтехнику, а также самодельные устройства.

Основные технические характеристики УД-2:

• объем изделия — 610 см3;
• мощность — 8 л.с.;
• количество цилиндров — 2, диаметром 7,2 см;
• система смазки — комбинированная;
• рекомендуемый тип масла — минеральное;
• система охлаждения — принудительная, воздушного типа;
• подача топлива — карбюраторная;
• габариты (ДхШхВ) — 55х48,5х55,5 см;
• тип потребляемого топлива — неэтилированный А-72; А-76;
• вес изделия — 72 кг.

Благодаря небольшому уровню расхода топлива, который составляет порядка 370 г/л.с. в час, цена эксплуатации техники крайне экономичная. При этом небольшой вес агрегата и обилие запчастей, позволяют значительно сэкономить на техническом обслуживании, ремонте, выполняя необходимые работы самостоятельно.

Переделка мотора не пользуется большой популярностью среди владельцев, поскольку он обладает оптимальными характеристиками. Значительно чаще «Ульяновец» используется в качестве силового агрегата для сборки различных самодельных видов спецтехники — тракторов, мотоблоков, культиваторов.

Устройство двигателя УД-2

Как показывают многочисленные отзывы владельцев подобного устройства, оно отличается простой, надежной конструкцией, которая способна прослужить долгие годы при надлежащем отношении. Основным элементом двигателя представляется картер, составными узлами которого являются 2 корпусные детали.

К числу других важных составляющих целесообразно отнести:

• кривошипно-шатунный механизм, установленный в картере;
• поршневая группа;
• коленвал;
• маховик.

Необходимо отметить, что при изготовлении деталей этого силового агрегата использовалось сразу 2 материала. Для элементов, больше других подверженных износу, в качестве материала изготовления был выбран чугун, а для других менее ответственных деталей — алюминиевый сплав. Это позволило снизить вес агрегата, а также увеличить срок его службы.

Тюнинг

Силовой агрегат УД 2 по мнению многих владельцев достаточно капризен при эксплуатации. Поэтому его достаточно часто подвергают различным доработкам, которые по большому счету трудно назвать тюнингом. Однако стабильности и надежности в его работе они добавляют. Чаще всего осуществляют следующие доработки:

• уменьшают объем камер сгорания;
• переделывают впускной коллектор;
• дорабатывают систему смазки, делая ее полнопроточной;
• дорабатывается магнето путем замены высоковольтной катушки на катушку зажигания от автомобиля.

Стационарные двигатели применяется для привода различных установок – насосов, генераторов и т. д. В СССР таким двигателем стал УД2. Благодаря простой конструкции и легкости ремонта и обслуживания мотор достаточно широко используется в отдаленных районах страны и для привода различной армейской техники. Первые серийные образцы двигателей были выпущены в 1952 году.

Модификации двигателя УД-2

За время выпуска этого легендарного отечественного мотора Ульяновским заводом было выпущено 4 основных его модификаций. Они отличаются между собой мощностными показателями, а также конструктивными особенностями:

• УД2С-М1 — оснащен редуктором РО-1;
• УД2Т-М1 — отличается наличием 8-литрового топливного бака;
• УД2СТ-М1 — предусматривает наличие редуктора и топливного бака.

Необходимо упомянуть модификацию УД2-1МС, которая отличалась наличием электростартера. Он позволял сделать старт двигателя значительно увереннее, благодаря чему эта модификация использовалась в армейской технике.

Общие данные

В 1967 году модельный ряд моторов был расширен агрегатами на базе двигателей ЗАЗ-966 . Одним из моторов на основе двигателя «Запорожца» стал одноцилиндровый четырёхтактный УД-15. При рабочем объеме цилиндра всего 0,245 литра мощность двигателя составляет 6,5 силы при 3600 оборотах коленчатого вала. Такая мощность достигается при полностью открытой дроссельной заслонке карбюратора. На практике двигатель УД-15 работает под управлением ограничителя оборотов и развивает долговременную мощность не более 4 сил. На фото ниже — генераторная станция с одноцилиндровым двигателем.

Вторым двигателем нового семейства стал более крупный двухцилиндровый УД-25. Мотор при рабочем объеме 0,490 литра имеет долговременную мощность около 8 сил. Конструктивно двигатель УД-25 максимально унифицирован с одноцилиндровым собратом. Одной из особенностей двигателей стала схема привода распределительного вала, при которой шестерни размещены непосредственно внутри картера. На фотографии ниже — двухцилиндровый УД-25.

Оба двигателя имеют низкую степень сжатия (6 и 7 единиц соответственно) и могут работать на бензинах с октановым числом не ниже А72. Согласно инструкции по эксплуатации двигателя УД 15, агрегат имеет следующие габаритные размеры и вес:

Модификации

Все стационарные агрегаты УД выпускаются в различных вариантных исполнениях, отличающихся навесным оборудованием. Не стал исключением и двигатель УД-15, который поставлялся покупателям в базовой версии и в варианте с индексом «Г» для привода электрогенератора. На фотографии ниже представлен такой вариант мотора.

Генераторный вариант двигателя отличался установленным на картере переходным колоколом для крепления генератора и наличием зубчатого венца на маховике. Для пуска такого агрегата применялся электрический стартер СТ-351В напряжением 12 В. Еще одной разницей между версиями стали свечи зажигания. На двигателе УД-15 применяется свеча модели А10Н или СН200, а на генераторном моторе УД-15Г стоит свеча СН302-А.

Как установить время зажигания без отметок времени

от Michelle Schaefer

классическое изображение автомобиля от allallgood от Fotolia. com

Шаг 1

Шаг 2

Вращайте двигатель по часовой стрелке и наблюдайте за клапанами цилиндра номер один. Когда оба клапана находятся в верхнем положении, вставьте отвертку в цилиндр номер один через отверстие для свечи зажигания.Очень медленно вращайте двигатель вперед-назад, пока отвертка не окажется на максимальной высоте. Это указывает на то, что цилиндр номер один находится в верхней мертвой точке или «ВМТ» на такте сжатия.

Шаг 3

Найдите провод свечи зажигания номер один на крышке распределителя и отметьте эту позицию отметкой маркером на корпусе распределителя. Снимите крышку распределителя и соблюдайте положение ротора.

Шаг 4

Ослабьте прижимной болт распределителя и поворачивайте распределитель, пока ротор не выровняется с отметкой, сделанной на шаге 3.Ваше время теперь установлено на ноль градусов механического времени.

Шаг 5

Замените крышку клапана, используя новую прокладку. Замените свечи зажигания и провода свечей зажигания, используя метки из шага 1. Возможно, вы захотите отметить гармонический балансировщик нулевой точкой, привязанной к фиксированной точке на двигателе. Фиксированной точкой может быть головка болта или вспомогательный кронштейн, который не двигается при работающем двигателе. Позже эта метка может быть использована в качестве индикатора для стробоскопического хронометража.

Шаг 6

Подключите вакуумметр к источнику вакуума в коллекторе.У большинства двигателей будет отверстие в основании карбюратора или корпуса дроссельной заслонки, где может быть подключен датчик. Запустите двигатель и следите за показаниями вакуумметра.

Шаг 7

Поворачивать распределитель, пока не будет зафиксировано максимальное показание вакуумметра. Отключите один дюйм вакуума от максимального значения. Затяните прижимной болт распределителя. Нормальные показания в среднем от 14 до 21 дюймов вакуума в зависимости от состояния двигателя.

Проведите тест-драйв автомобиля и прислушайтесь к звукам пинга.Повторите шаги 5 и 6, если слышен чрезмерный пинг или если происходит значительная потеря мощности. Время выбрано правильно, когда автомобиль работает на максимальной мощности без жесткого запуска двигателя, обратной отдачи или ускорения.

Предупреждения

Вещи, которые вам понадобятся

Картер

Основной деталью двигателя УД-15 является алюминиевый картер туннельной схемы. В нем установлен отдельный корпус переднего подшипника коленчатого вала, который прикреплен болтами. В передней стенке картера имеется место для установки шестеренчатого насоса и редукционный клапан регулировки давления в системе смазки. На внешней стороне картера размещена ось для педали ножного запуска двигателя.

В конструкции картера двигателя предусмотрена система вентиляции через специальный клапан, расположенный около привода магнето. Прорвавшиеся в картер газы через клапан поступают в резиновый трубопровод и далее в воздушный фильтр мотора.

Описание

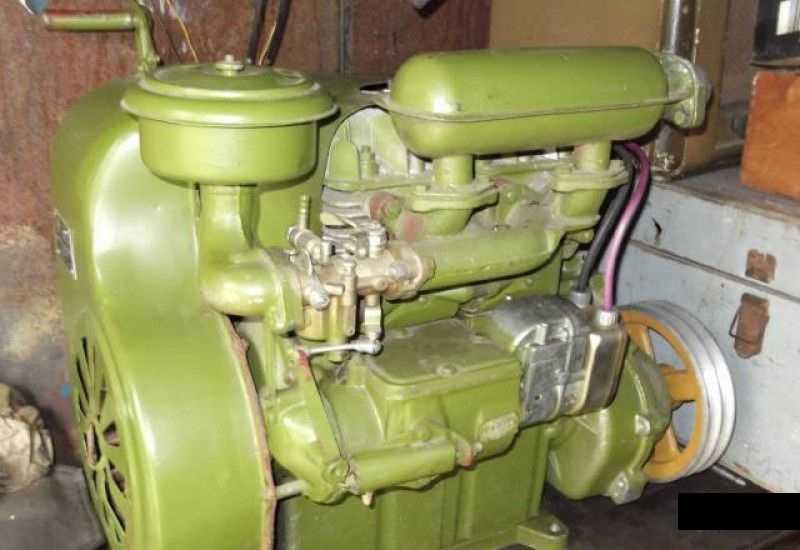

Мотор УД 2 представляет собой 4-х тактный силовой агрегат с нижним расположением клапанов. Базовым элементом мотора является картер, состоящий из двух корпусных деталей, соединенных между собой. Внутри него установлены детали кривошипно-шатунного механизма, преобразующего возвратно-поступательное движение поршней во вращательное движение цельнокованого коленвала.
Связывающими элементами между поршнями и коленвалом служат цельнокованые шатуны, имеющие в сечении вид двутавра. Каждый из них соединен с соответствующим поршнем специальным поршневым пальцем. На стенках поршней выполнены канавки, в которых установлены одно маслосъемное и два компрессионных кольца.

Ответственные детали механизма изготавливались из:

Тяжелый маховик, установленный на переднем вылете вала, облегчает вывод шатунно-поршневой группы из «мертвых точек» и, кроме того, обеспечивает подачу охлаждающего воздуха к головке цилиндров и непосредственно к цилиндрам. Для этого он оснащен фигурными лопастями. Муфта внешнего привода установлена с тыльной стороны вала.

Карбюратор, бак с топливом и воздушный фильтр крепятся на внешних поверхностях картера. Бензин поступает в карбюратор самотеком из бака, а воздушный фильтр очищает воздух, который поступает в цилиндры, от пыли. Частота вращения коленчатого вала регулируется с помощью центробежного регулятора, который управляет дроссельной заслонкой карбюратора.

Газораспределение и охлаждение

Двигатели УД2 оснащены четырехтактной схемой газораспределения с нижним расположением клапанов. Привод клапанов осуществляется толкателями от расположенного в картере распределительного вала. В качестве опор вала используются шариковые подшипники. Регулировка клапанов выполняется специальными болтами в конструкции толкателей. Интересный факт: двигатель УД2 оснащен идентичными клапанами для впуска рабочей смеси и выпуска отработавших газов. Такая конструкция значительно упрощает ремонт и снабжение запасными частями. На фотографии хорошо видна система газораспределения двигателя УД2.

Для привода механизма газораспределения применяется шестеренчатая передача. От этого привода получает вращение и регулятор числа оборотов. Выставление фаз осуществляется с помощью меток на шестернях.

Основным элементом системы охлаждения является маховик, исполняющий функции нагнетающего вентилятора. Для регулировки интенсивности потока воздуха в кожухе маховика имеются жалюзи. Кожух направляет воздух к ребрам на цилиндрах и головках. Общий вид воздухозаборника системы охлаждения на фотографии ниже.

Валы и поршни двигателя

Одной из основных характеристик двигателей является применение шариковых подшипников в качестве опор коленчатого вала. Передний подшипник установлен в съемном корпусе, а задний запрессован непосредственно в картер двигателя. Такая конструкция позволила повысить ресурс двигателя и значительно упростила ремонтные работы.

На передней части вала стоит так называемый «смазочный подшипник», который распределяет подачу масла от насоса. Кроме него, на переднем конце вала смонтирована шестерня привода распределительного вала и маховик. Другой конец вала имеет форму конуса, на который устанавливается муфта для привода агрегатов.

Распределительный вал установлен на втулках из бронзовой ленты. Привод клапанов, расположенных в головках, осуществлен при помощи штанг и коромысел. На фотографии хорошо видна крышка клапанов и головка двигателя.

В конструкции УД-15 применены алюминиевые поршни с двумя компрессионными и одним маслосъемным кольцами. В конструкции поршней применена юбка особой формы, которая минимизирует риск прихвата при нагреве. Каждый цилиндр имеет свою чугунную отливку с развитым наружным оребрением. Внутренняя поверхность цилиндра играет роль зеркала.

Коленчатый вал

Главной деталью кривошипного механизма является стальной коленчатый вал, установленный в картере двигателя на двух шариковых подшипниках. На переднем конце вала имеется маховик, обеспечивающий равномерность работы двигателя. Маховик изготовлен из чугуна, отбалансирован и имеет особые направляющие лопатки, подающие охлаждающий воздух на цилиндры двигателя.

Рядом с маховиком установлена шестерня для запуска двигателя стартером. Оба конца вала имеют сальники, предотвращающие течь масла из картера. От осевого перемещения вал зафиксирован специальными кольцами, установленными в проточках на картере.

Смесеобразование

Для питания двигателя УД-15 применяется карбюратор К-16М или К-45М (на моторе с 2 цилиндрами). Конструкция карбюратора позволяет использовать его совместно с регулятором оборотов. Регулирование оборотов осуществляется двумя подпружиненными балансирами. По мере роста оборотов центробежная сила разводит эти балансиры до определенного момента. При его достижении балансиры начинают через тягу двигать дроссельную заслонку карбюратора, тем самым снижая обороты. Пружины регулятора могут менять силу натяжения для установки числа оборотов.

Для подачи бензина из бака на картере двигателя установлен топливный насос диафрагменной схемы. Рабочий привод насоса реализован от отдельного кулачка на распределительном валу двигателя. Для подкачки бензина в карбюратор при запуске предусмотрен ручной привод. Фильтрация воздуха осуществляется инерционным фильтром с масляной ванной.

Питание

Подача бензина в цилиндры осуществляется карбюратором модели К-16В, имеющим дополнительный привод заслонки от регулятора числа оборотов. Принцип работы регулятора основан на раздвижении балансиров центробежной силой. После достижения определенного предела балансиры доходят до толкателя, который уменьшает обороты мотора. При падении оборотов балансиры возвращаются назад пружинами, и обороты двигателя вновь начинают расти. Параметры регулятора настраиваются под каждый конкретный случай использования двигателя УД2.

Питание карбюратора бензином идет самотеком. Для очистки воздуха карбюратор оснащается масляным контактным воздушным фильтром. Моторы СМ-12 оснащались фильтром со сменным бумажным элементом. Важным элементом конструкции двигателя УД2 является система вентиляции картера. Для этого между клапанной коробкой и воздушным фильтром установлен резиновый шланг, закреплённый зажимами. На фотографии хорошо видны карбюратор и фильтр двигателя.

Смазка

Система смазки моторов УД-15 и УД-25 идентична. Для хранения запаса масла в количестве 1,5 л (3 литра для мотора с двумя цилиндрами) используется нижняя часть картера двигателя. Оттуда оно подается под давлением к подшипникам двигателя и в центрифугу для очистки. Очищенное масло подается для смазки подшипников шатунов и механизма газораспределения. При этом подача масла в клапанные коробки двигателей осуществляется через штангу привода одного из клапанов. Сток масла обратно из коробки идет по отдельной трубке. Для применения в двигателях могут использоваться самые дешевые минеральные масла летних и зимних сортов.

Для контроля над давлением масла имеется механический указатель. Нормой давления считается выступание штока указателя на 3 мм. Опционально на двигатели может быть установлен стрелочный манометр МТС-16У. Под его установку в картере имеется отверстие, закрытое резьбовой пробкой. Это отверстие используется для заливки свежего масла. Для слива имеется вторая пробка на нижней части картера двигателя.

Технические характеристики

Во времена СССР УД 2 был наиболее популярным силовым агрегатом среди умельцев, способных самостоятельно собрать мини-трактор, моторку и пр. Его эксплуатационно-технические параметры приведены в таблице.

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Мощность, л. с.	8
Объем цилиндров, см. куб.	610
Число цилиндров	2
Диаметр цилиндра, мм	72
Ход поршня, мм	75
Степень сжатия	5.5
Система смазки	Комбинированная (разбрызгивание+под давлением)
Масло	Минеральное
Объем заливаемого моторного масла, л	4
Система охлаждения	Воздушная, принудительная
Система подачи топлива	Карбюраторная
Тип карбюратора	К-16В
Топливо	Неэтилированный бензин А-72, А-76
Удельный расход топлива, г/л. с. час	370
Система зажигания	Принудительная (магнето высокого напряжения)
Тип магнето	М-68Б1 правого вращения
Свеча зажигания	А 10 Н
Размеры длина/ширина/высота, мм	550/485/555
Вес, кг	72
Моторесурс, час	3000

Зажигание и пуск

Двигатель УД-15 оснащен системой зажигания от обычного одноискрового магнето М-137 (двухискровое М-151 на УД-25). Конструкция узла обеспечивает постоянное регулирование угла момента подачи искры на свечу двигателя. Все узлы магнето расположены в корпусе из цинкового сплава. Привод осуществляется от шестерни регулятора оборотов с помощью дополнительной муфты.

Запуск обычного двигателя УД-15 осуществляется педалью кик-стартера. Кик-стартер представляет собой рычаг с зубчатым сектором, который входит в зацепление с шестернёй на валу маховика коленчатого вала. Эта шестерня оборудована храповым механизмом, выводящим ее из зацепления после запуска мотора. Обратный ход педали стартера обеспечивается пружиной.

Зажигание рабочей смеси

Зажигание двигателя УД2 обеспечивается от магнето высокого напряжения марки М-68Б1 с приводом через вал регулятора оборотов. Конструкция магнето включает в себя автоматический регулятор угла опережения зажигания, что обеспечивает надежную и бесперебойную работу двигателя при разных оборотах. По отдельному заказу система зажигания оснащается экраном для снижения радиопомех. На фотографии слева видно магнето.

Для пуска мотора применяется обычный рычажный кик-стартер, с осью на верхней половине картера. На рычаге имеется зубчатый сектор, который входит в зацепление со специальной шестерней на маховике. Такой способ запуска дал двигателю распространенное прозвище «топ-нога». На фотографии хорошо виден кик-стартер.

Модернизированные двигатели УД 2М

В результате многочисленных модернизаций, которые проводились в конце девяностых годов прошлого столетия, в маркировке силовых агрегатов появилась дополнительная приставка «М». Двигатель УД 2 модернизация: теперь современная базовая конструкция обозначается УД2-М1. Существует несколько исполнений двигателей УД 2М, их конструкция и технические характеристики получили некоторые изменения:

1. В состав силового агрегата УД2С-М1 входит топливный бак емкостью 20 литров, редуктор РО-1.
2. Двигатель УД2Т-М1 имеет восьмилитровый бак для топлива, который размещен сверху над корпусом. Заправленного количества бензина достаточно для беспрерывной работы в течение полутора часов.
3. Силовой агрегат УД2СТ-М1 имеет такой же топливный бак, вдобавок в его состав включен РО-1.

Применение в наши дни

Стационарные двигатели УД-15 широко применялись на различной сельскохозяйственной технике, например, на мотоблоке МТЗ-05. Кроме Ульяновска, моторы собирались на заводах в Петропавловске (Казахская ССР) под обозначением ПД или СК и в Херсоне — под индексом СМ.

В настоящее время двигатели достаточно широко используются на самодельной технике – тракторах и моторных лодках. На фотографии ниже — самодельный мотоблок.

Отзывы о двигателе УД-15 в основном положительные. Одним из главных условий безотказной работы мотора является своевременное и регулярное обслуживание с очисткой рёбер двигателя от грязи. Единственным минусом становится отсутствие качественных запасных частей, поэтому многие экземпляры двигателей разбираются на донорские детали.

Источник

Самодельная техника

Двигатель достаточно часто используется при создании различных образцов сельскохозяйственной техники. В такой технике большой вес мотора оказывает положительное действие, поскольку обеспечивает небольшой машине устойчивость при работе с различными сельскохозяйственными приспособлениями.

Самодельные трактора с двигателем УД-2 обычно оснащаются коробками передач от классических «Жигулей» или «Москвичей». Для соединения двигателя и коробки изготавливают переходную плиту. На коленчатый вал устанавливают многоручьевой шкив, от которого осуществляется привод генератора и различных вспомогательных узлов. Образец самодельного трактора на фотографии ниже.

В конструкции передних колес также широко используются элементы подвесок отечественных машин. В качестве рулевого редуктора применяют стандартный узел от легкового автомобиля. Некоторые конструкторы осуществляют привод от рулевого вала на редуктор с помощью моторной цепи. Ведущий мост используется от ВАЗ или АЗЛК, с укороченными по желанию конструкторов чулками. Привод от коробки скоростей на мост выполняется обрезанным до нужной длины стандартным карданным валом от «жигулей». Все узлы и агрегаты монтируются на самодельной раме из уголкового профиля или из швеллера. Еще один образец творчества с двигателем УД2.

Некоторые авторы оснащают свои минитрактора с двигателем УД2 различными подъемными механизмами с использованием деталей от подъемников кабин грузовых автомобилей.

Двигатель уд2 в контакте. Интересные факты

Технические характеристики двигателя УД-25

Год начала выпуска таких двигателей, как говорилось выше, — 1967-1. Его технические характеристики представлены ниже:

• Питание — система прямого впрыска топлива.
• Блок цилиндров — чугунный.
• Объем — 0.42 л.
• Мощность — 12 лошадиных сил.
• Количество цилиндров — 2.
• Количество клапанов — 4 (2 клапана на один цилиндр).
• Число оборотов — 3000.
• Требуемое топливо — А72.
• Вес — 52 кг.
• Ход поршня — 60 мм.

Предназначение двигателя — сельскохозяйственная техника, дорожная техника и передвижные электростанции.

Двигатель УД 25: Особенности и технические характеристики

Среди установок, работающих за счёт внутреннего сгорания топлива, пользуются спросом маленькие стационарные агрегаты, двигатель УД 25, образец подобного рода техники. Несмотря на возраст, мотор начал выпускаться в 1967 году, продукция востребована и сегодня. Секрет кроется в надёжности, доступности запасных частей, наладки в полевых условиях и, конечно, в цене. Продукт применяют для решения таких задач, как: привод электростанций и иного оборудования, установка на мотоблок, небольшие лодки, самодельные маленькие трактора и др.

Выпуском силовой установки занимался Ульяновский завод, отсюда и расшифровка «УД», как «Ульяновский Двигатель». За основу конструкторы взяли мотор «966», устанавливаемый на машину «Запорожец». Агрегат стационарный, малого литража, оснащен двумя цилиндрами, вырабатывает 12 лошадиных сил. Для решения небольших поставленных задач, характеристик хватало, этим объясняется популярность и спрос на изделие.

Описание

За основу двигателя УД-25 был взят мотор МЕМЗ-966, который ранее использовался в известных «Запорожцах». Мотор отличается простой конструкцией, простотой обслуживания и безупречной надежностью. Как видно из характеристик, силовая установка имеет 2 цилиндра, а ее мощность составляет всего 12 лошадиных сил. Система питания здесь карбюраторная, из-за чего конструкция мотора еще больше упрощается. Именно благодаря простоте устройства двигатель УД-25 является надежным и долговечным.

При своих небольших размерах силовой агрегат выдавал достаточно хорошую мощность, благодаря чему активно использовался в передвижных электростанциях на строительной и сельскохозяйственной технике. Двигатель УД-25 с успехом устанавливался на малые трактора, активно использующихся фермерами в сельском хозяйстве.

Модификации двигателей УД 25

В зависимости от сферы использования и двигателя УД-25, он агрегатировался различными навесными модулями. При этом конструкция и принцип действия мотора претерпевали некоторые изменения. Покупатели могли выбрать любую модификацию, исходя из индивидуальных потребностей. В состав моделей входили различные комплектующие:

• карбюраторы;
• топливные насосы;
• навесные приспособления для выполнения различных работ (сельскохозяйственных, строительных, дорожных, лесных и пр.).

Несмотря на то, что двигатель УД-25 давно снят с производства, многие механизмы продолжают работать с его участием. Их можно встретить в таких устройствах, как минитракторы, небольшие электростанции, мотоблоки, активно работающие и приносящие пользу в сельских местностях и прочих районах, удаленных от центров цивилизации.

Конструктивная простота

Данный агрегат выполнен по четырехтактной схеме и, если верить отзывам пользователей, эффективно работает в течение длительного времени и является неприхотливым в обслуживании. Следовательно, и ремонт двигателя УД-25 осуществляется легко. Иногда сами трактористы на ходу исправляли некоторые неполадки с мотором, которые имеют место на старых агрегатах. Даже такая сложная операция, как настройка зажигания двигателя УД-25 часто осуществляется самими водителями или владельцами агрегатов, где установлены данные моторы (электростанции например).

Особенностью мотора является его воздушное, а не водяное охлаждение. Это сильно упрощает конструкцию двигателя, но вместе с тем требует бдительности от водителя, так как необходимо следить за тем, чтобы двигатель не перегрелся. В этом его слабое место. Также крайне не рекомендуется использовать мотор как мобильную электростанцию в закрытых помещениях, что может привести к проблемам в его работе из-за плохого охлаждения.

Техническое обслуживание

Двигатели УД, как и любые другие ДВС, нуждаются в регулярном техобслуживании (ТО). При этом различают:

1. Ежесменное ТО.
2. Первое ТО.
3. Второе ТО.

Ежесменное ТО сводится к проверке перед каждым пуском силового агрегата:

• уровня масла в двигателе;
• отсутствия протечек масла;
• надежность креплений деталей и узлов.

В настоящей инструкции изложены основные конструктивные особенности двигателя и требования по эксплуатации и уходу за ним.

Инструкция не может служить теоретическим учебным пособием по стационарному малолитражному двигателю, поэтому лица, допущенные к эксплуатации двигателя «Ульяновец», должны иметь теоретические и практические знания по двигателям внутреннего сгорания и их эксплуатации.

Своевременное и точное выполнение приведённых в настоящей инструкции правил ухода и эксплуатации двигателя обеспечит их безотказную работу.

ПРИМЕЧАНИЕ: Поскольку конструкция двигателей непрерывно совершенствуется, возможны некоторые отступления от рисунков и текста настоящей инструкции.

Все замечания и пожелания по инструкции и работе двигателя просим направлять по адресу: г. Ульяновск, 6, УМЗ ОГК.

Модификации

По мере производства двигатель УД-25 изменялся. На него устанавливали различные навесные модули, однако принцип работы и основа мотора остались неизменными. Следовательно, покупатели имели возможность выбора между некоторыми модификациями. В частности, двигатели были с разными топливными насосами, карбюраторами и другим навесным оборудованием.

Также на ульяновском заводе выпускался двигатель УД-15, который представлял собой аналог рассматриваемого нами мотора без одного цилиндра. Для этих двигателей подходят одинаковые запчасти, да и эксплуатация осуществляется так же, как и ремонт.

Возможен ли тюнинг двигателя УД-25

Учитывая сравнительно небольшой запас прочности рабочих узлов и деталей данного агрегата, производить его модернизацию считается нецелесообразным. Однако владельцы двигателя УД 25 часто используют возможности по улучшению некоторых эксплуатационных характеристик:

1. Заменяют навесное оборудование, позволяющее снизить потребление бензина и восстановить стабильность работы двигателя.
2. Убирают штатный карбюратор и вместо него устанавливают аналог китайского производства, снятый со от скутеров.

При помощи подобного тюнинга существенно снижается расход горючего с сохранением показателей мощности и крутящего момента.

Опытным мастерам удается увеличить мощность до 15 л. с. путем перенастройки карбюратора. В результате соответствующих усовершенствований, в цилиндры поступает более обогащенная топливовоздушная смесь.

Обслуживание

В отличие от других силовых установок с подобными техническими характеристиками, двигатель УД-25 отличается своей простотой, долговечностью и надежностью. Судя по отзывам мастеров, мотор не нуждался в систематическом сервисном обслуживании. Он требовал только очистки топливной системы, воздушного фильтра и замены масла. Никакие серьезные работы, связанные с ремонтом, обычно не требовались при правильной эксплуатации двигателя.

Отметим, что сам автовладелец, который понимает принцип работы двигателя, сможет осуществить его обслуживание и даже ремонт. Подобная простота силовой установки сокращает затраты на эксплуатации подобной техники.

Для двигателя «УД 25» установлены такие требования по обслуживанию:

1. Каждый месяц необходимо проверять уровень масла в двигателе и состояние фильтров. Осмотр проводить обязательно.
2. В первое время техническое обслуживание осуществляется через каждые сто часов работы установки. В частности, проверяются зазоры клапанов, промываются толкатели и кулачки, а также счищается нагар со свечей.
3. Второе техническое обслуживание осуществляется каждые 200 часов работы мотора. При этом двигатель вскрывается, проверяется герметичность клапанов, осматриваются поршневые кольца и цилиндры силовой установки. После проводится промывка регулятора и заменяется масло. Также при этом определяется состояние топливной системы и проверяется ее герметичность.
4. Через каждые 500 часов работы двигатель разбирают, промывают магнето, заменяют смазку подшипников и снимают нагар с крышки электродов.

Подобное обслуживание необходимо выполнять строго в указанные сроки, иначе характеристики двигателя УД-25 изменятся в худшую сторону. Кто-то может сказать, что подобный комплект обслуживания предполагает выполнение огромного объема работ, и он будет прав. Современные моторы не требуют подобного обслуживания в столь короткие промежутки времени, однако на то время, когда подобная силовая установка была разработана, это считалось нормой. Причиной необходимости столь частой проверки и обслуживания можно считать низкое качество смазок, топлива, а также примитивность технологии.

Двигатели УД 15 и УД 25

Старт выпуска силовой установки УД-15 был положен в 1967 году, когда было решено начать выпуск созданного на базе мотора ЗАЗ-966. Его рабочий объем составил всего 0,245, в то время как предельная мощность не превышала 6,5 л. с. при максимальных оборотах в 3,6 тысяч. Достижение этих показателей происходило благодаря открытой дроссельной заслонке. Подобная силовая установка, работающая с ограничителем оборотов, достигает только 4 л. с.

Другим агрегатом подобного типа стал несколько более крупный по размерам двигатель УД-25, имеющий уже два рабочих цилиндра. За счет этого объем мотора составляет уже 0,49 л, а рабочая мощность с ограничителем оборотов составляет 8 «лошадей». По своей конструкции такая силовая установка была унифицирована с моделью УД-15. Характерной особенностью этого модельного ряда двигателей была схема привода распредвала. В ней все шестерни находились внутри самого картера. К тому же в обоих агрегатах низкая степень сжатия, составляющая 6 ед. для одноцилиндровой модели и 7 для двухцилиндровой, что позволяет им работать даже с бензином, у которого октановое число начинается с уровня А72.

Двигатель УД 25 имеет два цилиндра

Технические характеристики

Отдельно стоит рассмотреть технические характеристики двигателя УД-15 и его старшего брата УД-25.

Обязательно почитайте: Электростартер на мотоблок

Так, они имеют следующие параметры:

1. Габариты изделий – 41/45,5/53,5, а также 53,1/45,4/56,5 см.
2. Объем двигателя – 0,245/0.49 л.
3. Масса – 41/52 кг.
4. Мощность – 4/8 л. с.
5. Скорость вращения коленвала – 3 тыс. об/мин.

Неисправности

В инструкции двигателя УД-25 есть перечень неисправностей, которые могут возникать в процессе работы мотора. Любой двигатель рано или поздно ломается – это лишь вопрос времени. Итак, при работе силовой установки могут возникать следующие неполадки:

1. Посторонние металлические звуки. Чаще всего это говорит о проблеме с клапанной системой. Она требует точной регулировки, и если возникает стук клапанов, то мотор необходимо вскрывать и производить их регулировку.
2. Мотор дымит и при этом нестабильно работает. Подобная проблема довольно сильно распространена на моторах с больших пробегом, требующих капитального ремонта. Она решается путем вскрытия двигателя и последующей замены маслосъемных колец и колпачков.
3. Отсутствие необходимой мощности. Бывает и такое, что силовая установка работает, но при этом ее эффективность и КПД снижены. Часто проблема заключается в карбюраторе, который не создает качественную обогащенную воздушно-топливную смесь, и из-за этого может наблюдаться отсутствие требуемой мощности. Также проблема может заключаться в топливном фильтре, который банально не пропускает в систему необходимый объем топлива. В этом случае проводится диагностика топливной системы в целом, вскрывается карбюратор, осуществляется поиск проблемы и устраняется неисправность.
4. Протечки масла в верхней части мотора. Прохудившаяся прокладка клапанной крышки – основная причина протечки масла. Для устранения протечки головка блока цилиндров снимается, поврежденная прокладка заменяется на новую. В случае обнаружения масла на моторе действовать нужно быстро, т.к. масло может вытечь, и тогда мотор будет работать на сухую, что приведет к его быстрому износу.

Устройство двигателей

Также стоит рассмотреть устройство и отдельные узлы таких силовых установок. В большинстве своем они отличаются исключительно дополнительным оборудованием. Зачастую модели используются в виде привода, устанавливающегося на генератор энергии.

Картер

Главным элементом подобного мотора считается картер туннельной схемы, выполненный из алюминия. Внутри него находится специальный корпус переднего подшипника от коленвала, закрепленный болтами. При этом на передней стенке находится подготовленное место для монтажа шестерного насоса, а также редукционного клапана, необходимого для обеспечения давления в смазочной системе. С целью ножного запуска с внешней стороны агрегата находится ось для специальной педали.

Валы и поршни

Не менее важным в силовой установке является использование в виде опор коленвала специальных шариковых подшипников. Так, передний монтируется на корпус и при необходимости его возможно снять, а вот задний находится внутри корпуса картера. Наличие подобной конструкции повышает ресурс и делает более простой сборку двигателя и его дальнейшее обслуживание.

Схема двигателя

Теплообмен

Для обеспечения корректной работы двигателя, важно его корректное охлаждение. На моделях УД15 и УД25 в этих целях применяется система принудительной вентиляции. Этот процесс обеспечивается работой вентилятора, подключенного к маховику. Куда именно подается воздух, определяется специальной системой кожухов, а интенсивность забор воздуха регулируется за счет системы жалюзи, установленных перед передним клапаном.

Смесеобразование

С целью обеспечения питания силовой установки, применяется карбюратор К-16М для моделей УД-15, а также К-45М для двигателя УД-25. По своей конструкции их установка возможна вместе с регулятором оборотов.

Обязательно почитайте: Мотоблок МТЗ 06

Смазка

На обоих двигателях этого модельного ряда используется одинаковая смазочная система. Так, для корректной работы каждого цилиндра предусмотрено 1,5 л моторного масла, которое хранится в нижней части картера силовой установки. Оттуда под высоким давлением оно поступает к различным элементам двигателя, а после в центрифугу с целью очистки от посторонних элементов.

Тюнинг

Нет смысла использовать тюнинг на подобных агрегатах в силу отсутствия запаса мощности. Да, есть возможность заменить навесное оборудование, что позволяет сделать работу мотора более стабильной или снизить расход топлива, но не более того. Прибавить мощность на такой установке не получится, однако использование карбюратора от китайского скутера позволит снизить расход топлива, но не намного. Учитывая и без того небольшое потребление топлива подобным двигателем, снижать расход еще больше не имеет смысла.

автомобиль для продажи владельцем

AlleshoppingBildernewsmapsvideosbücher

Sucoptionen

автомобили для продажи владельцем рядом со мной — Edmunds

www.edmunds.com ›Подержанные автомобили для продажи

3,888 000 $ BIS 75,975..com›

3,888 000 $ BIS 75,975,975,00 $ 9,0047375,0073.00.00.00 3003.009735..com. Объявления 1 — 21 из 1773262 · Просмотрите все подержанные автомобили, выставленные на продажу ближайшим к вам владельцем. В продаже 1773262 автомобиля от владельца по цене от 2900 долларов.

Подержанные автомобили для продажи от владельца — Autotrader

www.autotrader.com › Подержанные автомобили для продажи › От владельца

Результаты 1 — 25 из 1000 · У Autotrader есть 23 973 Подержанных на продажу владельцем, включая Lamborghini Aventador LP 700-4 2012 г. , Ferrari 458 Italia Coupe 2013 г., …

www.cargurus.com › … › Продажа автомобилей по владельцам

Результаты 1–15 из 9307 · Поиск подержанных автомобилей на продажу по спискам владельцев, чтобы найти лучшие местные предложения. Ежедневно мы анализируем миллионы подержанных автомобилей.

Продажа автомобилей от владельцев Продажа рядом со мной в Los Angeles CA: Продажа автомобилей от владельцев Продажа рядом со мной в Miami FL
Продажа автомобилей от владельцев Продажа рядом со мной в Dallas TX: Продажа автомобилей от владельцев Продажа рядом со мной в Detroit MI
Продажа автомобилей от владельцев Продажа рядом со мной в Philadelphia PA: Продажа автомобилей от владельцев Продажа рядом со мной в Phoenix AZ
Продажа автомобилей от владельцев Продажа рядом со мной в Atlanta GA: Продажа автомобилей от владельцев Продажа рядом со мной в Boston MA

Продажа автомобилей от владельцев — iSeeCars.com

www.iseecars.com › Подержанные Легковые автомобили

Продажа автомобилей через владельцев · 2019 Nissan Altima 2. 5 SR · 2018 Nissan Rogue SV · 1993 Mercedes-Benz 300-Class 300 SL · 2004 Infiniti G35 Base · 2002 BMW M3 Base · 2011 …

Подержанные автомобили на продажу от владельца — Sell My Car.

www.sellmycar.com

На сайте SellMycar.com представлено более 300 000 объявлений о продаже подержанных автомобилей. Это ваш онлайн-ресурс для обзора, исследования и поиска подержанных автомобилей, выставленных на продажу частными владельцами и …

Ähnliche Fragen

Какой сайт лучше всего подходит для частных продаж автомобилей?

Какой самый дешевый подержанный автомобиль?

Как найти машину дешевле всего?

Какой сайт лучше всего подходит для поиска дешевых автомобилей?

Продажа автомобилей от владельцев (тест-драйв дома) — Kelley Blue Book Mercedes-Benz G 63 AMG Squared 2022 года · Подержанный Lamborghini Urus 2022 года · Подержанный Lamborghini Huracan EVO 2020 года.

Подержанные автомобили на продажу от владельца — легковые и грузовые автомобили от 29 долларов США5

www. bestcarfinder.com › Продажа автомобилей

Ваш поиск · 2008 GMC Envoy. 148 139. Пробег. 4600 долларов. Цена · 2014 Додж Дуранго. 130 525. Пробег. 11 500 долларов. Цена · 2015 BMW X5 M 87 400. Пробег. 23 800 долларов.

Самые подержанные автомобили, продаваемые владельцами в Интернете! — AutoTempest.com

www.autotempest.com › для продажи владельцем

Самые часто используемые автомобили для продажи владельцем в Интернете! AutoTempest объединяет более 2 миллионов частных автомобилей со всех основных сайтов по продаже подержанных автомобилей …

Автомобили для продажи владельцем в Альберте — Киджи Канада Владелец» в Альберте — Посетите Объявления Киджи, чтобы купить или продать новые и подержанные товары. Исследуйте Объявления Канады № 1.

Дешевые автомобили для продажи от владельца в Южной Африке — Facebook

www.facebook.com › Группы Facebook

Дешевые автомобили для продажи от владельца (Южная Африка).

Ähnlichesuchanfragen

Подержанные автомобили США частный продавец

Частные Подержанные автомобили на продажу от владельца Рядом со мной

800 автомобилей на продажу от владельца

$500 автомобилей на продажу от владельца

Carlist Продажа автомобилей от владельца

43 дешевых автомобилей

43 для продажи владельцем

Крупнейший веб-сайт подержанных автомобилей США

Продажа автомобилей Letgo Владельцем

USB UD2 — UDI RC

Эта политика конфиденциальности устанавливает, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, по которой вас можно идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Время от времени мы можем изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вы довольны любыми изменениями.

Что мы собираем

Мы можем собирать следующую информацию:

• имя и должность
• контактная информация, включая адрес электронной почты
• демографическая информация, такая как почтовый индекс, предпочтения и интересы
• прочая информация, относящаяся к опросам клиентов и/или предложениям

Что мы делаем с собранной информацией

Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам более качественные услуги, в частности, по следующим причинам:

• Ведение внутренней документации.
• Мы можем использовать эту информацию для улучшения наших продуктов и услуг.
• Мы можем периодически отправлять рекламные электронные письма о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может показаться вам интересной, используя предоставленный вами адрес электронной почты.
• Время от времени мы также можем использовать вашу информацию, чтобы связаться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили подходящие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Файл cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера.

Как только вы соглашаетесь, файл добавляется, и файл cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт. Файлы cookie позволяют веб-приложениям реагировать на вас как на личность. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о трафике веб-страницы и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, после чего данные удаляются из системы.

В целом файлы cookie помогают нам сделать веб-сайт лучше, позволяя нам отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы решили поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отказаться от файлов cookie, если хотите. Это может помешать вам воспользоваться всеми преимуществами веб-сайта.

Ссылки на другие веб-сайты

Наш веб-сайт может содержать ссылки на другие интересующие вас веб-сайты. Однако, как только вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Поэтому мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете во время посещения таких сайтов, и такие сайты не регулируются настоящим заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами: можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга

, если вы ранее давали нам согласие на использование вашей личной информации в целях прямого маркетинга, вы можете изменить свое решение в любое время, написав нам или отправив электронное письмо.
