ЗМЗ 402 регулировка клапанов своими руками (инструкция с видео и фото).

Добрый день. В сегодняшней статье я расскажу о том как осуществляется регулировка клапанов на ЗМЗ 402, в два этапа (так быстрее).

По этой же инструкции можно регулировать клапаны на аналогичных моторах (ЗМЗ 21, умз-421, умз-417, ЗМЗ 24, газ-21)не важно карбюратор или инжектор. Традиционно для нашего сайта, статья представляет собой подробную пошаговую инструкцию с большим количеством фото и видеоматериалов.

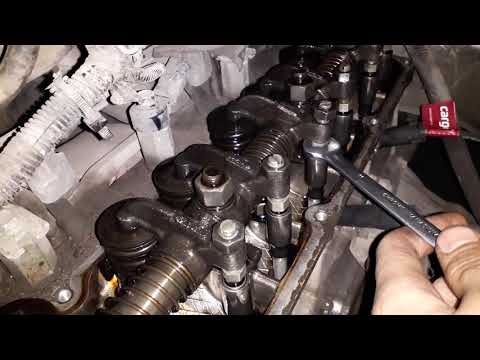

Для тех кто не любит читать, ниже приведено подробное видео:

Необходимый инструмент:

отвертка.
ключ рожковый (10,12,13,14).
щупы измерительные на 0.35 и 0.45мм.

Необходимые запчасти и расходные материалы:

прокладка клапанной крышки. (обязательно).
герметик (если устанавливаете резиновую прокладку).
шланг отвода картерных газов (если высох).
шпильки, шайбы от умз 421, гайки, шайбы гровера (по желанию, если хотите убрать подтеки масла).

Как на змз-402 осуществляется регулировка клапанов?

Внимание — регулировка клапанов выполняется на холодном двигателе!

Снимаем клапанную крышку.
Подводим поршень в первом цилиндре верхней мёртвой точке такта сжатия.

Самый простой способ определить верхнюю мертвую в первом цилиндре — подвести метку на шкиве (демпфере) к отливке на передней крышке и сняв крышку трамблера убедиться, что бегунок смотрит на свечной провод идущий к первому цилиндру.

По большому счету можно это и не делать, достаточно совместить метку, при снятой клапанной крышке поболтать толкатели чтобы понять какие свободны (на инжекторе так и делал).

Если вы не видите метку, верхнюю мертвую точку можно найти вывернув свечу из цилиндра и вставив ответртку в свечной канал провернуть коленчатый вал.

Регулируем выпускной клапан первого цилинда (0.35 мм.), выпускной клапан второго цилиндра (0.45мм), впускные клапаны первого и третьего цилиндров (0.45мм).
Проворачиваем коленчатый вал на 360 градусов (полный оборот т.е. снова ставим на эту-же метку)
Регулируем тепловой зазор выпускного клапана четвертого цилиндра (0.35 мм),выпускного клапана третьего цилиндра (0.45 мм), впускных клапанов второго и четвертого цилиндров (0.45 мм).
Закрываем клапанную крышку, собираем навесное оборудование.

Если после прогрева вы слышите подстукивание клапанов допустимо уменьшить тепловой зазор с 0.45мм до 0.4мм. уменьшать зазор крайних клапанов нежелательно (сильно увеличивается вероятность прогара).

Небольшой тюнинг.

Двигатель змз-402 широко известен своей способностью поливать маслом дорогу, порой, кажется, что масло может просачиваться через стенки блока. Именно поэтому я, в начале статьи, рекомендовал купить шпильки и шайбы от двигателя умз-421.

Ранее, когда я сам регулировал клапаны, всем автовладельцам я рекомендовал переделывать стандартное винтовое крепление клапанной крышки на шпильки и гайки от УМЗ.

Никакой сложности в переделке нет, всё устанавливается БОЛТ-ON.

За место винтов заворачивайте шпильки от УМЗ.
На них одеваете прокладку (лучше пробковую, я пришел к этой переделке так как так ее монтаж значительно ускоряется).
Устанавливаете на место клапанную крышку.
Последовательно устанавливаете шайбы от УАЗ, гроверы и закручивайте гайки.

Плюсы переделки:

нет риска свернуть слабую резьбу в ГБЦ при установке клапанной крышки
значительно сокращается течь масла, так как, благодаря шайбам от УМЗ, меньше деформируется клапанная крышка.
упрощается установка пробковой прокладки.

Как часто необходимо регулировать клапаны?

Заводом-изготовителем установлен регламент по регулировке клапанного механизма — один раз 15. 000 км, но, на практике, обычно клапана регулируют раз 40.000 км, или когда они застучат, в зависимости от того что случится раньше. При использовании гбо рекомендуется соблюдать регламент!

Особенности регулировки клапанов на змз-402 при установленном ГБО?

На тематических форумах часто можно найти рекомендацию — увеличить на 0,05 мм тепловой зазор для выпускных клапанов. в качестве обоснования увеличения теплового зазора, указывается повышенная температура горения газа.

делать это ни в коем случае не надо — разница в температуре выхлопа между бензином и газом не более 10%, вот вам наверное картинка:

Поверьте 10% в температуре выхлопа, это не существенная разница, а увеличенный зазор в клапанном механизме будет раздражать неприятным стуком, постоянно сбивающейся регулировкой и ускоренным износом.

Заключение.

На этом у меня сегодня всё. Я надеюсь что статья была вам полезна и полностью ответила на вопрос как на змз-402 осуществляется регулировка клапанов. если у вас остались вопросы или если вы хотите дополнить статью — пишите комментарии.

С уважением, администратор https://life-with-cars.ru

Регулировка клапанов 402 на Волге ГАЗ 3110

Если есть желание сэкономить, то придется самому разобраться и отрегулировать клапана, но процесс, конечно, не простой и если нет инструментов и опыта в ремонте автомобилей, то лучше сразу эту процедуру сделать на СТО. А если есть смелость и желание самому отрегулировать клапана 402-го мотора, то далее будут все необходимые рекомендации.

Для чего нужно регулировать клапана мотора ЗМЗ 402

ЗМЗ – Заволжский моторный завод, который выпускает довольно надежные и неприхотливые моторы, и 402-й двигатель служит тому подтверждением. Этот мотор настолько прост, что регулировка клапанов ЗМЗ 402 может успешно осуществиться своими руками в собственном гараже. В моторе 4 цилиндра, карбюратор, конструкция примерно такая же, как и на очень древних автомобилях, но все равно были применены некоторые новшества, которые дали возможность ГАЗ 3110 неплохо ездить среди современных автомобилей. В Газели кстати, тоже установлен этот мотор.

Но регулировать зазоры клапанов ЗМЗ 402 приходится потому, что в ГРМ нет гидрокомпенсаторов. Сама регулировка зазоров нужна для того, чтобы:

цилиндры наполнялись горючей смесью в полном объеме;
обеспечивалась максимальная компрессия;
а на выпускном такте отработанные газы будут отлично удаляться.

Если клапана неотрегулированы, то будет ощутима потеря в мощности. Поэтому делая тюнинг Волги 31 10, надо обязательно регулировкой клапанов. Если зазор будет сильно увеличен, то возможно прогорание клапанов, что приведет к серьезному ремонту мотора. Чтобы этого не случилось лучше вовремя сделать регулировку клапанов на ЗМЗ 402 – каждые 20 000 км. Также регулировку надо делать после ремонта мотора, после замены маслоотражательных колпачков, а также если появился подозрительный стук под клапанной крышкой.

Многие автомобилисты могут по звуку определить, что пришло время регулировки клапанов 402 двигателя.

Если зазоры увеличенные, то слышен звонкий звук металла, если же зазоры уменьшенные, то звук будет наоборот – глухим.

Необходимые вещи для регулировки клапанов

Зазоры клапанов ЗМЗ 402 надо регулировать при холодном моторе, когда температура двигателя такая же, как и температура воздуха. Также понадобятся такие инструменты:

отвертка;
гаечные ключи;
измерительные щупы;
заводная рукоятка.

Перед регулировкой клапанов ЗМЗ 402 еще надо сделать такие действия:

для установки заводной рукоятки надо снять номер;
открутить свечи, чтобы легче было коленвал прокручивать;
убрать крышку распределителя зажигания, для того, чтобы нанести метки, показывающие, в каком положении находятся поршни;

отключить аккумулятор.

Регулировка клапанов 402 двигатель ЗМЗ

Для каждого цилиндра своя величина тепловых зазоров, далее более подробно для какого клапана необходим какой зазор:

После того, как определись с величиной зазора пора приступать к регулировке, здесь будет несколько этапов.
Первый этап – снять корпус воздушного фильтра для начала, для этого потребуется:

с помощью отвертки открутить хомут, который крепится к шлангу для отвода газов, снять этот шланг;

снять крышку корпуса фильтра, для этого надо 5 зажимов разъединить;
достать фильтр;
ослабить хомут на заборе воздуха с помощью отвертки;
стопорные шайбы надо отогнуть при помощи отвертки, также ключом на 10 открутить 3 гайки.
снять корпус воздушного фильтра.

Этап 2 – продолжение подготовки к регулировке:

надо отсоединить шланг вакуумного регулятора от датчика-распределителя зажигания;
отсоединить шланг, отводящий картерные газы;
снять крышку ГРМ, для этого надо 10-м ключом 6 болтов открутить;
снять прокладку.

Этап 3 – регулировка клапанов на волге, а именно тепловых зазоров:

выставить поршень 1-го цилиндра в положение верхней мертвой точки, чтобы это сделать – надо с помощью заводной ручки так повернуть коленвал, чтобы совпали 3-я метка на шкиве и ребро-указатель на крышке распределительных шестеренок. Причем надо проследить, чтобы бегунок распределителя был на уровне контакта 1-го цилиндра. Если этого не произошло, то надо прокрутить коленвал еще на 360 градусов, при этом 2 клапана надо держать закрытыми;
затем надо открутить гайку регулировочного винта клапанного механизма на 1-м цилиндре, для этого надо ключ на 14, винт надо открутить на 1-2 оборота. После этого надо вставить щуп нужного размера между клапанным стержнем и коромыслом. Затем надо закрутить винт до того момента, когда щуп будет передвигаться в зазоре с небольшим усилием.

отпустить контргайку регулировочного винта клапанного механизма 1-го цилиндра ключом на 14 и отвернуть винт на 1-2 оборота. Вставить щуп соответствующего размера между коромыслом и клапанным стержнем и закрутить винт до момента, когда щуп с небольшим усилием будет двигаться в зазоре;
тоже самое надо проделать и для второго клапана 1-го цилиндра;
затем надо повернуть коленвал на 180 градусов и отрегулировать клапана 2-го цилиндра в таком же порядке, как и с первым цилиндром;
далее еще раз повернуть коленвал на 180 градусов и сделать корректировку зазоров для 4-го цилиндра;

еще раз повернуть коленвал на 180 градусов и выставить нужный зазор для 3-го цилиндра.

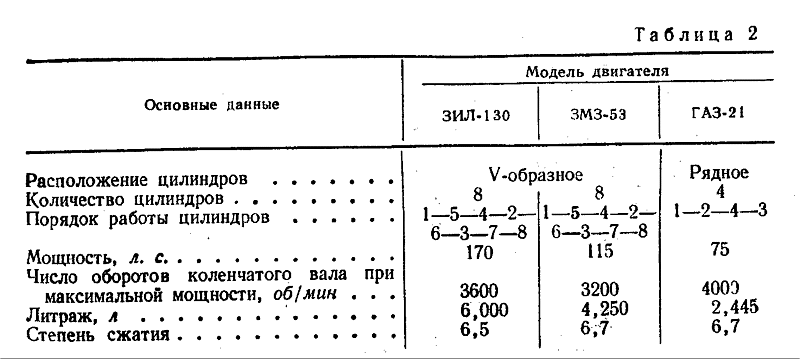

Для двигателя ЗМЗ 402 важно делать регулировку зазоров именно в таком порядке цилиндров: 1, 2, 4, 3.

После того, как все зазоры клапанов отрегулированы надо включить мотор и прогреть его, сделать небольшую обкатку, если результат не радует, то придется регулировку клапанов ЗМЗ 402 заново переделать.

Далее более подробно на видео про регулировку клапанов 402 двигатель:

Регулировка зазоров клапанов двигателя 402 ГАЗ-3110

Регулировку теплового зазора между клапанами и коромыслами выполняем при ремонте ГБЦ.

Так же при появлении стука в районе клапанной крышки

При увеличенном зазоре появляется характерный звонкий стук.

При маленьком зазоре между клапанами и коромыслами двигатель будет как бы «зажат», или еще говорят – «тупой».

При этом будет снижена его мощность и приемистость, повышенный износ клапанного механизма.

Регулировка проводится на холодном двигателе.

Снимаем корпус воздушного фильтра карбюратора для этого:

1. Отверткой ослабляем затяжку хомута и снимаем шланг отвода картерных газов.

«Отщелкиваем» пять зажимов, и снимаем крышку корпуса воздушного фильтра, вынимаем фильтрующий элемент.

Отверткой ослабляем затяжку хомута и снимаем гофрированный шланг забора воздуха.

Отверткой отгибаем усики стопорных шайб, и ключом на 10 отворачиваем три гайки.

Снимаем корпус воздушного фильтра.

6. Отсоединяем трубку отвода картерных газов.

7. Отсоединяем шланг вакуумного регулятора датчика-распределителя зажигания

8. Торцевым ключом на 10 выворачиваем шесть болтов крышки головки блока

9. Снимаем крышку

10. Снимаем уплотнительную прокладку.

11. Устанавливаем поршень первого цилиндра в ВМТ.

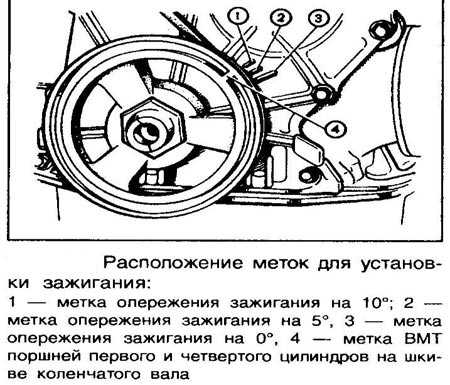

Для этого повернуть коленчатый вал так, чтобы третья метка на шкиве совместилась с приливом на крышке распределительных звездочек.

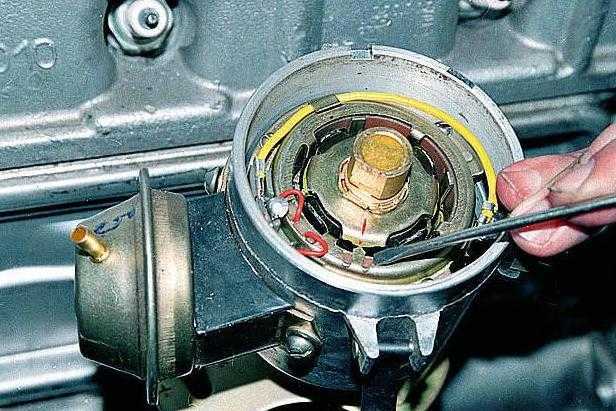

После этого снять крышку распределителя и проверить, чтобы бегунок стоял в положении контакта 1-го цилиндра. В противном случае провернуть коленвал на один оборот.

Оба клапана первого цилиндра должны быть закрыты. Коромысла свободно покачиваться.

12. Ключом на 14 отпускаем контргайку регулировочного винта и на один — два оборота отворачиваем регулировочный винт.

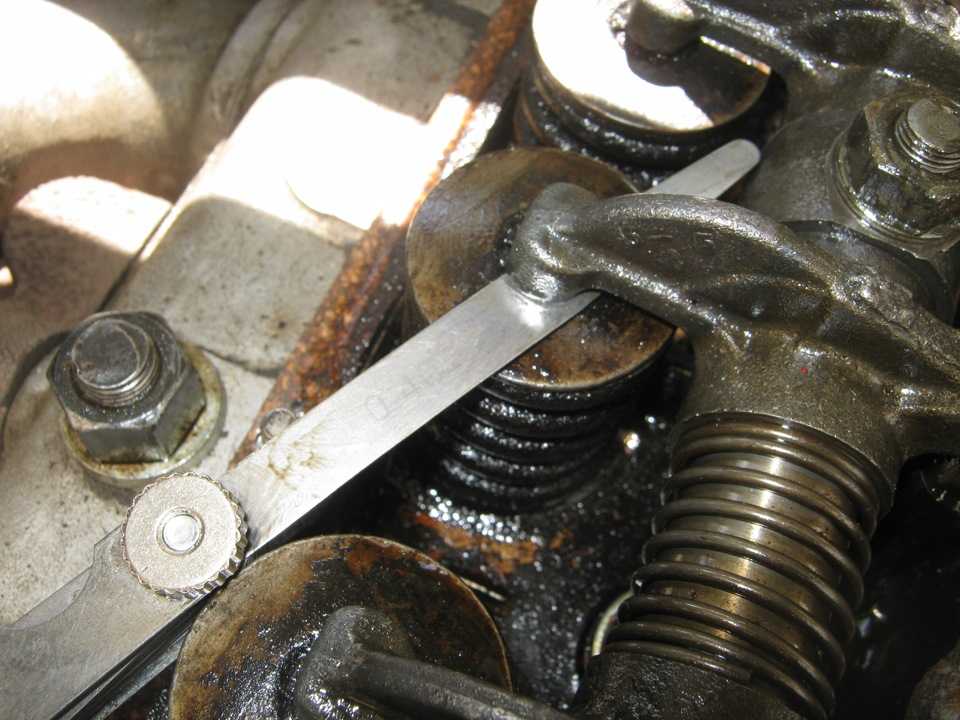

Между стержнем клапана и коромыслом вставляем щуп.

Заворачиваем регулировочный винт до тех пор, пока щуп не будет двигаться в зазоре с небольшим усилием.

13. Выставив зазор, удерживаем регулировочный винт и затягиваем контргайку и вновь проверяем зазор.

Регулируем зазоры обоих клапанов первого цилиндра.

14. Затем специальным ключом за храповик:

Провернуть коленчатый вал на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 2-го цилиндра.

Провернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 4-го цилиндра.

Провернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 3-го цилиндра.

Величина зазоров в приводе клапанов:

Порядок регулировки клапанов двигателя ЗМЗ 402

Если движок плохо запускается на холодную, свечи заливает, а во время работы силового агрегата вы слышите своеобразный звон, необходимо регулировать зазоры клапанов. Сегодня мы поможем вам понять, как выполняется регулировка клапанов на 402 двигателе, которым оснащены многие автомобили Газель. Для выполнения процедуры необходимо подготовить комплект щупов, ключ для храповика коленвала, а также прокладку крышки ГБЦ (отдельно о замене прокладки головки блока цилиндров мы уже писали). Регулировка клапанов 402 двигателя должна осуществляться исключительно на холодном моторе. Последовательность регулировки по цилиндрам выглядит так: 1-2-4-3. На 1-м и 4-м цилиндрах оптимальный зазор клапанов выпуска равен 0,35-0,4 миллиметра, а для других цилиндров он должен составлять 0,4-0,45 миллиметра.

Подготовка к регулировке клапанов

Охладить мотор, подождав несколько часов после его последнего запуска. Отключить клеммы от АКБ. Снять воздушный фильтр (отсоединить крышку фильтра, снять элементы крепления, вентиляционный патрубок картера, а также шланг вакуумного регулятора трамблера). Демонтировать корпус воздушного фильтра. Отключить от карбюратора авто тяги дроссельной и воздушной заслонок. Открутить крышку клапанов и вытащить её.

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Он также

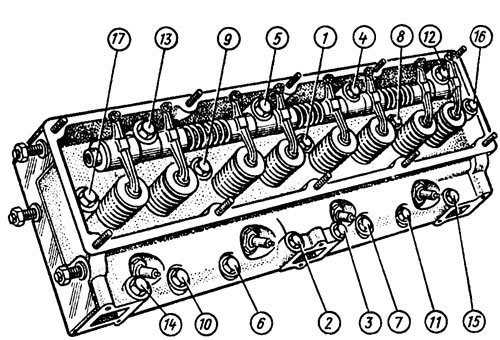

широко используется на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

распределительный вал, он вращается в пяти опорах блока цилиндров;
распредшестерня, передает движение от коленвала распределительному валу;
8 толкателей, приводятся в движение кулачками распредвала;
8 алюминиевых штанг;
ось коромысел, на которой находится сами коромысла (8 шт. ) с регулировочными винтами;
выпускные и впускные клапана, расположенные в головке блока цилиндров.

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
происходит рабочий ход;
последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;

открываем капот, снимаем корпус воздушного фильтра;
снимаем клапанную крышку, она держится на шести болтах;
прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)

регулируем оба клапана на втором цилиндре;
проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и 8) устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах. Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

Величина зазоров в приводе клапанов:

Номер цилиндра	Клапан	Величина зазора, мм
1	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40
2	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
3	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
4	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40

Нюансы регулировки клапанов на автомобилях ГАЗ

Клапана не всегда поддаются регулировке, в некоторых случаях стук остается даже при установке рекомендуемых зазоров. Причин такого явления может быть несколько:

— изношены кулачки распредвала;

— ось, на которой стоят коромысла, имеет выработку;

— носики коромысел неравномерно сработались;

— сработались сухари пружин.

Если на пяточках коромысел есть выработка, хорошо отрегулировать клапана с помощью щупов не получится, в таком случае следует пользоваться индикатором.

Когда есть дефекты на кулачках распредвала, избавиться от клапанного стука не получится, даже если делать регулировку с помощью индикатора. В этом случае требуется только замена распределительного вала, и никакие регулировки здесь не помогут. Если сработались сухари пружин, отрегулировать зазоры также не удастся, так как коромысла будут упираться не в клапан, а в чашку клапанной пружины. Этот дефект можно устранить установкой новых сухарей.

Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»?

голова Любой мало-мальски уважающий себя автолюбитель знает, что своевременное выполнение определенных мероприятий по обслуживанию обеспечивает безаварийную работу личного транспортного средства. В полной мере это касается корректировки элементов газораспределительного механизма, а именно – зазоров между клапанами и коромыслами. Поскольку данная операция в автосервисе обойдется в существенную сумму, то описанные ниже рекомендации и порядок их выполнения помогут сделать работу самостоятельно и сэкономить деньги.

Двигатель автомобиля ГАЗ 3110 и зачем нужна настройка клапанного механизма?

Силовые агрегаты Заволжского моторного завода 402-й серии пользуются популярностью в среде автолюбителей благодаря своей неприхотливости и возможности ремонта в гаражных условиях. Хоть классическая четырехцилиндровая компоновка и карбюраторная система впрыска ведут свою родословную с конца 50-х годов, современные технологии и ряд доработок позволили «старичку» вполне быть пригодным для динамичной езды. В этом запросто можно убедиться за рулем «Волги» или «Газели».

Однако отсутствие в системе газораспределения гидрокомпенсаторов, вынуждает владельцев этих авто с двигателем ЗМЗ 402 периодически выполнять регулировку клапанов, чтобы обеспечить:

оптимальное наполнение цилиндра горючей смесью при впускном такте;
максимальную компрессию при рабочем цикле;
наилучшее удаление отработанных газов при выпускном такте.

Минимальные отклонения этих показателей ведут, в лучшем случае, к потере мощности и приемистости. Значительные нарушения теплового зазора между коромыслом и клапанным стержнем могут повлечь прогорание клапана, что связано со значительными временными и денежными тратами. Поэтому лучше заранее предотвратить подобную ситуацию, для чего достаточно знать, когда нужно проводить регулировочные работы:

через каждые 20 тыс. км пробега;
после любого ремонта двигателя;
при появлении постороннего стука в области клапанной крышки;
после замены изношенных маслоотражательных колпачков.

Опытные шоферы даже по звуку определяют, когда нужна на ЗМЗ 402 регулировка клапанов и какой зазор на данный момент установлен:

увеличенный – звонкий металлический звук;
уменьшенный – глухой или, как говорят мастера, «тупой» звук.

Что нужно подготовить для работы?

клапана Первое условие, которое должно соблюдаться при выполнении настроек – это холодный двигатель, то есть, когда его температура будет одинакова с температурой окружающей атмосферы.

Теперь стоит подумать и подготовить необходимый инструмент:

заводная рукоятка;
набор измерительных щупов;
отвертка;
набор гаечных ключей.

После того, как необходимое оборудование собрано, нужно выполнить несколько пунктов подготовительных мероприятий:

открутить номерной знак, чтобы установить заводную рукоятку;
вывернуть свечи, чтобы облегчить процедуру проворачивания коленвала;
снять крышку распределителя зажигания, чтобы нанести метки, соответствующие положению поршней в ВМТ;
отсоединить «минус» АКБ.

Как происходит регулировка клапанов на двигателе ЗМЗ 402 автомобиля «Волга»?

Величины тепловых зазоров между коромыслами и клапанными стержнями данной силовой установки указаны в таблице:

Теперь можно приступать к регулировочным работам, которые состоят из нескольких этапов. В первую очередь необходимо демонтировать корпус воздушного фильтра. Технологическая карта этого процесса состоит из следующих пунктов:

ослабить отверткой хомут крепления шланга для отвода газов и снять его;
разъединить 5 зажимов крышки корпуса фильтра и снять ее;
вынуть фильтрующий элемент;
ослабить отверткой хомут забора воздуха;
отогнуть отверткой стопорные шайбы и отвернуть 3 гайки при помощи ключа на 10;
демонтировать корпус.

Несколько следующих операций по регулировке клапанов на силовом агрегате серии ЗМЗ 402 также носят подготовительный характер:

отсоединить от датчика-распределителя зажигания шланг вакуумного регулятора;
отсоединить шланг отвода картерных газов;
на крышке газораспределительного механизма отвернуть 6 болтов при помощи торцевого ключа на 10 и снять ее;
удалить прокладку.

После выполнения всех вышеприведенных переходов следует приступить непосредственно к корректировке тепловых зазоров клапанов:

установить поршень 1-го цилиндра в положение ВМТ, для чего повернуть коленвал заводной ручкой так, чтобы третья метка на шкиве совпала с ребром-указателем на крышке распределительных шестерен, при этом бегунок распределителя должен находиться на уровне контакта 1-го цилиндра. В противном случае следует повернуть коленвал еще на 360°, оба клапана должны быть закрыты;
отпустить контргайку регулировочного винта клапанного механизма 1-го цилиндра ключом на 14 и отвернуть винт на 1-2 оборота. Вставить щуп соответствующего размера между коромыслом и клапанным стержнем и завернуть винт до момента, когда щуп с небольшим усилием будет двигаться в зазоре;
удерживая регулировочный винт, закрутить контргайку и снова проверить зазор. Таким же образом отрегулировать второй клапан 1-го цилиндра;
повернуть коленвал на 180° и выполнить регулировку клапанов 2-го цилиндра двигателя ЗМЗ 402 в том же порядке;
повернуть коленвал еще на 180° и откорректировать тепловые зазоры на 4-м цилиндре;
сделать оборот еще на 180° и установить нужный зазор между клапанным стержнем и коромыслом на 3-м цилиндре.

Важно! Правильное выполнение регулировочных работ заключается в соблюдении очередности цилиндров, а именно – 1-2-4-3. По окончании процедуры следует прогреть мотор и сделать пробную поездку, в случае неудовлетворительного результата корректировку зазоров повторить.

Процедура регулировки клапанов

::::

ПРАВИЛЬНЫЙ способ

Клиенты часто спрашивают, как правильно регулировать зазоры клапанов на их двигателях. Кажется, что любой, кого они спрашивают, предлагает другую процедуру. Информация и пошаговая процедура, представленные ниже, должны помочь почти всем, кто читает эту статью, понять — от опытного механика или гонщика до мастера, пытающегося сделать это впервые.

Пожалуйста, прочтите эту статью до конца, чтобы понять правильные процедуры регулировки клапанов для большинства двигателей.

Введение в регулировку цельнолитых и гидравлических подъемников:

Ниже описан самый простой способ регулировки гидравлического или цельнолитого распределительного вала, будь то плоский толкатель или роликовый кулачок. Однако ПЕРВЫЙ шаг — забыть всю старую информацию, которую мы получили от других людей, книг и того, чему нас учили в прошлом инструкции по эксплуатации.

Неверная интерпретация представленной ниже информации или попытка объединить шаги, которые я представляю вам ниже, со старыми знаниями, могут создать для вас дополнительные проблемы и путаницу. Затем рассмотрите те факторы, которые могут повлиять на зазор клапана, потому что вам понадобится базовая здравый смысл понимание терминов и функций, прежде чем мы углубимся в это.

Перед тем, как приступить к регулировке клапанов, необходимо рассмотреть другие вопросы. Просто поставить гаечный ключ на что-то и попытаться следовать карте камеры, руководству по ремонту или совету друга или родственника недостаточно. Мы начнем с основ работы valetrain, ответив на несколько важных вопросов.

Какой тип камеры вы используете? (Гидравлический, цельный, гидравлический ролик, сплошной ролик, грибовидный толкатель)

Используем ли мы алюминиевые головки?
Используются ли правильные компоненты клапанного механизма?
ВСЕ ли наши детали клапанного механизма находятся в надлежащем рабочем состоянии?
Подходят ли наши клапанные пружины по размеру и натяжению для распределительного вала и рабочих оборотов?
Для какого типа вождения (или гонок) мы собираемся использовать двигатель?
Есть ли у нас надлежащие инструменты и базовые знания, необходимые для регулировки клапанов?

Последнее очень важно. Если после прочтения этого вы все еще немного запутались, обратитесь за помощью или попросите кого-нибудь сделать это. По крайней мере, вы можете попросить кого-то, кто более осведомлен, провести вас через процесс, который мы здесь описываем, чтобы убедиться, что вы понимаете процедуру. Если вам интересно, что может пойти не так, вот краткое описание того, что может произойти:

Плохая работа двигателя и низкая производительность
Неудачный тест на смог (если это транспортное средство, разрешенное для движения по дорогам общего пользования)
Прогоревший выпускной клапан(ы)
Сломанные компоненты клапанного механизма (пружины, толкатели, толкатели, распределительный вал)
Ограниченный или сокращенный срок службы компонентов клапанного механизма
Чрезмерный износ направляющей клапана и седла клапана
Взрыв двигателя
Проиграть важную гонку!
Опустошить или серьезно повредить ваш банковский счет

Приведенный выше список, хотя и довольно прост для понимания, должен нас напугать! Требуется всего несколько тысячных долей дюйма (0,001 дюйма) погрешности регулировки, чтобы вызвать одну или несколько проблем, перечисленных выше.

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ:

Для тех из нас, кто работает с двигателями Ford, GM LS-серии и другими двигателями, в которых используется «нерегулируемый» клапанный механизм… МЫ ДОЛЖНЫ убедиться, что наш механик правильно выполнил свою работу при установке высоты штока клапана, а затем МЫ ДОЛЖНЫ также проверьте правильную глубину плунжера при использовании гидравлических подъемников. Если мы перейдем на твердые подъемники, мы обязательно перейдем на регулируемый клапанный механизм (я бы также сказал, что переход на регулируемый клапанный механизм обязателен во ВСЕХ гоночных приложениях, а также в любом приложении, где мы хотим иметь точный контроль нашей настройки зазора клапана). ). Если этого не делать, то напрашивается серьезные проблемы!

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ:

Я написал эту статью несколько задом наперед, и у меня есть на то веская причина. Я хочу познакомить вас с процедурой, а затем описать , как работает, и , почему работает. Опыт работы с нашими клиентами научил меня тому, что хотя я и просил вас, читатель этой статьи, забыть то, чему вас, возможно, учили, такие грандиозные просьбы с моей стороны случаются редко. Для некоторых весь опыт регулировки клапанного механизма двигателя достаточно сбивает с толку.

Вместо этого я познакомлю читателя с процедурой, чтобы он задумался о том, как это работает.

Пожалуйста, прочитайте ВСЮ статью, прежде чем приступать к регулировке клапанов!

ДВИГАТЕЛЬ ВЫКЛЮЧЕН Процедура регулировки клапана – быстрый и точный способ:

Во-первых, просмотрите приведенную ниже простую таблицу для двигателей Chevy с малым и большим блоком. Вы понимаете, что он описывает? Более подробное объяснение следует под диаграммой. Для других двигателей вы будете использовать порядок запуска, который соответствует вашему двигателю, чтобы создать аналогичную диаграмму. Эта таблица основана на «противоположных» цилиндрах вашего порядка зажигания. (см. ниже)

Регулировка впускного клапана: ДВИГАТЕЛЬ ВЫКЛЮЧЕН!

с впускным клапаном цилиндра №1 при полном подъеме клапана …. Отрегулируйте впускной клапан №6
с впускным клапаном цилиндра № 8 при полном подъеме клапана …. Отрегулируйте впускной клапан № 5
с впускным клапаном цилиндра № 4 при полном подъеме клапана …. Отрегулируйте впускной клапан № 7
с впускным клапаном цилиндра №3 при полном подъеме клапана …. Отрегулируйте впускной клапан №2
с впускным клапаном цилиндра № 6 при полном подъеме клапана …. Отрегулируйте впускной клапан № 1
с впускным клапаном цилиндра № 5 при полном подъеме клапана …. Отрегулируйте впускной клапан № 8
с впускным клапаном цилиндра № 7 при полном подъеме клапана …. Отрегулируйте впускной клапан № 4
с впускным клапаном цилиндра № 2 при полном подъеме клапана . … Отрегулируйте впускной клапан № 3

Регулировка выпускного клапана: ДВИГАТЕЛЬ ВЫКЛЮЧЕН!

Вы заметите, что это та же процедура и последовательность, что и для впускных клапанов, перечисленных выше. Только теперь вы регулируете ТОЛЬКО выпускные клапана одинаково.

с выпускным клапаном цилиндра № 1 при полном подъеме клапана …. Отрегулируйте выпускной клапан № 6
с выпускным клапаном цилиндра № 8 при полном подъеме клапана …. Отрегулируйте выпускной клапан № 5
с выпускным клапаном цилиндра № 4 при полном подъеме клапана …. Отрегулируйте выпускной клапан № 7
с выпускным клапаном цилиндра №3 при полном подъеме клапана …. Отрегулируйте выпускной клапан №2
с выпускным клапаном цилиндра № 6 при полном подъеме клапана …. Отрегулируйте выпускной клапан № 1
с выпускным клапаном цилиндра № 5 при полном подъеме клапана …. Отрегулируйте выпускной клапан № 8
с выпускным клапаном цилиндра № 7 при полном подъеме клапана . … Отрегулируйте выпускной клапан № 4
с выпускным клапаном цилиндра № 2 при полном подъеме клапана …. Отрегулируйте выпускной клапан № 3

Объяснение:

Во-первых, несколько терминов и слов, чтобы понять их значение в этой статье:

Полный подъем — Клапан ОТКРЫТ, и подъемник будет находиться на вершине (самая высокая точка) выступа кулачка.

ВМТ — Верхняя мертвая точка, или когда поршень находится в верхней части цилиндра и оба (все) клапана этого цилиндра закрыты.

Решетка — Зазор (время охлаждения) между кончиком штока клапана и коромыслом.

Zero Lash — Нет зазора, коромысло плотно прилегает к подъемнику. На гидравлическом спасателе плунжер находится в крайнем верхнем нейтральном положении (не сжат)

На графике выше мы видим, что регулировка производится на «противоположных» клапанах по циклу вращения двигателя. В двигателях Chevrolet с малым и большим блоком используется порядок зажигания 1-8-4-3-6-5-7-2 . Что вы собираетесь сделать, так это разделить порядок на две части порядка стрельбы. Это «точные» противоположности, которые помещают противоположный клапан в правильное место для регулировки, то есть на заднюю сторону (основной круг или пятку) кулачка (см. Изображение слева).

Используя приведенную ниже диаграмму (общий порядок работы Chevy V8, описанный выше), вы увидите, что № 1 находится напротив № 6, и наоборот на других цилиндрах в последовательности через порядок зажигания. Это справедливо как для впускных, так и для выпускных клапанов.

Эта процедура подходит для большинства двигателей V8 и V6. На небольшой диаграмме ниже показаны противоположные цилиндры для двигателя Chevy V8 с малым или большим блоком с указанным выше порядком работы. Это показывает вам простую версию приведенного выше «противоположного» списка.

1 «-» 6

8 «-» 5

4 «-» 7

3 «-» 2

Для других двигателей приведены некоторые общие и противоположные порядки зажигания. ПОЖАЛУЙСТА, ПРОВЕРЬТЕ порядок работы вашего двигателя. Не полагайтесь на приведенный ниже список.

ДВИГАТЕЛЬ	ПРИКАЗ НА ВЫСТРЕЛ	ПРОТИВОПОЛОЖНОСТИ
АМС (большинство) V8	1-8-4-3-6-5-7-2 (как в примере выше)
Бьюик V8 (большинство)	1-8-4-3-6-5-7-2 (как в примере выше)
Chrysler Big Block и Hemi V8	1-8-4-3-6-5-7-2 (как в примере выше)
Крайслер Смолл Блок V8	1-8-4-3-6-5-7-2 (как в примере выше)
Олдсмобиль (1967-позже) V8	1-8-4-3-6-5-7-2 (как в примере выше)
Понтиак (1955-1981) V8	1-8-4-3-6-5-7-2 (как в примере выше)

Форд 5,0 л HO, 351W, 351C, 351M, 400 V8	1-3-7-2-6-5-4-8	1 и 6; 3 и 5; 7 и 4; 2 и 8
Ford (большинство других) V8	1-5-4-2-6-3-7-8	1 и 6; 5 и 3; 4 и 7; 2 и 8

Значение положения атлета

Если положение толкателя на кулачке распределительного вала находится в другом месте, кроме пятки (обратите внимание на изображение выше), где при регулировке НЕТ контакта рампы, установка зазора будет неправильной. Это положение требуется для каждого клапана, прежде чем вы попытаетесь выполнить регулировки. Приведенная выше схема и процедура гарантируют, что подъемник находится на задней стороне выступа кулачка для каждого клапана.

В прошлом учитель автомастерской или руководство по обслуживанию часто давали нам указания установить каждый цилиндр в ВМТ (поршень в верхней мертвой точке), а затем отрегулировать оба клапана для этого цилиндра. Однако мы часто обнаруживаем, что это неправильная процедура для получения надлежащей регулировки зазоров, особенно на современных двигателях или агрессивных профилях распределительных валов. На изображении справа показано требуемое положение кулачка по отношению к толкателю, обеспечивающее правильную регулировку зазора клапана.

Убедившись, что подъемник расположен на пятке кулачка, вы гарантируете, что регулируемый клапан полностью закрыт. Любое другое положение и настройки НЕ будут точными.

Как насчет фактической процедуры корректировки?

Гидравлические распределительные валы :

Пришло время описать фактическое вращение гаечного ключа. Сколько из нас читали или учились, что с распределительным валом с гидравлическим подъемником мы должны отрегулировать его до уровня, при котором есть небольшое сопротивление толкателя (нулевой зазор), а затем повернуть его на 3/4 или полный оборот? Изначально меня тоже учили неправильно, как инструкторы, так и следуя неточным процедурам в различных руководствах по ремонту. Когда мы следовали этим методам, наша регулировка, вероятно, слегка приоткрывала клапаны, предотвращая их полное закрытие! Наши клапаны были отрегулированы неправильно!

Типичный гидравлический подъемник требует регулировки, которая составляет примерно половину доступного хода плунжера. Если средний поршень гидравлического подъемника имеет диапазон хода 0,060 дюйма (шестьдесят тысяч дюймов) от полного сжатия до его статической высоты, когда седло толкателя упирается в стопорное кольцо, половина этого расстояния будет составлять +/- 0,030 дюйма. (тридцать тысяч дюймов). Это означает, что мы должны отрегулировать клапаны так, чтобы они находились между глубиной, на которую опускается плунжер в толкателе. При слишком тугой регулировке (поршень полностью сжат) клапаны остаются приоткрытыми и не закрываются до конца. Это устраняет важное время охлаждения (зазор), которое отводит тепло от штока клапана.

Если регулировка слишком слабая, клапанный механизм будет шумным, и может произойти повреждение наконечника клапана (верхняя часть штока клапана), коромысла, толкателя, седла толкателя, толкателя и кулачков распределительного вала.

Как добиться глубины плунжера 0,030″ или центрированной глубины? На только что собранных двигателях я фактически буду использовать циферблатный индикатор и измерять расстояние перемещения на новом подъемнике. На собранном двигателе, особенно на уже установленном в автомобиле, это это сложнее сделать

У меня есть две процедуры, которые я использую для регулировки гидрокомпенсаторов. Один использует «чистый» метод с выключенным двигателем, а другой — грязный способ с работающим двигателем и разбрызгиванием масла повсюду. Я предпочитаю «чистую» настройку и использую грязный способ только в крайнем случае.

Для беспорядочного метода я изготавливаю на заказ использованные клапанные крышки, маслоотражатели и другие приспособления, чтобы сохранить масло в двигателе. Предотвращение разбрызгивания масла по всему моторному отсеку и по земле может быть напряженной работой, требующей внимания и планирования!

Двигатель «ВЫКЛ.» Советы по регулировке гидравлического подъемника:

Если двигатель собран и установлен на транспортном средстве, прогрейте двигатель, запустив его, пока он не прогреется до рабочей температуры (примерно 15 минут). «Холодные» регулировки следует использовать только на новых двигателях в качестве предварительной регулировки на моторном стенде. После запуска нового двигателя и завершения процедур первоначальной обкатки рекомендуется отрегулировать клапаны «на горячую».

Подготовьте все необходимые инструменты и быстро снимите клапанную крышку (крышки), пока двигатель прогрет до рабочей температуры.
Начните процедуру регулировки, используя приведенную выше таблицу или другую, соответствующую вашему порядку зажигания и противоположным.
С впускным клапаном № 1 в ПОЛНОМ ПОДЪЕМЕ — Это означает, что вы проворачиваете двигатель вручную, пока впускной клапан на цилиндре № 1 не откроется полностью (наблюдайте, как коромысло давит на верхнюю часть штока клапана, сжимая пружину клапана, пока он не перестанет двигаться вниз) — и отрегулируйте впускной клапан на «противоположном по порядку зажигания» цилиндре. Всегда помните, что порядок работы двигателя с противоположным клапаном зависит. Знайте порядок работы вашего двигателя!
Перейти к противоположному цилиндру. В этой технической статье в качестве примера используется общий порядок зажигания для двигателей Chevy с малым и большим блоком, поэтому это будет цилиндр № 6.
Ослабьте гайку коромысла (при использовании роликовых коромыслов обычно имеется контргайка, которую необходимо сначала ослабить с помощью шестигранного ключа) на впускном клапане №6.
Возьмитесь двумя пальцами и покрутите между ними толкатель вперед и назад, чтобы почувствовать сопротивление.
Осторожно затяните регулировочную гайку и ОСТАНОВИТЕСЬ , когда вы чувствуете сопротивление в толкателе, поскольку он оказывает давление на гнездо в коромысле и подъемнике, это считается «нулевым зазором».
Поверните ключ на 1/8–1/4 оборота (см. ниже) для производительных, гоночных или высокоскоростных приложений. Поверните гаечный ключ на 1/4–1/2 оборота для стокового или мягкого уличного применения. Для приложений, которые регулярно работают на постоянно высоких оборотах, используйте немного более легкую настройку (1/8 оборота).
Если в вашем клапанном механизме используются полизамки, не забудьте установить (вплотную) винт с внутренним шестигранником
Настройка этого клапана завершена!
МЕДЛЕННО проверните двигатель рукой до следующего цилиндра/клапана в порядке включения.
Повторите описанные выше шаги, начиная с №3 по №10, но используйте следующий цилиндр в последовательности. В нашем примере Chevy V8 это впускной клапан восьмого цилиндра
Пройдите через все впускные клапаны, а затем повторите процедуру для выпускных клапанов.

Что такое 1/4 оборота? (см. изображение ниже)

Это еще одна область, которой неправильно учили в автомагазинах и очень дорогих руководствах по обслуживанию с 1950-х годов. Представьте стрелки на часах. У вас есть очевидные позиции 12:00, 3:00, 6:00 и 9:00 часов, а также числа между этими точками. Начните с гаечного ключа в положении 12:00 и поверните его по часовой стрелке до положения 6:00, которое вы только что сделали на 1/2 оборота. Переход от 12:00 до 3:00 составит 1/4 оборота. Во многих мануалах написано регулировать клапана от трех четвертей до одного полного оборота… ЭТО НЕПРАВИЛЬНО!!!!

Выполните эту процедуру одинаково для всех впускных клапанов, затем таким же образом отрегулируйте выпускные клапаны.

МЕРЫ ПРЕДОСТОРОЖНОСТИ: При работе со старыми двигателями с большим пробегом или двигателями, в которых используются некачественные толкатели, может возникнуть ситуация, при которой толкатели сбрасывают давление (слив масла из корпуса толкателя), что приводит к неточной регулировке клапана. Масло должно оставаться в гидрокомпенсаторе для достижения точной регулировки зазора клапана. Если неоднократные попытки отрегулировать клапаны с помощью процедуры «холодной регулировки» не увенчались успехом, причиной может быть прокачка толкателей. существуют два варианта решения этой проблемы. ОДИН: замените толкатели или ДВА: отрегулируйте клапаны, используя описанный ниже метод «ГОРЯЧЕГО» запуска.

СОВЕТ: Один из способов определить, происходит ли это (вытекает или нет масла), — наблюдать за коромыслом, поворачивая ключ на 1/8–1/2 оборота. Если коромысло толкает вниз шток клапана вместо толкателя, вы открываете клапан, а не регулируете толкатель!

Двигатель РАБОТАЕТ Регулировка гидравлического подъемника:

Так ты действительно любишь маслянистую кашу? Это должно быть одной из самых неприятных процедур обслуживания, если вы не планируете должным образом заранее.

Некоторые полезные советы:

Регулируйте только одну сторону двигателя за раз.
Используйте масляные ограничители (дефлекторы) на коромыслах или, что еще лучше, разрезанную старую клапанную крышку, имеющую вырез в верхней части для облегчения доступа к регулировке И масляные дефлекторы
Сохраняй спокойствие… ты обожжешься, ты устроишь беспорядок, и ты НЕ БУДЕШЬ ждать, чтобы сделать это снова, особенно если ты облажался в первый раз.
Использование стетоскопа механика может существенно облегчить эту процедуру, особенно если двигатель работает громко или у вас проблемы со слухом.

Регулировка гидрокомпенсаторов при работающем двигателе не входит в число моих любимых занятий (как вы можете судить по тому, сколько раз я упоминаю о своем отвращении к этому делу). С учетом приведенных выше соображений вы готовы к работе:

Запустите двигатель и дайте ему прогреться.
Выключить двигатель
Снимите одну крышку клапана и установите зажимы дефлектора, нестандартную крышку клапана или любое другое устройство, которое вы используете, чтобы свести разбрызгивание масла к минимуму.
Запустите двигатель.
Начните ослаблять одну из регулировочных гаек коромысел. Вы должны услышать, как клапанный механизм начинает «стучать».
Медленно затягивайте гайку коромысла до тех пор, пока не прекратится более громкий «стук»
Поверните ключ еще на 1/8–1/2 оборота , чтобы установить глубину плунжера (преднатяг подъемника).
Продолжите (повторите) эту процедуру на каждом из оставшихся клапанов.
Выключить двигатель
Снимите устройство разбрызгивания масла и установите на место клапанную крышку
Повторите эти шаги с другой стороны двигателя (если это V8)

Если вы слышите чрезмерный шум или двигатель работает неровно и плохо, вам придется повторить процедуру. Как указано выше, если у вас есть доступ к стетоскопу механика, вы можете установить его конец в верхней части шпильки коромысла, чтобы послушать шум, создаваемый неплотной регулировкой, что облегчает поиск «нулевого» зазора.

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ. Если вы устроили беспорядок, ПОЖАЛУЙСТА, используйте экологически безопасные методы для очистки любых разливов масла, а затем проверьте уровень масла. Вы будете удивлены тем, как быстро и сколько масла может пролиться при регулировке клапанов при работающем двигателе, если вы не сможете удержать масло в двигателе!

Регулировка сплошного подъемника:

Этапы регулировки сплошного подъемника аналогичны регулировке гидравлического подъемника. Однако вместо поворота гаечного ключа на 1/8–1/2 оборота мы будем использовать щуп для проверки положения зазора.

Сначала прогрейте двигатель до рабочей температуры (около 15 минут), а затем быстро снимите обе крышки клапанов. Следуйте приведенной выше таблице регулировки. С впускным клапаном №1 в ПОЛНОМ ПОДЪЕМЕ. Это означает, что вы поворачиваете двигатель вручную до тех пор, пока впускной клапан цилиндра №1 не откроется полностью (наблюдайте, как коромысло нажимает на верхнюю часть штока клапана, сжимая пружину клапана до тех пор, пока она не перестанет двигаться вниз). Теперь вы можете отрегулировать впускной клапан на «противоположном по порядку работы» цилиндре (см. таблицу выше). Помните, что обратное зависит от порядка запуска двигателя. В этой статье я использую в качестве примера двигатели Chevy с малым и большим блоком, так что это будет цилиндр № 6. Слегка ослабьте коромысло (при использовании роликовых коромыслов обычно имеется контргайка, которую необходимо сначала ослабить с помощью шестигранного ключа).

На основании карты распредвала (спецификации распредвала предоставлены производителем распредвала) вы должны знать, какой должен быть зазор клапана в тысячных долях дюйма как для выпускного, так и для впускного клапана. Для некоторых распределительных валов эти зазоры будут одинаковыми (впускной и выпускной), а другие могут показать значение выше (больше зазора) для более горячего выпускного клапана.

Например, в карточке кулачка рекомендуется установка зазора клапана 0,022 дюйма. Возьмите щуп 0,022 дюйма и поместите его между верхней частью штока клапана и кончиком коромысла. Аккуратно опускайте коромысло «просто», пока не почувствуете сопротивление. Вы должны осторожно двигать щуп вперед и назад по стандартным коромыслам с прорезями или осторожно из стороны в сторону, если используете коромысла с роликовым наконечником. Регулировка зазора клапана не должна быть тугой — ощущение должно быть примерно таким же, как при протыкании столовым ножом куска холодного масла. Не слишком жесткий, не слишком мягкий. Полезно использовать фиксаторы коромысел типа «положительный замок» вместо обычных зажимных гаек коромысел или Nylox. Если с помощью коромысла ваша работа выполнена, переходите к следующему клапану. Если вы используете принудительные замки, удерживайте корпус замка на месте с помощью накидного или рожкового ключа (есть специальные инструменты для упрощения этой процедуры, если вы хотите потратить на них $$$), а затем осторожно затяните шестигранный ключ. установочный винт в центре позиционного замка.

ПРИМЕЧАНИЕ. В большинстве случаев установочный винт с внутренним шестигранником издает легкий щелчок, когда он затянут.

Компенсация холодного двигателя при регулировке зазора клапана

При установке нового распредвала двигатель явно будет холодным. Проблема в том, что указанные характеристики зазоров относятся к двигателю, который проработал достаточно долго, чтобы иметь нормальную рабочую температуру. Что мы можем сделать в этой ситуации? Существует стандартный поправочный коэффициент, который можно использовать, чтобы приблизить нас к требуемым настройкам. Теперь мы должны рассмотреть сплавы материалов различных деталей двигателя, потому что тепловое расширение этих компонентов по-разному влияет на зазор клапана. Поэтому поправочный коэффициент, используемый для нашей настройки зазоров, будет зависеть от того, изготовлены ли головки цилиндров и блок из чугуна или алюминия.

Возьмите «горячую» настройку, указанную в каталоге производителя кулачка или на карточке кулачка, поставляемой с распределительным валом. Используйте приведенные ниже рисунки, чтобы изменить исходные характеристики ресниц, чтобы получить «холодную» настройку ресниц.

Используя железный блок и железные головки, добавьте 0,002 дюйма
Используя железный блок и алюминиевые головки, вычтите 0,006 дюйма
Используя алюминиевый блок и головки, вычтите 0,012 дюйма

ПРЕДУПРЕЖДЕНИЕ: Эта регулировка коррекции является лишь приблизительной и предназначена только для того, чтобы «закрыть» зазор клапанов для первоначального запуска нового двигателя. После надлежащего прогрева двигателя до нормальной рабочей температуры вернитесь назад и отрегулируйте все клапаны до указанных «горячих» зазоров клапанов.

Использование зазоров клапанов для «настройки» характеристик двигателя

Это небольшая дополнительная подсказка, о которой часто не знают многие производители и тюнеры двигателей. Большинство людей не понимают, что вы можете незначительно улучшить производительность, немного уменьшив или увеличив рекомендуемые настройки ресниц. ПРИМЕЧАНИЕ. Это относится ТОЛЬКО к распределительным валам SOLID LIFTER (толкатель или ролик)!

Впускной и выпускной клапаны не могут двигаться, пока не будет заполнен весь рабочий зазор (клапанный зазор). Таким образом, величина зазора клапана, который вы используете, влияет на производительность двигателя. Например, при уменьшении величины (горячего) зазора клапана клапан будет открываться немного раньше, обеспечивать немного большую подъемную силу (открытие клапана) и закрываться немного позже. Это заставляет распределительный вал выглядеть больше двигателя из-за небольшого увеличения продолжительности и подъемной силы. При увеличении количества (горячих) плетей происходит обратное. Клапан открывается позже, обеспечивает немного меньший подъем и закрывается немного раньше. Теперь двигатель видит кулачок меньшего размера с немного меньшей фактической продолжительностью и подъемной силой. БУДЬТЕ ОСТОРОЖНЫ. Я предлагаю вам начать с изменения зазора всего лишь на 0,001–0,003 дюйма. Сумасшедшие эксперименты могут разрушить ваш двигатель! это работает лучше всего. Просто помните, чем больше зазоров вы работаете, тем шумнее будет клапанный механизм, и если вы не будете осторожны, это может привести к повреждению. Если зазор чрезмерный, это может быть резким или повредить другие компоненты клапанного механизма. Поэтому при длительной работе двигателя не рекомендуется увеличивать величину зазора более чем на +0,004″ от рекомендуемого значения. Также не рекомендуется уменьшать плеть более чем на -0,008 дюйма.

Общие улучшения или различия в производительности включают:

Уменьшение зазора увеличивает максимальную мощность (мощность на верхних оборотах) в л.с.
Увеличение зазора может улучшить крутящий момент и ускорение на низких оборотах.

Заключительные замечания и советы:

Как упоминалось выше, диапазон мощности может немного измениться на двигателе, использующем распределительный вал со сплошным подъемником, путем изменения настроек клапанных зазоров. Более слабая регулировка зазоров увеличивает мощность двигателя на низких оборотах, а более плотные зазоры увеличивают мощность на высоких оборотах. Для этих настроек необходимо тщательное рассмотрение, потому что зазор клапана — это «время охлаждения», которое требуется клапану в каждом цикле. Если у вас слишком мало или нет зазора, вы рискуете сжечь клапаны.
Использование роликовых коромыслов значительно увеличивает срок службы направляющих клапанов, увеличивает мощность, а также обеспечивает лучшую настройку зазоров клапанов. Используйте их, когда сможете! Лучше всего подходят коромысла типа вала (меньше прогиба). Коромысел из нержавеющей стали обеспечивают меньший «вес клапана», что ХОРОШО. Алюминий, хотя и менее дорогой, будет больше прогибаться и увеличивать фактический вес штока клапана. Дополнительный вес может показаться вам не критичным, но это считается обратным весом, который замедляет работу всех связанных с ним компонентов.
Кроме того, слишком слабая регулировка клапанного зазора может привести к повреждению штока клапана и увеличить вероятность преждевременного выхода из строя наконечников роликовых коромыслов. При использовании OEM-штампованных стальных коромысла вы можете сломать коромысло или повредить точку опоры.
Материалы двигателя, рабочие обороты двигателя и отклонение клапанного механизма влияют на изменение настроек клапанного зазора. Чем выше число оборотов в минуту, тем дешевле детали, которые вы используете, а различия в производительности и надежности между типами материалов способствуют более частой регулировке зазоров клапанов. (Кстати, пока вы находитесь там со снятыми клапанными крышками, постарайтесь проверить давление пружины клапана. Существуют инструменты для проверки давления пружины).
При использовании роликового кулачка вы получаете БЕСПЛАТНУЮ мощность в лошадиных силах. Если вы можете себе это позволить, сделайте это! Кроме того, при использовании роликового кулачка вы можете менять распределительные валы без необходимости замены толкателей или прохождения необходимых процедур обкатки толкателей, которые являются обязательными для гидравлических или сплошных распределительных валов с толкателями.

Понравилась статья? Дайте нам знать.

Как установить и отрегулировать зазор клапана как профессионал

Регулировку и регулировку зазора клапана часто упускают из виду как простую и несложную задачу для надлежащего обслуживания двигателя, однако многое можно получить, уделяя внимание зазору клапана. Хорошая первоначальная настройка и внимательное наблюдение за зазором клапана могут предупредить вас о проблеме, прежде чем она приведет к пагубной гибели вашей силовой установки. Мы связались с некоторыми ведущими производителями двигателей в отрасли, чтобы выяснить, что каждый должен знать об установке и регулировке зазора клапана.

О наших экспертах

Мы хотели узнать все, что нужно знать о регулировке зазоров клапанов, поэтому мы связались с некоторыми из самых уважаемых производителей высокопроизводительных двигателей, чей общий опыт в создании первоклассных гоночных двигателей составляет более 110 лет и чьи резюме читаются как члены Международного зала славы дрэг-рейсинга. Эти давние производители двигателей хорошо известны своим опытом и знаниями в области двигателей, поэтому мы собрали всю информацию, чтобы составить окончательное руководство по регулировке зазоров клапанов. Давайте посмотрим на наших экспертов:

Скотт Шафирофф более тридцати лет занимается как гонками, так и созданием гоночных двигателей. В настоящее время владелец Shafiroff Race Engines and Components.

Пэт Муси начал участвовать в гонках в 1969 году и за это время стал восьмикратным чемпионом Pro Street с более чем 40-летним опытом создания двигателей. Владелец Pat Musi Performance.

Дэвид Реер начал производить двигатели вместе с Бадди Моррисоном в 1971 году на заднем дворе магазина автозапчастей в Мэнсфилде, штат Техас. Мастер-двигатель Рехер возглавляет компанию Reher-Morrison Racing Engines уже почти 40 лет.

Мы также связались с Эшли Ньюман , техническим консультантом COMP Cams, чтобы узнать точку зрения производителя на настройку зазора клапана. Ньюман также является опытным гонщиком на кольцевой трассе, который понимает реальный мир, знает подход к обслуживанию боксов, а также к обслуживанию в лабораторных условиях.

Установка и регулировка клапанного зазора часто упускается из виду как простая и бесхитростная процедура, но лучшие производители двигателей рассматривают это как ключевую задачу профилактического обслуживания.

Понимание причин неправильного зазора клапана

Зазор клапана, представляющий собой зазор между кончиком коромысла и кончиком штока клапана, представляет собой тонкий баланс между долговечностью и максимальной мощностью. Большинство распределительных валов поставляются с таблицей характеристик кулачка, в которой указана рекомендуемая настройка зазора клапана. Скотт Шафирофф объяснил: «Ваша карта камеры — это не число, при котором ваша машина будет работать лучше всего, это просто отправная точка. Некоторые производители кулачков публикуют число на карточке кулачка, которое является минимальным числом плетей, потому что, если вы нажмете их немного сильнее, не будет пандуса или они будут работать слишком жестко. Однако, если вы запустите их слишком свободно, это усложнит работу клапанного механизма. Так что всегда есть компромисс между долговечностью и мощностью».

Шафриофф продолжил иллюстрировать свою точку зрения, сказав: «Если вы можете зажать кулачок сильнее и получить ту же производительность, вам лучше, если вы не опустились ниже минимального зазора. Чем слабее вы бежите, тем тяжелее это для лифтеров. Вы должны найти ту золотую середину, где ваша машина работает лучше всего, и немного сбросить ее. Это значительно увеличивает долговечность и почти ничего не отнимает у мощности. Это умный способ участвовать в гонках».

Дэвид Реер говорит, что «Сломанный подъемник является наиболее разрушительным отказом компонента, за исключением сломанного шатуна». Проверка зазора клапана позволит вам узнать о наличии проблемы до того, как она приведет к катастрофе.

Дэвид Реер повторил предупреждение о тщательной проверке зазоров клапанов. Слишком большой зазор между коромыслом и штоком клапана может привести к поломке толкателя. По словам Реера, «Сломанный подъемник является наиболее разрушительным отказом компонента, за исключением сломанного шатуна. Каждый раз, когда мы ремонтируем двигатель, мы очень тщательно проверяем бывшие в употреблении роликовые подъемники. Простой акт профилактического обслуживания, такой как регулярная проверка зазоров клапанов, может сэкономить гонщику много денег».

Трюки Musi с клапанным зазором начинаются при сборке клапанного механизма. «Убедиться, что в отверстии подъемника нет заусенцев, а подъемники проворачиваются в отверстии» — это очень важно в книге Муси. «Просто прогоните отверстие подъемника через отверстия, чтобы удалить любые зазубрины, заусенцы или коррозию», — продолжил он.

Уловки Пэта Муси с клапанным зазором начинаются при сборке клапанного механизма, когда необходимо убедиться, что в отверстии подъемника нет заусенцев, а подъемники проворачиваются в отверстии.

Начало работы

Независимо от того, что вы слышали, нет никакой тайны в регулировке зазора клапана на кулачках с плоскими толкателями. Независимо от того, имеете ли вы дело с гидравлическими или механическими кулачками с плоскими толкателями, у нас есть процедура, которая сделает эту очень важную задачу гладкой, как по маслу.

Приступая к установке коромысла, проверьте, чтобы толкатели были установлены через направляющую пластину в центр подъемника. Эшли Ньюман из COMP Cam рекомендует «предварительно смазать или загрунтовать все толкатели через отверстия для толкателей».

Начните с проверки того, что все толкатели установлены через направляющую пластину в центр подъемника.

Затем нанесите небольшое количество монтажной смазки как на наконечники штоков клапанов, так и на седла толкателей коромысла. Мы добились большого успеха со сборочной смазкой COMP Cams, и она стала основным продуктом в гараже PowerTV. После того как наконечники штоков клапанов и седла коромысел покрыты сборочной смазкой, можно устанавливать коромысла на шпильку коромысел. Обильно нанеся монтажную смазку на шар коромысла, поместите его на шпильку коромысла плоской стороной цапфы вверх. Дважды проверьте, правильно ли установлены толкатели в толкателях и сиденьях коромысел. Точно таким же образом установите все коромысла. Ньюман сказал нам: «Очень важно устанавливать коромысла, не вращая двигатель, потому что вы можете случайно погнуть толкатель, даже не подозревая об этом».

Убедиться, что штоки центрированы в чашке толкателя, очень важно для регулировки зазора клапана.

Установите регулировочную гайку, затянув ее «от руки» до точки, в которой толкатель не имеет зазора, но все равно будет вращаться под вашими пальцами. Повторяйте этот процесс до тех пор, пока не будут установлены все толкатели и все коромысла.

Наконец, пришло время отрегулировать зазор клапана. Наши эксперты сказали нам, что лучший способ, который они нашли, — это установить затвор, по одному цилиндру за раз, в правильном порядке зажигания. Убедившись, что болт демпфера установлен в коленчатый вал, проверните двигатель рукой в сторону его нормального вращения.

Для регулировки зазора клапана на гидрокомпенсаторах не требуется «щуп». Процесс одинаков для штампованных стальных коромыслов (таких как изображенные) или коромыслов с роликовыми наконечниками.

Для распределительных валов гидроподъемника

Когда выпускной клапан только начинает открываться на первом цилиндре в порядке запуска, отрегулируйте впускной клапан, слегка ослабив регулировочную гайку, одновременно вращая толкатель, пока не почувствуете рывок в коромысле. Затяните регулировочную гайку, пока не будет устранено провисание коромысла и толкателя. Слегка поверните толкатель пальцами, затягивая регулировочную гайку, и вы должны почувствовать точку, в которой есть небольшое сопротивление (это называется нулевым зазором). Поверните регулировочную гайку на ½ оборота дальше этой точки, обеспечив оптимальную предварительную нагрузку для коромысла, толкателя и подъемника. По словам Ньюмана, «вам следует искать 0,030–0,060 предварительного натяга в типичном гидравлическом подъемнике». Следуйте этой процедуре, тщательно регулируя каждый впускной клапан в соответствии с порядком работы цилиндра.

Когда все впускные клапаны установлены на правильный зазор, можно отрегулировать выпускные клапаны. Используя ту же процедуру, что и с впускными клапанами, вам нужно провернуть двигатель, пока толкатель впуска не переместится полностью вверх и не повернется чуть выше максимального подъема. Теперь выпускной клапан можно отрегулировать. Когда все впускные и выпускные клапаны отрегулированы с надлежащим зазором, все ведущие производители двигателей обычно выполняют двойную проверку, проворачивая двигатель и снова проверяя каждый клапан, начиная с первого цилиндра в порядке зажигания.

Для регулировки клапанного зазора на сплошных кулачках толкателя необходимо использовать «щуп» и карту спецификаций, которая поставляется с вашим распределительным валом.

Распределительные валы цельного подъемника

Укладка клапана цельного подъемника или механического распределительного вала очень похожа на распределительные валы гидравлического подъемника. Еще раз, самая важная часть — не забыть отрегулировать только один клапан на одном цилиндре за раз, начиная с первого цилиндра в порядке зажигания и продвигаясь к последнему цилиндру.

Единственная разница в регулировке зазора на сплошных распределительных валах с толкателем заключается в том, что после достижения нулевого зазора вы регулируете впускной клапан, ослабляя регулировочную гайку до тех пор, пока не почувствуете небольшой зазор на коромысле. Затем вы можете установить зазор на клапанах по спецификациям, указанным в карте спецификаций распредвала, прилагаемой к распредвалу. Закрутите гайку впускного коромысла вниз с помощью щупа правильной толщины, вставленного между штоком клапана и кончиком коромысла. Затяните регулировочную гайку до появления легкого сопротивления при перемещении щупа. Не затягивайте слишком сильно, иначе вы рискуете повредить распределительный вал через короткий промежуток времени.

Затяните регулировочную гайку до появления легкого сопротивления при перемещении «щупа».

Лучшие производители двигателей дают нам 7 советов по регулировке зазоров клапанов:

Найдите золотую середину. Дэвид Реер объяснил: «Вы должны найти ту золотую середину, где ваша машина работает лучше всего, и немного сбросить ее. Это значительно увеличивает долговечность и почти ничего не снижает в мощности».

Установите зазор клапана на «холодный». Скотт Шафриофф напомнил: «Цилиндры нагреваются с разной скоростью, но холод есть холод». Шафриофф посоветовал нам регулировать зазоры клапанов на холодном двигателе и еженедельно проверять зазоры клапанов при температуре окружающего воздуха. Это даст вам лучшее представление о том, когда меняется зазор в одном из цилиндров.

Не обращайте внимания на ручной метод регулировки клапанного зазора Chilton. Рехер и Муси согласны с тем, что этот метод работает только для уличных распредвалов. Наилучшая последовательность, которую следует использовать при регулировке зазора клапана, — это следовать порядку зажигания. Это требует меньшего количества оборотов коленчатого вала и поможет избежать проблем с перекрытием клапанов.

Правило EO/IC (выпускное отверстие и впускное закрытие). Отрегулируйте зазор впускного клапана, когда выпускной клапан начинает открываться. Это поместит впускной подъемник в базовый круг, где вы хотите, чтобы он был. Затем отрегулируйте зазор выпускного клапана, когда впускной клапан находится примерно наполовину на стороне закрытия.

Будьте последовательны. По словам Муси, «регулировка зазора клапана — это не высшая математика, но вы можете помочь себе, если будете последовательны. Каждый раз проверяйте ресницу одинаково, иначе она будет повсюду. Вы не узнаете, когда у вас возникнут проблемы».

Еженедельно проверять зазор клапана. Дэвид Реер говорит: «Мое главное правило профилактики — никогда не игнорировать значительное изменение зазора клапана. Если у одного клапана внезапно на 20 тысячных больше зазор, чем у других клапанов, выясните, почему. Клапан погнут, толкатель сломан, наконечник толкателя сгорел? Если вы неукоснительно проверяете зазоры клапанов, вы можете обнаружить эти проблемы до того, как они приведут к дальнейшему повреждению».

Знай, с чем имеешь дело. Если вы используете оригинальные запасные части, такие как алюминиевые блоки или титановые клапаны, следуйте рекомендациям производителя по техническому обслуживанию, например, по регулировке зазора клапана. Производитель уже рассчитал специальные компенсации для этих экзотических материалов.

Правильная регулировка зазоров клапанов поразит вашу семью и друзей и может даже помочь вам выиграть несколько гонок.

Заключение

Регулировка зазоров клапанов может быть пугающей для среднего человека, но, поговорив с ведущими производителями двигателей, зазоры клапанов — это простая и основная процедура технического обслуживания, которая, если она выполняется целенаправленно, представляет собой прогулку в парке. Найти золотую середину, быть последовательным и следовать рутине — это ключи к профессиональной настройке зазора клапана. Используя эти советы по зазорам клапанов от наших экспертов, вы можете удивить свою семью и друзей и повлиять на другие головки редукторов своим новым опытом.
