Что такое поршень в двигателе: конструкция, функции, причины износа и способы его предотвращения

Содержание

конструкция, функции, причины износа и способы его предотвращения

Поршень двигателя – один из основных составных элементов цилиндро-поршневой группы. Он воспринимает давление газов, образующихся при сгорании топливно-воздушной смеси, а затем передает его на шатун.

Экстремальные условия эксплуатации поршней – высокие давления, инерционные нагрузки и температуры – требуют использования для их изготовления материалов с особыми параметрами:

  • Высокой механической прочностью
  • Хорошей теплопроводностью
  • Малой плотностью
  • Незначительным коэффициентом линейного расширения
  • Антифрикционными свойствами
  • Коррозионной устойчивостью

Такими свойствами обладают специальные алюминиевые сплавы, отличающиеся легкостью и термостойкостью. Реже в изготовлении поршней используются серые чугуны и сплавы стали.

Поршни могут быть литыми или коваными.

Первые производятся путем литья под давлением, вторые – методом штамповки из алюминиевого сплава с небольшим добавлением кремния (около 15 %). Это значительно увеличивает их прочность и снижает степень расширения материала в диапазоне рабочих температур.


Устройство поршня

Стандартный поршень автомобильного двигателя состоит из трех основных частей: днища, поршневых колец и направляющей (юбки).


Рассмотрим каждый компонент подробнее.


Днище поршня


Форма днища зависит от типа двигателя, особенностей камеры сгорания и многих других факторов. Поршень может иметь плоское, вогнутое или выпуклое днище.

Детали с плоским днищем наиболее просты в производстве, используются как в бензиновых, так и дизельных двигателях вихрекамерного и предкамерного типа.

Поршни с вогнутым днищем свойственны для дизельных двигателей. Они обеспечивает более эффективную работу камеры сгорания, однако способствуют большему образованию отложений при сгорании топлива.

Выпуклая форма днища улучшает производительность поршня, но при этом снижает эффективность процесса сгорания топливной смеси в камере.

Днище поршня принимает на себя основную термонагрузку, в связи с чем имеет самую большую, по сравнению с другими деталями, толщину: 7-9 мм в обычных бензиновых двигателях, 11 мм – в турбомоторах, 10-16 мм – в дизельных двигателях.

Существуют также автомобили, в которых установлены поршни с толщиной днища меньше стандартной – например, в некоторых моделях Honda она составляет всего 5,5-6 мм.

Днища некоторых поршней в целях увеличения прочности, снижения вероятности перегрева и прогорания подвергаются твердому анодированию: на верхний слой алюминия накладывается керамическое покрытие толщиной 8-12 мкм.

Уплотняющая часть


К уплотняющей части поршня относятся поршневые кольца, установленные в специальных канавках. В большинстве современных двигателей используется три кольца – одно маслосъемное и два компрессионных.


Маслосъемные кольца, как следует из названия, предназначены для удаления излишков масла со стенок цилиндра и предотвращения их попадания в камеру сгорания. Для этих целей служат сквозные отверстия, расположенные по периметру кольца.

Сквозь них масло поступает внутрь поршня, а затем отводится в поддон картера двигателя.


Компрессионные кольца предотвращают попадание отработавших газов из камеры сгорания в картер. По форме они могут быть трапециевидными, коническими или бочкообразными. Некоторые виды колец оснащены пружинным расширителем.

Наибольшие нагрузки воспринимает первое (верхнее) компрессионное кольцо, поэтому для увеличения ресурса данной детали ее канавку укрепляют при помощи стальной вставки.

Диаметр уплотняющей части поршня меньше диаметра его направляющей части. Это связано с неодинаковым нагревом этих зон – в районе колец он больше. Минимальный диаметр жарового пояса позволяет избежать задиров и заклинивания колец в канавках.

Качество колец имеет огромное значение для уплотнения поршня. В этом отношении чугунные маслосъемные кольца намного надежнее составных, так как при их установке возникает меньше ошибок.


Направляющая часть


Направляющая (тронковую) часть поршня называют юбкой. С внутренней стороны она имеет бобышки, в которых находится отверстие под поршневой палец.

Нижняя кромка юбки предназначена для расточки и подгонки поршня. На ней имеется специальный буртик, с внутренней стороны которого в процессе механической обработки снимается часть металла.

В местах отверстий под поршневой палец с наружной части юбки вырезаются специальные углубления, вследствие чего стенки этих зон не взаимодействуют со стенками цилиндра, образуя так называемые «холодильники».



Стенки юбки предназначены для восприятия бокового давления. Естественно, что трение поршня о стенки цилиндра и нагрев обеих деталей при этом увеличивается.

Чтобы обеспечить свободное перемещение поршня в цилиндре, между юбкой и стенками гильзы предусмотрен зазор. Его величина зависит от линейного расширения металла поршня и цилиндра при нормальной работе двигателя. При слишком маленьком зазоре возникает перегрев, грозящий образованием задиров на поверхностях и заклиниванием поршня в цилиндре. Большой зазор также не рекомендован, так как поршень при этом не выполняет своих уплотняющих свойств.

Многие автопроизводители еще на этапе производства поршней наносят на юбки специальные антифрикционные покрытия. Это позволяет защитить их поверхности от преждевременного износа и облегчить приработку.

В последнее время большую популярность не только в промышленности, но и в частном использовании приобрело антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС.
Оно предназначено не только для поршней, но и для других деталей двигателя: коренных подшипников коленчатого вала, втулок пальцев, распредвалов, дроссельной заслонки.

Данное покрытие эффективно снижает износ и трение, предотвращает скачкообразное движение сопряженных поверхностей, появление на них задиров и заклинивание поршня в цилиндре.

Средство устойчиво к длительному воздействию моторного масла, сохраняет работоспособность двигателя в режиме масляного голодания.

Полимеризация покрытия MODENGY Для деталей ДВС возможна как при комнатной температуре (за 12 часов), так и при нагреве до +200 °С (за 20 минут).

Удобная аэрозольная упаковка с тщательно настроенными параметрами распыления упрощает процесс нанесения состава.


Перед использованием покрытия производитель рекомендует провести предварительную подготовку деталей Специальным очистителем-активатором MODENGY. Это гарантирует отличную адгезию материала и его долговременную работу.

MODENGY Для деталей ДВС и Специальный очиститель-активатор MODENGY доступны в одном наборе. Поэтапное использование этих средств не требует особых навыков и дополнительного оборудования.


Причины износа поршней

При ежедневной эксплуатации транспортного средства двигатель работает стабильно лишь до определенного момента. Поршни, как и любые другие элементы двигателя, подвержены износу и возникновению неисправностей.

О некорректной работе поршневой группы свидетельствуют:

  • Повышенный расход моторного масла и топлива
  • Выделение из выхлопной трубы синего дыма
  • Нестабильная работа двигателя на холостых оборотах (вибрация рычага КПП)
  • Снижение мощности двигателя и т. д.
  • Нагар на свечах зажигания

При демонтаже ЦПГ могут наблюдаться проблемы, требующие срочного решения и определения причин.


Так, задиры на днище поршня возникают вследствие его перегрева, к которому, в свою очередь, могли привести нарушения процесса сгорания топливно-воздушной смеси, деформация или засорение масляной форсунки, установка поршней неправильного размера и параметров, неисправности в системе охлаждения.

Следы от ударов на днище свидетельствуют о слишком большом выступе детали, неправильной посадке клапана, отложениях масляного нагара, неподходящем уплотнении ГБЦ и др. проблемах.


К появлению трещин на днище приводят недостаточная компрессия в цилиндрах, плохое охлаждение поршня, неисправность впрыскивающей форсунки.

Поршневые кольца могут повреждаться вследствие неправильной установки поршней. В таких случаях кольца подвергаются вибрации и сильному износу в области канавок.

Радиальный износ поршней возникает вследствие избыточного количества топлива в камере сгорания: из-за сбоев в приготовлении смеси, нарушения процесса сгорания, недостаточного давления сжатия, неправильного размера выступов поршней.

Осевой износ происходит в результате загрязнения поршней продуктами износа, образующимися во время приработки двигателя.


Повреждения юбки поршня могут возникать по многим причинам. Например, вследствие ассиметричного пятна контакта, которое вызвано скручиванием и/или деформацией шатуна, большим люфтом шатунного подшипника.

Задиры, расположенные под углом, образуются из-за слишком тесной посадки поршней, ошибок при монтаже шатуна горячим прессованием, недостаточной смазки при первом пуске двигателя.


Поверхности юбки подвергаются усиленному трению из-за переобогащения топливно-воздушной смеси, ее недостаточного сжатия, неисправности пускового устройства холодного двигателя, перебоев в зажигании и т. д.

Основной причиной выхода из строя гильз является кавитация, вызванная недостаточным охлаждением, применением некачественной охлаждающей жидкости, неправильной или неточной посадкой гильз цилиндров, а также использованием неподходящих уплотнительных колец с круглым сечением.

Блестящие места в верхней части цилиндра – не что иное как масляный нагар. Он возникает вследствие неисправности некоторых деталей и проникновения масла вместе с газами во всасывающий тракт.

Возникновение вышеописанных проблем, особенно в комплексе, требует серьезного внимания и безотлагательных действий. Промедление в таких случаях грозит дорогостоящим ремонтом или полной заменой двигателя.


конструктивные элементы, признаки и причины их износа

Поршень двигателя внутреннего сгорания представляет собой деталь цилиндрической формы, которая двигается внутри цилиндра и отвечает за преобразование энергии газов в энергию поступательного движения.


Стандартный поршень ДВС состоит из 3 основных элементов: днища, уплотняющей и направляющей частей.

Днище (или головка) служит для восприятия тепловой нагрузки и газовых сил, образующихся вследствие сгорания топливно-воздушной смеси.

Уплотняющая часть, состоящая из нескольких поршневых колец, отводит тепло от поршня к цилиндру и препятствует прорыву газов.

Направляющая часть (юбка) поддерживает положение поршня и передает боковое усилие на стенки цилиндра.

Далее каждая из этих частей будет рассмотрена более подробно.


Днище поршня


Днище поршня может иметь разную форму, что зависит от типа двигателя, особенностей смесеобразования и газообмена в цилиндре, расположения форсунок, свечей и клапанов.

Детали с выпуклым днищем обладают повышенной прочностью, однако они работают в камере сгорания линзовидной формы, что увеличивает теплоотдачу и механические потери.



Поршни с вогнутым днищем используются в дизельных моторах и бензиновых двигателях с высокой степенью сжатия. Они образуют компактную форму камеры сгорания, однако более склонны к образованию нагара.


Наиболее простыми и распространенными являются поршни с плоскими днищами. Ими оснащаются многие бензиновые двигатели, а также дизельные ДВС вихрекамерного и предкамерного типа.

Днище поршня принимает на себя основную термическую нагрузку, поэтому толщина поршня в этой части больше, чем в других. Чем днище толще, тем больше масса детали, но меньше ее нагрев.

Стандартная толщина днища поршня в обычных двигателях – 7-9 мм, в турбомоторах – 11 мм, в дизельных ДВС – 10-16 мм.

В целях увеличения прочности, снижения вероятности перегрева и прогорания некоторые виды поршней в области днища и канавки первого компрессионного кольца подвергаются твердому анодированию. В ходе этой операции верхний тонкий слой алюминия преобразуется в керамическое покрытие толщиной 8-12 мкм.


Уплотняющая часть


Уплотняющую часть поршня составляют поршневые кольца: в современных двигателях используется, как правило, три кольца – одно маслосъемное и два компрессионных.

Компрессионные кольца предотвращают попадание отработавших газов из камеры сгорания в картер двигателя. По форме они могут быть трапециевидными, коническими или бочкообразными. Некоторые виды таких колец имеют вырез. Наибольшие нагрузки воспринимает первое компрессионное кольцо, поэтому для увеличения ресурса данной детали, ее канавку укрепляют при помощи стальной вставки.



Маслосъемные кольца предназначены для удаления излишков масла и предупреждения их попадания в камеру сгорания. Для этих целей служат сквозные отверстия, расположенные по периметру кольца. Через них масло, удаленное со стенок цилиндра, поступает внутрь поршня, а затем попадает в поддон картера двигателя.

Некоторые виды маслосъемных колец оснащены пружинным расширителем.

Диаметр уплотняющей части поршня меньше, чем направляющей. Это связано с повышенным нагревом детали в районе колец. Жаровый пояс имеет еще меньший диаметр, что позволяет избежать задиров и заклинивания колец в канавках после термического расширения поршня.


Для уплотнения поршня наибольшее значение имеет материал и качество колец. Чугунные маслосъемные кольца намного надежнее и проще в установке, чем составные. При перегреве их упругость не снижается, поэтому не возникает таких проблем как выброс масла, пропуск газов в картер и пр.

Направляющая часть


Направляющую (тронковую) часть поршня называют юбкой. С внутренней стороны она имеет бобышки (приливы), в которых располагается отверстие под поршневой палец. Для фиксации пальца предусмотрены специальные канавки.




Нижняя кромка юбки снабжена буртиком для последующей механической обработки и подгонки поршня. Буртик растачивается с внутренней стороны в том случае, если поршень слишком тяжелый. В местах расположения отверстий под поршневой палец с наружной части юбки вырезаются специальные углубления. Эти зоны не взаимодействуют со стенками цилиндра, образуя так называемые «холодильники».


Чтобы поршень свободно перемещался в цилиндре, между юбкой и стенками гильзы предусмотрен зазор, величина которого зависит от линейного расширения металла пары «поршень-цилиндр» при нормальной работе ДВС.

Перегрев грозит чрезмерным расширением поршня, образованием на нем задиров и заклиниванием. Однако решать проблему выставлением большого зазора не рекомендуется – это не только снижает уплотняющие свойства поршня, но и грозит выходом двигателя из строя.

Поверхности юбки воспринимают силы бокового давления, в процессе движения поршня испытывают повышенное трение и нагрев. Именно поэтому многие автопроизводители еще на этапе производства поршней наносят на юбки антифрикционное покрытие (АФП), что позволяет не только защитить детали от усиленного износа, но и облегчить приработку на новом двигателе.

Существуют АФП, которые можно наносить не только в заводских условиях, но и в обычных мастерских, гаражах и прочих помещениях, не оборудованных специальными приспособлениями.


Одним из таких материалов является антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС.

Аэрозольная упаковка делает процесс нанесения этого состава простым и удобным. Полимеризация АФП возможна как при комнатной температуре, так и при нагреве.

Опыт использования покрытия показал, что оно эффективно снижает трение, предотвращает скачкообразное движение и задиры, сохраняет работоспособность двигателя даже в режиме масляного голодания.



Материал устойчив к длительному воздействию моторного масла и при правильной предварительной подготовке поверхностей не теряет своих свойств на протяжении долгого времени.

MODENGY Для деталей ДВС доступно в наборе со Специальным очистителем-активатором MODENGY, который не только очищает и обезжиривает, но и гарантирует отличную адгезию покрытия.


Поршень, как и любой другой рабочий элемент двигателя, подвержен механическим повреждениям и износу.

Ежедневная эксплуатация автомобиля способствует выработке ресурса деталей, на что указывает:

  • Повышенный расход масла
  • Синий дым из выхлопной трубы
  • Нагар на свечах зажигания
  • Нестабильная работа ДВС на холостых оборотах (вибрация рычага КПП)
  • Увеличение расхода топлива в 2 и более раз
  • Снижение мощности двигателя и т.д.

Все это свидетельствует о некорректной работе двигателя, в частности, поршневой группы. Далее отметим, какие проблемы для нее наиболее актуальны.

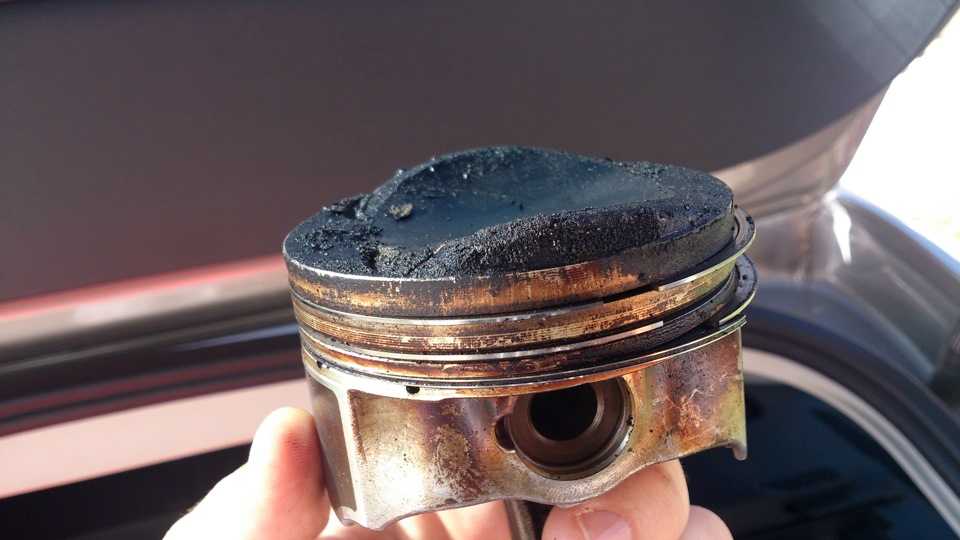

Задиры и нагар на днище поршня


Появляются вследствие перегрева поршня из-за нарушения процесса сгорания, деформации и/или засорения масляной форсунки, несоответствия размера детали рекомендованным, неисправности системы охлаждения, уменьшения зазора в верхней части рабочей поверхности.



Следы от ударов на днище поршня


Свидетельствуют о слишком большом выступе поршня, неверной посадке клапана, слишком малом зазоре в клапанном приводе, отложениях масляного нагара на днище поршня, неподходящем уплотнении ГБЦ, некорректно выставленным фазам газораспределения.


Наплавления и расплавление металла на поверхностях


Указывают на неравномерный впрыск топлива, позднее зажигание, недостаточное сжатие смеси, неверный момент начала впрыска и его количество, неисправность впрыскивающих форсунок.

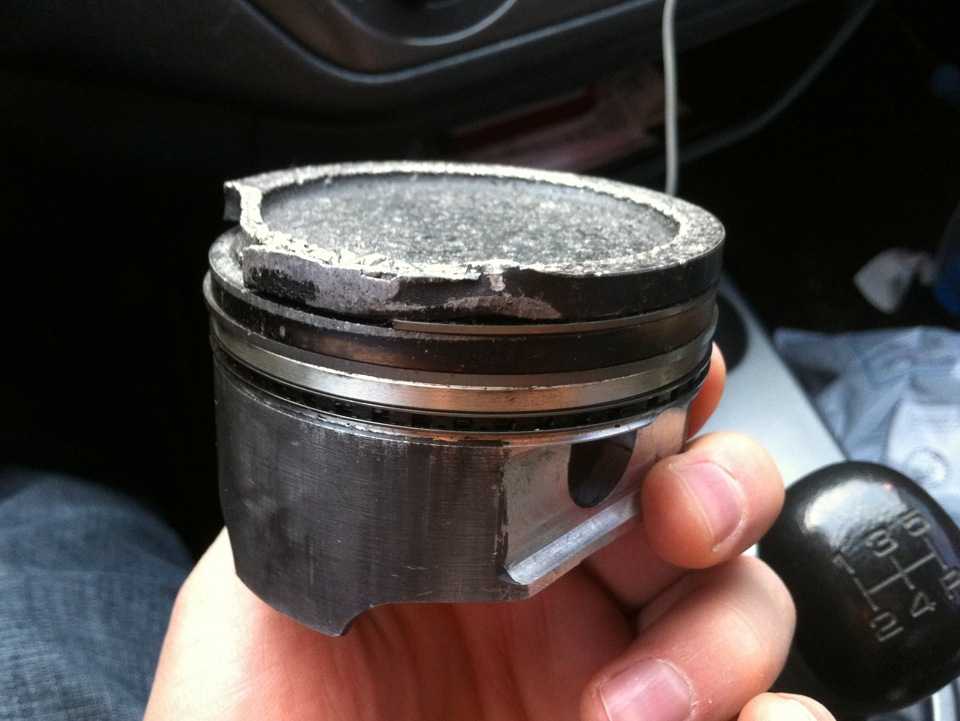

Трещины на днище поршня и в полости камеры сгорания


Говорят о недостаточной компрессии в цилиндрах, плохом охлаждении поршня, некорректном впрыске смеси. Трещины могут появиться при установке поршней в неподходящей к ним по форме полости камеры сгорания.


Повреждения поршневые колец


Возникают вследствие неправильной установки поршней, избытке топлива в камере сгорания, вибрации самих поршневых колец, сильном осевом износе кольцевой канавки.


Радиальный износ поршня


Наблюдается из-за избыточного количества топлива в камере сгорания. Такая проблема является следствием сбоев в процессе приготовления смеси, нарушения процесса сгорания, недостаточного давлении сжатия. Осевой износ возникает в результате загрязнения поршня во время приработки ДВС.


Износ юбки поршня


Повреждения на юбке могут возникать по нескольким причинам. Ассиметричное пятно контакта на боковой поверхности тронка обычно вызвано скручиванием и/или деформацией шатуна, неправильно просверленными отверстиями цилиндра, большим люфтом шатунного подшипника, наклонно просверленными отверстиями в головках шатунов.

Задиры образуются из-за слишком тесной посадки поршней, ошибок при монтаже шатуна горячим прессованием, недостаточной смазки при первом запуске двигателя.



Поверхности трения юбки поршней истираются также из-за попадания топлива в масло, неисправного пускового устройства холодного двигателя, недостаточного сжатия, перебоев в зажигании и работе ДВС на переобогащенной воздушно-топливной смеси.


Кавитация гильз


Кавитация – основная причина выхода гильз из строя. Это явление вызвано недостатком охлаждения, слишком низкой или высокой температурой, применением неподходящей охлаждающей жидкости, неправильной и/или неточной посадки гильз цилиндров, использованием неподходящих уплотнительных колец с круглым сечением.


Масляный нагар на днище цилиндра


Такие отложения возникают вследствие избыточного содержания масла в камере сгорания. Это вызвано, в свою очередь, неисправностью деталей, прорывом газов с проникновением масла во всасывающий тракт, недостаточным отделением масляного тумана от картерных газов.

Возврат к списку

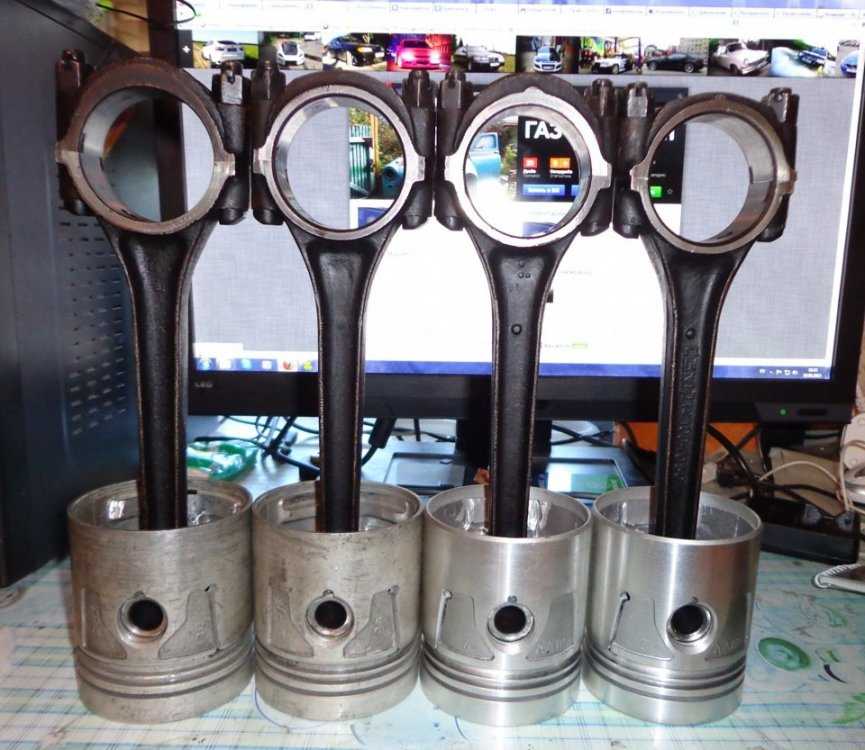

Поршни и шатуны двигателей

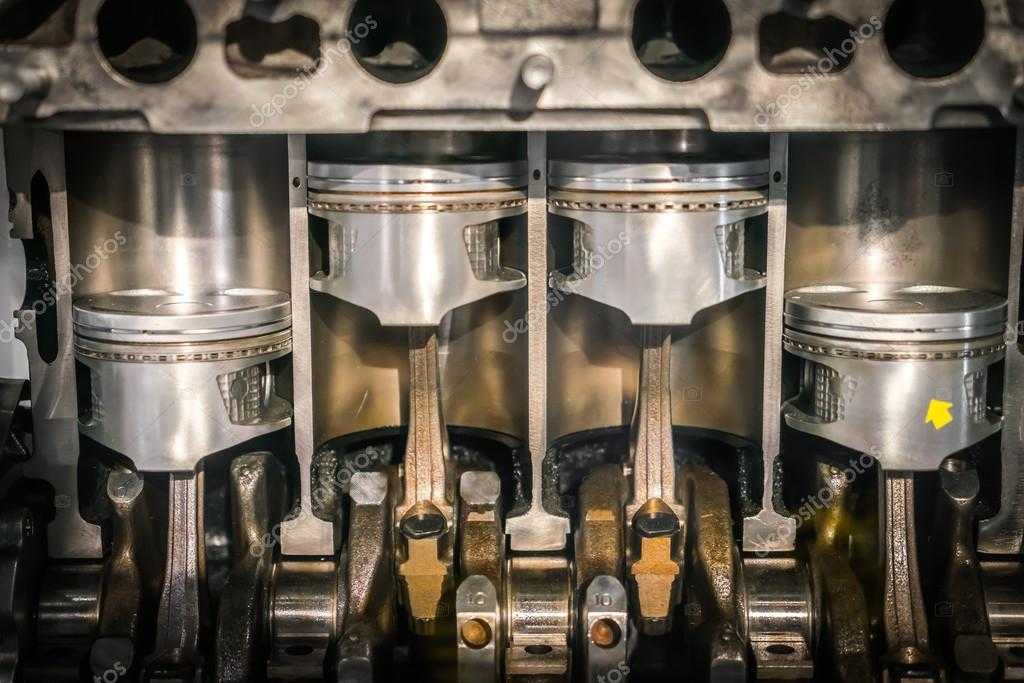

Функция поршня состоит в том, чтобы действовать как подвижная заглушка в цилиндре, образуя нижнюю часть камеры сгорания. Между поршнем и стенкой цилиндра имеется газонепроницаемое уплотнение, так что единственный способ расширить горячие газы сгорания — это заставить поршень опуститься. Это тот же принцип, что и у пушечного ядра, но вместо того, чтобы лететь в чей-то любимый пиратский корабль, поршень выталкивается обратно вверх по цилиндру вращающимся коленчатым валом, и цикл повторяется.

Более 60 % трения внутри двигателя возникает из-за движения поршня в сборе, поэтому это основное направление для повышения эффективности двигателей. Поршень все еще находится в стадии разработки и исследований, как мы вскоре увидим более подробно.

При изменении направления движения поршня вверх и вниз возникают огромные силы. Более легкий поршневой узел имеет меньший импульс, поэтому он оказывает меньшее усилие и позволяет использовать двигатели с более высокими оборотами. Это означает, что существует постоянный толчок к уменьшению веса шатуна и поршня.

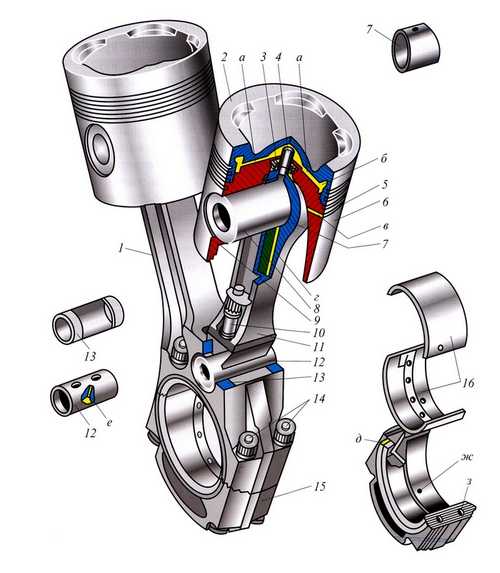

Поршень соединен с коленчатым валом через шатун , часто сокращается до стержень или же шатун . Эти части вместе называются поршень в сборе . Оба конца шатуна могут свободно поворачиваться: часть шатуна, которая соединяется с поршнем, называется маленький конец , а конец, который крепится к коленчатому валу, называется большой конец . Большой конец будет иметь вкладыши подшипников которые минимизируют трение и поддерживают точный масляный зазор с шатунной шейкой на коленчатом валу. Шатун разделен на две части — с крышка штока используется для зажима вокруг подшипника шатуна и коленчатого вала.

Компоненты сборки поршня

Поршень

Вся мощность в двигателе создается за счет силы, действующей на верхнюю часть поршня. Эта сила определяется как произведение площади поршня на давление газа. Большие поршни и более высокое давление газа обеспечат большую мощность. В целом размер поршня ограничен конструкцией двигателя, но поршень играет жизненно важную роль в поддержании высокого давления газа, создавая газонепроницаемое уплотнение со стенкой цилиндра.

Верхняя поверхность поршня называется корона (также головка или же купол ). В серийных двигателях существуют различные формы короны, но обычно она бывает плоской, выпуклой или выпуклой.

[Различные формы коронок]

Почти все современные поршни включают предохранительные клапаны которые обеспечивают зазор вокруг клапанов в верхней части хода поршня.

Головка, являющаяся областью непосредственного контакта с горячими дымовыми газами, сильно нагревается. Именно эта область расширяется больше всего, поэтому от нижней части поршня будет небольшой конус внутрь, чтобы обеспечить больший зазор вокруг этой верхней площадки между головкой и верхним поршневым кольцом.

Хотя нам нужно газонепроницаемое уплотнение, нам также нужно, чтобы поршень плавно двигался по цилиндру с минимальным трением, поэтому поршню требуется некоторое зазор . Типичный поршень имеет зазор 0,1 мм (0,004 дюйма) между собой и стенкой цилиндра, что примерно равно ширине человеческого волоса. Чтобы сохранить этот зазор, поршень должен быть точно обработан, а сплав, из которого он сделан, точно рассчитан с учетом теплового расширения.

Небольшой зазор между поршнем и стенкой цилиндра перекрывается поршневые кольца , которые входят в канавки на поршне в области, известной как поршневой ремень . Промежутки между этими бороздками называются кольцевые земли .

Поршень прикреплен к шатуну короткой полой трубкой, называемой штифт на запястье , или же поршневой палец . Этот штифт на запястье несет всю силу горения.

На поршень действуют не только вертикальные силы во время сгорания, но и боковые силы, вызванные постоянно изменяющимся углом наклона шатуна. Из-за этих боковых сил поршень нуждается в гладких поверхностях, чтобы прижиматься к стенке цилиндра и удерживать поршень в вертикальном вертикальном положении. Боковые поверхности поршня называются юбка поршня .

[Полная юбка против юбки-тапочки]

Есть два типа юбок. Самым основным является пышная юбка или сплошная юбка, представляющая собой поршень классической трубчатой ​​формы. Эта конструкция до сих пор используется в двигателях грузовиков и больших коммерческих автомобилей, но уже давно заменена на легковых автомобилях и мотоциклах более легкой конструкцией, известной как скользящий поршень .

У плунжерного поршня срезана часть юбки, оставлены только поверхности, которые опираются на переднюю и заднюю стенки цилиндра. Это удаление минимизирует вес и уменьшает площадь контакта между поршнем и стенкой цилиндра, тем самым уменьшая трение.

Современные серийные двигатели дополнительно снижают трение между поршнем и стенкой цилиндра за счет использования покрытия поршня с низким коэффициентом трения , похоже на тефлон в сковороде с антипригарным покрытием. Эти покрытия обычно наносят методом трафаретной печати на юбки поршней, например, как показано на рисунке покрытие на основе графита на двигателе Ford Fiesta Ecoboost.

[Поршень Ford]

Когда поршень толкается вниз во время такта сгорания, он оказывает боковое усилие в направлении, противоположном наклонному шатуну. Направление цилиндра, на которое действует эта сила, известно как сторона тяги, и и поршень, и стенка цилиндра будут подвергаться большему износу в этой области.

[Диаграмма тяги]

Поршень сильно нагревается и должен эффективно рассеивать это тепло. Тепло от поршня поступает в три места: в виде лучистого тепла в камеру сгорания, в стенки цилиндра через поршневые кольца и вниз по шатуну. Кроме того, во многих двигателях поршень охлаждается за счет распыления масла на его нижнюю часть.

Поршневые кольца

Поршневые кольца устанавливаются вокруг поршня, перекрывая небольшой зазор между поршнем и стенкой цилиндра. На поршне обычно три поршневых кольца, и они выполняют разные функции.

Компрессионные кольца

Два верхних кольца называются компрессионные кольца (также известен как прижимные кольца или же газовые кольца ) и их основная роль заключается в предотвращении попадания газов через небольшой зазор между поршнем и стенкой цилиндра. Этот проход газа мимо поршня в картер известен как продувка и должно быть сведено к минимуму для поддержания сжатия.

Компрессионные кольца обычно изготавливаются из цельного чугуна и оказывают внешнее давление на стенку цилиндра. Это внешнее давление возникает из-за естественной упругости колец, но на такте сгорания дополняется давлением газа за кольцами, которое более плотно прижимает их к стенке цилиндра.

[Давление газа за компрессионными кольцами]

Важно отметить, что компрессионные кольца не оказывают бокового давления на поршень и не служат для него направляющими. Канавка в поршне будет глубже, чем ширина поршневого кольца, что позволит кольцу двигаться по масляной пленке.

Компрессионные кольца также передают тепло от поршня к стенке цилиндра, где оно рассеивается в охлаждающей жидкости, протекающей через водяные рубашки.

Эти кольца разбиты с небольшим зазором, что позволяет устанавливать и снимать их над поршнем. Ширина этого Зазор поршневых колец будет указан производителем и может быть измерен путем помещения кольца внутрь цилиндра и измерения зазора щупом. На этой иллюстрации зазоры сильно преувеличены, в действительности они будут очень тонкими — 0,2 мм или меньше.

Маслосъемные кольца

Кольцо нижнее на поршень маслосъемное кольцо . Масло постоянно разбрызгивается на стенки цилиндров либо из отверстий в шатунах, либо форсунками, установленными в картере. Для минимального трения нам нужна тонкая масляная пленка, а функция маслосъемного кольца состоит в том, чтобы удалять излишки масла и оставлять идеальную масляную пленку для скольжения компрессионных колец и юбки поршня.

Нам определенно не нужно масло в камере сгорания: присутствие масла может вызвать плохое сгорание, высокие выбросы, избыточное нагарообразование на клапанах и поршнях и сизый дым — все это плохие новости для плавно работающего двигателя.

Маслосъемное кольцо обычно состоит из двух тонких хромированных скребковых колец с прокладкой между ними, позволяющей удалять масло. Он предназначен для скольжения по маслу при движении вверх и соскребания его при движении вниз. Это известно как сегментированный дизайн. В канавке управления маслом будут просверлены отверстия, позволяющие лишнему маслу легко стекать обратно в картер.

Установка новых поршневых колец

Область стенки цилиндра над верхним компрессионным кольцом не задевается кольцами и меньше изнашивается. Это может привести к образованию гребня в течение всего срока службы двигателя. Если новые кольца устанавливаются на цилиндр, который не подвергался повторной расточке, то может потребоваться кольцо с удаленной выемкой, известное как обводной выступ, чтобы гарантировать, что новое кольцо не соприкасается с этим гребнем материала.

[Схема смещения колец]

При установке новых колец зазоры должны быть смещены и никогда не должны находиться на одной линии друг с другом, чтобы предотвратить прямой выход газов.

булавка на запястье

Поршень крепится к шатуну через полую трубку из закаленной стали, известную как штифт на запястье или же поршневой палец . Этот штифт проходит через малый конец шатуна и позволяет ему поворачиваться на поршне.

Существует два способа крепления штифта на запястье. А полуплавающий В конструкции штифт закреплен в шатуне, но может свободно вращаться в отверстиях в поршне. А полностью плавающий поршневой штифт будет свободно вращаться как в малом конце, так и в поршне, и будет закреплен на месте с помощью стопорных колец или тефлоновых кнопок на концах штифта. Для полностью плавающего штифта внутри маленького торцевого отверстия предусмотрена сменная втулка.

Поршневой палец может быть немного смещен в сторону, а не точно по центру поршня. Это известно как штифт на запястье со смещением и используется для уменьшения поперечного движения поршня внутри цилиндра. Чрезмерное движение из стороны в сторону известно как стук поршня из-за производимого им стука.

Шатун

шатун передает усилие от поршня к коленчатому валу, он постоянно подвергается растягивающим, сдавливающим и изгибающим силам, так как действует как посредник в этих двухтактных отношениях. Шатун должен быть конструктивно прочным, и не случайно он имеет форму миниатюрной стальной двутавровой балки, похожей на своих больших братьев, поддерживающих небоскребы и мосты. Профиль двутавровой балки обеспечивает максимальную прочность конструкции при минимальных затратах веса, и, как и в случае с поршнем, мы хотим максимально снизить вес шатуна.

Требуемая прочность шатуна означает, что он изготовлен из кованой стали или порошковой стали. Экзотические двигатели могут иметь титановые шатуны. Чугун не используется из-за его веса.

Верхняя часть шатуна, прикрепленная к поршню, называется маленький конец . Он не всегда будет иметь подшипники. От малого конца стержень проходит по профилю в форме двутавровой балки вниз к большой конец который разделен на две части, чтобы он мог поместиться вокруг шейки коленчатого вала. Нижняя часть стержня называется крышка штока и он будет прикреплен либо шпильками, либо болтами к самому стержню.

В настоящее время стержень обычно изготавливается как единое целое, а затем колпачок стержня надрезается и отламывается. Это оставляет неровную поверхность на сопрягаемой поверхности, но придает большую прочность. Крайне важно, чтобы крышки шатунов не перепутались с другими шатунами — они входят в комплект.

Шатунная шейка будет иметь вкладыши подшипника, разделенные на две половины, эти вкладыши подшипника будут изготовлены из того же материала, что и коренные шейки. Подшипники шатуна смазываются маслом, поступающим под давлением через каналы в коленчатом валу.

Во многих шатунах просверлено отверстие от большого конца вверх через вал к выходному отверстию где-то по всей длине. Этот канал позволяет маслу проходить вверх по шатуну от большой головки и распыляться на упорную область стенки цилиндра, где трение максимально.

Неисправности

Шлепок поршня

Износ стенки цилиндра или юбки поршня может привести к слишком большим зазорам между поршнем и стенкой цилиндра. Это допускает чрезмерное перемещение поршня из стороны в сторону. Когда поршень меняет направление в верхней и нижней части своего хода, это может привести к его ударам о стенку цилиндра, вызывая шум, известный как стук поршня .

Стук поршня обычно усиливается, когда двигатель холодный, до того, как поршень успел нагреться и расшириться. Его можно вылечить путем механической обработки цилиндра и использования поршня увеличенного размера.

Модификации и обновления

Модернизированные поршни и шатуны

Установка комплекта более прочных и легких шатунов и поршней сделает двигатель более мощным. Это может быть важно для турбонаддува или наддува двигателя. Переход от кованых стержней к титану или порошковой (спекшейся) стали приведет к более прочному двигателю.

Покрытия поршней

Как обсуждалось выше, недавно разработанные двигатели часто имеют антифрикционное покрытие, наносимое на поршни на заводе. Но эти покрытия также доступны на вторичном рынке для снижения трения и увеличения (или уменьшения) теплопередачи.

[Примеры покрытий]

  • Покрытия наносятся на юбку для уменьшения трения между ней и стенкой цилиндра.
  • Керамическое покрытие
  • может быть нанесено на головку и предназначено для отражения тепла обратно в камеру сгорания и уменьшения его количества, передаваемого поршню.
  • Нижняя сторона поршня может иметь нескользящее покрытие, известное как маслоотталкивающее покрытие который отталкивает масло, тем самым уменьшая вес узла и обеспечивая более эффективное охлаждение масла.

Что такое поршень? — Определение, части и типы

Что такое поршень?

Поршень представляет собой диск или короткий цилиндр, плотно прилегающий к цилиндру двигателя, в котором он движется вверх и вниз против жидкости или газа, используемый в двигателе внутреннего сгорания для создания движения или в насосе для передачи движения.

Поршень является компонентом поршневых двигателей, поршневых насосов, газовых компрессоров, гидравлических и пневматических цилиндров, а также других подобных механизмов. Это подвижный элемент, заключенный в цилиндр и герметизированный поршневыми кольцами.

В двигателе он предназначен для передачи усилия от расширяющегося газа в цилиндре на коленчатый вал через поршневой шток и/или шатун.

В четырехтактных автомобильных двигателях (бензиновых и дизельных двигателях) процессы впуска, сжатия, сгорания и выхлопа происходят над поршнем в головке блока цилиндров, что заставляет поршень двигаться вверх и вниз (или внутрь и наружу в плоский двигатель). внутри цилиндра и заставляя коленчатый вал вращаться.

В насосе функция обратная, и усилие передается от коленчатого вала к поршню с целью сжатия или выброса жидкости в цилиндре. В некоторых двигателях поршень также действует как клапан, закрывая и открывая отверстия в цилиндре.

Из чего сделан поршень?

Компоненты двигателя должны быть износостойкими для долговечности и легкими для повышения эффективности.

В результате поршни обычно изготавливаются из алюминиевого сплава, а поршневые кольца (обычно состоящие сверху вниз из компрессионного кольца, грязесъемного кольца и маслосъемного кольца) изготавливаются из чугуна или стали.

Масляное кольцо вытирает масло со стенок цилиндра при движении поршня, но со временем оно и другие кольца могут изнашиваться, позволяя маслу из картера попадать в камеру сгорания.

Чрезмерный расход масла и белый дым из выхлопных труб указывают на износ поршневых колец.

Двигатели внутреннего сгорания могут работать с одним цилиндром и, следовательно, с одним поршнем (мотоциклы и бензиновые газонокосилки) или с двенадцатью поршнями, но в большинстве автомобилей их четыре или шесть.

Радиальные двигатели, обычно используемые в винтовых самолетах, имеют нечетное количество цилиндров и поршней для более плавной работы.

Поршни также используются в двигателях внешнего сгорания, также известных как паровые двигатели, в которых вода нагревается в котле, а полученный пар используется для приведения в движение пары поршней (обычно) во внешних цилиндрах, которые затем приводят в движение колеса. Роторные двигатели не имеют цилиндров или поршней.

Схема деталей поршня

Детали поршня

Детали поршня

Поршень как движущаяся часть камеры сгорания выполняет задачу преобразования высвобождаемой энергии в механическую работу. Основная конструкция поршня представляет собой полый цилиндр, закрытый с одной стороны, с поршневой головкой, состоящей из сегментов, с кольцевым поясом, втулкой штифта и юбкой.

Основные части поршня и их функции:

  • Поршневые кольца
  • Юбка поршня
  • Поршневой палец
  • Головка поршня/коронка
  • Шатун
  • Поршневые подшипники

1. Поршневое кольцо

Поршневые кольца поддерживают сжатие газа между поршнем и стенкой цилиндра. Поршневые кольца герметизируют цилиндр, так что продукты сгорания, образующиеся в момент воспламенения, не просачиваются в отверстие между поршнем и цилиндром.

В типичном автомобильном двигателе обычно используются 3 типа поршневых колец:

  • Компрессионное кольцо : это верхнее боковое кольцо, ближайшее к камере сгорания. Его также называют газовым или нажимным кольцом. Кольцо предотвращает утечку дымовых газов. Компрессионные кольца также помогают передавать тепло от поршня к стенкам цилиндра.
  • Грязесъемное кольцо представляет собой поршневое кольцо с конической поверхностью, расположенное в кольцевой канавке между компрессионным кольцом и маслосъемным кольцом. Грязесъемное кольцо используется для дополнительной герметизации камеры сгорания и очистки стенки цилиндра от лишнего масла. Дымовые газы, проходящие через компрессионное кольцо, останавливаются грязесъемным кольцом.
  • Масляное кольцо представляет собой поршневое кольцо, расположенное в ближайшей к картеру кольцевой канавке. Маслосъемное кольцо используется для удаления излишков масла со стенок цилиндра во время движения поршня. Избыточное масло возвращается через кольцевые отверстия в масляный резервуар в блоке цилиндров.

ДОПОЛНИТЕЛЬНО: Что такое поршневое кольцо?

2.

Юбка поршня

Юбка поршня относится к цилиндрическому материалу, закрепленному на круглой части поршня. Деталь обычно изготавливают из чугуна из-за его отличной износостойкости и самосмазывающихся свойств. Юбка содержит канавки для установки поршневого маслосъемного кольца и компрессионных колец. Юбки поршня доступны в различных исполнениях для решения конкретных задач.

Существует два основных типа юбок поршня:

  • Пышная юбка : Также известна как сплошная юбка. Полная юбка имеет трубчатую форму. Он обычно используется в двигателях больших автомобилей.
  • Юбка тапочка: Тип юбки поршня используется для поршней мотоциклов и некоторых автомобилей. Часть юбки срезается так, что на стенке цилиндра остаются только задняя и передняя поверхности. Это помогает снизить вес и минимизировать площадь контакта между стенкой цилиндра и поршнем.

3. Поршневой палец/поршневой палец

Поршневой палец, также известный как поршневой палец или поршневой палец, используется для соединения поршня с шатуном и обеспечивает подшипник, на котором шатун может вращаться как поршень. движется.

В очень ранних конструкциях двигателей, в том числе с паровым приводом, и во многих очень больших стационарных или судовых двигателях поршневой палец расположен в скользящей крейцкопфе, который соединяется с поршнем через шток.

Поршневой палец обычно представляет собой кованый короткий полый стержень из стального сплава высокой прочности и твердости, который может быть физически отделен как от шатуна, так и от поршня или крейцкопфа.

Конструкция поршневого пальца, особенно в небольших высокооборотных автомобильных двигателях, представляет собой сложную задачу. Поршневой палец должен работать при самых высоких температурах, встречающихся в двигателе, и его расположение затрудняет смазку, оставаясь при этом маленьким и легким, чтобы соответствовать диаметру поршня и не увеличивать массу поршня.

Требования к легкости и компактности требуют использования штока малого диаметра, который подвергается высоким сдвиговым и изгибающим нагрузкам и имеет одни из самых высоких сжимающих нагрузок среди всех подшипников во всем двигателе.

Чтобы решить эти проблемы, материалы, из которых изготовлен поршневой палец, и способ его изготовления являются одними из самых сложных механических компонентов, используемых в двигателях внутреннего сгорания.

Из них получаются следующие типы штифтов.

  • Стационарный/неподвижный штифт : штифт крепится к бобышкам поршня с помощью винта. Затем шток поршня поворачивается на штифте.
  • Полуплавающий : штифт крепится к шатуну посередине, а концы штифта свободно перемещаются внутри поршневого подшипника и у бобышек.
  • Полностью плавающий : в этом типе штифта штифт не прикреплен к штоку штифта или поршня. Вместо этого он фиксируется заглушками, зажимами или стопорными кольцами, прикрепленными к бобышкам поршня. В этом случае штифт может колебаться как на бобышках, так и на стержне.

4. Головка поршня/коронка

Также известна как головка поршня или купол, головкой поршня является его верхняя часть. Это та часть, которая вступает в контакт с дымовыми газами. Это нагревает его до чрезвычайно высоких температур. Для предотвращения оплавления детали головки поршня изготавливают из специальных сплавов, в том числе стальных.

Головка поршня обычно состоит из каналов и полостей. Это помогает создать завихрение, улучшающее сгорание. В разных двигателях используются разные типы головок поршней. Причины различий различаются. Предпочтительная конструкция головки поршня зависит от многих факторов, таких как ожидаемая производительность и тип двигателя.

5. Шатун

Шатун, также называемый шатуном, представляет собой часть поршневого двигателя, которая соединяет поршень с коленчатым валом. Шатун вместе с кривошипом преобразует возвратно-поступательное движение поршня во вращение коленчатого вала.

ДОПОЛНИТЕЛЬНО: Что такое шатун?

6. Подшипники поршня

Подшипники представляют собой детали поршня, расположенные в точках, где происходит осевое вращение. Обычно это полукруглые куски металла, которые вставляются в отверстия на этих точках. Поршневые подшипники включают чашки на большом конце, где шток соединяется с коленчатым валом. На маленьком конце, где шток соединяется с поршнем, также есть подшипники.

Поршневые подшипники обычно изготавливаются из композитных металлов, таких как свинец, медь, кремний, алюминий и другие. На подшипники часто наносят покрытие для повышения твердости и поддержки нагрузки от движений поршня и шатуна.

Типы поршней

Существует три типа поршней, каждый из которых назван по своей форме: с плоской вершиной, куполом и тарелкой.

1. Поршни с плоской вершиной

Как бы просто это ни звучало, поршень с плоской вершиной имеет плоскую верхнюю часть. Поршни с плоским верхом имеют наименьшую площадь поверхности; это позволяет им создавать наибольшую силу. Этот тип поршня идеален для создания эффективного сгорания.

Поршни с плоской вершиной обеспечивают наиболее равномерное распределение пламени. Трудность, связанная с этим, заключается в том, что он может создавать слишком большую компрессию для меньших камер сгорания.

2. Тарельчатые поршни

Тарельчатые поршни представляют наименьшие проблемы для инженеров. Это больше из-за того, где они используются, чем из-за собственности, которой они сами владеют.

Они имеют форму тарелки со слегка загнутыми внешними краями. Как правило, тарельчатые поршни используются в двигателях с наддувом, не требующих распределительного вала с большой подъемной силой или высокой степени сжатия.

3. Купольные поршни

Противоположные по концепции тарельчатым поршням, эти пузыри в середине напоминают верхнюю часть стадиона. Это делается для увеличения площади поверхности, доступной на верхней части поршня. Большая площадь поверхности означает меньшее сжатие.

Хотя большее сжатие означает, что генерируется большее усилие, существует верхний предел того, с чем может справиться каждая камера сгорания. Уменьшение степени сжатия таким образом, по существу, предотвращает разрыв двигателя на части.

Это всего лишь один из способов ограничения генерируемой силы до уровня, с которым двигатель может безопасно справиться.

Если вы только начинаете, это только начало. Вы не сможете понять всю головоломку, не поставив ее части в контекст друг друга.

Таким образом, хотя это объясняет, что делают поршни и какое значение имеют различия в форме, его необходимо понимать в контексте всего двигателя, чтобы получить полную картину. Продолжайте учиться, и вы будете в пути.

Different

Types of pis tons

Following are the Types of Pistons:

  • Trunk pistons
  • Crosshead pistons
  • Slipper pistons
  • Deflector pistons
  • Racing Pistons

1.

Trunk pi stons

Поршни ствола длинные относительно их диаметра. Они действуют как поршневые, так и цилиндрические крейцкопфы. Поскольку шатун находится под углом на протяжении большей части своего вращения, существует также боковая сила, действующая вдоль стороны поршня на стенку цилиндра. Более длинный поршень помогает поддерживать это.

Магистральные поршни были обычной конструкцией поршней с первых дней поршневого двигателя внутреннего сгорания. Они использовались как для бензиновых, так и для дизельных двигателей, хотя в высокоскоростных двигателях теперь используются более легкие проскальзывающие поршни.

Отличительной чертой большинства тронковых поршней, особенно для дизельных двигателей, является то, что они имеют канавку для маслосъемного кольца под поршневым пальцем, в дополнение к кольцам между поршневым пальцем и головкой.

Название «хоботной поршень» происходит от «хоботного двигателя», ранней конструкции морского парового двигателя.

Чтобы сделать их более компактными, они отказались от обычного поршневого штока парового двигателя с отдельной крейцкопфом и вместо этого стали первой конструкцией двигателя, в которой поршневой палец размещался непосредственно внутри поршня.

В остальном эти поршни магистрального двигателя мало походили на поршень магистрального двигателя; они были чрезвычайно большого диаметра и двойного действия. Их «хобот» представлял собой узкий цилиндр с установленным в центре поршнем.

2.

Крейцкопф pi тонн

Для больших тихоходных дизельных двигателей может потребоваться дополнительная поддержка боковых сил на поршень. В этих двигателях обычно используются поршни с крейцкопфом.

Основной поршень имеет большой поршневой шток, проходящий вниз от поршня к тому, что фактически является вторым поршнем меньшего диаметра. Главный поршень отвечает за газонепроницаемость и несет на себе поршневые кольца.

Меньший поршень служит чисто механической направляющей. Он работает внутри небольшого цилиндра в качестве направляющей ствола, а также несет поршневой палец.

Смазка крейцкопфа имеет преимущества перед тронковым поршнем, так как его смазочное масло не подвержено теплу сгорания: масло не загрязнено частицами дымовой сажи, не разрушается от тепла, более жидкое, менее можно использовать вязкое масло.

Трение поршня и крейцкопфа может быть вдвое меньше, чем у тронкового поршня. Из-за дополнительного веса эти поршни не используются для высокооборотных двигателей.

3.

Slipper pi stons

Поршень Slipper представляет собой поршень для бензинового двигателя, размер и вес которого были максимально уменьшены.

В крайнем случае они сводятся к днищу поршня, опоре для поршневых колец и оставшейся части юбки поршня ровно столько, чтобы оставалось две посадочные площадки, чтобы поршень не раскачивался в отверстии.

Стороны юбки поршня вокруг поршневого пальца сужаются от стенки цилиндра.

Основная цель состоит в том, чтобы уменьшить совершающую возвратно-поступательное движение массу, что упрощает балансировку двигателя и позволяет работать на высоких скоростях. В гонках юбки проскальзывающих поршней могут быть сконфигурированы таким образом, чтобы обеспечить чрезвычайно легкий вес при сохранении жесткости и прочности полной юбки.

Уменьшение инерции также повышает механический КПД двигателя: силы, необходимые для ускорения и торможения возвратно-поступательных частей, вызывают большее трение поршня о стенки цилиндра, чем давление жидкости на головку поршня.

Дополнительным преимуществом может быть некоторое снижение трения о стенки цилиндра, поскольку площадь юбки, которая скользит вверх и вниз в цилиндре, уменьшается наполовину. Однако большая часть трения возникает из-за поршневых колец, которые являются частями, которые на самом деле наиболее плотно прилегают к отверстию и опорным поверхностям поршневого пальца, и, таким образом, преимущество уменьшается.

4.

Дефлектор pi stons

Дефлекторные поршни используются в двухтактных двигателях с компрессией картера, где поток газа внутри цилиндра должен быть тщательно направлен для обеспечения эффективной продувки.

При поперечной продувке перепускное (впускное в цилиндр) и выпускное отверстия находятся на прямо противоположных сторонах стенки цилиндра.

Для предотвращения прямого прохождения поступающей смеси из одного порта в другой поршень имеет на своей головке выступающее ребро. Это предназначено для отклонения поступающей смеси вверх, вокруг камеры сгорания.

Много усилий и множество различных конструкций днища поршня ушло на разработку улучшенной продувки. Венцы развились от простого ребра до большой асимметричной выпуклости, обычно с крутой гранью на входной стороне и пологим изгибом на выпускной стороне.

Несмотря на это, перекрестная уборка никогда не была такой эффективной, как ожидалось. Вместо этого большинство двигателей сегодня используют портирование Schnoodle. Это размещает пару переходных портов по бокам цилиндра и побуждает поток газа вращаться вокруг вертикальной оси, а не горизонтальной оси.

5.

Гоночные поршни

В гоночных двигателях прочность и жесткость поршня обычно намного выше, чем у двигателя легкового автомобиля, а вес намного меньше, что позволяет достичь высоких оборотов двигателя, необходимых в гонках.

Назначение поршня:

Наиболее важные задачи, которые должны выполнять поршни:

  • Передача усилия от и к рабочему газу
  • Переменное ограничение рабочей камеры (цилиндра)
  • Герметизация рабочей камеры
  • Линейная направляющая шатуна (тронковые двигатели)
  • Теплоотвод
  • Поддержка перезарядки втягиванием и разрядкой (четырехтактные двигатели)
  • Поддержка смесеобразования (посредством подходящая форма поверхности поршня со стороны камеры сгорания
  • )
  • Управление обменом заряда (в двухтактных двигателях)
  • Направление уплотнительных элементов (поршневых колец)
  • Направление шатуна (для шатунов с верхним расположением)

По мере увеличения удельной мощности двигателя одновременно растут и требования к поршню.

Поршень Характеристика:
  • Поршни должны быть достаточно прочными, чтобы выдерживать:
  • Ударное воздействие давления горючих газов,
  • Переменная нагрузка и
  • Высокая температура газов.
  • Поршень должен быть:
  • Легким по весу
  • Бесшумным в работе и
  • Механически прочным.
  • Из-за малого веса:
  • Инерционные потери и
  • Снижение инерционных нагрузок на подшипник из-за изменения движения

Поршень Применение или использование:

Основное применение поршней:

    7033 Уменьшенная инерция также улучшает механический КПД двигателя.
  • Сжимает жидкость внутри цилиндра, тем самым повышая давление и температуру жидкости внутри цилиндра.
  • Он также обеспечивает направление.

Поршневые преимущества:

Основные преимущества поршней:

  • МЕХАНИЧЕСКАЯ ПРОМЕТАЦИЯ
  • Гибкость и надежность
  • . и шума
  • Меньше обслуживания
  • Легкий запуск поршня
  • Отлично подходит для рекуперации отработанного тепла
  • Обеспечивает высокую степень маневренности
  • Меньшая стоимость производства
  • Низкие выбросы NOX
  • Это предлагает процесс сжигания HCCI
  • Внутренне сбалансированные
  • Модуриторство

Piston Disadagantage:

9000 9029

Piston DisaDagantage:

9000 9029

Piston Disadagantes:

9000 9000

Piston Disadagantages:

9000 9000 9029

Piston.

подачи топлива
  • Низкая эффективность частичной нагрузки
  • Высокая скорость сгорания
  • Требуется редуктор
  • Часто задаваемые вопросы.

    Что такое поршень?

    Поршень является компонентом поршневых двигателей, поршневых насосов, газовых компрессоров, гидравлических и пневматических цилиндров, а также других подобных механизмов. Это подвижный компонент, заключенный в цилиндр и газонепроницаемый с помощью поршневых колец.

    Какие части поршня?

    Основные части поршня:

    1. Поршневые кольца
    2. Юбка поршня
    3. Поршневой палец
    4. Головка поршня/коронка
    5. Шатун
    6. Подшипники поршня

    Какие бывают типы поршней?

    Существует три типа поршней, каждый из которых назван в честь своей формы: с плоской вершиной, куполом и тарелкой.

    1. Как бы просто это ни звучало, поршень с плоской верхней частью имеет плоскую верхнюю часть.
    2. Тарельчатые поршни представляют наименьшие проблемы для инженеров.
    3. Концептуально противоположные тарельчатым поршням, они пузырятся посередине, как крыша стадиона.

    Что такое поршень двигателя?

    В основе поршневого двигателя лежит поршень. Он состоит из движущегося круглого куска металла с поршневыми кольцами для обеспечения воздухонепроницаемого уплотнения после его установки в цилиндр двигателя. Поршень прикреплен через поршневой палец к шатуну, который, в свою очередь, соединен с коленчатым валом.

    В четырехтактных (бензиновых и дизельных) двигателях впуск, сжатие, сгорание и выхлоп происходят над поршнем в головке блока цилиндров, что заставляет поршень двигаться вверх и вниз (или внутрь и наружу в плоский двигатель) внутри цилиндра, тем самым заставляя коленчатый вал вращаться.

    Что такое поршень и как он работает?

    Поршень представляет собой подвижный диск, заключенный в цилиндр, газонепроницаемый с помощью поршневых колец. Диск движется внутри цилиндра, когда жидкость или газ внутри цилиндра расширяются и сжимаются. Поршень способствует преобразованию тепловой энергии в механическую работу и наоборот.

    Какова функция поршня в двигателе?

    Одной из основных функций поршня и поршневых колец является герметизация камеры сгорания под давлением от картера. Из-за зазора между поршнем и цилиндром продукты сгорания (выхлопные газы) могут попасть в картер во время кинематической последовательности движения.

    Как движется поршень?

    Поршень крепится с помощью поршневого пальца к шатуну, который, в свою очередь, соединяется с коленчатым валом, и вместе они превращают движение вверх и вниз (возвратно-поступательное) в круговое (вращательное) движение для привода колес. В результате взрыва поршень движется вниз, создавая выхлопные газы.

    Какие бывают 3 типа поршней?

    Существует три типа поршней, каждый из которых назван в честь своей формы: с плоской вершиной, куполом и тарелкой.

    Что такое мощность поршней?

    Основные компоненты двигателя внутреннего сгорания. Цилиндры также оснащены клапанами, которые впускают воздух и топливо и позволяют выхлопным газам выходить. Топливо внутри двигателя воспламеняется свечами зажигания, и это сгорание приводит в движение поршни.

    Где используются поршни?

    Поршень является неотъемлемой частью двигателя внутреннего сгорания, который играет ключевую роль в преобразовании топлива, которое вы используете для заправки автомобиля, в энергию для движения автомобиля вперед. Это движущийся компонент, который используется для передачи силы от газа, расширяющегося в цилиндрах, на коленчатый вал для вращения колес.

    Каковы четыре функции поршня?

    Функции поршня следующие:

    • Принимать тягу от взрыва и передавать усилие на коленчатый вал через шатун.
    • Для уплотнения, чтобы высокое давление сгорания не попадало в картер.
    • Служит направляющей и подшипником для головки шатуна.

    Почему трескаются поршни?

    Трещины в верхней части поршня (корона) в бензиновых двигателях обычно возникают в результате избыточного давления сгорания, вызванного чрезмерной компрессией или чрезмерно опережающим опережением зажигания. Постоянные резкие перепады температуры сгорания в конечном итоге приводят к термическим трещинам днища поршня.

    Где находится поршень?

    Поршни являются одной из наиболее важных частей двигателя, поскольку они являются механизмами, содержащими энергию двигателя. Поршни расположены в блоке цилиндров. Количество цилиндров в двигателе может быть разным. Внутрь цилиндра через впускной клапан впрыскивается смесь топлива и воздуха.

    Из какого материала поршень?

    Поршни изготавливаются либо из низкоуглеродистой стали, либо из алюминиевых сплавов. Поршень подвергается сильному нагреву, инерции, вибрации и трению. Углеродистые стали минимизируют эффекты дифференциального теплового расширения между стенками поршня и цилиндра.

    С какой скоростью движется поршень?

    Типичные значения составляют от 500 до 7000 об/мин. Поскольку каждый цилиндр должен подниматься и опускаться один раз за каждый оборот, они, очевидно, движутся быстрее, когда вы нажимаете педаль акселератора дальше вниз.

    Оставить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
