Автомобиль из чего состоит: Устройство автомобиля от А до Я

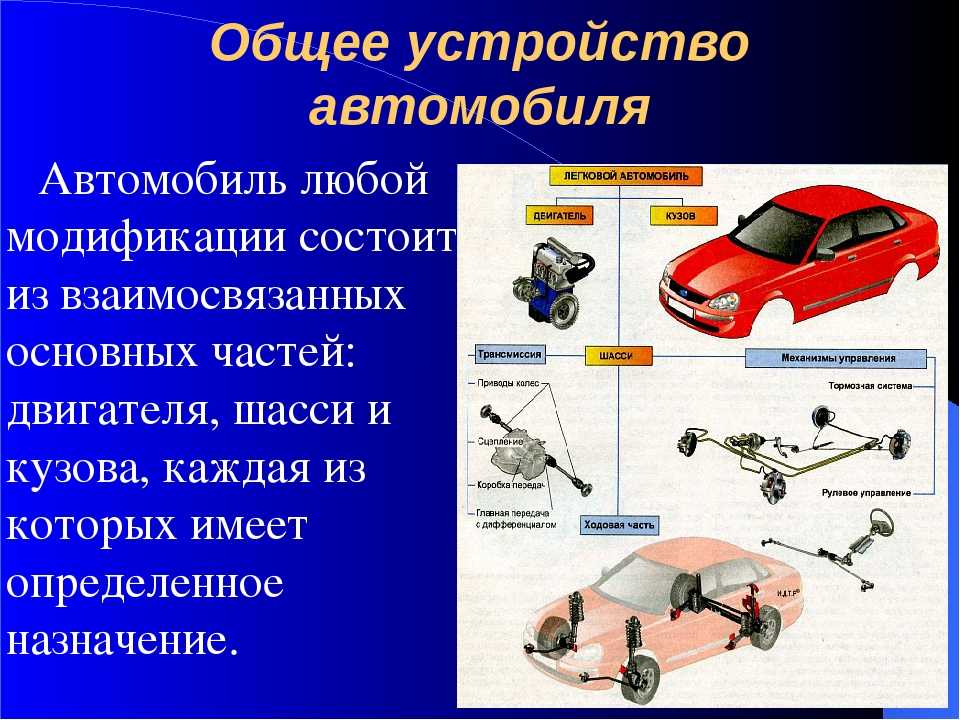

Устройство автомобиля для чайников: четыре составляющие

Автомобиль, в котором мы ездим – продукт во всех отношениях сложный. И чтобы управлять им безопасно и чтобы пользоваться всеми его функциями (и за что заплачены ваши деньги), надо хотя бы в общих чертах знать, как он устроен.

Курс обучения на водительские права во всех развитых странах всегда содержит хотя бы немного информации о строении автомобиля. Это совершенно верно, даже если большинство граждан ездит на новеньких машинах и никогда не открывает капот. Ведь только зная назначение основных узлов и агрегатов, можно ожидать от них и от машины в целом определенного поведения и реакции на работу органами управления.

Современный кузов проектируется с учетом требований к безопасности пассажиров в случае тяжелого ДТП

Кузов

Это главная часть машины, ведь в нем размещаются пассажиры и багаж, и к нему также крепятся все агрегаты и системы, которые приводят машину в действие. От кузова зависит вид машины, ее функциональность и статус модели. Снизу, под днищем расположена ходовая часть, спереди (реже сзади) – двигатель и трансмиссия.

Еще одно важное назначение кузова – защита пассажиров при ДТП. Современные кузова имеют “мягкие” переднюю и заднюю части и жесткую, прочную капсулу салона, гдеразмещаются люди. В случае ДТП передок или задок легко сминается, поглощая энергию удара. Зато пассажиры внутри не испытывают больших нагрузок и не травмируются, ударяясь о детали интерьера.

Читайте также: Как автопроизводители обманывают с типом кузова

Двигатель

Абсолютное большинство автомобилей сегодня имеют под капотом двигатель внутреннего сгорания (ДВС). В нем топливо, сгорая в цилиндрах, толкает поршни, которые вращают коленчатый вал – который, в свою очередь, передает свой крутящий момент через трансмиссию на колеса.

Большинство современных двигателей имеют четыре цилиндра, но не редкость и трехцилиндровые конструкции

Двигатель имеет несколько систем, отказ которых приводит к остановке автомобиля: система зажигания, электрооборудование, топливная система и система охлаждения.
Последние пять-десять лет большую популярность приобретают электромобили, которые вместо ДВС имеют электромотор и аккумулятор. В гибридных автомобилях есть и ДВС, и электромотор, в зависимости от модели авто и режима движения они могут работать и по очереди, и одновременно.

Трансмиссия

Чтобы передать мощность от двигателя к колесам, используется коробка передач и приводы к колесам – так называемые ШРУСы и иногда карданы. У автомобилей с приводом на все четыре колеса (полный привод или 4х4) может быть еще раздаточная коробка и специальная муфта подключения второй пары колес.

Автоматическая трансмиссия классического типа (гидромеханическая АКП) на сегодня является одним из самых сложных агрегатов автомобиля

Коробка передач бывает с ручным переключением или автоматическая, последняя в свою очередь бывает классическим автоматом или роботизированным. «Роботы» тоже бывают разные – простые (дешевые) и преселективные (с двумя сцеплениями, дорогие).

Читайте также: Коробка передач – робот, автомат или механика: в чем разница

У полноприводных трансмиссий одна ось (чаще всего передняя) постоянно ведущая, а вторая подключается при необходимости – водителем или автоматически.

В электромобилях трансмиссия упрощена и не требует от водителя переключений, у гибридов, наоборот, трансмиссия сложная и управляется электроникой.

Ходовая часть

Главное в ходовой – колеса. Через них автомобиль опирается на дорогу, они же держат машину на курсе, заданном водителем. Современные конструкторы пытаются расставлять колеса как можно ближе к углам кузова, потому что так автомобиль будет наиболее устойчивым на дороге. К кузову оси колес прикреплены не жестко, а через рычаги с шарнирами и пружинами – чтобы кузов и пассажиров не трясло на ухабах. Кроме мягких элементов – пружин (рессор) в ходовой части есть еще демпфирующие элементы – амортизаторы. Без них машину будет очень раскачивать на неровностях, а колеса плохо будут держаться за дорогу.

На современных авто существует несколько схем подвески колес, все они являются компромиссом между плавностью хода и чувствительной управляемостью

К ходовой также относят рулевое управление. Поворачивая руль, водитель через механизм с шестернями толкает тяги, которые направляют передние колеса в указанную сторону. На каждом колесе есть тормозные механизмы, которые соединены с педалью гидроприводом – шлангами и трубками с тормозной жидкостью, поэтому в тормозной системе важна герметичность. Кроме того, есть стояночный тормоз (ручник) – он, во-первых, удерживает машину на парковке, а во-вторых, выступает как аварийный, запасной тормоз. Поэтому так важно поддерживать ручник в исправном состоянии.

Рулевое управление состоит из многих компонентов, но постоянного внимания требуют обычно шарниры тяг – их следует вовремя заменять

Рекомендация Авто24

В дополнение к общим знаниям о строении автомобиля каждому автовладельцу желательно знать несколько главных особенностей его собственной модели. Например, это могут быть особенности переключения передач в роботизированной АКП, выгодный (для ускорения или экономии топлива) диапазон оборотов двигателя, правильное использование полного привода в трансмиссии и тому подобное. Об этих нюансах можно узнать у опытного владельца, у мастера СТО или в дилерском центре.

Читайте также: Как проверить ходовую при покупке машины

из каких частей состоит ходовая часть, двигатель, подвеска и другие

Автор Milavlad На чтение 6 мин. Просмотров 7.1k. Опубликовано 5 июля, 2017 Обновлено 3 сентября, 2021

Содержание

1. Устройство современного автомобиля
2. Двигатель внутреннего сгорания
3. Трансмиссия
4. Кузов автомобиля
5. Салон автомобиля или зона комфорта
6. Электронные системы автомобиля
7. Подвеска автомобиля
8. Рулевое управление
9. Тормозная система

Автомобильная промышленность не стоит на месте, и все время совершенствуется, в связи с этим происходит постоянная смена составляющих автотранспорта, тем не менее базовые узлы и агрегаты остаются неизменными:

• Двигатель внутреннего сгорания;
• Трансмиссия;
• Кузов;
• Салон с различными функциями и опциями.

Двигатель внутреннего сгорания

Двигатели разделяют на несколько видов, это разделение производится по виду топлива используемого при работе. Двигатели бывают дизельные, бензиновые, газовые и комбинированные. Состав всех двигателей практически одинаковый, он состоит из следующих узлов:

• Блока цилиндров.
• Головки блока цилиндров, в которую входят распределительный вал и клапана.
• Кривошипно-шатунного механизма, в который входят коленчатый вал, поршень и шатун.
• Система охлаждения, включающая в себя водяной насос, радиатор, вентилятор, датчик температуры, расширительный бачок, термостат и патрубки системы.
• Система смазки, состоящая из масляного насоса, масляного заборника, фильтрующего элемента и датчика аварийного давления, датчик уровня масла.
• Система питания частично относится к двигателю, состоит из топливного насоса, топливных форсунок или карбюратора, дроссельного узла.
• Электронное управление, включает в себя блок управления двигателем и разнообразный комплект датчиков, отвечающих за работу двигателя внутреннего сгорания.

Принцип работы превратить тепловую энергию в механическую энергию. Топливовоздушная смесь попадает в камеру сгорания через впускной клапан, путем разряжения, созданного поршнем в цилиндр. Затем происходит сжатие смеси за счет движения поршня вверх при закрытых клапанов.

В момент критического сжатия подается искра, которая воспламеняет смесь и заставляет поршень двигаться вниз, затем происходит открытие выпускного клапана и выхлопные газы попадают в выпускной коллектор. Работа дизельного двигателя немного отличается, там воспламенения происходит при сильном сжатии без подачи искры.

Также в последнее время все чаще встречаются гибридные двигатели и электрические двигатели. В гибридном исполнении используется двигатель внутреннего сгорания для вращения генератора, а колеса приводятся в движение электромотором. Основным отличием является наличие аккумуляторных батарей. Электромобили приводятся в движение электромотором, а энергия поступает от аккумуляторов.

Трансмиссия

Трансмиссия также имеет несколько вариантов исполнения в зависимости от привода автомашины.

В состав трансмиссии авто с передним приводом входит коробка перемены передач и привода с шарнирами равных угловых скоростей.

Коробка передач тоже имеет варианты исполнения такие, как:

• Автоматическая;
• Вариатор;
• Механическая;
• Робот.

В состав трансмиссии заднеприводной машины дополнительно включены карданная передача и задний мост или редуктор. В мосту реализация передачи крутящего момента организована полуосями, а в редукторных версиях, также шарнирами равных угловых скоростей.

Трансмиссия полноприводного автомобиля также имеет варианты исполнения:

1. Коробка перемены передач, карданные передачи, раздаточная коробка передач и передний и задний мосты автомобиля.
2. Коробка перемены передач, карданные передачи, угловой редуктор, редуктор задней оси, и шарниры равных угловых скоростей.

Надо отметить, что также встречаются смешанные варианты реализации полного привода.

Трансмиссия обеспечивает передачу крутящего момента от двигателя внутреннего сгорания к колесам автомобиля.

Кузов автомобиля

Имеет множество вариаций:

• Седан;
• Купе;
• Универсал;
• Хэтчбек;
• Лифтбек;
• Кабриолет;

И еще множество различных вариаций без учета коммерческого транспорта. Кузов авто играет одну из самых важных ролей в безопасности водителя и пассажиров, а также важной составляющей кузова являются, его аэродинамические свойства, что позволяет уменьшить расход топлива и увеличить скоростные показатели. В состав кузова входят такие детали, как: двери, крышка багажника, капот, бампера, стекла, уплотнители, основа кузова с боковыми панелями, крыльями и крышей.

Салон автомобиля или зона комфорта

Салон современного автомобиля обладает высоким уровнем комфорта, за счет множества систем автомобиля. Устройство кондиционирования обеспечивает создание комфортного микроклимата в салоне автомобиля в независимости от погоды на улице. На некоторых моделях автотранспорта установлен многозонный климат контроль, который организовывает микроклимат для каждого отдельного пассажира.

Сиденья автомобиля стало иметь множество регулировок, так что любой водитель или пассажир может настроить сиденья под себя для комфортной посадки. А также в сиденьях имеются функции подогрева, охлаждения и даже массажа. Многие автомобили на данный момент оборудуются датчиками света и дождя, что, несомненно, создает комфорт водителю.

И не стоит забывать о вспомогательных системах: парковочный радар, обзорные камеры по периметру автомобиля, помощник при парковке. Мультимедийные устройства позволяют не только прослушивать аудио-файлы, но и также просматривать видео и имеют выход в интернет, во многих системах установлен bluetooth, что позволяет производить общение по телефону с помощью мультимедиа, не отвлекаясь от управления транспортным средством.

Электронные системы автомобиля

Современные автомобили полностью окутаны электроникой начиная от блока управления двигателем, заканчивая датчиками давления в колесах. Управления двигателем и другими функциями осуществляется программным способом по средствам ЭБУ (электронного блока управления).

Управления тормозной системой производится по средствам датчиков и блока управления ABS. А также по средствам электроники производится управление антипробуксовочной функцией. На современном автомобиле практически 90% элементов имеют связь с электроникой.

Подвеска автомобиля

Задняя подвеска автомобиля разделяется на зависимую подвеску и независимую. Зависимая подвеска реализована балкой, амортизаторами, пружинами. Встречаются варианты рессор вместо пружин или пневмобалонов. Независимая подвеска состоит из полурамника с рычагами, такая подвеска более мягкая и комфортная в отличие от зависимой подвески.

Передняя подвеска также имеет рычаги, поворотные кулаки, стабилизатора, амортизаторы и пружины или варианты. На внедорожниках можно встретить торсионную подвеску. Отличие такой подвески в использовании торсиона вместо пружин.

Рулевое управление

Рулевое управление состоит из реечного механизма, соединенного с рулевым колесом по средствам рулевых карданных передач, усилителя руля (гидропривод или электропривод). Гидроусилитель работает за счет гидравлического масла, нагнетаемого насосом в рулевую рейку, электроусилитель организован электромотором, установленным непосредственно на рулевом механизме.

Тормозная система

Эти системы различают по принципу работы гидравлическая и воздушная тормозные системы. Воздушная система в большинстве случаев реализована на грузовых транспортных средствах и работает за счет давления воздуха, накачиваемого в баллоны компрессором.

Гидравлическая тормозная система состоит из главного тормозного цилиндра с вакуумным усилителем, рабочих тормозных цилиндров, тормозных дисков или барабанов, тормозных колодок, стояночной тормозной системы. Работа данной системы заключается в передачи порции тормозной жидкости к рабочим тормозным цилиндрам, в результате происходит воздействие на тормозные колодки, которые останавливают диск, а соответственно и транспортное средство.

Это лишь основные системы автомобиля и не стоит забывать, что любой вид транспорта является технически сложной конструкцией, состоящей из множества систем, взаимодействующих между собой.

частей схемы автомобиля | Запчасти MOOG

Рулевое колесо соединено с…

От системы рулевого управления до передней и задней подвески, автомобиль с газовым двигателем состоит из множества деталей, которые вместе приводят в движение ваш автомобиль, грузовик или внедорожник по дороге. Хотя это может показаться иностранным языком, понимание того, как системы рулевого управления и подвески связаны с другими частями вашего автомобиля, чрезвычайно полезно для визуализации того, как работает ваш автомобиль.

Все вместе

Двигатель
Сердцем и душой вашего автомобиля является двигатель внутреннего сгорания. В блоке двигателя есть такие детали, как цепь ГРМ, распределительный вал, коленчатый вал, свечи зажигания, головки цилиндров, клапаны и поршни.

Трансмиссия
Коробка передач представляет собой коробку передач, состоящую из шестерен и зубчатых передач, которая эффективно использует крутящий момент двигателя для переключения передач и привода автомобиля.

Аккумулятор
Аккумулятор обеспечивает электроэнергию, необходимую для работы электрических компонентов вашего автомобиля. Без аккумулятора ваша машина не заведется.

Генератор
Часть электрической системы, генератор заряжает аккумулятор и питает электрическую систему во время движения автомобиля.

Радиатор
Радиатор помогает двигателю охлаждаться, отводя тепло от охлаждающей жидкости до того, как она будет прокачана обратно через двигатель.

Передний мост
Часть системы подвески, к переднему мосту крепятся ступицы передних колес.

Переднее рулевое управление и подвеска
Помогает улучшить плавность хода и управляемость автомобиля. Хотя системы различаются по составу, они обычно включают в себя амортизаторы / стойки, шаровые шарниры, наконечники рулевых тяг, систему рулевого управления с реечной передачей и промежуточные рычаги / сошки.

Тормоза
Тормоза установлены на всех четырех колесах и являются одной из важнейших систем безопасности автомобиля. Дисковые тормоза можно найти на передних и задних колесах и оснащены тормозными колодками и суппортами. Барабанные тормоза с тормозными колодками и колесными цилиндрами можно найти на задних колесах некоторых автомобилей.

Каталитический нейтрализатор
Устройство, контролирующее выбросы вашего автомобиля. Каталитический нейтрализатор преобразует вредные газы и загрязняющие вещества в менее вредные выбросы, прежде чем они покинут выхлопную систему автомобиля.

Глушитель
Обеспечивает бесшумность выхлопной системы за счет использования дефлекторов или других материалов, уменьшающих или приглушающих звук.

Выхлопная труба
Выводит выхлопные газы из глушителя наружу автомобиля.

Топливный бак
Топливный бак, обычно расположенный перед задней осью, содержит бензин, который питает ваш автомобиль. Размещение важно, чтобы избежать областей, которые могут скомкаться при столкновении.

Задний мост
Основная часть системы подвески, к которой крепятся задние колеса.

Задняя подвеска
Как и передняя подвеска, задняя подвеска влияет на управляемость и ходовые качества автомобиля. Системы могут различаться, но обычно они состоят из амортизаторов, винтовых пружин, шаровых шарниров, рычагов подвески и ШРУСов.

Узнайте больше о премиальных деталях рулевого управления и подвески, найдите запчасть для своего автомобиля или найдите, где купить автозапчасть сегодня.

Содержание, содержащееся в этой статье, предназначено только для информационных целей и не должно использоваться вместо обращения за профессиональной консультацией к сертифицированному технику или механику. Мы рекомендуем вам проконсультироваться с сертифицированным техническим специалистом или механиком, если у вас есть конкретные вопросы или проблемы, связанные с любой из тем, затронутых в этом документе. Ни при каких обстоятельствах мы не несем ответственности за любые убытки или ущерб, вызванные тем, что вы полагаетесь на какой-либо контент.

Сколько частей в автомобиле?

Сколько частей в машине? — Коллектор Авто Поставка

`

Опубликовано Collectors Auto Supply 5 мая 2020 г.

Средний автомобиль состоит примерно из 30 000 деталей, если считать все детали до гаек и болтов. Если вы рассматриваете большие детали, такие как двигатель, как одну часть, вы можете сказать, что автомобиль состоит примерно из 1800 отдельных частей. Один только двигатель имеет внутри тысячи отдельных деталей. Многие детали изготавливаются производителем автомобиля, но у каждого производителя также есть ряд поставщиков, которые изготавливают детали для разных автомобилей.

Среднему автомобилю требуется до 4800 сварных швов, чтобы все эти детали подошли по размеру. Сборка одного автомобиля на заводе может занять около 19 часов. Однако современные сборочные заводы огромны, с роботами, катящимися гусеницами и тысячами сотрудников.

Один день современного производства обычно составляет около 1450 автомобилей, что сильно отличается от дней классических автомобилей, когда один производственный цикл мог составлять 100, а не 1000. Например, только 135 единиц из 19Всего было выпущено 70 автомобилей Plymouth Hemi Superbird.

Основные части автомобиля

Когда вы заглядываете под капот своего автомобиля, некоторые детали видны сразу и их легко идентифицировать. Двигатель, очевидно, является основной частью, но вы должны увидеть аккумулятор, радиатор, воздушный фильтр, компрессор кондиционера, если он у вас есть, и резервуары для жидкости. На некоторых автомобилях также хорошо виден генератор. Другие важные детали вашего автомобиля может быть сложнее найти, если вы не знаете, что ищете.

Если вы посмотрите в область колес вашего автомобиля, вы сможете увидеть амортизаторы, тормоза и оси. Оси отвечают за передачу мощности двигателя на колеса, и вы можете сказать, когда с ними что-то не так, если вы слышите громкие лязгающие звуки или ваш автомобиль вибрирует.

Две другие важные детали — это глушитель и трансмиссия. Глушитель находится между выхлопной трубой в задней части автомобиля и двигателем. Обычно это недалеко от задней части вашего автомобиля. Трещины или коррозия на глушителе могут привести к снижению производительности и появлению громких звуков.

Расположение вашей трансмиссии зависит от того, передний или задний привод у вас. Если это первый, то он обычно находится за блоком двигателя между коробками передач. Если это заднеприводный автомобиль, то он будет прикреплен непосредственно к задней части двигателя.

Что такое основные компоненты двигателя?

Ваш двигатель состоит из нескольких различных частей, которые образуют сердце вашего автомобиля. Если вы посмотрите на двигатель в разобранном виде, вы сможете идентифицировать несколько основных частей, в том числе крышку головки блока цилиндров, прокладку крышки головки блока цилиндров, распределитель, головку блока цилиндров, выпускной коллектор, шкив распределительного вала, масляный фильтр, водяной насос, масляный поддон, двигатель. блок и приводной шкив зубчатого ремня среди ряда других.

Современные автомобили часто имеют блоки цилиндров из алюминия или комбинации алюминия. Тем не менее, старые автомобили и классические автомобили часто имеют блоки цилиндров из чугуна. Чугун был популярным выбором из-за его дешевости и изобилия. Это также позволило автопроизводителям изготавливать сложные блоки цилиндров с точным выравниванием. Конечно, у железа есть свои минусы. Большой из них заключается в том, что он тяжелый и требует больше энергии для передвижения. Классические автомобили с двигателями из железного блока действительно были довольно большими и тяжелыми.

General Motors была одним из первых автопроизводителей, которые в начале 1960-х годов попытались сделать алюминиевый двигатель. Одним из первых автомобилей с двигателем V8 объемом 215 кубических дюймов с полностью алюминиевым блоком и головками был Buick Special. GM также поставила его на Oldsmobile F-85 и Pontiac Tempest. Однако железо не так устарело, как может показаться в современную эпоху. Он все же дешевле алюминия и более термически стабилен.

Места, где можно найти запчасти для классических автомобилей

Найти классические автозапчасти или другие основные компоненты автомобиля не так сложно, как вы думаете. Collectors Auto Supply — отличный ресурс, где можно найти запчасти для классических автомобилей, необходимые для восстановления или обслуживания вашего классического автомобиля.

Вы также можете найти запчасти на свалках, на биржах, автомобильных выставках и в клубах классических автомобилей.
