Какие двигатели Лада Веста гнут клапана, а какие нет?
Осенью 2015 года семейство легковых «Лад» пополнила топовая модель – автомобиль Веста, выпускаемый в кузове «седан». Задавая вопрос «гнёт ли клапана на Лада Веста», нужно ясно представлять себе, о каком двигателе идёт речь: об 1,6-литровом российском или ниссановском, а может, о последней разработке ВАЗ с названием «21179».
Содержание
- 1 Варианты двигателей для Весты
- 1.1 ДВС ВАЗ-21129, 106 «сил» (клапана гнёт)
- 1.2 122-сильный мотор «21179» (клапана гнёт)
- 1.2.1 Поршни, которые не гнут клапана
- 1.3 Двигатель Nissan HR16DE (не гнёт, тут цепь)
- 2 Четыре общеизвестных факта
- 3 Последствия обрыва ремня ГРМ, пример на видео
Варианты двигателей для Весты
Здесь рассмотрены варианты, имеющие отношение к автомобилям, выпускаемым сейчас либо к тем, которые начнут выпускать в ближайшем будущем. Также для Весты был разработан 8-клапанный мотор – он точно не гнёт клапаны и точно не будет устанавливаться на топовые седаны в 2016-м году.
Подробнее о двигателях, которыми оснащена линейка Лада Веста в материале: Какие двигатели установлены на Лада Веста: технические характеристики и их ресурс!
ДВС ВАЗ-21129, 106 «сил» (клапана гнёт)

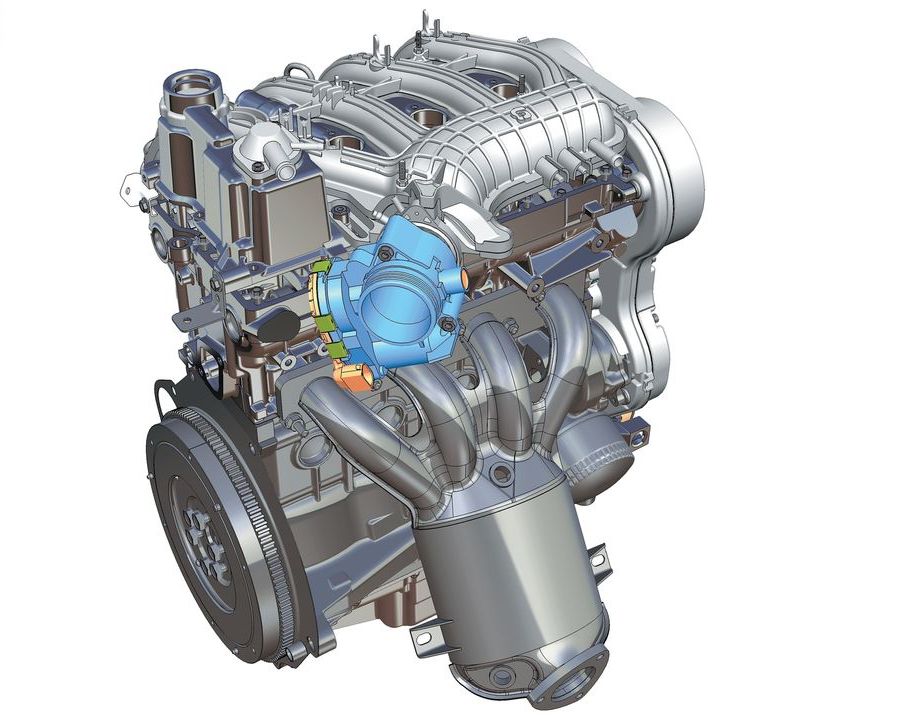

Под капотом 106-сильной Лада Веста
Немного истории. Мотор 21129 является доработанным вариантом другого двигателя, а именно, 21127. Последний из них при обрыве ремня ГРМ успешно гнул свои клапаны, хотя на поршнях были сделаны проточки (рис. 1). Смысл в том, что глубина проточек не являлась достаточной: при выполнении некоторых условий клапан «встречался» с поршнем со всеми вытекающими последствиями.
Стандартный поршень от ДВС 21127
Поршни от ДВС 2112 (1,6 л)
С переходом к новому поколению ДВС, то есть к 21129, конструкция поршней была доработана. Но внешняя форма изменилась не сильно, и хотя выемки остались, их глубина по-прежнему является недостаточной.
Здесь рассматривался вопрос, гнёт ли клапана Лада Веста с двигателем «21129».
И ответ получился однозначный: да, гнёт.
И ответ получился однозначный: да, гнёт.По идее, проблема с загибом клапанов характерна для всех двигателей ВАЗ, оснащённых 4-мя клапанами на цилиндр. Каждый новый 16-клапанник её «наследует». Исключением считается один раритет – ДВС ВАЗ-2112, объём которого равен 1,6 л. Там выемки сделаны на совесть (рис. 2).
122-сильный мотор «21179» (клапана гнёт)
По своей конструкции ДВС ВАЗ-21179 не сильно отличается от предшественников. Рабочий объём был увеличен до 1774 мл, что достигнуто за счёт изменения длины хода поршня: было 75,6 мм, стало 84,0 мм.
Элементы шатунно-поршневой группы
Сам поршень теперь подогнан к цилиндру лучше, чем в двигателях 21127 и 21129. Расстояние от поршневого пальца до днища поршней увеличилось на 1,3 мм – до 26,7 мм. Но более глубокие выточки в днище так и не появились. Механизм ГРМ по-прежнему приводит в действие ремень, а при его обрыве возможность погнуть клапаны никто не отменял.
Теперь мы знаем, гнёт ли клапана на Лада Веста с 1,8-литровым двигателем.
Ответ будет тем же, что для всех 16-клапанных ДВС ВАЗ (за исключением 2112). Проблема с переходом к новому поколению осталась прежней. А возвращаться к «тяжёлым» поршням на ВАЗе не намерены.Привод ГРМ на двигателях 21179 снабжён не одним, а двумя натяжными роликами. Что сделано затем, чтобы конструкция была менее восприимчивой к растяжению ремня ГРМ.
Здесь сказано: количество натяжных роликов – два
Один из автоматов натяжения может заклинить, но тогда его функцию возьмёт на себя второй ролик-автомат.
Поршни, которые не гнут клапана
Комплекты поршней для некоторых «старых» 16-клапанников выпускают сторонние компании. Эти детали снабжаются глубокими выточками. Смысл в том, чтобы поршень не доставал до тарелок и не мог погнуть клапаны.
Тюнинговый поршень для ДВС 21126-21127
Элементы ШПГ разных двигателей (21127, 21129, 21179) обладают совместимостью. Но устанавливать поршни от «старых двигателей» в мотор Весты не нужно:
- В ДВС 21129 после такого «тюнинга» повысятся потери на трение;
- Если поршни от 26-го или 27-го мотора установить в ДВС 21179, сразу изменится рабочий объём.
«29-й», а также и «79-й» двигатель Лада Веста гнёт клапана только с «вазовскими» поршнями. Но установив «тюнинговую» деталь, не ждите повышения мощности. А ещё, применяя нестандартные элементы, можно сильно понизить ресурс (лишиться гарантии, получить непредвиденные последствия).
Двигатель Nissan HR16DE (не гнёт, тут цепь)
В большинстве комплектаций с механической КПП седан Веста оборудуется ниссановским двигателем. Данный двигатель планируется к установке на кузовы: универсал, кросс и купе! Его название – HR16DE, а рабочий объём равен 1,6 л. Посмотрим на то, как выглядит днище поршня.
Двигатель HR16DE в разборе
Никаких «глубоких выемок» здесь не предусмотрено. Теперь обратим внимание на то, как устроен механизм привода ГРМ.
Ничего, кроме шестерней и цепей
Ремня с зубцами здесь нет – его заменяет цепь. Трудно представить себе две следующих ситуации:
- Цепь могла перескочить через зубцы одной или нескольких шестерёнок;
- Один из элементов был повреждён так сильно, что наличие повреждений привело к разрыву.
Пока цепь остаётся целой, клапаны и поршни не могут встретиться друг с другом, чтобы ни происходило с двигателем. Единственное, что плохо – цепь может заклинить.
Гнёт ли клапана Лада Веста с ниссановским ДВС? Ответ «нет» был бы неправильным – разрыв цепи не исключается. Но в реальности столкнуться с такой ситуацией будет почти нельзя. Рассмотрим, почему.
Четыре общеизвестных факта
Показатель ресурса для цепи привода ГРМ всегда превышает ресурс двигателя. Это – первый факт, но надо выполнить условие: замена масла должна быть своевременной. А вообще цепь выходит из строя постепенно, и этому сопутствуют симптомы:
- Слышимые призвуки (стрекотание) на холостых оборотах;
- В момент прохождения «проблемного участка» может наблюдаться смещение фаз.
Последний дефект выявляют с помощью компьютерной диагностики.
От появления любого симптома до полного разрыва цепи проходит определённое время.
И вообще-то «дефектная цепь» может проработать долго. Это был ещё один, четвёртый по счёту факт.Последствия обрыва ремня ГРМ, пример на видео
