технические характеристики, отзывы и ресурс
Автор Алексей Белокуров На чтение 8 мин. Просмотров 2.4k. Опубликовано
Новый мотор 1NZ FE от компании Тойота появился в 1997 году. Этот двигатель создавали к маломощным транспортным средствам. Объем движка составляет полтора литра. Но из-за дорожающего топлива, спрос на малолитражки повысился, поэтому мотор 1NZFE стал популярным в мире. А с 2000 по 2006 годы занимал даже топовые места по сравнению с другими движками того же года и от того же производителя.
Давайте посмотрим на технические характеристики 1NZFE.
Содержание
- Технические характеристики 1NZFE
- Список моделей авто в которых устанавливался
- Особенности конструкции
- Перечень модификаций ДВС
- Регламент обслуживания 1NZFE
- Обзор неисправностей и способы их ремонта
- Отзывы
- Заключение

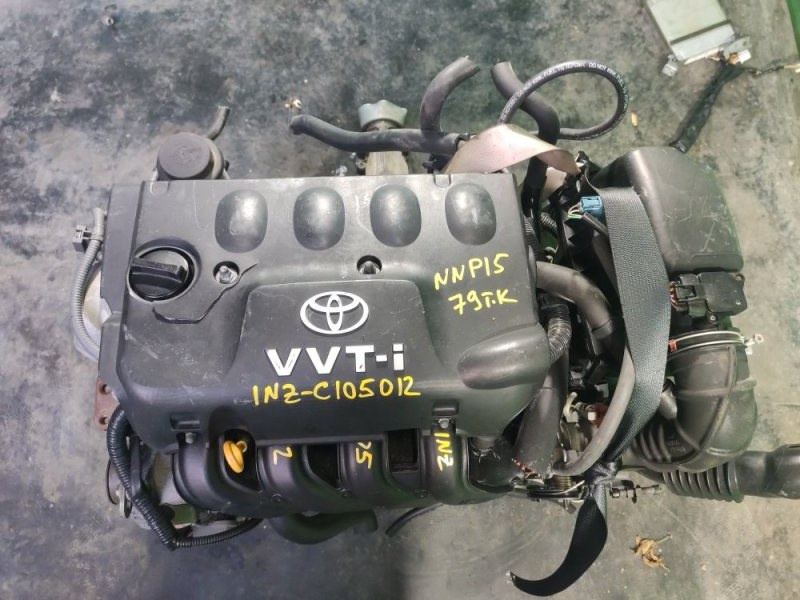

Технические характеристики 1NZFE
Мотор устанавливается только на малолитражки. Фазорегулятор ставится только на впуск. Двигатель 1NZFE почти не имеет недостатков. Это долговечный и надежный мотор.
Характеристики двигателя серии 1NZFE представлены в таблице.
| Параметры | Значение |
| Объем в кубических сантиметрах | 1,46 |
| Мощность | 119 лошадок |
| Горючее | Бензин АИ92 и АИ95 |
| Расход топлива л 100 км | 4,6 по трассе, 8,8 по городу |
| Тип | Рядный, четырех-цилиндровый |
| Степень сжатия | 13,5 |
| Экологический класс | Евро 4 |
| Вес двигателя | 112 кг |
| Масло | 5W30, 10W30 |
| Объем смазывающего средства | 3,7 л |
| Крутящий момент | 141 Нм |
| Ресурс двигателя | 200 000 км |
Внимание! Описание технических характеристик в таблице примерное.
Если модель мотора 1NZFE доработана, то значение может изменяться.
Основная часть моторов предназначалась для установки на компактные транспортные средства. Но турбированные двигателя находили применение автомашинах класса С и универсалах.
Материал, из которого сделан БЦ – это алюминиевый сплав. Гильзы вплавлены в корпус движка. Они вылиты из чугуна и имеют тонкие стенки. Охлаждение открытое.
Мотор эксплуатируется в транспортных средствах с передним приводом. Под капотом его расположение – поперечное. Механизм газораспределения оснащен двумя распредвалами.
Несмотря на то, что мотор сделан по новым технологиям, автовладельцы жалуются на большой расход горючего.
Список моделей авто в которых устанавливался
Двигатель 1NZFE можно увидеть на следующих автомашинах:
- Тойота Алекс;
- Toyota Corolla;
- Toyota Corolla Fielder;
- Тoyota Сorolla Runx;
- Тoyota Сorolla Funcargo;
- Тoyota Premio.
А также двигатель 1NZFE можно увидеть под капотом таких модификаций автомобилей Тойота, как Allion, Sienta, Yaris, Cargo, Porte, Auris.
Особенности конструкции
ДВС серии 1NZFE несколько раз дорабатывался. Например, в 2003 году в мотор добавили гидрокомпенсаторы, клапана EGR и горячий термостат. А в 2005 году была представлена обновленная версия агрегата с электронной дроссельной заслонкой. Блоки цилиндров все также выполнены из алюминиевого сплава с вплавленными гильзами.
У подобных движков внутреннего сгорания есть одна особенность. Невозможно сделать капремонт моторов 1ZFE. Потому что используется открытое охлаждение и тонкостенные цилиндры. Подобная конструкция мешает сделать капремонт не повредив двигатель в целом.
Зажигание предусматривает наличие катушки на каждом цилиндре и встроенный коммутатор.
Горючая смесь поджигается посредством свечи от компании Денсо.
Впрыск производится последовательным образом. Форсунки оснащены отдельным приводом. Они управляются посредством ЭБУ двигателя. ЭБУ так же контролирует момент открытия и закрытия.
Несмотря на многие достоинства, мотор имеет конструктивные недостатки. Он них я расскажу позже. А пока лишь скажу, что при должном уходе двигатель внутреннего сгорания 1NZFE сможет пройти более 200000 километров без замены на новый или бывший в употреблении. Главное вовремя менять масла, фильтры и другие расходные компоненты.
За цепью газораспределительного механизма тоже следует следить. Ее срыв может погнуть клапана. В этом случае автовладельцу придется полностью заменить мотор 1NZFE.
Перечень модификаций ДВС
Существует две модели этого мотора.
Это базовый двигатель внутреннего сгорания под названием 1NZFE. Этот движок выпускают с 2000 года по сегодня.
Второй моделью является двигатель той же серии, но с добавлением буквы 1NZFXE. Используется в гибридах. Двигатель 1NZFE работает по циклу Аткинсона. Этот цикл имеет функцию запаздывать с закрытием впускного клапана. Мощность равна 76 лошадкам, а степень сжатия повышена до 13. Выпускается с 1997.
Давайте посмотрим, что значат цифры мотора 1NZFE:
- первая цифра – это обозначение поколения ДВС;
- латинские буквы – это семейство мотора;
- дальнейшие обозначения описывают характеристики, которые присущи данной серии. Например, Буква «F» — это значит, что мотор имеет два распределительных вала с узкими фазами. «Х» — эксплуатация цикла Аткинсона в моторе. «Е» — топливная смесь впрыскивается посредством инжектора и регулируется электронным блоком. «N» — установка газобаллонного оборудования.
Вот такие вот обозначения на модели. Существовало еще второе поколение двигателя внутреннего сгорания под название 2NZFE.
Регламент обслуживания 1NZFE
Замена масла в ДВС осуществляется каждые 10 000 километров. Без смены смазывающего средства двигатель перегревается. Сальники 1NZFE дубеют от перегрева. И без того сильный жор смазки мотора 1NZFE удваивается. Используется масло 10W30. Считается оптимальным для всех регионов России.
Общий объем смазывающего средства внутри движка 1NZFE – 4,1 литра. Однако для смены понадобится 3,7 литра.
ГРМ работает на цепи. Ее следует менять раз в 150 000 километров, по словам производителя. Однако на деле хватает только на 100 тысяч километров. Поэтому опытные механики рекомендуют посматривать за цепью каждые 40 тысяч километров. Потому что срыв приведет к сгибу клапанов.
До 2003 года на моделях 1NZFE тепловые зазоры клапанов регулировались.
После этого гожа заводом изготовителем устанавливаются гидрокомпенсаторы. Поэтому в регулировке не нуждаются.
Антифриз меняют один раз на 40 000 тысяч километров. В это же время заменяются почти все расходники. Например, воздушный фильтр, топливный фильтр. Вспомогательный ремень по словам опытных механиков меняется только после пробега в 90 тысяч км.
Свечи зажигания в 1NZFE меняют через 20 тысяч км. А вот фильтрующее устройство в топливном баке не подлежит замене.
Обзор неисправностей и способы их ремонта
Неисправности начинаются после пробега в 150 тысяч километров. Двигателя 1NZFE начинают усиленно жрать масло. Это происходит из-за коксования. Поэтому автовладелец, если увидел, что машина начала потреблять много масла, должен покупать маслосъемные кольца и колпачки и провести замену их.
Если движок 1NZFE начинает стучать, то это значит, что нужно провести ремонт цепи ГРМ и распредвалов. Автовладельцу также необходимо внимательно осмотреть натяжитель и успокоитель цепи. Проблему со стуком и шумом начинаются после пробега в 200 000 километров. Но, как я уже не раз говорил, посматривать на цепь надо раз 40 тысяч.
Если у мотора начинают плавать обороты, то тут дело в загрязненности блока дроссельной заслонки. Необходимо ее почистить и заменить клапан холостого хода.
Свист движка тоже частая проблема автовладельцев транспортных средств с движком 1NZFE. Свист означает, что начались проблемы с ремнем генераторного механизма и его необходимо заменить.
Если движок вибрирует на холостых ходах, то это значит, что передняя подушка мотора истерлась. Либо нужно почистить форсунки и поменять топливный фильтр.
Помимо перечисленных проблем, у двигателя бывают еще следующие неисправности:
- течет сальник коленвала;
- сломался датчик давления смазывающего средства;
- сломался блок цилиндров.
В последнем случае придется менять движок на новый или контрактный. Также движок имеет следующие недостатки:
- головка блока цилиндров не любит перегревов. Длительный перегрев способствует искривлению ее;
- если постоянно двигатель эксплуатировать на высоких оборотах, то происходит быстрый износ деталей;
- движок не любит горючего низкого качества. Выходит из строя система VVTi;
- моторная смазывающее средство тоже должно быть чистым и фирменным. Иначе система быстро засоряется, что приводит к неработоспособности мотора;
- повышенный расход топлива при движении по городу.
При уходе за мотором, двигатель пройдет больше заявленного срока. Главное не нагружать и не перегревать мотор. Всегда держать смазывающее средство чистым внутри.
Отзывы
Отзывы автовладельцев говорят, что движок 1NZFXE качественный и работоспособный.
Некоторые ездят на бензине марки АИ92, и движок работает в течение десяти лет без перебоев и капитального ремонта или замены на контрактный.
Тюнинг двигателя 1NZFE приводит лишь к высокому изнашиванию компонентов. Хотя многие ставят турбину или компрессор. После тюнинга получают вполне неплохой и тяговитый городской автомобиль. Только при установке турбины увеличивается стоимость доработок.
Примерная оценка автовладельцев – это четверка с минусом. Минус в конечном балле ставят за то, что мотор жрет много бензина в городской среде, хотя устанавливается на малолитражные автомобили.
Подходит для людей, кто использует машину для поездок на работу и с работы. Можно выехать на пикники рядом с городом. Не потянет деревенские грунтовые дороги.
Заключение
Двигатель 1NZFE будет служить долго при правильном уходе.
Поэтому рекомендуется привозить раз в год двигатель 1NZFE на профилактический осмотр в наш сервис-центр. Опытные механики вовремя устранят проблемы, которые в будущем могли бы привести к поломке всего агрегата. Двигатель внутреннего сгорания от компании Тойота до сих пор устанавливается на транспортные средства. Это говорит о том, что он действительно заслуживает быть лучшим среди остальных.
Характеристики двигателя, фото и видео
Toyota
Автор Avtoexspert На чтение 4 мин Просмотров 135 Опубликовано
Toyota 1NZ-FE — это 1,5 л (1497 куб.см.) четырехцилиндровый, 4- х тактный бензиновый двигатель от Toyota NZ-семейства. Двигатель 1NZ-FE выпускается на заводе Kamigo с 1999 года.
Содержание
- Описание двигателя
- Разбивка кода двигателя
- Характеристики двигателя 1NZ-FE
- Блок цилиндров 1NZ-FE
- Процедура затяжки болтов крышки коренных подшипников и характеристики крутящего момента
- ГБЦ 1NZ-FE
- Процедура затяжки головки и характеристики крутящего момента
- Куда устанавливали двигатель 1NZ-FE
Описание двигателя
Двигатель 1NZ-FE имеет легкий алюминиевый блок и алюминиевую головку цилиндров с двумя верхними распределительными валами (DOHC) и четырьмя клапанами на цилиндр (всего 16).
Степень сжатия составляет 10,5: 1. Диаметр цилиндра и ход поршня составляют 75,0 и 84,7 мм соответственно.
Двигатель Toyota 1NZ-FE имеет электронную систему впрыска топлива, систему VVT-i (переменную синхронизацию клапанов с интеллектуальным управлением) на стороне впуска, ETCS-i (интеллектуальную систему электронного управления дроссельной заслонкой) и систему зажигания DIS-4 с индивидуальной катушкой зажигания для каждой свечи зажигания.
Двигатель 1NZ-FE был переработан в 2003 году в связи с введением норм выбросов Евро-4. В двигатель были внесены следующие изменения:
- Форма поршня была изменена;
- Изменена форма выпускного коллектора;
- Изменена конструкция трехходового каталитического нейтрализатора;
- Установлен трехходовой каталитический нейтрализатор;
- ЭБУ 16 tit был изменен на 32 бит.
Двигатель производит 110 л.с. (81 кВт; 109 л.с.) при 6000 об/мин максимальной мощности и 143 Нм (14,6 кг · м) при 4000 об/мин пикового крутящего момента.
Разбивка кода двигателя
- 1 — двигатель поколения 1-й.
- NZ — Семейство двигателей.
- F — Экономичный узкоугольный DOHC.
- E — многоточечный впрыск топлива.
Характеристики двигателя 1NZ-FE
| Код двигателя | 1NZ-FE |
| Вид | Четырехтактный Inline-4 (Straight-4) |
| Тип топлива | Бензин |
| Годы производства | 1999- |
| Объём | 1,5 л, 1 497 см 3 |
| Топливная система | Электронный впрыск топлива (EFI) |
| Турбина | — |
| Лошадиные силы | 110 л.с. (81 кВт; 109 л.с.) при 6000 об/мин |
| Крутящий момент | 143 Нм (14,6 кг · м) при 4000 об/мин |
| Порядок работы цилиндров | 1-3-4-2 |
| Размеры (Д × В × Ш) | — |
| Вес | 87 кг |
Блок цилиндров 1NZ-FE
Toyota 1NZ-FE имеет алюминиевый блок цилиндров с пятью опорами и тонкостенные чугунные вкладыши.
Он имеет диаметр цилиндра 75,0 и ход поршня 84,7 мм. Двигатель имеет два компрессионных и одно масляное контрольные кольца.
Стальные шатуны для двигателя 1NZ-FE имеют крышки, которые удерживались защелками из пластмассы.
Двигатель оборудован поршнями из алюминиевого сплава, поршневыми пальцами полуплавающего типа и кольцами (два компрессорных и одно масляное контрольное кольцо).
| Блок цилиндров | |
|---|---|
| Сплав | алюминий |
| Коэффициент сжатия | 10,5: 1 |
| Диаметр цилиндра | 75,0 |
| Ход поршня | 84,7 |
| Поршневые кольца: компрессия/масло | 2/1 |
| Коренные подшипники | 5 |
| Внутренний диаметр цилиндра | 75.000-75.013 |
| Диаметр юбки поршня | 74,945-74,955 |
| Боковой зазор поршневого кольца | верхний 0,030-0,070 |
| второй 0,020-0,060 | |
| масло 0,070-0,150 | |
| Кольцевой зазор поршневого кольца | верхний 0,25–0,35 |
| второй 0,35-0,50 | |
| масло 0,10-0,35 | |
| Диаметр шейки коленвала | 45,988-46,000 |
| Диаметр шатуна | 39,992–40 000 |
Процедура затяжки болтов крышки коренных подшипников и характеристики крутящего момента
- Шаг 1: 22 Нм; 2,2 кг · м
- Шаг 2.
Поверните все болты на 90 °.
После закрепления болтов крышек подшипников убедитесь, что коленчатый вал плавно вращается рукой.
Болты шатунов
- Шаг 1: 15 Нм; 1,5 кг · м
- Шаг 2. Поверните болты на 90 °.
Болт шкива коленчатого вала
- 128 Нм; 13,0 кг · м
Болты крепления пластины привода (A / T)
- 88 Нм; 8,8 кг · м
ГБЦ 1NZ-FE
Головка цилиндров изготовлена из алюминиевого сплава, что обеспечивает хорошую эффективность охлаждения. Двигатель имеет конструкцию с двойным верхним распределительным валом с четырьмя клапанами на цилиндр.
Двигатель имеет камеру сгорания типа pentroof и поперечные коллекторы.
1NZ-FE использовал переменную синхронизацию клапанов с интеллектуальной системой (VVT-i) на впускном распределительном валу.
Впускные клапаны имеют диаметр 30,5, а выпускные — 25,5 мм. До 2004 года в двигателе не было гидравлических подъемников, поэтому для регулировки зазоров использовались специальные прокладки.
| ГБЦ | |
|---|---|
| Тип ГРМ | DOHC, цепной привод |
| Клапаны | 16 (4 клапана на цилиндр) |
| Скорость впуска/выпуска | — |
| Диаметр тарелки клапана | ЗАБОР 30,5 |
| ВЫПУСКНАЯ 25,5 | |
| Длина клапана | ЗАБОР 89,25 |
| ВЫПУСКНАЯ 87,90 |
Процедура затяжки головки и характеристики крутящего момента
- Шаг 1: 29 Нм; 3,0 кг · м
- Шаг 2. Поверните все болты на 90 °
- Шаг 3. Поверните все болты еще на 90 °.
Звездочка распредвала
- 64 Нм; 6,5 кг · м
| Зазоры клапанов | |
|---|---|
| Впускной клапан | 0,15-0,25 |
| Выпускной клапан | 0,25-0,35 |
| Степень сжатия | |
|---|---|
| Стандарт | 15,0 кг / м 2 / 200 об/мин |
| Масло в двигатель | |
|---|---|
| Масло в двигатель | 5W-30, 10W-30 |
| API типа масла | SJ или выше |
| Сколько масла в двигателе, л | С заменой фильтра 3,4 л |
| Без смены фильтра 3,7 л | |
| Замена масла проводится, км | 5000-10 000 |
| Система зажигания | |
|---|---|
| Свеча зажигания | DENSO: K16R-11, NGK: KBR5EYA-11 |
| Искровой промежуток | 1,1 |
| С каким усилием затягивать свечи? | — |
Куда устанавливали двигатель 1NZ-FE
| Двигатель устанавливается в: | |
|---|---|
| Модель | Годы выпуска |
| Toyota Vios | – |
| Toyota Belta | – |
| Toyota Echo | – |
| Toyota Yaris | – |
| Scion xA | – |
| Scion Ist | – |
| Scion xB | – |
| Toyota bB | – |
| Toyota Raum | – |
| Toyota Porte | – |
| Toyota Platz | – |
| Toyota Ist | – |
| Toyota Auris | – |
| Toyota Fun Cargo | – |
| Toyota Premio | – |
| Toyota Allion | – |
| Toyota Sienta | – |
| Toyota WiLL VS | – |
| Toyota Probox | – |
| Toyota Ractis | – |
| Toyota Corolla (Axi, Fielder, RunX, Allex) | – |
| Geely CK | – |
| Geely MK | – |
| Great Wall C10 | – |
